一、核心写作目标

电子消费品的维修与质检场景中，无源晶振（石英晶体谐振器）作为微控制器、蓝牙/Wi-Fi模块、MCU核心时钟源，其起振与否直接决定设备能否正常运行-。无论你是手机维修店的一线技师、电子厂质检员，还是DIY硬件爱好者，“怎么快速判断晶振是否起振”都是绕不开的技术门槛。然而万用表测电压不准、示波器接了反而停振、明明换了晶振还是不起振——这些“坑”几乎每个从业者都踩过。

本指南以“实操落地、行业适配”为核心理念，针对电子消费品维修与质检这一最典型场景，从工具选择到操作步骤再到进阶排查，系统讲解无源晶振检测方法，帮助不同基础的读者快速掌握判断技巧、独立完成起振验证与故障定位，同时规避常见误判风险。

适用场景：手机/平板维修、蓝牙耳机维修、家电主板（电视/空调）检修、电子厂IQC来料检验、DIY电路板调试。

核心关键词：无源晶振起振、万用表检测无源晶振、示波器测晶振波形、无源晶振好坏判断、晶振不起振排查。

二、前置准备

2.1 电子消费品维修场景下的核心工具清单

选型提示（新手版） ：维修新手首选带电容档的万用表（50~150元区间即可满足基础测量），配合一台二手100MHz示波器（约500~800元）就能覆盖95%的消费电子维修场景。

2.2 安全注意事项（消费电子维修专属版）

⚠️ 重中之重——以下4条必须遵守

1. 断电操作：检测前务必断开设备电源（电池、适配器均拔除），并按压电源开关3~5秒释放残余电荷。消费电子主板电容残压可能高达数十伏，有损晶振内部晶片。

2. 静电防护不可省略：晶振内部的石英晶片镀银层对静电高度敏感，在干燥环境中人体静电可达数万伏，足以瞬间击穿镀层。操作前务必佩戴防静电腕带或触摸接地金属（如暖气片）释放静电。

3. 示波器探头使用规范：使用10倍衰减探头（×10档），探头电容约10~15pF。严禁直接测量晶振两端——探头电容会改变谐振条件，可能导致正在工作的晶振停振，得到“假阳性”结论-35-36。推荐测量MCU的XTAL_OUT引脚（输出端）-35。

4. 焊接温度控制：手工焊接温度建议260℃~280℃，时间≤3秒/焊点。过高的焊接温度或过长加热会破坏晶振内部镀银层，导致等效串联电阻（ESR）增大甚至完全损坏-。建议使用低温锡膏和热风枪辅助焊接。

2.3 无源晶振基础认知（适配维修精准判断）

无源晶振（XTAL，又称晶体谐振器）本身不产生振荡——它仅利用石英晶体的压电效应提供高Q值的机械谐振特性，实际振荡放大器集成在MCU或专用时钟芯片内部-60。上电后，芯片内部反相放大器提供增益，配合晶振和外部匹配电容，构成完整的Pierce振荡电路-。

维修需要关注的3个核心参数：

• 标称频率：晶振外壳标注的工作频率（如8MHz、16MHz、24MHz、32.768kHz）。维修中常见32.768kHz用于RTC时钟，8~48MHz用于MCU主频，24MHz常见于蓝牙/Wi-Fi模块-。

• 负载电容（CL） ：晶振规格书要求的等效电容值（常见12pF、18ppF、20pF）。外部匹配电容（C1、C2）需要与此匹配——计算公式为CL = (C1 × C2)/(C1 + C2) + Cstray，其中Cstray为PCB寄生电容（约3~5pF）-42。负载电容不匹配是消费电子维修中“换了晶振还是不行”的首要原因。

• 等效串联电阻（ESR） ：晶振内部机械振动的损耗表现。ESR值越高，起振越困难。维修中如果怀疑晶振老化失效，可重点关注ESR指标是否超标-。

三、核心检测方法

3.1 基础目测与通断检测法（新手快速初筛）

适合场景：维修刚拆开设备时，先做“视觉+电性”初步筛查，锁定明显故障点。

操作步骤：

1. 目视检查（第一优先级）

   • 晶振外壳是否有下陷、撞件痕迹、基座开裂-31

   • 引脚焊接状况：是否存在虚焊、连锡、冷焊-31

   • PCB走线：晶振周边是否有断线、烧毁痕迹

   • 提示：晶振属于脆性元件，设备摔落后晶振内部晶片断裂是常见失效模式，即使外观完好也可能已损坏。

2. 万用表通断性检测（防静电操作）

   • 万用表拨到二极管档（或20MΩ电阻档），黑红表笔分别接触晶振两端-35

   • 正常状态：万用表显示OL（过载/无穷大） ——晶振是无源谐振器，静态时不会导通

   • 异常状态：阻值很小（如几十欧姆）→ 晶振内部短路损坏

   • 异常状态：阻值显示且不稳定跳动→ 晶振内部存在漏电或接触不良

3. 对地短路检测（重要补充）

   • 用万用表蜂鸣档，一表笔接触晶振引脚，另一表笔接地（GND）

   • 若蜂鸣器响 → 晶振引脚对地短路，需排查PCB走线或晶振本身故障-22

行业判断标准（消费电子） ：

• ✅ 外观完好 + 通断检测OL + 无对地短路 → 进入下一步检测

• ❌ 外观损坏 → 直接更换，无需进一步测量

• ❌ 短路/低阻 → 晶振损坏，更换同型号

• ❌ 引脚对地短路 → 排查PCB，若PCB正常则更换晶振

3.2 万用表电压辅助判断法（新手重点掌握）

⚠️ 重要前置说明：万用表无法判定无源晶振是否真正起振，只能给出“疑似起振”或“明显异常”的辅助判断-33。最终确认仍需示波器或频率计验证。但在维修现场快速排查场景下，万用表电压法仍是最便捷的初筛手段。

操作步骤：

1. 设备通电，确保MCU/芯片已供电（如3.3V或5V）

2. 万用表拨到直流电压档（DCV） ，量程选20V

3. 黑表笔接PCB地（GND），红表笔分别测量晶振两端引脚对地电压-33

结果判断标准：

⚠️ 常见误判场景（消费电子维修必知） ：

• “芯片不良”陷阱：即使晶振本身正常起振，若MCU内部振荡电路损坏（如静电击穿），万用表电压仍会异常。此时更换晶振解决不了问题，需更换芯片-36。

• “芯片复位”陷阱：某些MCU上电后若内核一直处于复位状态，振荡电路不会启动，晶振两侧电压均为0V，但晶振本身并未损坏-6。排查时应先确认芯片是否正常退出复位状态。

• “探头负载”陷阱：万用表输入阻抗较高（通常10MΩ），不会影响晶振工作，所以电压法可用于在线测量——这是万用表相比示波器的唯一优势。

3.3 示波器波形验证法（新手进阶必学）

示波器是验证无源晶振起振状态的最可靠工具。但操作不当会导致电路停振，从而得出错误结论-36。

正确操作步骤：

1. 探头设置

   • 使用10倍衰减探头（×10档） ，探头输入电容约10~15pF

   • 示波器通道设置为×10匹配，探头接地夹牢固接GND

2. 测量位置（关键！）

   • 推荐：测量MCU的XTAL_OUT（OSC_OUT）引脚——这是振荡器输出端，信号较强，探头电容干扰相对较小-35

   • 不推荐：直接测量晶振两端（XTAL_IN与XTAL_OUT之间）——探头电容会改变谐振条件，可能导致正在工作的晶振停振，得到“假阴性”结论

   • 更安全：若不确定，可串联1kΩ电阻后再接入探头，降低负载效应

3. 示波器设置

   • 时基（Time/Div）：根据晶振频率设置——8MHz晶振用50ns/Div，32.768kHz用10μs/Div

   • 垂直档位（Volt/Div）：先设1V/Div，根据波形幅度调整

   • 触发方式：上升沿触发

4. 上电观察

波形判断标准（消费电子维修版） ：

⚠️ 消费电子维修高频踩坑点：

• “接了示波器就停振” ：这是最常见的困扰。通常原因有两个：一是探头输入电容过大（如×1档探头电容可达100pF以上）；二是测量了晶振输入端（XTAL_IN）而非输出端。解决方案：改用×10档探头，只测XTAL_OUT-35。

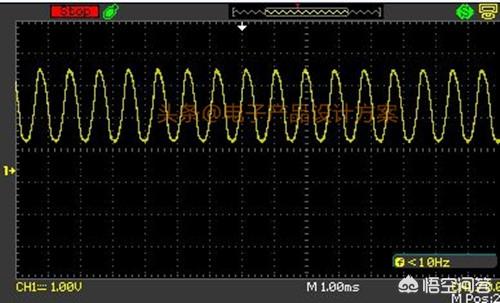

• “为什么测出来是正弦波而不是方波？” ：很多新手误以为晶振输出应为方波。实际上无源晶振输出是正弦波，经芯片内部整形电路后才会变成方波-35。示波器看到正弦波是完全正常的。

• “为什么频率显示有偏差？” ：示波器本身的频率测量精度有限（通常±0.01%），晶振实际允许偏差通常为±20~50ppm（约0.002%~0.005%），肉眼判断频率偏差意义不大。如需精确测量频率偏差，需用频率计-36。

四、补充模块

4.1 不同类型无源晶振的检测重点（消费电子场景）

32.768kHz表晶的特殊性：此类低频晶振对负载电容极度敏感，探头电容干扰尤为严重。使用示波器检测时，建议将探头档位调至×10，且尽量短时间接触，以免停振。

ESP32/STM32主控晶振检测要点：消费电子中最常见的MCU主控（如ESP32、STM32）通常使用8MHz、16MHz或40MHz晶振。维修中若MCU不工作，优先检查晶振两端电压是否为VCC/2（约1.65V/3.3V供电），若电压异常但示波器无波形，应先检查芯片是否正常退出复位状态，而非盲目更换晶振。

4.2 消费电子维修五大常见检测误区

误区1：万用表测两端电压相等就认为晶振正常起振

• 危害：万用表电压法只能判断电路“是否有振荡迹象”，无法确认振荡频率和波形是否正常。芯片内部振荡电路损坏时，电压仍可能显示为VCC/2，导致误判-33-36。

误区2：直接用示波器×1档测量晶振两端

• 危害：×1档探头输入电容可达100pF以上，相当于在谐振回路并联大电容，必然导致停振，从而得出“晶振坏了”的错误结论。维修中此误判极为常见-36。

误区3：焊接晶振时不控温

• 危害：使用普通电烙铁（350℃以上）长时间加热（>5秒），晶振内部镀银层被破坏，ESR增大，表现为“换上新的也不起振”。实际是焊接过程中已经把晶振烫坏了-。

误区4：以为“听声音能判断晶振好坏”

• 危害：晶振工作频率远超人耳可听范围（20Hz~20kHz）。正常工作的晶振绝不会发出声音。反而能听到微弱声响的晶振，说明内部晶片松动或存在机械共振问题，属于不合格品-36。

误区5：以为“换了晶振还不行就是芯片坏了”

• 危害：晶振不起振的原因包括负载电容不匹配、反馈电阻/限流电阻配置错误、PCB走线过长、寄生电容过大等。更换晶振之前，应先排查外围电路，确认电容匹配正确-2-。

4.3 消费电子维修行业典型案例

案例一：蓝牙耳机左右耳配对失败——24MHz晶振不起振

故障现象：某品牌TWS蓝牙耳机，右耳无法与左耳配对，手机不到右耳设备。客户描述“摔过一次后就不行了”。

检测过程：

1. 拆机后目测：右耳主板外观无明显损伤，晶振焊接正常

2. 万用表电压法：晶振两端电压分别为1.65V和1.68V（供电3.3V，VCC/2=1.65V），初步判断“疑似起振”

3. 示波器验证：×10探头测XTAL_OUT引脚，发现波形幅度不足50mV，且波形杂乱，频率不稳定

结论分析：晶振外观完好但内部晶片因摔落撞击而微裂，导致ESR大幅上升至超出振荡电路驱动能力。虽然电压法给出了“疑似起振”的信号，但实际振荡幅度和稳定性均未达标。更换同型号24MHz晶振后，波形恢复正常（峰峰值约500mV），耳机配对功能恢复。

维修要点：摔落导致的晶振内部损伤在目测中无法发现，电压法也可能误判为“正常”。最终确认必须依靠示波器观察波形质量。

案例二：电视机主板间歇性不开机——32.768kHz晶振低温停振

故障现象：某品牌智能电视，冬季室温较低时（约10℃）经常不开机，需多次上电或用电吹风加热主板后才能启动。室温正常时（20℃以上）开机正常。

检测过程：

1. 常温下检测：万用表测32.768kHz晶振两端电压均为1.65V（供电3.3V），示波器观察波形正常（正弦波、幅度约300mV）

2. 低温模拟测试：将主板放入冰箱冷藏室（约5℃）10分钟后取出，迅速检测

3. 低温下检测：示波器显示波形消失，频率计无输出

4. 更换新晶振（同型号32.768kHz），重复低温测试，起振正常

结论分析：原晶振在低温下ESR增大至超过振荡电路驱动能力，导致不起振。RTC时钟丢失后，MCU无法正常初始化，出现不开机故障。更换同规格、宽温范围（-40℃~+85℃）的晶振后故障排除。

维修要点：对于疑似温度敏感型故障，可采用“加热法”或“降温法”辅助判断——用电吹风加热晶振区域若能启动，或用电风扇/冰箱降温后无法启动，则可高度怀疑晶振温度特性不良。消费电子中低价晶振的老化速率和温漂性能往往不合格，更换时应选择有品牌保障的晶振-1。

五、结尾

5.1 无源晶振检测核心（消费电子高效排查策略）

根据本指南的实操方法，维修和质检场景下建议采用三级排查策略：

第一级：维修现场快速初筛（5分钟内完成）

• 目视检查 → 万用表通断性检测 → 万用表对地短路检测 → 万用表电压辅助判断

• 定位明显故障（短路、断路、外观损坏）

第二级：示波器波形验证（15分钟内完成）

• ×10探头测量XTAL_OUT引脚 → 观察波形形态和幅度 → 确认起振状态

• 若波形异常，排查负载电容匹配 → 检查限流电阻设置 → 检查PCB走线

第三级：交叉验证（更换定位）

• 使用同型号良品晶振替换 → 若恢复正常，原晶振损坏

• 若仍不起振，指向外部电路问题（负性阻抗不足、芯片振荡电路故障、匹配不当）-31

核心口诀（维修版） ：目测通断先筛查，电压辅助看一半；示波器接输出端，波形清晰才算完；换了还不行查电容，负载匹配是关键；焊接控温莫烫坏，ESR超标要换新。

5.2 检测价值延伸（消费电子维护与采购建议）

日常维护建议：

• 维修拆机后，避免用超声波清洗设备直接清洗晶振区域——超声波振动可能损坏晶振内部晶片-31

• 存储环境保持干燥，PCB受潮可能导致晶振阻抗失配而不起振-

• 设备摔落后若出现时钟相关故障（如蓝牙配对异常、MCU不启动），优先检查晶振，不要盲目更换主控芯片

采购与替换建议（针对批量质检与维修备料） ：

• 关注晶振的ESR最大值（Max.）而非典型值（Typical） ——典型值只代表平均水平，最大值才决定可靠性风险-1

• 即使频率、封装、ppm相同，只要负载电容CL或ESR不一致，就可能导致晶振不能起振，不可随意替代-1

• 低价晶振常见问题：ESR离散大、批次一致性差、老化快、高温停振。批量采购时建议选择有品牌保障的晶振，避免“隐性成本”-1
