二、开头引言

在电子行业中，电路板是几乎所有电子设备的核心载体。一块电路板能否正常工作，直接决定了整台设备的运行状态。当设备出现故障时，绝大多数问题的根源都出在电路板上——元器件老化损坏、线路断路短路、焊点虚焊脱落……而要从密密麻麻的元件和复杂的走线中快速定位问题，仅凭“用眼看、用手摸”远远不够。真正的电子排障，需要一套系统化的方法：以电路图为导航地图，以万用表为探测工具，一步步缩小故障范围，最终锁定问题元器件-56。

掌握电路板检测方法，对电子维修人员、企业质检从业者和电子爱好者而言，都是一项核心技能。它能帮你节省大量试错时间，避免盲目更换元器件造成二次损坏，精准判断一块电路板能否修复还是该报废换新。对于新手如何检测电路板的入门问题，本文将从最基础的外观检查讲起；对于专业电子行业如何用万用表检测电路板的进阶需求，本文将详解示波器、热成像仪等高级工具的使用技巧和行业检测标准。无论你是刚入门的电子爱好者，还是在工厂生产线、售后维修站、设备维护一线工作的从业者，本文都将帮你系统建立起从看懂电路图到精准实测的完整能力。

三、前置准备

1. 电子电路板检测核心工具介绍（基础款与专业款）

基础工具（新手必备，适配个人维修与入门学习场景）：

• 数字万用表：最基础、最常用的检测工具，是电路板修理的“万能听诊器”-52。能测量电压、电流、电阻，判断线路通断和元器件好坏。建议选择具备通断蜂鸣档、电阻档、二极管档、电容档的基础型万用表，价格几十到两百元即可满足日常使用。

• 放大镜或显微镜（10-20倍） ：用于观察细微物理损伤，如细线路断裂、焊点虚焊、阻焊层针孔，尤其适配高密度电路板的检查-27。

• 防静电手环：检测和维修电路板时佩戴，防止人体静电击穿敏感的集成电路，这是新手最容易被忽略但极为重要的防护工具。

• 镊子与吸锡器：用于在线路板上夹取元件、清理焊盘，适配拆焊场景。

专业工具（适配批量检测、高精度故障诊断场景）：

• 示波器：如果说万用表是“听诊器”，示波器就是“显微镜”，能直观显示电压随时间变化的波形，精准捕捉信号失真、纹波超标、时序违规等万用表无法识别的动态故障-52-13。

• 热成像仪：可检测由元件短路、虚焊、功耗过大等故障引发的热异常，非接触式实时绘制电路板表面的温度分布图谱，快速定位短路发热点和过热点-13。

• 飞针测试系统：用于批量或研发阶段的PCB电气功能测试，探针“飞越”电路板接触各测试点，测量电阻、电容、连续性等参数，无需制作昂贵的针床夹具-11。

• 自动光学检测（AOI）设备：通过多角度光源及高速工业相机对比标准参考样板，识别元件漏装、极性反向、焊接缺陷等问题，是SMT生产线上的标准配置-11。

2. 电路板检测安全注意事项（电子行业专属防护规范）

进行电路板检测前，务必遵守以下4条核心安全要求（重中之重）：

• ① 断电为先，确认无残留电荷：在开始任何检测（尤其是电阻、通断测试）前，必须切断电路板的所有供电——拔掉电源线、取出电池。对于带有大容量电容的电路板（如电源板），还需用电阻或放电工具对电容放电，避免残留电荷损坏万用表或造成触电。

• ② 防静电防护必须到位：集成电路（IC）在其生命周期的任何阶段——从器件装配到焊接测试——都可能因静电放电而损伤-。操作前请佩戴防静电手环，工作台铺设防静电垫。严禁用手直接触摸IC引脚或高阻抗元件的金属触点。工作区环境湿度建议控制在40%-60%，避免因干燥产生静电积累-。

• ③ 通电测试时单手持表、避免短路：在必须通电测量电压的情况下，一手握表笔、另一手切勿触碰电路板金属部分，遵循“单手操作原则”-。表笔针尖避免同时接触相邻的焊点或引脚，防止意外短路造成元器件烧毁。

• ④ 检测前清洁电路板：使用软毛刷或无水酒精清除电路板表面的灰尘、油污、焊渣，避免污染物干扰检测结果或引发短路。对于多层电路板，重点检查过孔区域是否有腐蚀或氧化。

3. 电路图与电路板基础认知（适配电子行业精准检测）

在动手检测之前，先理解一个核心概念：电路图不是实物照片。电路图用标准化符号表示元器件（比如矩形是电阻、两条平行线是电容），并通过连线展示电气连接关系，但它完全不反映物理位置——原理图里紧挨着的两个元件，在PCB上可能相隔数厘米-56。

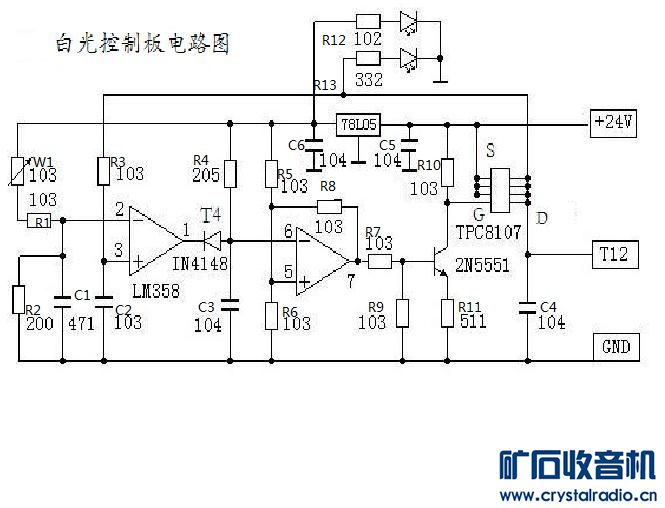

要高效检测一块电路板，你需要先完成四件事-56：

• ① 找到电源和地：所有电路工作的起点都是供电。先圈出主电源轨（如+5V、+3.3V、VCC等），再确认地线（GND）的分布。很多故障的根源就在供电异常。

• ② 梳理信号流向：从输入端开始追踪，信号经过哪些处理模块（放大、滤波、转换），最后输出到哪里？一旦知道这条链路，就可以分段测试、逐级排查。

• ③ 划分功能模块：将整张图拆成几个“积木块”——电源管理（LDO、DC-DC）、主控单元（MCU、FPGA）、接口部分、功率驱动等，每个模块独立分析。

• ④ 标记关键测试点：注意电路图上标注的“TP1”“TEST_1”等测试点，这些是设计者预留的方便测量的位置，能极大提升检测效率。

电子元器件的基础知识补充：常见元器件包括电阻、电容、二极管、三极管、集成电路（IC）等。每个元器件在电路板上都有唯一参考编号（如R1代表电阻、C1代表电容、U1代表IC），请对照电路图确认-1。在进行万用表检测电路板时，理解这些元器件的功能和在电路中的作用，是快速判断其好坏的前提。

四、核心检测方法

1. 电路板基础检测法（电子维修新手快速初筛）

这是无需复杂工具、所有电子行业从业者都应在第一步执行的方法。核心口诀：一看二测三查源——先观外观，烧痕鼓包先揪出；再测供电再测通，电压稳定是关键-25。

第一步：外观检查（“望闻问切”中的“望”）

• 在良好照明下快速扫描电路板表面。查看有无烧焦痕迹（通常表示过热）、元器件破损、浮垫、丑陋的焊桥-。

• 检查电解电容是否鼓胀或破裂——这是电源滤波电容失效的最典型标志。电阻是否有变色、表面开裂？IC是否有鼓包或烧毁痕迹？

• 检查焊点：冷焊通常暗淡或呈颗粒状，虚焊点可能在焊盘与引脚之间存在微小缝隙。

• 检查PCB线路：有无划伤、断裂、阻焊层脱落？

【行业适配小贴士】 对于工业设备电路板（如PLC模块、伺服驱动板），外观检查重点看功率器件（MOSFET、IGBT、整流桥）附近的PCB有无过热变色（黄褐色变黑），这是过载或散热不良的标志。对于汽车电子电路板（如ECU控制板），重点关注连接器附近的焊点有无因震动导致的裂纹。对于消费电子电路板（如手机主板），则要留意细小贴片元件有无被碰掉或移位。

如果外观检查发现明显故障（如电容鼓包、烧焦痕迹），可直接定位问题所在，无需进行后续复杂检测。

第二步：电源回路导通测试

在外观检查无明显问题后，用万用表通断档（标有蜂鸣器图标）测试电源回路。将表笔分别接触电源输入端的正负极，如果有蜂鸣声，说明电源输入端不存在短路；如果没有蜂鸣声或显示“0”电阻，说明电源输入端可能短路，切勿直接通电-52。

【行业专属注意要点】 对于多层PCB（4层及以上），仅测量表层的焊点可能无法发现内层线路的短路问题。若怀疑内层短路，需使用X光检测或专业的飞针测试-11。对于双面板，则可以沿电源线路逐点测试，缩小短路位置。

2. 万用表检测电路板方法（电子行业新手重点掌握）

万用表是电路板检测中最核心、最常用的工具，也是新手必须熟练掌握的技能。它能直接回答三个问题-49：这个点有没有“电”？→电压测量；这条路通不通？→通断测试；这个元件还健不健康？→电阻/二极管测试。

（1）电压测量法（排查供电异常的首选）

步骤： 在确认电路板无短路隐患后，通电（注意严格遵守安全规范）。将万用表拨到直流电压档（DCV），选择合适的量程（如20V档）。黑表笔接地（通常接电源输入端的负极或电路板上标有“GND”的大面积铜箔），红表笔依次接触各芯片的电源引脚、关键节点的测试点。

判断标准： 测量值与电路图上标称值对比，允许±5%-10%的误差。如果某点电压缺失或明显偏低（如+5V测出只有2V），说明故障点就在该供电链路上。

电子行业实用技巧： 对于多层PCB，芯片的电源脚往往有多个（如多个VCC引脚并联）。测量时先找到最靠近芯片的滤波电容的正极进行测量，这样测出的电压值更接近芯片实际接收到的电压，可排除走线阻抗的影响。

（2）电阻/通断测试法（排查元器件损坏和线路断路）

步骤： 断电，将万用表拨到电阻档（Ω）或通断档。用表笔接触待测元件的两端或线路的两端点。

• 测电阻：将万用表调到电阻档，根据电阻的标称值选择合适的量程，表笔接触电阻的两个引脚。实际阻值与标称值相差一般在±5%以内（精密电阻可能在±1%），说明电阻正常；显示“1”或“OL”（无穷大）说明断路；显示“0”或接近0说明短路-52。

• 测电容：先对电容放电（用电阻短接电容两脚1-2秒），然后调到电容档（部分万用表支持）。显示的电容值与标称值接近（允许±20%偏差），说明电容正常；数值远低于标称值说明容量衰减；显示“1”说明断路；显示“0”或阻值很低说明漏电或击穿。

• 测二极管/三极管：调到二极管档（标有“二极管符号”）。红表笔接正极（P区）、黑表笔接负极（N区），正向导通应显示0.5-0.8V左右的压降（硅管），反向应显示“1”（无穷大）。

判断标准： 断路（无穷大）、短路（0或接近0）、数值偏离标称值超过允许公差——该元器件大概率已损坏。

在线检测注意事项： 万用表检测元器件时，最好将元件从电路板上拆下来检测，这样结果更准确，避免其他并联元件干扰检测结果-52。但如果在必须进行在线检测（不拆焊）的场景下，需结合电路图分析并联电路的影响，对测量值做定性判断而非定量判断。

（3）在线电阻对比法

这是一种非常实用的进阶技巧。在已知一块同型号的正常电路板时，可在断电状态下，用万用表欧姆档逐一测量故障板上各IC引脚和外围元件的正反向直流电阻值，并与正常板上的测量数据进行对比，快速发现异常点-。这个方法尤其适用于没有电路图的情况。

操作要点： 对比测量时，确保两表的档位、表笔极性完全一致，且测量的引脚相同。

3. 电子行业专业仪器检测方法（进阶精准诊断）

当万用表无法定位故障，或需要批量检测、分析复杂故障时，需要使用更专业的仪器。

（1）示波器检测法（捕捉动态信号异常）

适用场景： 间歇性故障（时好时坏）、信号干扰/失真、时钟/总线信号异常、电源纹波超标等万用表无法捕捉的动态故障-13。

步骤： ① 将示波器探头校准为10:1衰减比以保证测量精度-13；② 接地夹连接到电路板的GND；③ 探头接触待测信号点（如时钟输出脚、数据总线、PWM输出端）；④ 调节“电压档位”和“时间档位”直至波形稳定显示；⑤ 观察波形的形状、幅度、频率。

判断标准： 正常的正弦波应是平滑的；正常的方波应有清晰的上升沿和下降沿，无过冲、无振铃。如果波形出现畸变、杂波、幅度不足或频率偏差，说明信号受到了干扰或源端元器件损坏-52。检测电源电压时，正常的直流电压波形应是一条平稳的直线，如果出现明显波动，说明电源纹波过大，可能是滤波电容老化或电源模块故障-52。

【电子行业实用技巧】 针对工控伺服板等复杂设备，先验证电源纹波，再从信号源到负载逐级追踪可疑信号。利用示波器的触发功能，可以精准捕捉罕见异常事件，如因去耦不良产生的信号毛刺-13。

（2）热成像仪检测法（快速定位短路与过热点）

适用场景： 短路故障定位、过载发热排查、电源管理芯片故障诊断。特别适用于通电后发热但不冒烟、无明显烧焦痕迹的隐性故障。

步骤： ① 通电后，将热成像仪对准电路板；② 观察热图像，寻找温度明显高于周围的“热热点”；③ 将检测到的热热点与同型号正常板的温度分布对比，或参考元器件数据手册中的额定功率对应的预期温度-13。

判断标准： 若某元件或某区域温度异常偏高（比如正常30℃，实际超过70-80℃），则该处存在短路或过流故障，需重点排查。

重要提示： 使用热成像仪时，注意避免手指直接触碰高温元件，以防烫伤。

（3）在线电气测试法（适用于工厂流水线批量检测）

在电子产品量产和批量质检场景中，飞针测试系统是主流方案。飞针测试依靠数个电机驱动的探针在XY轴快速移动，接触不同焊盘完成测试——无需昂贵夹具，只需通过CAD文件就能快速配置测试程序，精确测量电阻、电容、电感及二极体等元件的参数，检测短路并提供网络参数特性-11。

【批量检测核心技巧】 在工厂量产场景中，若同一批次电路板出现相同故障模式（如都出现某芯片电源脚对地短路），建议对故障板进行失效分析——先做外观检查，再用飞针测试提取关键数据，结合电路图反推故障根因，判断是元器件批次质量问题还是SMT工艺缺陷，从而从根本上解决问题。

五、补充模块

1. 电子行业不同类型电路板的检测重点

（1）单面板/双面板检测重点

特点： 结构简单、线路可见、成本低。常见于家电控制板、电源板、简单仪器。

检测重点： 外观检查优先——肉眼或放大镜可清晰看到全部线路，重点排查焊盘脱落、线路划伤断裂、阻焊层破损。导通测试时，可直接沿线路逐点测量，定位断路位置。电压测量时可轻松找到测试点。

（2）多层PCB（4层及以上）检测重点

特点： 内层走线和电源层不可见，密度高、信号完整性要求高。常见于工控设备、通讯设备、汽车电子、高性能消费电子。

检测重点： 内层短路/开路是难点，仅靠万用表难以检测。需借助以下方法：① X光检查——非破坏性检测内层线路、焊点空洞、BGA焊接质量-；② 飞针测试——通过CAD文件配置测试程序，检测内层网络连接情况；③ 替换法验证——对于疑似内层线路故障的板子，采用功能模块替换法缩小故障范围。

（3）高频/高速PCB检测重点

特点： 信号频率高（如射频板、高速数字板），对阻抗匹配、信号完整性敏感。

检测重点： 万用表无法检测高频信号异常，必须使用示波器或频谱分析仪。重点观察信号波形是否有过冲、振铃、抖动；用阻抗测试仪检查线路阻抗是否匹配设计要求-13。

2. 电子行业电路板检测常见误区（避坑指南）

以下是5个在电子行业电路板检测中极易踩入的误区，请逐一对照规避：

误区①：一上来就通电测试。 很多新手拿到故障板就直接通电，想看看哪里冒烟。这是极其危险的做法——如果电路板存在短路故障，通电瞬间可能导致更多元器件烧毁，甚至引起火灾。正确的顺序是：先做外观检查，再用万用表通断档测试电源输入端有无短路，确认无短路后再通电-27。

误区②：未佩戴防静电手环就触摸IC引脚。 人的静电可达数千伏，足以击穿敏感的集成电路，且损伤往往是隐性的——当时不失效，但内部已产生潜在缺陷，可能在后续使用中提前故障。ESD防护在电子制造业中是刚性规定，不可忽视-。

误区③：在线检测元器件时不考虑并联电路影响。 用万用表在线测电阻时，如果被测电阻与电路中其他电阻、IC内部电路并联，测出的数值将远小于真实阻值，可能误判为“短路损坏”。正确做法是拆下元件单独测量，或查阅电路图确认并联关系后做定性判断。

误区④：检测电容前没有放电。 电容（尤其是大容量电解电容）内部储存的电荷可能高达数十伏。直接用万用表电阻档测量，不仅会导致读数异常，还可能损坏万用表甚至造成电击。务必先用电阻或放电工具短路电容两极1-2秒进行放电。

误区⑤：只测一个点就下结论。 很多新手在某一个测试点测出异常值后就判定某元件损坏，但故障可能源于上游供电或信号链路中的另一元件。电子排障应遵循“分段测试、逐级排查”的原则，不要急于更换元件-24。

3. 电子行业电路板故障典型案例（实操参考）

案例一：自动化生产线控制板——电容鼓包导致设备停机

场景： 某自动化生产线中一台关键设备突然停机，经检查是其控制PCBA板出现故障-。

检测过程： 维修人员首先进行快速外观检查，发现电源输入部分的一个电容鼓包。通过简易电气测试（万用表通断档测试电源输入无短路后通电测量电压），确认该电容所在的电源滤波电路输出电压异常波动。

解决方案： 精准定位损坏电容后，更换同型号新电容。经过焊接和通电调试，控制板各项功能恢复，设备重新投入生产-。

经验： 外观检查往往是找到故障的最快途径。对于工业现场的设备故障，优先从电源部分入手排查，因为电源是电路板上最容易出问题的部分。

案例二：电源适配器——输出异常，滤波电容老化失效

场景： 某电源适配器出厂测试时一切正常，但用户使用3个月后出现频繁死机。检测发现输出端纹波从出厂时的50mV上升到300mV-。

检测过程： 用万用表测输出电压，显示稳定（说明主电源芯片基本正常）。用示波器测量输出端波形，发现明显的纹波超标——波形呈锯齿状起伏，幅度达300mV。用热成像仪扫描电路板，发现滤波电容位置温度异常偏高。

解决方案： 拆下滤波电容单独测量，实际容量已衰减至标称值的40%。更换同规格低ESR电容后，纹波恢复正常，故障解决。

经验： 电容老化导致容量衰减和ESR增大，是电源类产品最常见的故障模式之一。外观正常的电容也可能已经失效，需要借助专业工具进行测试。

六、结尾

1. 电路板检测核心（电子行业高效排查策略）

分级检测策略（推荐按此顺序执行）：

第一层——基础快速初筛（5-10分钟）：

• 外观检查（烧焦、鼓包、虚焊、焊盘脱落）

• 电源输入短路检测（万用表通断档）

• 关键元器件快速目检（电容鼓包、电阻变色、IC烧毁）

第二层——万用表系统检测（10-30分钟）：

• 通电后电压测量（从电源开始逐级检测关键节点电压）

• 断电后电阻/通断测试（逐一检测疑似损坏元器件）

• 在线电阻对比法（如有同型号正常板）

第三层——专业仪器深度诊断（30分钟以上，按需使用）：

• 示波器：检测信号波形、电源纹波、间歇性故障

• 热成像仪：快速定位短路和过热点

• 飞针测试/AOI：批量检测或高精度故障定位

核心原则： 从简单到复杂、从外部到内部-24。先用最基础的工具和方法快速锁定大致范围，再用专业工具精准定位，避免从一开始就陷入复杂检测的泥潭。

2. 电路板检测价值延伸（电子行业维护与采购建议）

日常维护建议：

• 定期清理：定期用软毛刷或气吹清理电路板表面的灰尘，防止灰尘受潮后导电导致短路。

• 环境控制：将电路板存放在干燥、通风、无腐蚀性气体的环境中。湿度控制在40%-60%，温度控制在25±5℃-。对于长期存放的电路板，建议使用防静电袋密封包装。

• 防静电管理：操作区域内铺设防静电垫，佩戴防静电手环，严禁出现普通塑料文件夹等易产生静电的物品-。

• 定期检测电解电容：电解电容是电子设备中寿命较短的元器件之一。对于已使用多年的设备，建议定期用万用表电容档或电容表检测关键位置电容的容量和ESR，提前预防因电容老化引发的故障。

采购与选型建议：

• 更换元器件时，务必选择与原规格完全匹配的型号（注意封装类型、耐压值、容量、功率等参数）。对于用于汽车电子或工业控制领域的替换元器件，建议选择满足相应行业标准（如AEC-Q200汽车级认证）的产品。

• 批量采购时，建议遵循GB/T 33772.2-2025《质量评定体系 第2部分：电子元器件及封装件检验用抽样方案的选择和使用》等国家标准，对抽检元器件进行电性能测试，确保元器件质量符合要求-。
