一、引言

晶振（石英晶体振荡器），被誉为电子设备的“心脏”，是电子产品中不可或缺的频率控制元件-1。无论是智能手机（一款手机需使用4~8片晶振）、汽车ECU（发动机控制单元）、5G通信基站，还是工业控制PLC，晶振都为系统提供精准的时钟基准，一旦失效，设备就会“心脏骤停”——无法开机、通信中断、控制系统失灵-1。

对于电子维修人员、企业质检从业者和电子爱好者而言，掌握如何测量晶振的好坏是一项基本功。消费电子、通信设备、汽车电子等不同行业的检测标准和操作要点各有差异：消费电子追求快速批量检测，通信设备需要高精度频率测量，汽车电子则必须考虑宽温范围和抗振可靠性。

本文结合多行业实际应用场景，从新手可上手的外观检查、万用表检测，到进阶的示波器分析、专业仪器高精度测试，系统梳理晶振检测方法。无论你是维修新手还是专业质检人员，都能找到适合自己场景的操作指南。

二、前置准备

2.1 晶振检测核心工具介绍（基础款+专业款）

进行晶振好坏检测，需要根据使用场景配备合适的工具。

基础工具（新手/维修必备，适配消费电子和家电维修场景）：

• 数字万用表：最基础的检测工具，具备电阻档（尤其是R×10k档）和电压档即可。用于测量晶振引脚间电阻、在线工作电压，快速初筛短路/开路问题。

• 示波器（入门级） ：可直接观察晶振输出波形，判断是否起振。建议使用10X探头，以减小负载效应对测量结果的影响-40。

• 电笔/镊子：辅助进行简单的“触碰判断法”操作。

专业工具（企业质检/研发/汽车维修场景）：

• 频率计数器：高精度测量晶振输出频率，分辨率可达0.1Hz，是频率精度测试的核心设备-11。

• 频谱分析仪/相位噪声分析仪：用于测量相位噪声、谐波失真，适用于通信设备和车载高频模块的严苛检测需求。

• 网络分析仪/阻抗分析仪：用于阻抗匹配检测和等效电路参数获取，精度可达0.1%，适合高精度测试和批量质量控制-。

• 高低温试验箱：用于汽车电子、工业控制场景的温度特性测试，验证晶振在-40℃至125℃宽温范围内的频率稳定性。

• 晶振测试工装：批量来料检验时使用，可快速接入晶振进行电性测试-。

2.2 晶振检测安全注意事项（重中之重）

1. 断电操作优先：所有需要拆卸或接触晶振引脚的检测操作，必须先切断电路板电源。在线测量电压时，务必确认操作区域无裸露高压（部分工业设备可能有残留电荷）。

2. 防静电防护：晶振对静电敏感，尤其是SMD贴片晶振。建议佩戴防静电手环或使用防静电工作台。

3. 焊接温度控制：晶振焊接温度一般建议不超过250~300℃，焊接时间控制在3秒以内，过高的温度或过长的加热时间会增大晶振内部等效串联电阻，导致停振或性能劣化-32。

4. 防跌落原则：晶振一旦遭受跌落或其他物理冲击，内部石英晶片可能产生裂痕，应立即停止使用并进行全面检测，遵循“跌落勿用”原则-31。

2.3 晶振基础认知（适配各行业精准检测）

晶振主要分为两大类型-1：

• 无源晶振（晶体谐振器） ：需要配合外部振荡电路（通常为Pierce振荡电路）和匹配电容才能工作，成本较低，是消费电子中使用最广泛的类型。

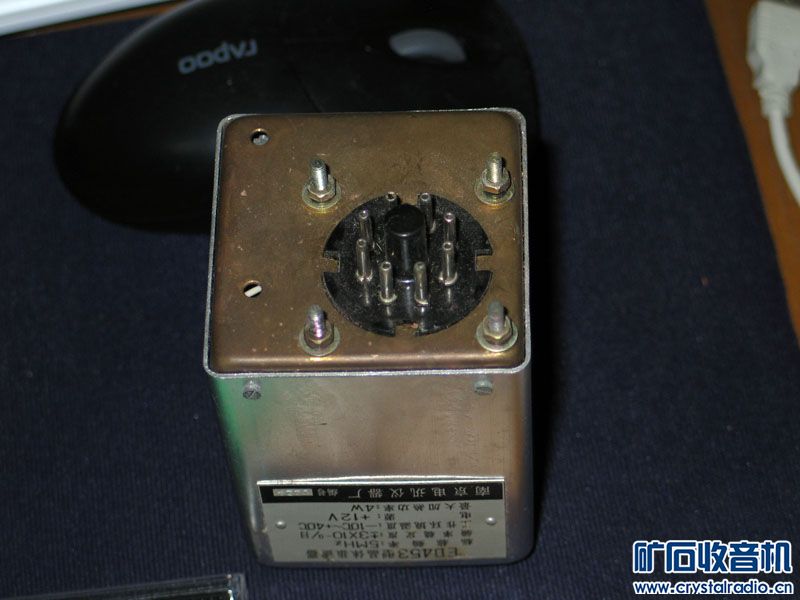

• 有源晶振（晶体振荡器） ：内置振荡电路，只需供电即可输出方波信号，稳定性更好，常用于对频率精度要求较高的通信设备、汽车电子等。

关键行业参数要求（典型值）-40：

• 消费电子：频率精度±30~40ppm

• 工业控制：频率精度±20~30ppm

• 通信设备：频率精度±10~20ppm

• 汽车电子：频率精度±10ppm（需覆盖-40℃至125℃）

• 高精度仪器：频率精度±1~5ppm

三、核心检测方法

3.1 外观与物理检查法（新手快速初筛，适配各行业场景）

操作流程：

第一步：检查晶振外壳是否存在下陷、撞件痕迹、基座开裂等机械损伤-22。

第二步：轻轻摇晃晶振本体，听是否有内部碎屑异响——如果感觉内部有物体晃动，说明石英晶片已破碎-21。

第三步：用万用表电阻档（R×10k档）测量晶振两个引脚之间的电阻值。正常的无源晶振两脚间电阻应为无穷大；如测得有一定阻值，说明晶振存在漏电或短路，已损坏-21。

第四步：检查PCB板上晶振周围的走线是否有可见的断裂、烧毁，以及焊接引脚是否存在虚焊、连锡现象-22。

行业专属判断标准：

• 消费电子场景：手机、耳机等便携设备中的小尺寸晶振（如2016、2520封装）最易因跌落冲击造成晶片碎裂，凡有跌落史的设备，即便外观完好也建议重点排查。

• 汽车电子场景：车载ECU中的晶振需耐受振动环境，物理检查时应留意引脚是否因振动产生松动或接触不良。

注意要点：此法无法判断频率偏差类软故障，仅用于快速排除明显的物理损坏，建议作为检测的第一步。

3.2 万用表检测法（新手重点掌握，适配维修和来料检验）

万用表是检测晶振好坏最常用的工具，主要可通过以下两种方式进行判断：

方法一：在线电压测量法

适用：无源晶振已焊接到电路板上的场景。

步骤：

1. 电路板正常通电运行。

2. 将万用表置于直流电压档。

3. 用红黑表笔分别测量晶振两个引脚对地的电压。

4. 正常工作的晶振，两个引脚的电压应约为芯片工作电压的一半。例如，工作电压为5V时，晶振两脚对地电压应分别在2.5V左右；工作电压为3.3V时，电压应在1.65V左右-。

判断标准：

• 若两个引脚电压均为0V或接近电源电压（无中间电位），则晶振未起振，可能已损坏。

• 用镊子触碰其中一个引脚，若另一脚电压发生明显跳变，说明晶振已起振-。

局限性：无法检测频率偏差（如频率漂移到标称值之外但仍能起振的情况），需配合示波器进一步确认。

方法二：离线电阻测量法

适用：晶振已从电路板上拆下，或进行来料检验。

步骤：

1. 将万用表置于R×10k档（部分数字万用表需切换至电阻档最高量程）。

2. 测量晶振两个引脚之间的电阻值-21。

3. 再交换表笔测量反向电阻。

判断标准：

• 正常情况下，正反向电阻均应为无穷大（表盘指针不动或数字万用表显示“OL”）。

• 若测得有一定阻值（几kΩ到几百kΩ），说明晶振内部漏电或短路，已损坏。

方法三：自制简易检测电路法（批量筛选）

若需对大批晶振进行快速筛选（如工厂来料检验），可搭建一个简易的单管晶体振荡电路。晶振的两个端子接入测试插座，用万用表1V档测量经过倍压检波整流后的振荡电压，即可判断晶振的好坏及品质高低-21。此方法成本极低，适合小批量快速初筛。

3.3 示波器/频率计检测法（进阶精准判断，适配通信和汽车电子）

示波器是判断晶振好坏最直观的工具，可直接“看到”晶振输出的波形。

无源晶振检测步骤

在线检测（晶振已焊接到电路板上）：

1. 电路板正常通电。

2. 将示波器探头（建议使用10X档位，减少负载效应）连接到晶振的输出引脚（通常为OSC_OUT）-22。

3. 观察波形。

离线检测（晶振已拆下）：

1. 搭建标准振荡电路（如Pierce电路），将待测晶振接入。

2. 通电后用示波器观察输出波形。

判断标准：

• 正常晶振应输出稳定的正弦波波形。

• 波形无明显失真、无异常过冲或振铃-40。

• 使用频率计数器测量频率值，与晶振标称值对比，偏差应在允许范围内（如消费电子±30ppm以内）。

有源晶振检测步骤

1. 将晶振的VCC引脚连接供电电源（电压按规格书要求）。

2. GND引脚接地。

3. 示波器探头接OUTPUT引脚。

4. 通电观察波形。

判断标准：

• 正常输出为稳定的方波信号，频率与标称值一致。

• 若无输出波形，或波形不稳定、频率偏差过大，则晶振已损坏。

起振时间检测（仅无源晶振）

使用示波器配合可编程电源，记录从通电到输出信号稳定（频率波动≤±1ppm）的时间，确保满足系统快速启动的需求-43。

3.4 频谱分析仪/网络分析仪检测法（专业高精度，适配通信和工业）

对于通信设备、卫星导航、高端工业控制等对频率精度和信号纯净度要求极高的场景，普通示波器和万用表无法满足检测需求，需要动用专业仪器。

相位噪声检测（频谱分析仪/相位噪声分析仪）

相位噪声是衡量晶振信号纯净度的核心指标，直接影响通信系统的误码率和信噪比。测试时，用相位噪声分析仪直接测量晶振输出信号，通常关注1kHz、10kHz、100kHz偏移频率下的相位噪声值（单位：dBc/Hz）-43。

阻抗匹配检测（网络分析仪/阻抗分析仪）

通过测量谐振器的S参数，可精确计算品质因数Q值、串联电阻和频率，检测精度可达0.1%-。用于评估晶振与电路的阻抗兼容性，优化能量传输效率，防止反射和信号损失-11。

温度特性测试（高低温试验箱+频率计）

将晶振放入高低温试验箱，设置不同温度点（如-40℃、0℃、25℃、70℃、85℃、125℃），在每个温度点稳定30分钟后测量频率值，计算频率漂移量-43。汽车电子领域的晶振需通过-40℃至125℃宽温范围测试-40。

四、补充模块

4.1 不同类型晶振的检测重点

4.2 晶振检测常见误区（避坑指南）

1. 误区一：晶振两端有电压就说明是好的
   有电压只说明电路供电正常，但晶振可能因频率偏差过大或波形畸变而无法正常工作。必须配合示波器确认波形质量。

2. 误区二：晶振引脚间有阻值就一定是坏的
   对于某些特殊电路，电路中的并联电阻可能导致测量时出现非无穷大的读数。建议断开晶振与电路的连接后再测量。

3. 误区三：示波器探头直接测量会损坏晶振
   使用10X探头可显著减小负载效应，一般不会损坏晶振。但应避免使用1X探头直接测量高精度晶振，以免引入过大寄生电容导致起振失败。

4. 误区四：频率偏差只要不大就没问题
   偏差标准需按行业要求判断。汽车电子需控制在±10ppm以内，消费电子可放宽至±40ppm，不可一刀切。

5. 误区五：忽略环境温度对检测结果的影响
   在高温或低温环境下直接检测可能导致误判。通信和车载场景检测应在常温下进行初步判断，再结合高低温试验箱做温度特性验证。

6. 误区六：忽视负载电容匹配问题
   晶振不起振往往不是晶振本身坏了，而是外部匹配电容（C1、C2）选择不当，导致晶振感受到的负载电容与规格书要求的CL不匹配。匹配错误是导致不起振或频率严重偏移的常见原因-22。

4.3 晶振失效典型案例（实操参考）

案例一：汽车ECU通信故障——因晶振频率漂移导致CAN总线数据错误

故障现象：一辆汽车仪表盘亮起发动机故障灯，OBD诊断仪读取到多个CAN通信错误码。车辆行驶中出现偶发性顿挫。

检测过程：

1. 用示波器测量ECU主晶振输出波形，波形虽存在但频率读数较标称值偏移了约80ppm。

2. 汽车电子对晶振精度要求为±10ppm（-40℃至125℃），80ppm的偏差远超允许范围，导致CAN总线的位时序同步出现偏差，造成数据帧错误。

解决：更换为符合车规级精度要求的晶振（经-40℃至125℃全温范围测试），故障排除。

案例二：工业PLC控制器偶发性死机——晶振受热应力损伤导致等效串联电阻增大

故障现象：某工厂自动化生产线上的PLC控制柜在连续运行数小时后偶发性死机，重启后可暂时恢复。

检测过程：

1. 用万用表R×10k档测量晶振引脚间电阻，显示为正常无穷大。

2. 但使用示波器观察发现，晶振输出波形幅度偏低，且存在不稳定的间歇性停振现象。

3. 深入分析发现，该PLC在生产阶段经历了高温回流焊，峰值温度超过300℃，超过晶振规格书的建议值（最高260℃），导致晶振内部等效串联电阻（Rs）增大-32-22。

解决：更换焊接工艺合规的晶振批次，同时优化生产线回流焊温度曲线，问题彻底解决。

案例三：蓝牙耳机无法配对——晶振跌落受损导致频率严重偏移

故障现象：用户反映蓝牙耳机不慎摔落后，出现连接不稳定、频繁断连、无法配对等问题。

检测过程：

1. 外观检查发现耳机内部晶振封装有轻微磕痕。

2. 用频率计数器测量晶振输出频率，实际频率与标称38.4MHz（蓝牙常用频率）偏差超过100ppm，远超蓝牙芯片要求的频率容差范围。

3. 解剖分析确认晶振内部石英晶片已出现裂痕。

解决：更换晶振后耳机恢复正常配对和连接。此案例印证了“跌落勿用”原则——晶振遭受物理冲击后应直接更换，不可抱有侥幸心理-31。

五、结尾

5.1 晶振检测核心（行业高效排查策略）

判断晶振好坏，建议遵循“由简到难、分级检测”的策略：

第一级——外观与电阻初筛（适合所有场景）：

• 检查物理损伤→摇晃听异响→万用表R×10k档测引脚间电阻（应为无穷大）

• 用于快速剔除明显物理损坏的晶振

第二级——在线电压测量（适合维修现场）：

• 通电测量两脚对地电压→正常应为VCC/2

• 用于快速判断晶振是否起振

第三级——示波器/频率计精测（适合质检和故障排查）：

• 观察波形形态和频率值→波形应为稳定正弦波/方波，频率偏差应在行业允许范围内

• 核心判断标准

第四级——专业仪器深度分析（适合通信/车载/军工等高可靠性场景）：

• 相位噪声测试、阻抗匹配分析、温度特性验证

• 用于严苛应用场景的全参数认证

5.2 晶振检测价值延伸（维护与采购建议）

日常维护建议：

• 晶振为脆弱器件，搬运和装配过程中应轻拿轻放，避免跌落和强烈震动。

• 手焊时使用恒温烙铁，温度控制在250~280℃，每脚焊接时间不超过3秒。

• 严禁对已焊接到电路板上的晶振进行超声波清洗，共振环境易造成晶片断裂-22。

• 存储环境应保持干燥，潮湿可能导致内部水汽超标，引发电极腐蚀和参数漂移。

采购建议：

• 严格区分有源晶振和无源晶振，BOM文件中必须明确标注类型，避免采购错误-40。

• 根据应用场景选择合适的精度等级：消费电子可选±30~40ppm，通信设备需选±10~20ppm，汽车电子必须选±10ppm（覆盖-40℃至125℃）。

• 来料检验时进行抽样测试，重点检测频率、精度、外观等基础参数。当批量>10000时，抽样比例建议不低于1%-。

• 选择有AEC-Q200车规级认证的晶振用于汽车电子项目-。
