一、引言

电感作为电路中的三大无源元件之一，在开关电源滤波储能、DC-DC转换器能量转换、汽车电子EMI抑制以及高频通信谐振匹配等场景中扮演着核心角色-。一旦电感失效——开路、短路或性能退化——轻则引起电路工作不稳定（如开关电源输出纹波增大、电机控制精度下降），重则导致功率管击穿甚至整机烧毁。

行业内长期存在一个痛点：很多检测教程停留在“色码电感用万用表R×1档测电阻”的通用层面，完全忽略了不同行业场景下电感的检测差异。比如，工频电源滤波电感与高频贴片电感的检测标准完全不同；汽车电子中的功率电感需要关注直流偏置下的电感量衰减，而高频通信电感则需要重点测试品质因数（Q值）和谐振频率。

本文基于上述行业痛点，分场景详细讲解如何测量电感好坏，覆盖工频/开关电源、汽车电子、高频通信三大典型行业。从入门级的万用表检测到专业级的LCR电桥、阻抗分析仪方法，兼顾新手看懂与工程师精准判断的双重需求，同时梳理行业内高频检测误区和真实失效案例，帮助不同基础的从业者快速掌握电感检测技巧，独立完成电感好坏判断。

适用对象：开关电源维修工程师、电机驱动/充电桩维护人员、汽车电子质检员、新能源电控开发工程师、电子爱好者

二、前置准备

（一）工频/开关电源行业电感检测核心工具介绍

基础款（新手必备） ：数字万用表。具备电阻档（Ω）和电感档（如有）的普通万用表即可完成电感的开路/短路基础判断，适用于开关电源维修、家电维修等场景的新手入门检测。

专业款（工厂质检/工程师精准检测） ：

• LCR数字电桥（LCR表） ：最常用的电感专业检测工具，可直接测量电感值（L）、直流电阻（DCR）以及品质因数（Q），适用于开关电源电感选型验证、功率电感批量抽检。一般电感测串联等效模型（Lp-Rp或Ls-Rs），推荐选择LCR电桥的Ls-Rs功能，测试频率参考电感实际工作频率设定-。

• 直流偏置电流源系统：用于汽车电子功率电感和开关电源输出电感的饱和特性测试。通过施加0A、5A、10A等不同直流偏置电流，观测电感值变化率——如汽车功率电感在10A偏置电流下电感量变化率需≤20%，超过此值表明电感即将进入磁芯饱和区-。

• 阻抗分析仪（如IM3570/IM758系列） ：用于高频电感和高精度扫频测试。可自动采集不同频率和不同电流下的阻抗参数，以图表形式呈现电感量、Q值随频率/电流变化的趋势，帮助识别磁芯饱和点、优化工作电流区间-。

（二）汽车电子及通用电感检测安全注意事项

⚠️ 重中之重

1. 断电与放电：必须在试品完全断电条件下进行检测，确保电路板上所有电容已放电完毕，避免残余电荷造成测量误差甚至电击-。

2. 拆焊检测优先：电感在电路板上的在线检测易受并联/串联元件干扰（尤其是旁路电容会造成严重测量误差），强烈建议将电感从电路板上拆下一端或完全拆焊后进行检测，否则测量结果不可信-。

3. 避免带电接触：在测量过程中一定不要接触测试线的金属裸露部分，以防被电击伤。检测仪器在使用前应有效接地-。

4. 电感本身无极性但需防磁干扰：大多数电感本身无正负极之分，但某些带磁屏蔽的电感若受强磁场干扰（如靠近扬声器磁铁、大电机）可能影响测量准确性，检测环境应远离强磁场源。

（三）电感基础认知——适配行业精准检测

电感本质上是储能器件，其核心参数包括：电感量L（单位μH/mH/H） ——表征储能能力；直流电阻DCR——表征线圈导线电阻，开路则阻值无穷大，短路则阻值接近于0；品质因数Q——表征电感的能量损耗效率，Q值越高损耗越小；饱和电流Isat——超过该电流值后磁芯饱和、电感量急剧下降；自谐振频率SRF——电感在超过该频率后呈现容性特性-。

理解这些参数后，就能理解为何不同行业对电感的检测重点不同：工频电源滤波电感（工作频率50Hz~数百Hz）关注DCR和电感量基本值；开关电源电感（工作频率几十kHz~几MHz）关注饱和电流和温升特性；汽车电子电感（含DC-DC转换、EMI抑制）关注直流偏置下的电感量稳定性和AEC-Q200可靠性等级；高频通信电感（工作频率百MHz~GHz）关注Q值和自谐振频率-。

三、核心检测方法

（一）电感基础检测法（工频/开关电源行业新手快速初筛）

适合场景：开关电源维修入门、家电电感快速排查、工厂来料目检

操作方法：

1. 目视检查：电感外观是否有烧焦、变色、鼓包、引脚氧化或焊点开裂。在工频/开关电源场景下，电感线圈颜色发黑通常是过流过热导致漆包线绝缘层破坏的表现——尤其常见于电源输入端共模电感和输出滤波电感。

2. 用万用表电阻档（R×1Ω档或200Ω档）测量电感两引脚之间的直流电阻：正常值应为几Ω到几百Ω（具体取决于漆包线粗细和匝数）；若电阻为0Ω表明线圈内部完全短路；若电阻无穷大表明线圈内部开路--。

3. 摇晃电感听声音：若内部有松动的“沙沙”声，可能磁芯破碎或线圈松动，需更换。

行业适配提示：此方法适用于工频电源电感、开关电源共模/差模电感、EMI滤波电感的快速初筛。但需注意，该方法无法检测匝间轻微短路——匝间短路后电感量下降但直流电阻可能仍在正常范围，必须借助LCR电桥检测电感量变化才能识别。

（二）万用表检测电感方法（工频/开关电源行业新手重点掌握）

适合场景：无LCR电桥场景下的电感好坏快速判断，尤其适用于家电维修和开关电源维修

方法一：电阻档法（粗判开路/短路）

将数字万用表旋至电阻档（200Ω档），两表笔接电感两引脚：

• 读数稳定且为有限值（几Ω~几百Ω）→ 初步正常；

• 读数0Ω → 完全短路，不可用；

• 读数“OL”/无穷大 → 开路，不可用-。

方法二：电感档法（粗判电感量偏差）

若万用表具备电感档（L档）：

1. 将万用表旋钮转到“L”档-；

2. 将电感从电路板上拆下并确保放电完毕；

3. 将电感两引脚插入万用表测试孔，读取电感量数值；

4. 与电感标称值对比——若实测值与标称值偏差超过±20%（或设备规格书要求的偏差范围），说明电感性能已劣化，需更换。

方法局限性说明：普通万用表的电感档测试频率通常是固定的（如1kHz或100Hz），而电感量是频率的函数——不同频率下测得的电感量不同。对于工频电源电感（工作频率50Hz），万用表100Hz或1kHz的测试结果具有参考价值；但对于工作频率为几百kHz的开关电源电感，万用表的固定频率测量结果可能与实际工作状态偏差较大，此时必须使用LCR电桥-。

（三）LCR电桥检测电感方法（工厂质检/工程师精准检测）

适合场景：开关电源电感批量抽检、汽车电子功率电感验证、新品选型确认、高频通信电感性能评估

操作步骤：

1. 仪器准备与校准：LCR电桥使用前需进行开路和短路校准，确保测量基准准确-。

2. 参数设置：

   • 选择测试模式：电感通常选择串联等效模型（Ls-Rs）-；

   • 设置测试频率：关键步骤！ 应选择与被测电感实际工作频率相近的频率进行测试——工频电感选100Hz或120Hz，开关电源功率电感选10kHz~100kHz，高频电感选100kHz~1MHz甚至更高-；

   • 设置测试电平：通常选0.3V~1V（小信号），测功率电感时可适当增加电平。

3. 连接测试：将电感两引脚接入LCR电桥测试夹具或表笔。

4. 读取关键参数：

   • 电感量L：与标称值对比，偏差在规格书允许范围内为合格；

   • 品质因数Q：在测试频率下Q值应达到规格要求（如工频电感Q>10，高频电感Q>30~100），Q值偏低表明损耗过大、线圈存在匝间绝缘不良；

   • 直流电阻DCR（部分LCR电桥支持）：检查绕线完整性。

5. 结果判断：电感量偏差在±20%以内（高精度场合±10%）、Q值达标、DCR在合理范围内 → 合格；反之，则需进一步分析失效原因-。

行业进阶技巧：对于汽车电子用功率电感和DC-DC转换器输出电感，建议使用带直流偏置功能的LCR电桥或直流偏置电流源系统进行测试。在0A、5A、10A等不同偏置电流下测量电感量变化——若电感量随偏置电流增大而急剧下降（如10A时电感量下降超过20%~30%），表明电感已接近或进入磁芯饱和区，在高负载工况下存在失效风险-。

四、补充模块

（一）不同类型电感检测重点（行业场景适配）

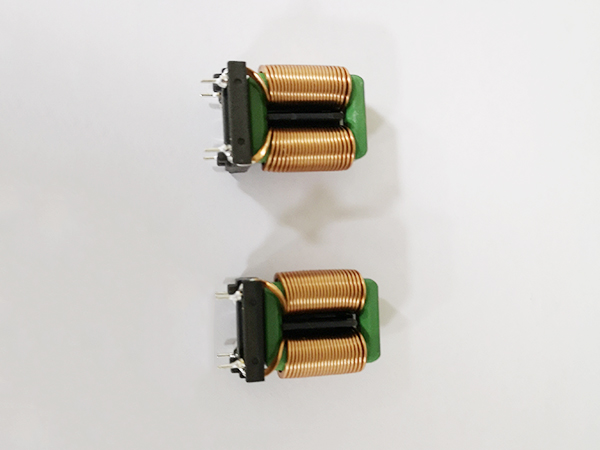

1. 工频电源滤波电感/共模电感

检测核心：直流电阻（DCR）和绝缘性能。工频电感工作频率低（50/60Hz），匝数多、漆包线细，常见失效模式为匝间短路导致的局部过热烧毁。检测时重点关注：用万用表电阻档测DCR是否在标称值附近；用LCR电桥在100Hz或120Hz下测量电感量是否在规格范围内。

2. 开关电源功率电感/DC-DC转换器电感

检测核心：电感量+饱和电流特性。开关电源电感工作频率几十kHz~几MHz，常见失效模式为磁芯饱和、漆包线绝缘破坏导致的匝间短路-。检测时需关注：用LCR电桥在工作频率附近测量电感量；用直流偏置测试验证是否过早进入饱和；检查外观有无发黑变色——线圈变黑通常表示已过高温导致绝缘损坏-。

3. 高频通信电感（叠层电感/绕线高频电感）

检测核心：Q值+自谐振频率SRF。高频电感工作频率百MHz~GHz，寄生参数（寄生电容、分布电阻）对性能影响显著。检测时需重点关注：用LCR电桥在接近工作频率的频点测量Q值；用阻抗分析仪或网络分析仪测自谐振频率（SRF），确保工作频率远低于SRF，否则电感呈现容性、完全失效-。

（二）电感行业常见检测误区（避坑指南）

误区1：在线检测电感量
电感的在线测量极易受并联元件（尤其是电容）干扰，导致电感量读数严重偏差。正确做法是必须将电感从电路板上拆下一端或完全拆卸后再进行检测。

误区2：用固定频率测量所有电感
电感量是频率的函数，用固定测试频率（如普通万用表电感档）去测工作频率差异很大的电感，结果往往无实际参考意义-。应选择与被测电感实际工作频率相近的频率进行测试。

误区3：忽略测试电流对电感量的影响
功率电感的磁芯在达到一定电流后会产生饱和效应，电感量急剧下降。用小信号（弱电流）测得的电感量值不能代表电感在实际负载电流下的真实性能——这正是带直流偏置功能LCR电桥的价值所在-。

误区4：未检查Q值只测电感量
Q值偏低往往预示着匝间绝缘不良或磁芯损耗过大。仅靠电感量达标不能说明电感性能完好。

误区5：忽视外观检查
在工频/开关电源场景中，电感外观发黑、引脚氧化、磁芯破损都是明确的质量问题，不可继续使用。

（三）行业典型案例（实操参考）

案例一：开关电源共模电感烧毁——磁芯饱和导致的连环故障

故障现象：某开关电源输入端的28mH/1.5A共模电感，其中一路绕组被烧断，绝缘漆融化，有明显打火痕迹。另一路绕组用LCR电桥测量，电感量仅剩600μH（标称值28mH）。
检测过程：目视检查发现线圈局部发黑；用万用表电阻档测，一路开路（∞Ω），另一路DCR异常偏小；用LCR电桥测电感量仅600μH。
故障原因分析：后级电路过载导致共模电感两路电流严重不平衡，一路绕组先进入磁芯饱和区，电感量骤降，阻抗大幅降低，电流急剧增大，最终过热烧断绕组绝缘。
解决措施：更换符合规格的共模电感，同时排查后级电路过载原因-。

案例二：功率电感电感量“消失”——匝间短路

故障现象：某DC-DC转换器输出异常，表现为输出电压不稳、转换效率明显下降。
检测过程：目视检查发现功率电感线圈局部颜色已变黑；用LCR电桥在工作频率附近测量电感量，发现电感量远低于标称值；用万用表电阻档测DCR基本正常。
故障原因分析：电感长时间工作在大电流、高温环境下，高温冲击破坏了漆包线的绝缘层，导致匝间发生短路。匝间短路后有效匝数减少，电感量随之下降，但直流电阻变化不明显——这正是用万用表测电阻无法识别匝间短路的原因-。
解决措施：更换功率电感，同时优化散热设计，确保电感工作温度在规格范围内。

五、结尾

（一）电感检测核心（行业高效排查策略）

掌握如何测量电感好坏的核心在于三步分级检测：

第一步（基础初筛） ：目视检查 + 万用表电阻档测DCR——快速排除开路和完全短路故障。
第二步（通用精测） ：LCR电桥在工作频率附近测量电感量和Q值——验证电感性能是否达标。
第三步（进阶验证） ：针对功率电感（开关电源/汽车电子）——增加直流偏置饱和测试，确认电感在实际负载电流下不会进入饱和区。

按照“外观→DCR→电感量/Q值→饱和特性”的四步检测策略，可以覆盖电感从明显损坏到隐性性能劣化的全部检测需求，适用于开关电源维修、工厂质检、汽车电子开发等各类行业场景。

（二）电感检测价值延伸（维护与采购建议）

日常维护建议：

• 对于使用时间较长（如3~5年以上）的开关电源设备，建议定期拆测输出滤波电感和PFC电感的电感量变化，及时发现性能衰减；

• 在高温、高湿或振动环境中工作的设备，电感故障率更高，应缩短检测周期。

采购与校准建议：

• 批量采购电感时，建议建立来料检测机制——用LCR电桥抽检电感量和Q值，并建立AQL抽样计划和接收标准，详细记录检测数据以供追溯分析-；

• 工频电感优先选择DCR较小的型号以降低发热；开关电源功率电感需重点关注饱和电流Isat规格是否匹配电路最大负载电流；汽车电子用功率电感必须通过AEC-Q200可靠性认证-。
