一、开头引言

家中换下来的节能灯不亮了，你是直接扔进垃圾桶，还是会拆开看看？节能灯不亮并不代表它“寿终正寝”——大多数情况下，坏掉的只是灯管，而内部的电子镇流器电路板上的电子元器件往往是完好的。节能灯主要由灯管和电子镇流器组成，而大部分废节能灯只是灯管的灯丝烧断，电子镇流器依然是好的-。一块节能灯电路板通常包含电容、电阻、二极管、三极管、电感线圈等几十个电子元器件，这些元器件完全可以拆下来重复利用，用作DIY项目的核心零件。

对于家庭电子爱好者和维修初学者来说，旧节能灯元器件检测是一项实用性极强的技能。本文将从旧节能灯元器件检测方法入手，手把手教你用万用表判断旧节能灯元器件好坏，帮助你从废旧节能灯中筛选出可用的电子元件。同时，本文也会介绍旧节能灯电路板再利用的常见DIY改造方案，让“废物”真正变废为宝，既省钱又环保。

本文适用人群包括：对电子维修感兴趣的入门爱好者、想从废品中淘元件的DIY玩家，以及有一定基础的电子爱好者。全文从基础认知到实操检测，再到改造应用，循序渐进，确保不同基础的读者都能掌握核心技巧。

极简注释：电子镇流器——节能灯内部的核心电路板，负责将220V交流电转换为高频交流电，点亮灯管，同时起到限流和保护作用-14。

二、前置准备

1. 旧节能灯元器件检测核心工具介绍

基础工具（新手必备）：

• 数字万用表：最核心的检测工具，建议选择具有二极管/蜂鸣档、电阻档（2kΩ/20kΩ/200kΩ）、电容档的型号，百元以内的基础款足够使用-32。检测前需确认表笔完好、电池电量充足。

• 电烙铁（40W左右） ：用于从电路板上拆下待检测的元器件。40W功率适合家用电子焊接和拆焊操作-32。

• 吸锡器或吸锡带：辅助拆卸多引脚元件，避免暴力拆卸损坏元器件。

• 小号一字螺丝刀和十字螺丝刀：用于拆开节能灯外壳。

• 防静电镊子：夹取小型元器件，避免手指直接接触元件引脚。

进阶工具（适配批量/深度检测）：

• 电容表（或带有电容档的万用表） ：专门测量电容的实际容量，判断电容是否老化失容。

• LCR数字电桥：专业测量电感线圈的电感量、电容的损耗角等参数，适合对元器件品质要求较高的DIY项目。

• 数字示波器：适合检测镇流器电路中的振荡波形，用于判断开关管的工作状态。

2. 旧节能灯元器件检测安全注意事项（重中之重）

节能灯电路板上的元器件检测存在多个安全隐患，以下四条务必严格遵守：

1. 高压电容放电防护：节能灯电路板上通常有耐压400V以上的大电解电容（容量4.7μF~22μF），断电后电容内部可能仍然储存数百伏的残余电荷。触碰前必须放电，方法是用一只10kΩ/2W电阻或直接用电烙铁的插头两端短接电容引脚1-2秒。切勿直接用手或金属工具短接——高压放电会产生强火花，损伤元器件，甚至灼伤皮肤。

2. 断电操作原则：检测任何元器件前，必须将节能灯从电源插座上完全拔下，严禁带电操作-32。

3. 玻璃灯管防护：旧节能灯的灯管可能已破损，拆卸时应佩戴手套，防止玻璃碎片划伤手部。灯管碎裂后可能释放微量汞蒸气，建议在通风良好的环境中操作，并将破碎灯管妥善密封处理-32。

4. 工作台绝缘：检测维修时工作台面应铺设绝缘垫，避免电路板与金属物体接触造成意外短路。

3. 旧节能灯元器件基础认知（适配精准检测）

节能灯的电子镇流器电路虽然因品牌和功率不同有所差异，但核心结构基本相同。常见电路分为单滤波电容型和双滤波电容型两类-10：

• 单滤波电容型：一体化小功率节能灯（通常15W以下）多采用此类设计，结构紧凑。

• 双滤波电容型：功率稍大的节能灯采用，由两个电容串联构成中点电压。

典型的电子镇流器电路包含以下核心模块：射频干扰滤波器、桥式整流器（4只二极管）、高压滤波电容、高频振荡器（2只三极管+振荡变压器）、LC串联输出级（电感+谐振电容）-。

了解这些结构有助于在检测时快速定位故障区域，避免盲目检测。

与检测直接相关的关键参数：

• 电容：重点看耐压值（V）和容量（μF）。常用规格有400V/4.7μF、250V/10μF等，耐压值不足容易击穿。

• 三极管（开关管） ：常用型号为13001、13003、13005等，需检测其PN结是否正常。

• 二极管：整流二极管（1N4007系列）和双向触发二极管（DB3型，击穿电压32±4V）-39。

• 电阻：1/4W色环电阻，主要检测阻值是否偏离标称值。

• 电感/变压器：检测线圈是否断路，磁芯是否断裂。

三、核心检测方法

1. 旧节能灯元器件基础检测法（快速初筛）

在动用万用表之前，先用“看、闻、摸、摇”四个步骤快速筛出明显损坏的元器件：

第一步：目视检测法

将节能灯拆开，取出电路板，仔细观察以下特征：

• 电容鼓包：电解电容顶部有十字防爆纹，若顶部凸起或防爆纹裂开，说明电容已失效，直接剔除。这是节能灯最常见的故障表现之一-36-32。

• 电阻烧焦：电阻表面发黑、变色或出现裂纹，说明已过流烧毁。

• 焊点裂纹：功率较大的元器件焊点周围有环形裂纹，表示虚焊，用烙铁补焊即可。

• 电路板碳化发黑：某区域有烧焦痕迹，说明该处发生过短路。

第二步：闻气味法

凑近闻一下电路板是否有明显的焦糊味。若有刺鼻的焦臭味，说明有元件发生过热烧毁。

第三步：轻摇元件法

用手指轻触大电容、变压器、电感等较重元件，感受是否松动。长期高温工作可能导致焊锡老化开裂，松动元件需补焊或重点检测。

第四步：灯管直观判断

观察灯管两端：若灯管两头严重发黑或内部镀膜大片脱落，说明灯丝已断、灯管报废，无需在灯管上花时间-37。但灯管两头稍微发黑不一定是坏了，有时通过加热灯管两端能临时应急使用-32。

2. 万用表检测旧节能灯元器件方法（新手重点掌握）

用万用表检测电子元器件是最核心、最实用的方法，以下分模块详细讲解。

2.1 万用表检测电阻的方法

1. 万用表档位选择：将数字万用表旋至电阻档（Ω档），根据电阻色环估算阻值选择合适量程。不熟悉阻值时先用20kΩ档测试，再调整量程。

2. 操作方法：将红黑表笔分别接触电阻两端引脚，读取万用表显示数值。

3. 判断标准：

   • 测量值在标称阻值的±5%~±10%范围内 → 电阻正常

   • 测量值显示“1”（无穷大） → 电阻断路，已损坏

   • 测量值远小于标称阻值或接近0Ω → 电阻短路，已损坏

   • 测量值明显偏离标称值（如1kΩ测出2kΩ） → 电阻变质，建议更换

2.2 万用表检测电容的方法

万用表检测电容有两种常用方法：

方法一：电阻档充放电检测法（适合无电容档的万用表）

1. 档位选择：将万用表调至电阻档（R×1k档或20kΩ档）。1~100μF的电容用2kΩ档，大于100μF的用200Ω档-24。

2. 放电准备：检测前用镊子或导线短接电容两个引脚，确保电容彻底放电（此步骤非常重要，不可跳过）。

3. 操作方法：红表笔接电容正极（长脚），黑表笔接负极（短脚），观察万用表显示。

4. 判断标准：

   • 正常：数值从0慢慢增加，最后显示“1”（溢出符号），说明电容正在充电，证明电容有充放电能力-24

   • 短路损坏：始终显示0Ω → 电容击穿短路

   • 开路损坏：始终显示“1”无变化 → 电容内部断路

   • 漏电严重：数值无法上升到溢出 → 电容老化漏电

方法二：电容档直接测容法（需万用表带电容档）

1. 档位选择：将万用表旋至电容档（通常标注“F”或“μF”），选择合适的量程。

2. 放电后操作：电容彻底放电后，将引脚插入万用表电容测试插座。

3. 判断标准：测量值在标称容量的±20%以内为正常；明显偏低说明电容失容老化（容量减少），明显偏高说明漏电严重。

2.3 万用表检测二极管的方法

节能灯电路板上的二极管主要有三种：整流二极管（1N4007系列）、快恢复二极管、双向触发二极管（DB3）。

检测整流二极管/快恢复二极管：

1. 档位选择：将万用表调至二极管档（通常标注二极管符号）。该档位在正向导通时显示约0.5~0.8V的压降，反向时显示“1”（无穷大）。

2. 操作方法：红表笔接二极管阳极（无白环端），黑表笔接阴极（有白环端），测量正向压降；交换表笔测反向阻值。

3. 判断标准：

   • 正常：正向压降约0.5~0.7V（硅管），反向显示“1”（不通）

   • 击穿短路：正反向都显示0或极小的数值

   • 开路损坏：正反向都显示“1”

检测双向触发二极管（DB3）：

DB3用于触发振荡电路，其双向击穿电压为32±4V-39。万用表二极管档无法直接测量击穿电压，可通过电阻档检测其正反向阻值来判断是否开路或短路，精准测量需使用晶体管测试仪或稳压电源串联电阻测试击穿电压。

2.4 万用表检测三极管（开关管）的方法

节能灯中的开关管通常为NPN型中功率三极管（如13001、13003等型号）。

1. 档位选择：万用表调至二极管档。

2. 引脚识别：三极管一般有E（发射极）、B（基极）、C（集电极）三个引脚。中间脚通常是C极，左侧为B极，右侧为E极。

3. 检测方法：

   • 测B-E结：红表笔接B，黑表笔接E，正常应显示约0.6~0.7V；交换表笔应显示“1”

   • 测B-C结：红表笔接B，黑表笔接C，正常应显示约0.6~0.7V；交换表笔应显示“1”

   • 测C-E结：两个方向均应显示“1”（不通）

4. 判断标准：

   • 三项检测全部符合 → 三极管正常

   • B-E结或B-C结短路或开路 → 三极管损坏

   • C-E结有压降 → 三极管击穿

专业提示：若发现一只三极管损坏，建议成对更换（两只一起换），否则容易出现灯光打滚或再次烧管-39。

2.5 万用表检测电感/变压器线圈的方法

节能灯中的电感线圈（扼流圈）和振荡变压器是高频工作的核心元件。

1. 档位选择：万用表调至电阻档（200Ω档）。

2. 操作方法：检测线圈的两个引出端。

3. 判断标准：

   • 正常：显示很小的电阻值（通常几欧到几十欧），说明线圈导通

   • 断路损坏：显示“1”（无穷大），说明内部线圈已断

   • 短路损坏（少见）：电阻值为0Ω

4. 补充判断：电感外观检查——磁芯若断裂则需更换；绕线若变色发黑说明曾过热-39。

3. 旧节能灯电路板针对性检测法（进阶精准排查）

如果上述单项检测未发现明显故障，可以采用整板通电检测法（需具备一定电气安全知识，新手慎用）：

1. 安全准备：将电路板固定在绝缘板上，确认所有焊点无短路风险，高压电容已放电。

2. 接入隔离变压器：在220V电源和电路板之间串联一个隔离变压器或60W白炽灯泡，作为限流保护装置。

3. 通电检测关键点电压：

   • 整流输出端：正常应有约310V直流电压

   • 三极管C极电压：正常约150V

   • 灯管两端电压：启动时约600V以上（高频交流），点亮后降至约100V

4. 波形检测（如有示波器） ：检测三极管基极是否有约20-50kHz的振荡波形，若无振荡则重点检查振荡变压器、启动电阻和DB3触发二极管-39。

针对常见故障的定向检测思路：

• 灯管不亮但灯丝完好：重点检测谐振电容C6是否击穿或耐压降低，这是最常见故障，应更换为耐压1kV以上的同容量电容-39。

• 灯光闪烁：检查整流二极管D5/D6有无虚焊或开路，滤波电容C1是否漏液-39。

• 通电瞬间亮一下就灭：镇流器电路有短路，重点检查大电容和三极管。

四、补充模块

1. 旧节能灯不同类型元器件的检测重点

电解电容检测重点：

• 看外观：顶部防爆纹是否鼓胀凸起——这是最容易判断的故障特征-36。

• 测容量：用万用表电容档测容量，对比标称值，偏差超过±20%即需更换

• 测漏电：用电阻档高阻值量程（200kΩ以上）测两端阻值，正常应为MΩ级以上

开关三极管检测重点：

• 成对检测：开关管在电路中是成对工作的，两只都要测

• 关注B-E结和B-C结的正向压降是否一致（应在0.5~0.7V范围内）

谐振电容检测重点：

• 耐压要求高：原630V的谐振电容损坏后，应更换为耐压1kV以上的同容量电容-

电阻检测重点：

• 色环电阻：重点检查功率电阻（体积较大者），因电流大易烧毁

• 启动电阻（通常数百kΩ）：阻值变大或开路会导致电路无法起振

2. 旧节能灯元器件检测常见误区（避坑指南）

3. 旧节能灯元器件再利用典型案例（实操参考）

案例一：大电容失效导致驱动电路烧毁

故障现象：一只20W螺口节能灯完全不亮，灯管未发黑，外观完好。

检测过程：

1. 拆开外壳，目视发现大电解电容顶部明显鼓包-36。

2. 进一步检查发现4个贴片电阻炸裂，两个驱动三极管BLD123D也已损坏-36。

3. 用万用表检测其他元件，发现保险电阻断路。

故障分析：大电容紧挨着变压器（电感），节能灯内部本就高温，再加上电感烘烤导致电容失效，最终造成驱动电路烧毁-36。

解决方法：

• 拆下已损坏元件

• 基极电阻用10Ω、射极电阻用2.4Ω、保险电阻用电子保险丝替换-36

• 三极管用13003替换原BLD123D

• 电容用8.2μF替换-36

• 焊接后上电测试半小时，一切正常

案例二：谐振电容击穿导致灯管不亮

故障现象：节能灯通电后完全无反应，灯管灯丝完好。

检测过程：

1. 用万用表电阻档检测谐振电容（通常为C6），发现正反向电阻均接近0Ω。

2. 进一步检查其他元件，整流二极管和开关管均正常。

解决方法：将原630V谐振电容更换为耐压1kV以上、同容量的CBB电容，故障排除-39。

五、结尾

1. 旧节能灯元器件检测核心（高效排查策略）

根据旧节能灯元器件检测的实践经验，分级排查策略：

第一级——外观目测法（耗时约1分钟） ：

• 看电容是否鼓包

• 看电阻是否烧焦变色

• 看焊点是否有裂纹

第二级——万用表基础检测（耗时约5-10分钟） ：

• 测电容充放电或容量

• 测二极管正反向

• 测三极管PN结

• 测电阻阻值

• 测电感线圈通断

第三级——针对性故障定位（针对特定故障现象） ：

• 灯管不亮灯丝完好 → 重点测谐振电容

• 灯光闪烁 → 重点测整流二极管和滤波电容

• 完全不亮且有焦味 → 重点测开关管和限流电阻

检测后决策：

• 元器件完好 → 拆下保存，用于DIY项目或维修备用

• 电容失容/三极管损坏 → 更换同规格元件

• 灯管两端严重发黑 → 整灯报废处理，仅留电路板元器件备用

2. 旧节能灯元器件再利用价值延伸

DIY改造方向推荐：

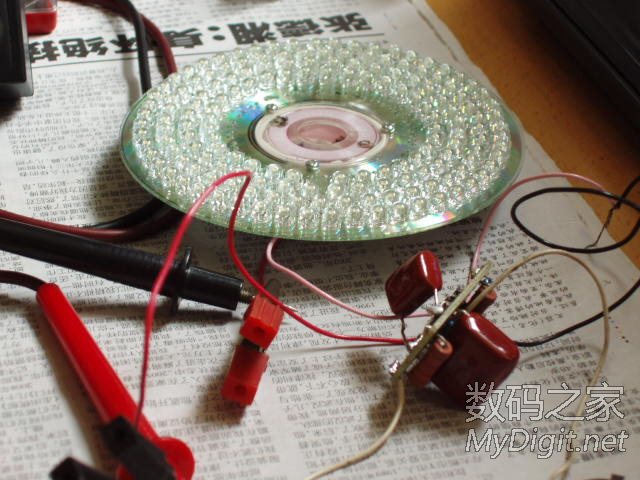

1. 制作简易LED灯：利用节能灯灯头和电路板的部分元件，改造为高亮度LED灯。只需保留电解电容和整流二极管，再购买20个高亮LED及配套PCB板即可-。

2. 改制为小功率开关电源：将原节能灯镇流器稍作改动，重新绕制高频变压器，可获得3V、6V、9V、12V等多组输出电压，作为小型电器的直流电源使用-。

3. 制作电子变压器：拆掉灯管后将电路板稍加改动，即可制成电子变压器，经整流滤波后作为LED灯、充电器等设备的直流电源-。

4. 制作简易电压调节器：巧妙利用废旧节能灯中的元器件，可改造为可调节输出电压的控制器，具有极高的DIY教学价值-18。

元件拆解保存建议：

• 拆下的元器件按类型分类存放（电容盒、电阻盒、三极管盒等）

• 用标签纸标注元器件的规格参数（电容标注容量+耐压、电阻标注阻值）

• 避免元器件引脚氧化，可用密封元件盒保存

3. 互动交流（分享旧节能灯元器件检测难题）

各位电子爱好者和DIY玩家，你在检测旧节能灯元器件时是否遇到过以下情况？

• 拆下的电容外观完好，但上机后电路就是不工作，最终发现是容量严重下降？

• 万用表测三极管都正常，但替换后依然不行，结果发现是振荡变压器有问题？

• 有没有成功将废旧节能灯改造成其他实用小电器的经验？

欢迎在评论区分享你的旧节能灯元器件检测难题和DIY改造创意。关注本账号获取更多电子元器件检测干货，一起探索废旧电子产品的二次价值！

温馨提示：废旧节能灯含汞等有害物质，检测后废弃的灯管请投放到指定有害垃圾收集点，切勿随意丢弃，共同守护环境。
