芯片领域的两座高峰已经被拿下了

大家周末愉快，周末意味着不用那么正经的讨论财报。

今天探讨下经过不懈努力中国赢麻了的两个领域。

星空君翻IT行业咨询，发现两个有趣的消息。

第一个是关于内存和SSD的，据预测，即将到来的第三季度，内存价格将下降3%-5%，而SSD更是可能出现两位数的降幅；

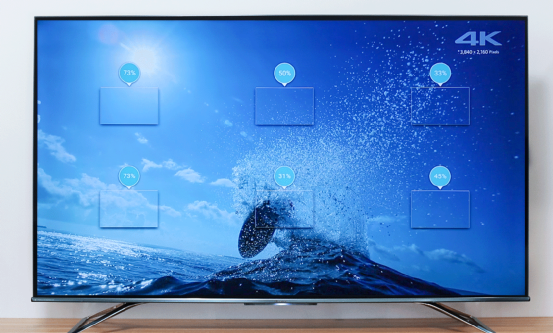

第二个是关于面板的，刚刚过去的618，55寸4K电视千元左右,75寸大屏电视也不到3000元了，原因就是面板价格降的不像话了。

巧合的是，这两大领域，都曾经是韩国三星的天下。

内存和SSD

在三星最鼎盛的时期，甚至出现过内存不降反涨的怪现象。由于摩尔定律的存在，电子类产品常年不降价是不正常的，但三星依赖其技术和规模实力，动辄以泰国等地的工厂起火为由，进行涨价。

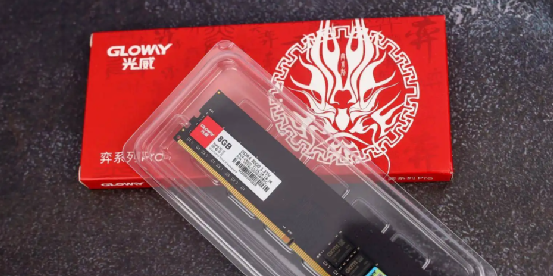

直到有一天，中国产的内存和SSD上市了。

长江存储在武汉建设的第二座晶圆厂今年底投产，产能有望从目前的10万片晶圆/月提升到30万片晶圆/月。

据报道，苹果正在和长江存储谈判，最快年底前会使用长江存储的闪存。

目前长江存储约40%的产量是128层3D NAND闪存，这是迄今为止中国芯片制造商生产的最先进的产品，其余主要为64层3D NAND闪存。从技术上讲，大概落后于三星、SK海力士等公司3-5年。

不过，最新的消息称，长江存储计划跳过 192 层，直接切入232 层闪存生产。如果能够按时量产，这项技术将成为世界顶级，领先三星、海力士，大概和镁光同一进度。

正在长江存储大展身手的时候，深圳也新成立了一家国资背景的芯片企业，叫昇维旭公司。

该公司在官方微信号里发文宣布，昇维旭任命坂本幸雄为首席战略官。

75岁的坂本幸雄是日本半导体产业的领袖人物，曾任德州仪器日本公司副社长，神户制钢电子信息科技半导体部门总监理，联日半导体社长兼代表董事，尔必达存储社长、代表董事兼CEO。

从某种意义上讲，坂本幸雄来中国，是为了“复仇”的。尔必达在和三星的竞争中，因为三星在韩国政府的全力扶持下主导的内存价格暴跌，导致资金链断裂破产。

坂本幸雄来到中国，第一站是紫光。运气不佳的是，紫光也恰逢债务危机。随着昇维旭公司的成立，坂本幸雄找到了他最值得发挥光和热的地方。

昇维旭CEO 刘晓强表示：“ 坂本先生是日本半导体产业的领袖，在半导体业界有超过50年的经历。坂本先生的加入将增强昇维旭在新存储技术的研发、晶圆厂建设与运营等方面的实力，同时也体现了昇维旭广纳全球英才，以实现全球存储市场领导者的决心。”

长江存储的市场占有率有望达到5%左右，随着更多的内存芯片国产厂商加入，中国企业最终成为行业的主导者指日可待。

面板30年

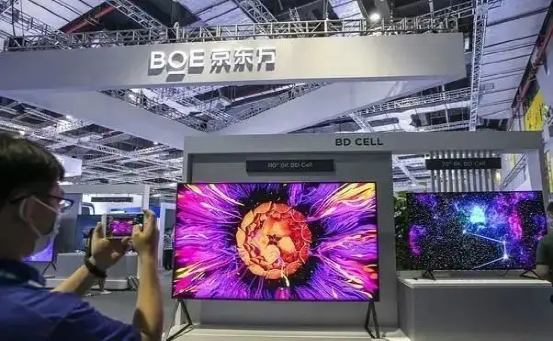

京东方追了30年，尽管和三星还有一定的差距，但技术上已经没有明显的代差，称其为国际领先水平，一点也不为过。

尽管京东方和苹果还在不断的谈判，那主要是在iPhone领域，iPad、苹果笔记本早早用上了物美价廉的京东方屏。

除了玩命研发，三星已经无路可走，而随着技术极限越来越近，研发突破越来越难，走错路的风险越来越大。

更何况，京东方身边，还有TCL等大量的中国面板企业。

2021年，面板行业以营收额来计算，中国公司市场份额达到41.5%，超越韩国公司（33.2%），终结了韩国企业在这一领域长达17年的霸主地位。

京东方以2193.10亿元的营收高居全国第一，紧随其后的是三星显示（31.7万亿韩元，约合人民币1650亿元）、LGD（29.9万亿韩元），TCL华星排名第四，营收达到881亿元，首次超过友达（3706.9亿元新台币，约合人民币840亿元）和群创光电（3501亿元新台币）。

最后一座山峰

事实上，内存和SSD也好，液晶面板也好，都属于芯片行业。

只不过它们对制程的要求不像手机芯片那么“变态”，随着中国企业不断的追平技术鸿沟，这些行业逐渐成为中国的“自留地”。

作为芯片产业产值最高的“山峰”之一，中国取得了阶段性成果。

下一个目标，只剩下了一个：光刻机。

从闪存芯片到液晶面板两大领域，我们可以得出一个超越路线图：

先做行业低端，低端的价格低到发指，让对手除了突破技术极限外无路可走，同时对高端技术进行围追堵截，在国有资本和民营资本抱团的基础上，实现饱和式攻击。

高端技术进展到什么程度了？

其实看看ASML的销量就明白了（尽管最高端的EUV还不卖），为什么呢？因为它最明白，卖的晚了，就卖不出去了：

根据ASML发布的2022年第一季度财报数据显示，收入构成当中有34%来源于中国大陆。相对于2021年第4季度的22%，有了大幅度的提升。

这款电源适配器设计独到，支持PD快充，还能换插脚，拆解看看

前言

充电头网拿到了石龙富华推出的一款45W PD电源适配器UES45LCP-SPC，这款适配器为固定式可更换插脚，自带5个替换插脚，并具备90-264VAC交流输入，满足不同国家和地区使用。适配器采用黑色塑料外壳，在背面设有USB-C输出接口。

适配器具备45W输出功率，支持PD3.0，QC3.0，QC2.0和PPS快充，满足主流笔记本电脑，安卓手机以及平板电脑充电需求。下面就带来石龙富华这款45W电源适配器的拆解，一起看看内部的方案和用料。

石龙富华45W PD电源适配器外观

石龙富华45W PD快充电源适配器采用PC阻燃材质黑色外壳，机身表面哑光处理，可以有效抗指纹，设计上整体风格显得很简约。

电源适配器输入端插脚为可拆卸设计，产品共配备有国标、美规、英规、欧规、澳规五类插脚，覆盖全球主要地区使用需求。

机身插脚端设有定位凸起以及固定卡扣，通过按压脱扣方式实现机身与插脚分离。

机身背面印有电源适配器详细参数信息，100-240V宽幅电压输入以及CCC、UL、CE、PSE、NOM等安规认证，为产品在各个地区正常使用提供支持。

电源适配器参数特写

型号：UES45LCP-SPC

输出：100-240V~50/60Hz 1.3A

输出：5V3A、9V3A、12V3A、15V3A、20V2.25A

制造商：东莞市石龙富华电子有限公司

产品还通过了VI级能效认证，能效方面表现也非常好。

机身顶面配置单USB-C接口，靠一侧布局，方便用户插线使用。

实测电源适配器机身长度为79.98mm。

高度为58.7mm。

厚度为29.96mm。

产品拿在手上的大小直观感受。

另外测得电源适配器带国标插脚重量约为128g。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及3.3-5.9V3A、3.3-11V2A两组PPS电压档位。

石龙富华45W PD电源适配器拆解

看完了石龙富华这款45W PD电源适配器的外观和展示，下面就进行拆解，一起看看内部的方案和用料。

首先沿壳体接缝拆开电源适配器外壳。

电源输入线通过导线焊接连接。

断开连接导线，分开插座模块与PCBA模块的连接。

PCBA模块通过壳体内部开槽固定。

从壳体内部取出PCBA模块。

PCBA模块正面元件大面积打胶填充固定。

另一面设有铝制散热片为开关管散热。

使用游标卡尺测得PCBA模块长度约为73.6mm。

PCBA模块宽度约为44.4mm。

PCBA模块厚度约为22.4mm。

PCBA模块正面一览，左下角焊接保险丝，压敏电阻，安规X2电容。左上角焊接共模电感。右侧为高压滤波电容，变压器，上方为初级开关管。右侧焊接滤波固态电容和协议小板。

清理掉元件之间填充的导热胶。

PCBA模块背面一览，右侧交流输入端焊接两颗整流桥，左下方焊接初级主控芯片，在左上角焊接两颗贴片Y电容，下方焊接反馈光耦。左下角焊接同步整流控制器和同步整流管。

通过对PCBA模块的观察发现，石龙富华这款45W电源适配器采用反激开关电源设计，宽电压范围输出。输出电压由协议芯片通过光耦进行反馈，下面我们就从输入端开始了解各个器件的信息。

PCBA模块输入端一览，焊接保险丝，压敏电阻，安规X2电容和共模电感。

输入端保险丝规格为3.15A/250V。

压敏电阻来自风华，型号FNR10K621，用于输入浪涌保护。

NTC热敏电阻丝印3D-9，用于抑制上电的浪涌电流。

黄色安规X2电容规格为0.47μF。

共模电感采用磁环绕制，底部焊接绝缘支架。

两颗整流桥来自平伟，型号TMBF310，规格为3A1000V，半桥接法均摊发热，降低温升。

高压滤波电容采用日系电容，为KXN系列小型化高纹波长寿命电解电容，105℃下10000小时寿命，规格为400V82μF。

初级主控芯片来自南芯科技，型号SC3030，是一颗高性能反激控制器，支持CCM/QR/DCM工作模式。芯片具备自适应开关频率折返，用于提升全负载范围的转换效率。重载和满载时，以最高开关频率运行，轻载下通过谷底开通来获得高效率。空载时在低功耗模式下运行，从而降低系统的待机功耗。

南芯科技SC3030具备全面的保护功能，支持VDD过压保护，VDD欠压锁定，支持逐周期限流保护，支持双重过流保护，支持输出过压保护，过载保护等保护功能，采用小巧的SOT23-6封装。

南芯科技 SC3030 资料信息。

为主控芯片供电的滤波电容采用日系电容，为LE系列小型长寿命电解电容，105℃下10000小时寿命，规格为100V10μF。

初级开关管采用螺丝固定在散热片上。

开关管来自吉林华微，型号JCS12N65FT，NMOS，耐压650V，导阻780mΩ，采用TO220MF封装。

变压器磁芯粘贴胶带绝缘，标签标注充电器型号UES45LCP-SPC。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

亿光EL1019光耦用于输出电压反馈调节。

同步整流控制器来自南芯科技，型号SC3501，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最高可达22V，最低可低至0V，满足PD快充应用。专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。

南芯科技 SC3501 详细资料。

同步整流管来自扬杰电子，型号YJD88G12A，NMOS，耐压120V，导阻7.5mΩ，采用TO252封装。

另一侧焊接滤波固态电容和协议小板。

两颗滤波固态电容规格均为470μF25V。

协议小板一面焊接协议芯片，电流检测电阻和USB-C母座。

另一面焊接TVS二极管，VBUS开关管。小板预留了导线焊盘，支持不带线和带线适配器应用。

快充协议芯片同样来自南芯科技，型号为SC2151A。该芯片采用16-pin QFN 4*4mm封装，是一颗支持PD和DP/DM快充协议的控制器，内部集成反馈环路，支持最新的Type-C和PD3.0标准，同时还支持使用DP/DM接口的专有快充协议，适用于各类适配器应用。

南芯科技SC2151A内部集成了32位高性能MCU内核，集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层，VCONN供电。

此外，针对快充适配器方案内置了输出放电路径、内置可编程反馈补偿、电压电流检测、10bit高性能ADC、两个10bit DAC、NMOS通路管驱动、I2C通信接口以及丰富的保护电路，为适配器等应用提供了简单高效的协议控制器解决方案。据充电头网了解到，该芯片已经获得USB-IF PD3.0认证，TID：4869。

充电头网通过拆解了解到，南芯SC2151A协议芯片还被绿联30W PD快充氮化镓充电器、古石科技30W PD快充氮化镓充电器、安克30W迷你氮化镓快充、努比亚30W氮化镓快充充电器等知名品牌的数十款产品采用，产品质量获客户一致认可。

输出VBUS开关管来自扬杰电子，型号YJQ30N03A，NMOS，耐压30V，导阻8.5mΩ，采用DFN3.3*3.3封装。

USB-C母座采用过孔焊接固定，黑色舌片内夹钢片。

全部拆解一览，来张全家福。

充电头网拆解总结

石龙富华这款PD电源适配器具备45W输出功率，适配器设有多个可更换插脚供替换，并支持90-264V宽电压输入，满足不同国家和地区使用。适配器为单USB-C输出接口，支持PD3.0，QC3.0，QC2.0和PPS等快充协议，满足笔记本电脑和手机等设备充电需求。

充电头网通过拆解了解到，石龙富华这款45W适配器采用反激电源架构，初级控制器，同步整流控制器和协议芯片均来自南芯科技，采用SC3030+SC3501+SC2151A芯片组合，初级开关管来自吉林华微，同步整流管来自扬杰电子。内部采用日系电容滤波，均为10000小时长寿命系列，输出采用固态电容滤波，内部做工用料扎实。
