空调器遥控接收电路的结构及工作原理

空调器的遥控接收电路主要用于接收遥控器发送的人工指令，并将接收到的信号进行放大、滤波、整形等一系列的处理后，将其变成控制信号，并送到室内机的微处理器中，做进一步的指令控制。

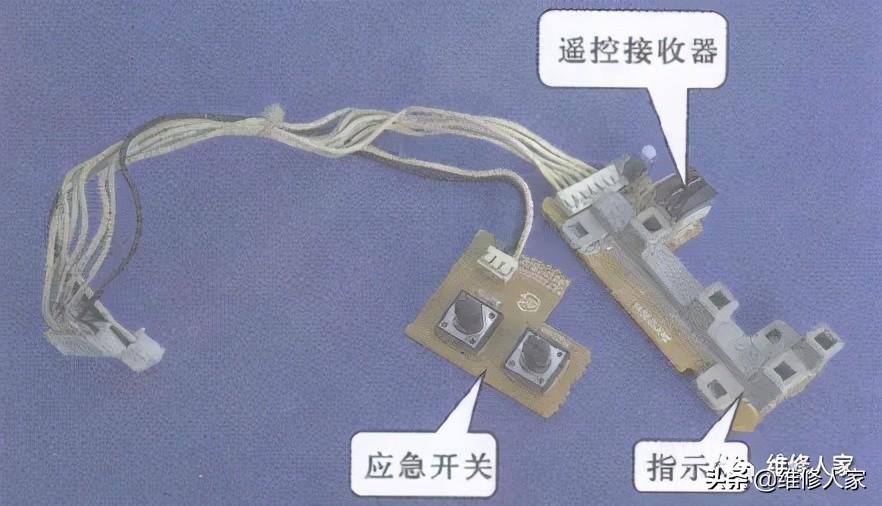

空调器的遥控接收电路如下图所示，遥控信号接收电路中的黑色器件为遥控接收器，也称为红外接收电路组件。

当用户操作遥控器时，遥控器发送的红外光信号送入空调器遥控接收电路中，遥控接收器将接收到的红外光信号转换成电信号，电信号通过放大、滤波、整形，然后变成控制信号，再将控制信号送入室内机的微处理器芯片中。微处理器收到控制信号后，对信号进行译码识别，并对照其内部的存储程序输出各种控制指令，完成对空调器的控制，如对风扇电机、压缩机、步进电机等进行控制。

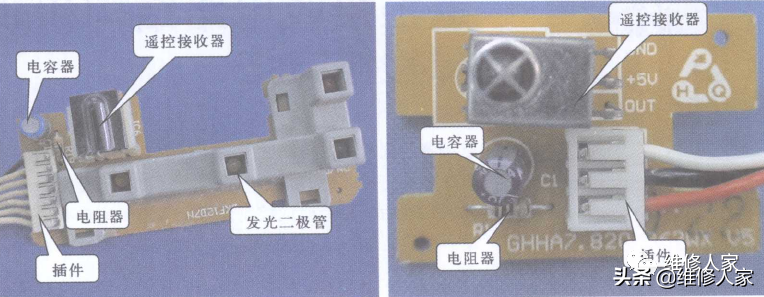

不同型号的空调器其遥控接收电路基本是相同的，只是其中的器件并不完全相同而已，但其中的主要器件均为遥控接收器，下图所示为两种不同型号空调器的遥控接收电路。

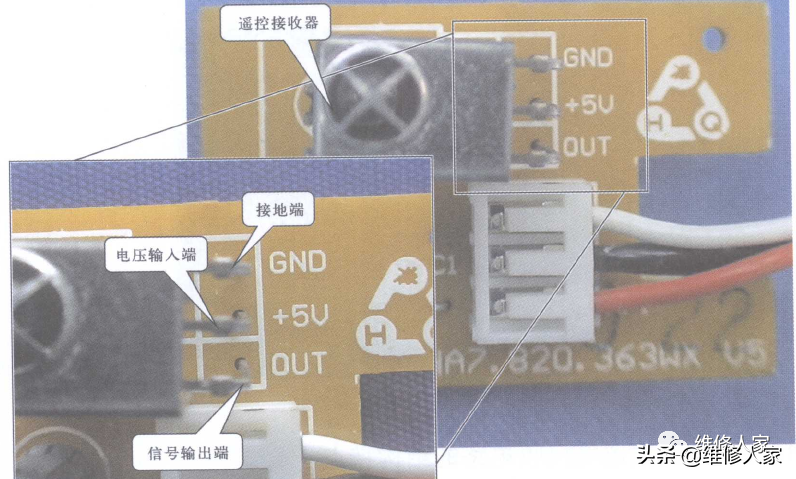

遥控接收电路中的遥控接收器主要有三个引脚端，分别为接地端、电源供电端和信号输出端，如下图所示，可以通过遥控接收电路板中的标识进行区分。

2、空调器遥控接收电路的工作原理

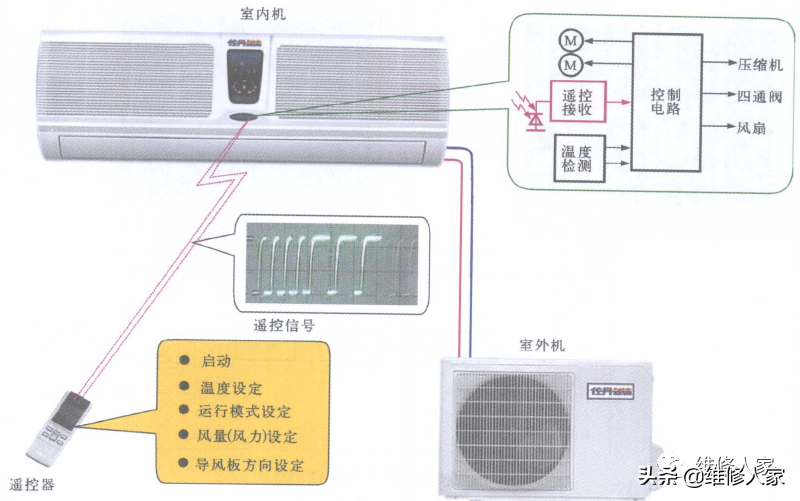

下图所示为典型空调器遥控接收电路的功能框图。空调器工作时，用户通过遥控器向空调器发出红外光启动指令，遥控接收电路在接收到红外光启动指令后，将红外光 信号转换为电信号，并将该信号传送给微处理器。微处理器收到控制指令后便会根据程序启动空调器的各种电气元件，使整机进入工作状态。

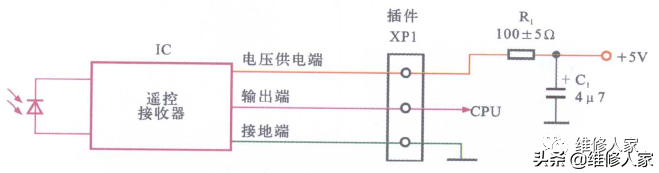

下图所示为典型空调器遥控接收电路的工作原理图。

空调器正常工作时，通过插件XP1及电容C1、电阻R1后为遥控接收器提供+5V的电压，遥控接收器的另外两个端子分别为信号输出端和接地端。当遥控接收器接收到遥控器发送来的红外脉光信号后，遥控接收器将红外光信号转换成电信号并经处理后从其输出端输出，经插件XP1后送给微处理器。

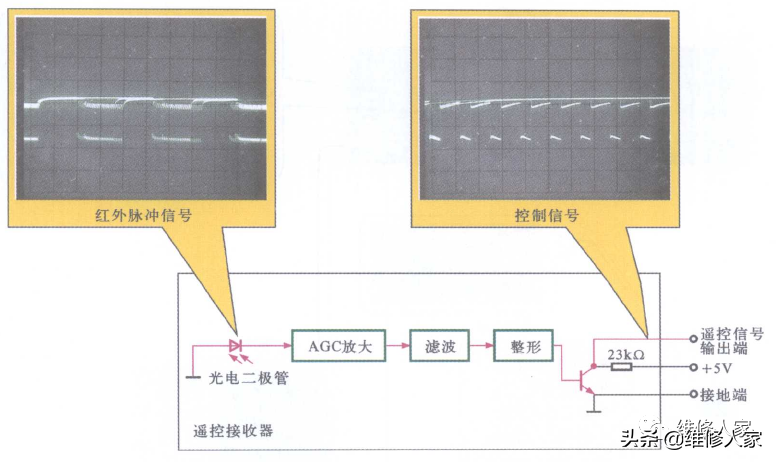

在遥控接收器电路中，主要的部件为遥控接收器。下图所示为遥控接收器的工作原理示意图。

当遥控器发出红外光遥控信号后，遥控接收器的光电二极管将接收到的红外脉冲信 号（光信号）转变为控制信号（电信号），再经AGC放大（自动增益控制）、滤波和整形后，将控制信号传输给微处理器。
