芯片线路验证-FIB测试

聚焦离子束（FIB）技术类似于聚焦电子束技术，其主要不同是用离子源代替电子源，用离子光学系统代替电子光学系统。

FIB系统以镓或铟为离子源，在离子束流较小时作为扫描离子显微镜，其原理与之相似。当离子束流比较大时，可以对靶材料进行部分去除与淀积，作为芯片电路修改与部分剖切面。

聚焦式离子束技术是一种精密的微纳加工技术，它通过静电透镜系统将镓元素离子化为正离子，然后聚焦成细小的束流，对材料表面进行精确加工。这项技术广泛应用于微电路的加工和修复，以及三维纳米结构的制备。

在加工过程中，首先使用高束流强度引入辅助气体进行刻蚀，以快速去除材料，这一步骤大约需要10到15分钟。为了提高效率，可以采用辅助气体增强刻蚀技术，这可以显著减少加工时间。

在材料被大量去除后，使用中等束流强度（250-500帕斯卡）进行剖面的精细加工，以清除表面杂质。随后，使用较小的束流（28帕斯卡）对剖面进行抛光处理，以获得光滑的表面。

最后，将样品倾斜52度，利用聚焦离子束的最小束流对轮廓进行扫描。通过二次电子或二次离子成像技术，可以对轮廓的微观缺陷进行详细分析。

这种技术的应用不仅限于材料加工，还包括对材料表面特性的深入研究，为材料科学和纳米技术的发展提供了强有力的工具。同时，为了对材料进行深入的失效分析及研究，金鉴实验室已具备Dual Beam FIB-SEM业务，包括透射电镜(TEM)样品制备，材料微观截面截取与观察、样品微观刻蚀与沉积以及材料三维成像及分析等。

聚焦离子束剖面制样技术可用于元器件失效分析、生产线工艺异常分析、IC 工艺监控（如光刻胶的切割）等。分析失效电路是否存在设计错误或者制作缺陷，分析造成电路制作低成品率原因以及研究改进电路制造过程控制等，并在疑似问题器件部位做出阶梯式剖面以观察和分析缺陷。

聚焦离子束（FIB) 的特点

FIB利用高强度聚焦离子束对材料进行纳米加工，配合扫描电镜（SEM）等高倍数电子显微镜实时观察，成为了纳米级分析、制造的主要方法。

目前已广泛应用于半导体集成电路修改、离子注入、切割和故障分析等。

聚焦离子束（FIB) 应用介绍

1、在IC生产工艺中，发现微区电路蚀刻有错误，可利用FIB的切割，断开原来的电路，再使用定区域喷金，搭接到其他电路上，实现电路修改，最高精度可达5nm。

2、产品表面有异物，腐蚀和氧化等微纳米级缺陷需要对缺陷和基材之间的界面进行观测，使用FIB可对其进行精确定位切割并在缺陷处制备截面样品，然后通过SEM对其进行界面观测。

3、微米级大小试样，经表面处理后成膜，需观察其组织，与基材结合情况，可用FIB裁切制样后用SEM进行观测。

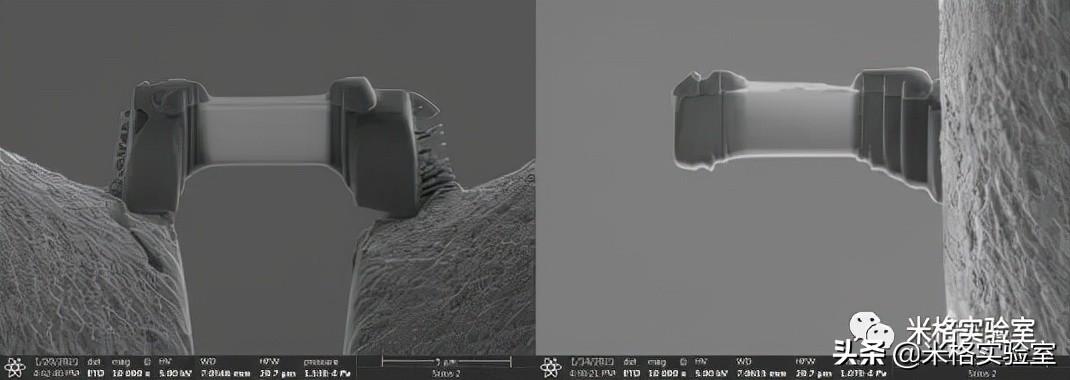

4、FIB制备透射电镜超薄样，利用FIB精确的定位性对样品进行减薄，可以制备出厚度100nm左右的超薄样品。

FIB常见应用明细及原理分析

FIB常见应用明细及原理分析

系统及原理

双束聚焦离子束系统可以简单理解为单束聚焦离子束系统与普通SEM的耦合。单束聚焦离子束系统由离子源、离子光学柱、束描画系统、信号采集系统和样品台5部分构成。离子束镜筒的顶端是离子源，在离子源上加较强的电场来抽取出带正电荷的离子，这些离子通过静电透镜及偏转装置的聚焦和偏转来实现对样品的可控扫描。样品加工是通过将加速的离子轰击样品使其表面原子发生溅射来实现，同时产生的二次电子和二次离子被相应的探测器收集并用于成像。

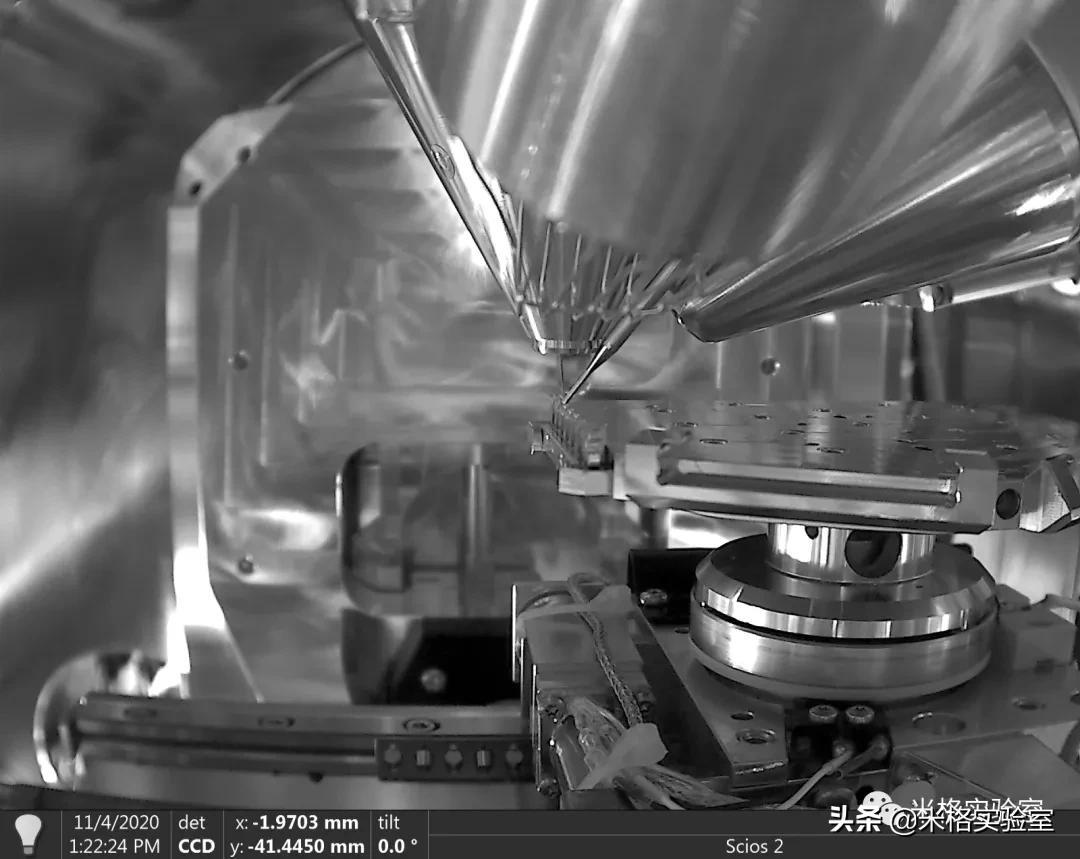

常见的双束设备是电子束垂直安装，离子束与电子束成一定夹角安装，如图所示。通常称电子束和离子束焦平面的交点为共心高度位置。在使用过程中样品处于共心高度的位置即可同时实现电子束成像和离子束加工，并可以通过样品台的倾转使样品表面与电子束或离子束垂直。

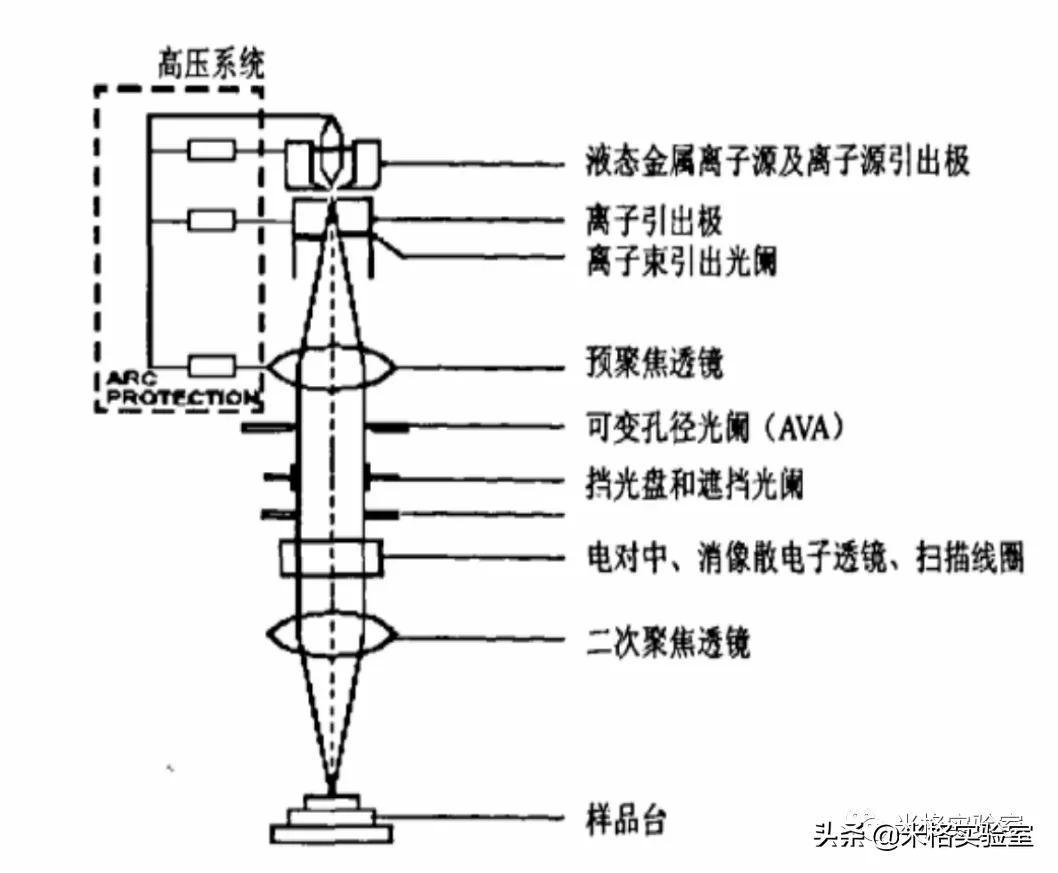

典型的离子束显微镜包括液态金属离子源及离子引出极、预聚焦极、聚焦极所用的高压电源、电对中、消像散电子透镜、扫描线圈、二次粒子检测器、可移动的样品基座、真空系统、抗振动和磁场的装置、电路控制板和电脑等硬件设备，如图所示：

外加电场于液态金属离子源，可使液态镓形成细小尖端，再加上负电场牵引尖端的镓，而导出镓离子束。在一般工作电压下，尖端电流密度约为10-4A/cm2，以电透镜聚焦，经过可变孔径光阑，决定离子束的大小，再经过二次聚焦以很小的束斑轰击样品表面，利用物理碰撞来达到切割的目的，离子束到达样品表面的束斑直径可达到7纳米。

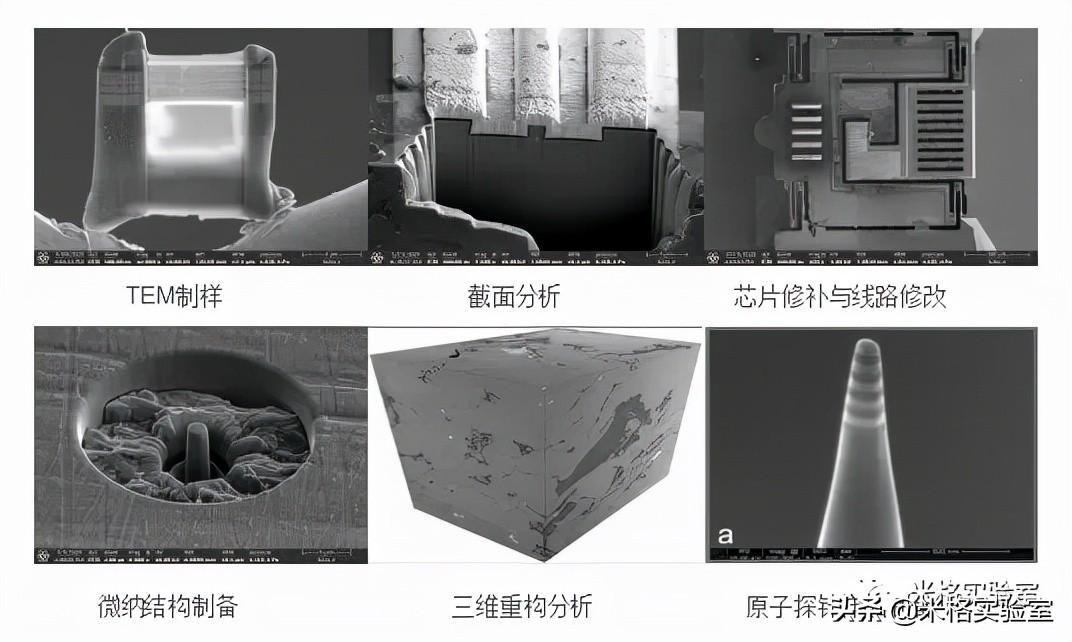

设备部分应用

1 TEM制样

2 截面分析

3 芯片修补与线路修改

4 微纳结构制备

5 三维重构分析

6 原子探针样品制备

7 离子注入

8 光刻掩膜版修复

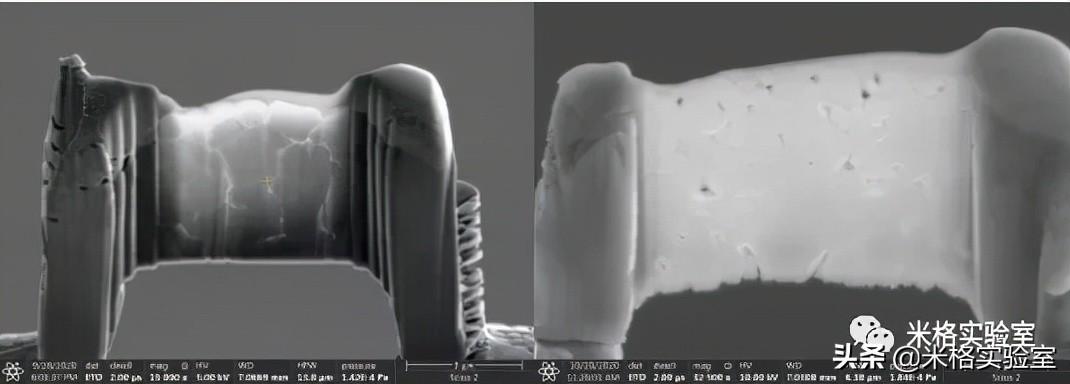

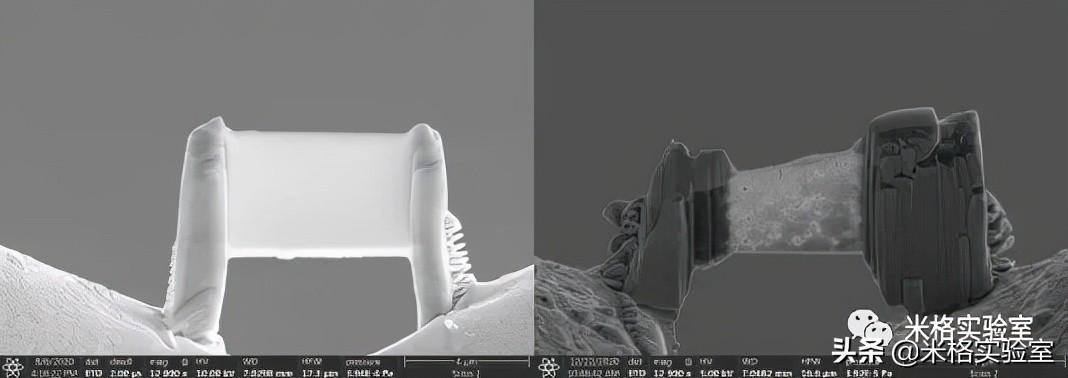

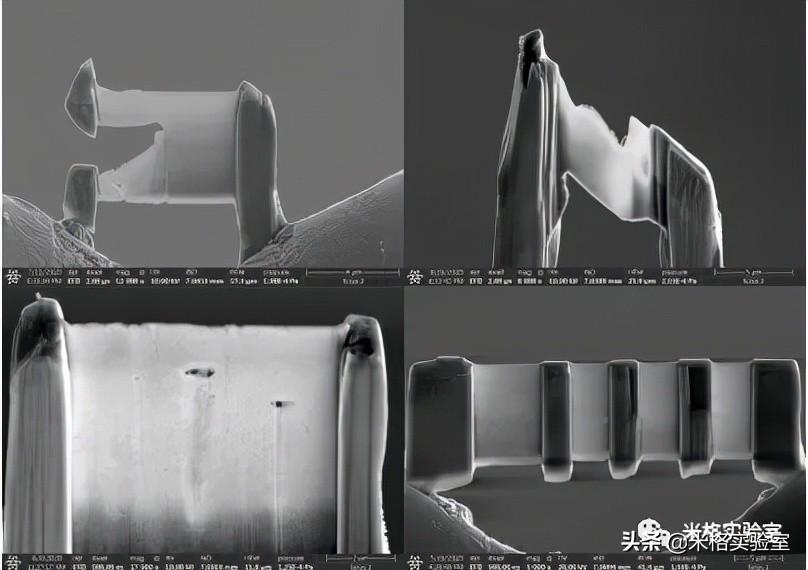

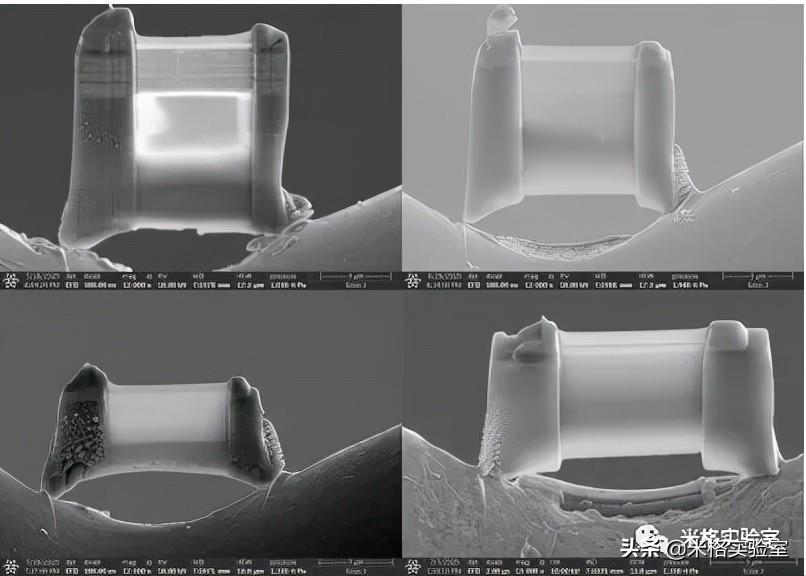

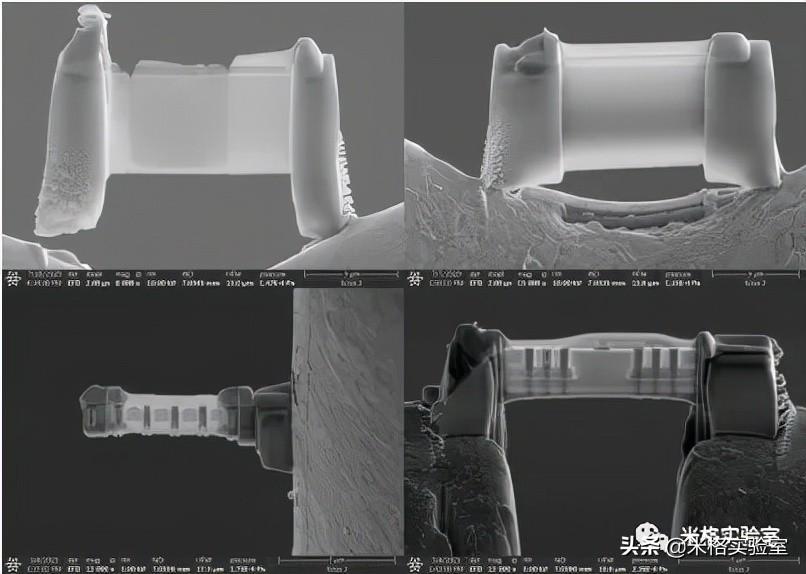

常用的TEM制样

1、半导体薄膜材料

此类样品多为在平整的衬底上生长的薄膜材料，多数为多层膜（每层为不同材料），极少数为单层材料。多数的厚度范围是几纳米-几百纳米。制备样品是选用的位置较多，无固定局限。

2、半导体器件材料

此类样品多为在平整的衬底上生长的有各种形状材料，表面有图形，制样范围有局限。

3、金属材料

金属材料，多为表面平整样品，也有断口等不规则样品，减薄的区域多为大面积。

4、电池材料

电池材料多为粉末，每个大颗粒会有许多小颗粒组成，形状多为球形，由于电池材料元素的原子序数较小，pt原子进入在TEM下会较为明显，建议保护层采用C保护。

5、二维材料

此类样品为单层或多层结构，如石墨烯等，电子束产生的热效应会对其造成损伤，在制备样品前需要在表面进行蒸镀碳的处理，或者提前在表面镀上保护膜。

6、地质、陶瓷材料

此类样品导电性能差、有些会出现空洞，制备样品前需要进行喷金处理，材料较硬，制备时间长。

7、原位芯片

用原位芯片代替铜网，将提取出来的样品固定在芯片上，进行减薄。

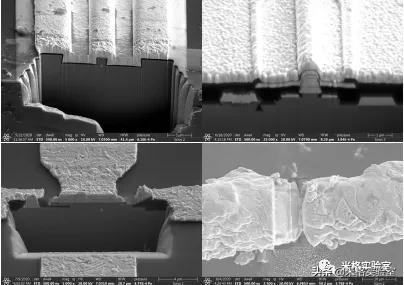

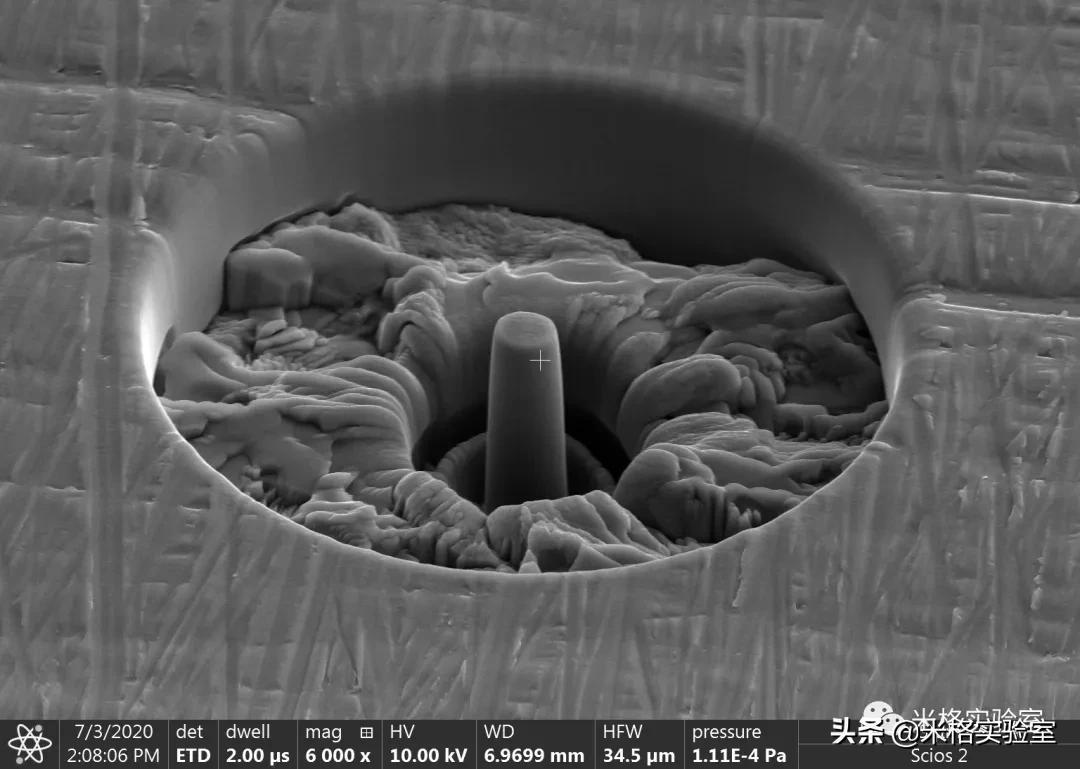

截面分析

利用FIB的溅射刻蚀功能可以对样品进行定点切割，观察其横截面（cross-section）表征截面形貌尺寸，同时可以配备结合元素分析（EDS）系统等，对截面成分进行分析。一般用于芯片、LED等失效分析领域，一般IC芯片加工过程中出现问题，通过FIB可以快速定点的进行分析缺陷原因，改善工艺流程，FIB系统已经成为现代集成电路工艺线上不可缺少的设备。

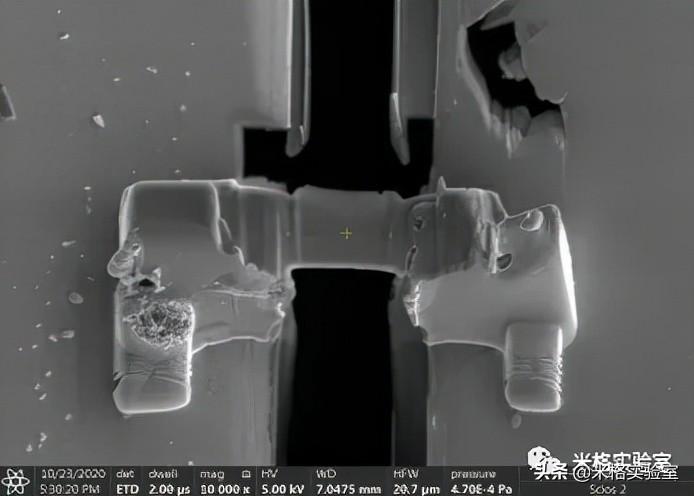

芯片修补与线路编辑

在IC设计中，需要对成型的集成电路的设计更改进行验证、优化和调试。当发现问题后，需要将这些缺陷部位进行修复。目前的集成电路制程不断缩小。线路层数也在不断增加。运用FIB的溅射功能，可将某一处的连线断开，或利用其沉积功能，可将某处原来不相连的部分连接起来，从而改变电路连线走向，可查找、诊断电路的错误，且可直接在芯片上修正这些错误，降低研发成本，加速研发进程，因为其省去了原形制备和掩模变更的时间和费用。

微纳结构制备

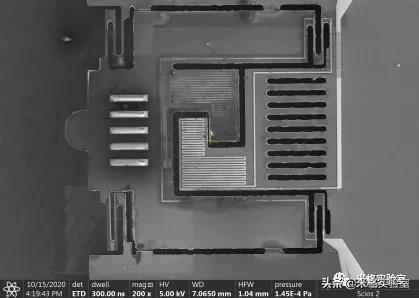

FIB系统无需掩膜版，可以直接刻出或者在GIS系统下沉积出所需图形，利用FIB系统已经可以制备微纳米尺度的复杂的功能性结构，包括纳米量子电子器件，亚波长光学结构，表面等离激元器件，光子晶体结构等。通过合理的方法不仅可以实现二维平面图形结构，甚至可以实现复杂三维结构图形的制备。

三维重构分析

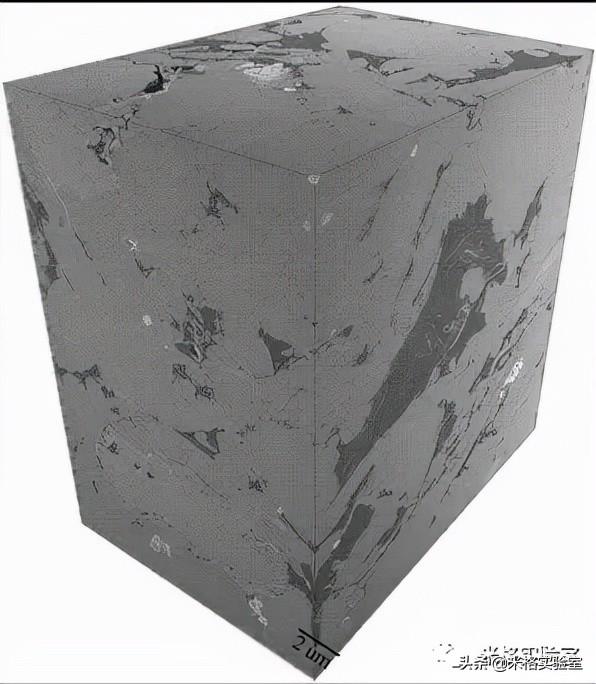

使用FIB对材料进行三维重构的3D成像分析也是近年来增长速度飞快的领域。此方法多用于材料科学、地质学、生命科学等学科。三维重构分析目的主要是依靠软件控制FIB逐层切割和SEM成像交替进行，最后通过软件进行三维重构。FIB三维重构技术与EDS有效结合使得研究人员能够在三维空间对材料的结构形貌以及成分等信息进行表征；和EBSD结合可对多晶体材料进行空间状态下的结构、取向、晶粒形貌、大小、分布等信息进行表征

原子探针样品制备

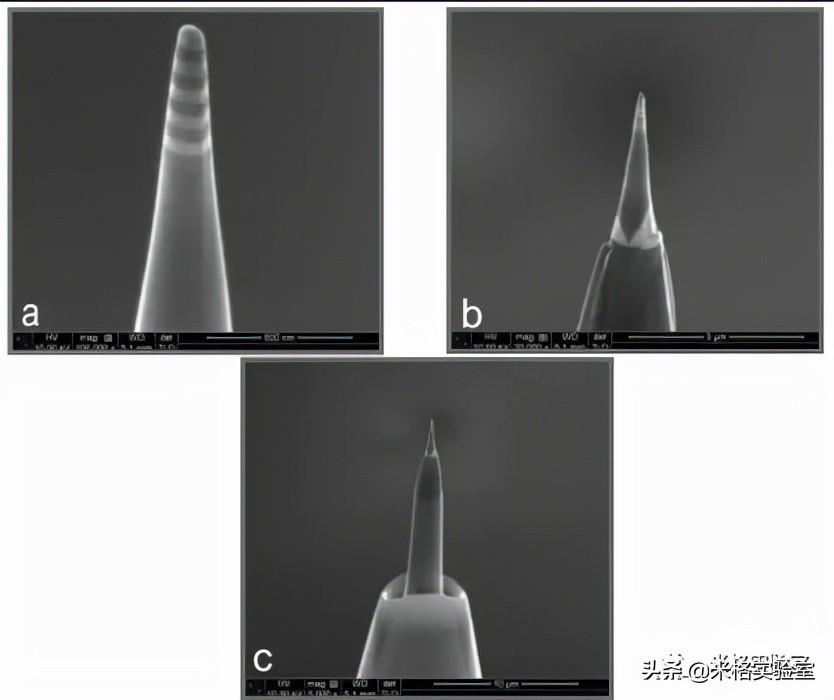

原子探针( AP) 可以用来做三维成像( Atom Probe Tomography，APT) ，也可以定量分析样品在纳米尺度下的化学成分。要实现这一应用的一个重要条件就是要制备一个大高宽比、锐利的探针，针尖的尺寸要控制在100 nm 左右。对原子探针样品的制备要求与TEM 薄片样品很接近方法也类似。首先选取感兴趣的取样位置，在两边挖V 型槽，将底部切开后，再用纳米机械手将样品取出。转移到固定样品支座上，用Pt 焊接并从大块样品切断。连续从外到内切除外围部分形成尖锐的针尖。最后将样品用离子束低电压进行最终抛光，消除非晶层，和离子注入较多的区域。

离子注入

离子束注入改性研究也是FIB加工的一个基础性研究课题。例如采用高能离子束轰击单晶硅表面，当注入量充分的时候，离子轰击将在样品表层引入空位、非晶化等离子轰击损伤。在此过程中注入离子与材料内部有序排列的Si 原子发生碰撞并产生能量传递，使得原本呈有序排列的Si 原子无序化，在表面下形成一层非晶层。注入的离子在碰撞过程中失去能量，最终停留在距离表面一定深度的区域。

光刻掩膜版修复

在普通光学光刻中，掩膜版是图形的起源，但是经过长时间使用，掩膜版上的图形会出现损伤，造成光刻后的图形缺陷，掩膜版造价高，如果因为掩膜版上一个小的图形缺陷造成整个掩膜版的失效，重新制备掩膜版，成本高。利用FIB系统可以定点修复掩膜版的缺陷，方法简单，操作简单迅速。在透光区域的缺陷修复可以使用离子沉积，选择沉积C作为掩膜版的修复材料；在遮光区域的缺陷修复使用离子溅射，刻蚀掉遮光缺陷。不过使用FIB修复掩膜版最大的问题是会造成Ga离子污染，改变玻璃透光率造成残余缺陷，这点可以用RIE结合清洗的方法将有Ga离子注入的表层玻璃刻蚀去除，恢复玻璃透光率。
