电子科普:集成电路是如何确定方向的,那么多引脚为什么贴不错?

在设计电路的时候,根据不同的需求,需要用到不同的芯片,有可能会用到多引脚的芯片,例如LQFP-48封装、QFN-24封装,甚至BGA封装等。如下图所示。

1-多引脚的芯片

工程师将PCB设计好后,需要焊接板子做样品,即使集成芯片有非常多的引脚,但是人工/机器在焊接的时候,依然能区分引脚的方向,那他们是如何确定引脚的方向的呢?不管是多脚直插芯片还是多脚贴片芯片,其辨别芯片引脚方向的方法是一致的,下面分四种情况来介绍如何区分芯片的引脚方向。

1.带豁口标识的芯片

这类芯片在壳体的一端会有一个半圆形的豁口,而这个豁口就是芯片的标记方向。将该类芯片平放,豁口方向置于左侧。则豁口左下角为引脚的起点,豁口左上角为引脚的终点,引脚顺序按照逆时针方向递增。其典型图示如下图所示。

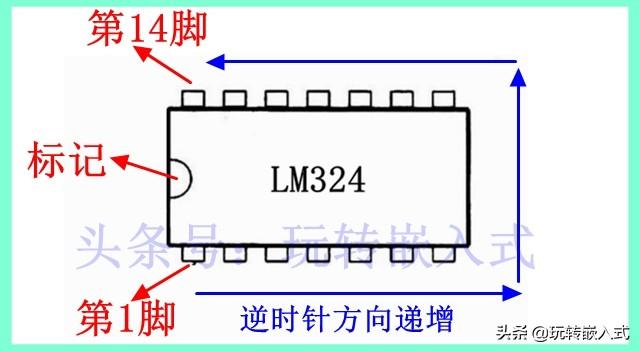

2-带豁口标识的芯片

以豁口为标记的情况多见于DIP类和SOP/SOIC类封装,即双列引脚的芯片,如LM258运放,LM393比较器等。

2.带圆点标识的芯片

这类芯片在壳体上会有一个凹陷的圆点,该圆点一般在某一个边角上。该圆点就是芯片的标识点。靠近圆点的引脚为起点,按照逆时针方向递增的原则,另一侧的引脚就是终点。该类芯片的典型图示如下图所示。

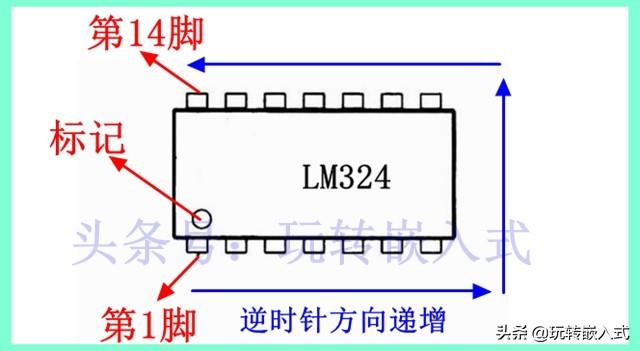

3-带圆点标识的芯片

该类芯片在双列直插/双列贴片和四边脚封装中都比较常见,如SOP封装、LQFP封装等。

4-LQFP封装示例

3.带横杠标识的芯片

还有一类芯片在其一端既没有豁口也没有圆点,取而代之的是一条横杠,该横杠即是芯片的方向标识。将该类芯片平方,横杠位于左侧,如下图所示。

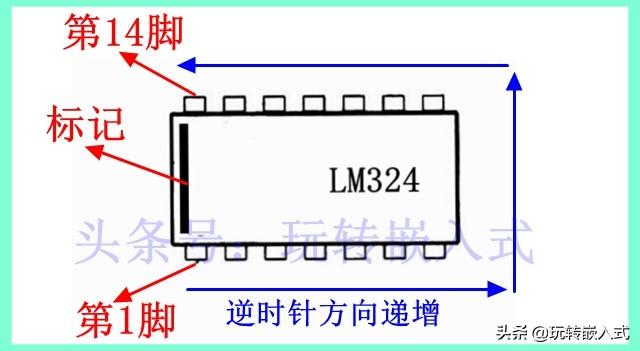

5-带横杠标识的芯片

横杆左下角的引脚是起点,左上角是终点,按照逆时针方向递增。该类标识方法多见于DIP、SOP、SOIC、TSSOP封装中。

4-无标识的芯片

还有一类芯片没有豁口、没有圆点,甚至没有横杠,表面只有丝印,那么该类芯片如何辨识引脚方向呢?

该类芯片是通过丝印来辨识的。将芯片平方,使丝印字母处于正向状态,则左下角为引脚起点,左上角为引脚终点。如下图所示。

5-无标识的芯片

这种情况常见于DIP、SOP、SOIC、TSSOP封装中。

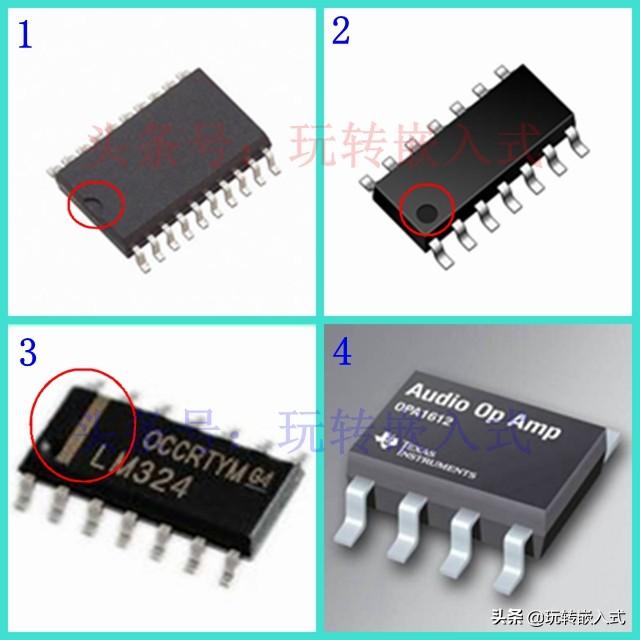

6-这四种情况汇总

大多数的多引脚芯片都是通过以上四种情况来辨别方向的,在手工焊接的时候,可以根据圆点、豁口、横杠、丝印等来确定集成电路/芯片的方向。

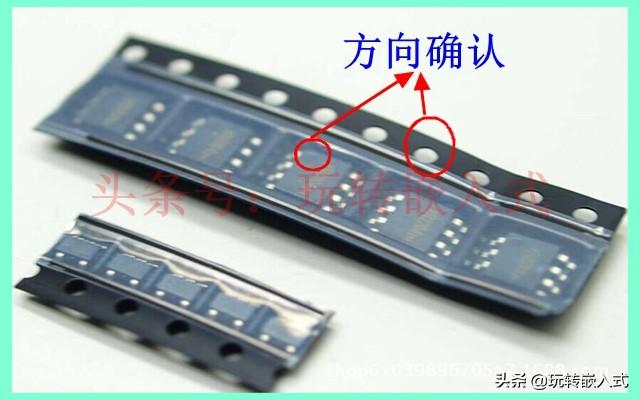

对于编带包装的芯片,细心的朋友可能会发现在编带上有很多小孔,编带内的芯片都是按照同一个方向排列的,通过该小孔即可以判断芯片的排列方向,也可以方便Feeder进料。如下图所示。

7-编带方向确认

推荐一个电子元器件基础入门的专栏,专门介绍电路设计中经常用到的各种元器件,包括元器件的基本知识、使用方法和应用电路等,并提供永久技术支持,感兴趣的朋友可以点击如下链接,或者访问我的主页→专栏→电子元器件基础入门

电子元器件基础入门(点击查看)

获取更多电子设计相关的内容,可以关注我的头条号:玩转嵌入式

集成电路有哪些封装,如何识别芯片引脚?

1封装

集成电路的封装形式是安装半导体集成电路芯片用的外壳。它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用,同时还通过芯片上的接点用导线连接到封装外壳的引脚上,这些引脚又通过印制电路板上的导线与其他器件相连接,从而实现内部芯片与外部电路的连接。封装技术的好坏又直接影响到芯片自身性能的发挥和与之连接的印制电路板(PCB)的设计和制造。因此封装形式是至关重要的。

集成电路的封装形式有多种。按照封装外形分,主要有直插式封装、贴片式封装、BOA封装、CSP封装等类型。按照封装材料分,主要有金属封装、塑料封装和陶瓷封装等。常见集成电路的封装形式如表1所示。

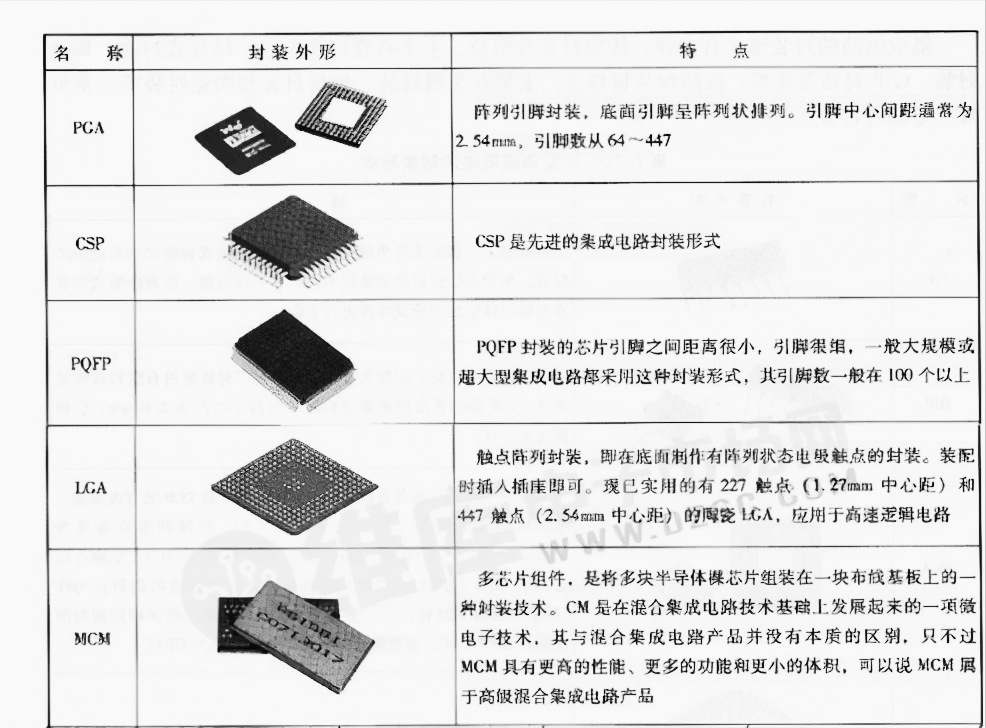

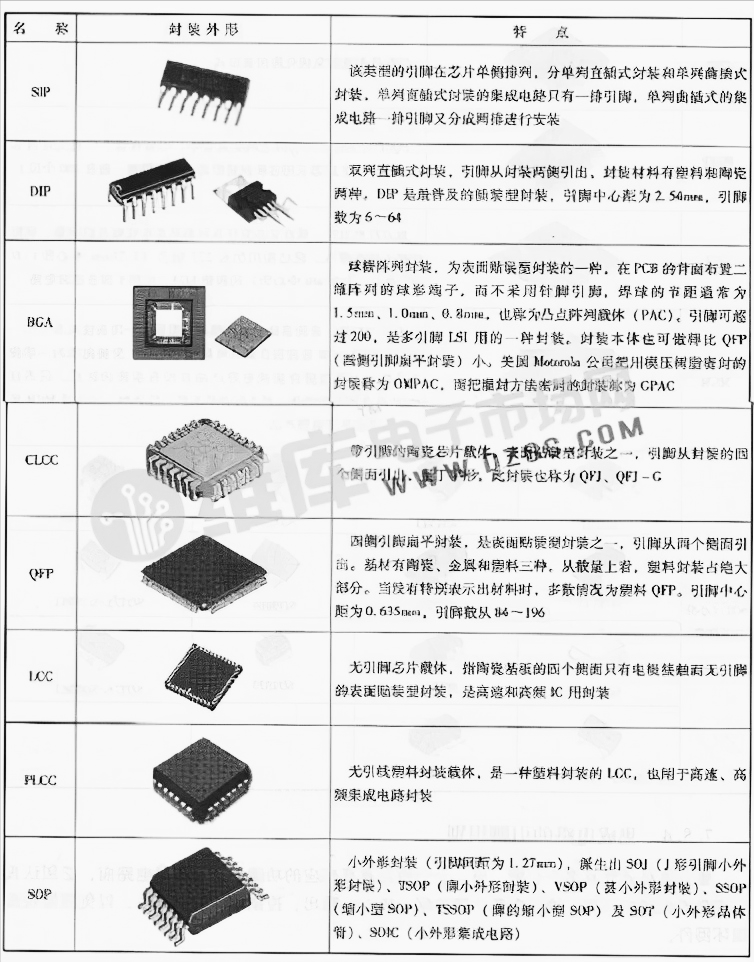

表1常见集成电路的封装形

2集成电路的引脚识别

集成电路通常有多个引脚,每一个引脚都有其相应的功能。使用集成电路前,必须认真识别集成电路的引脚,确认电源、接地端、输人、输出、控制端等的引脚号,以免因接错而损坏器件。

几种常见的集成电路封装形式及引脚识别如表2所示。

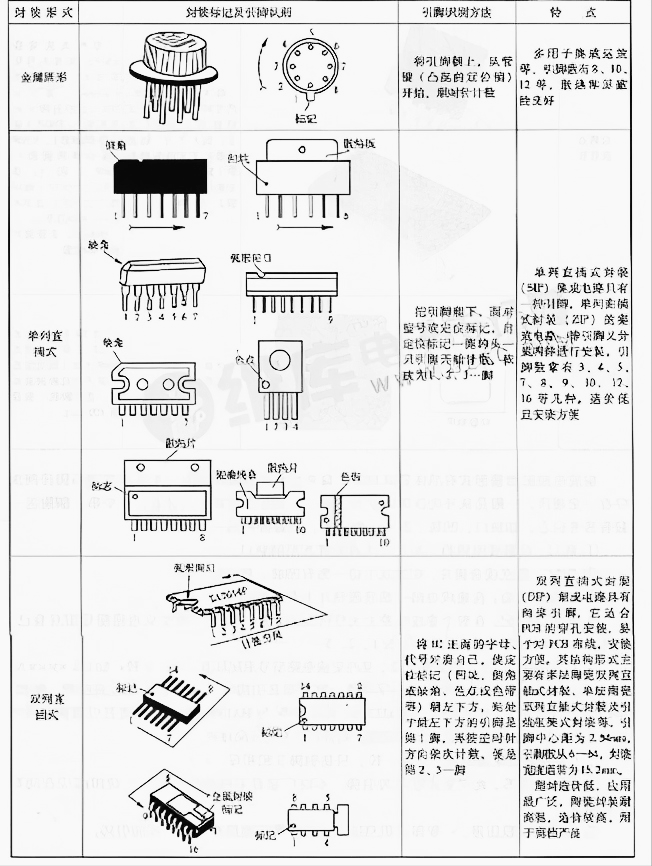

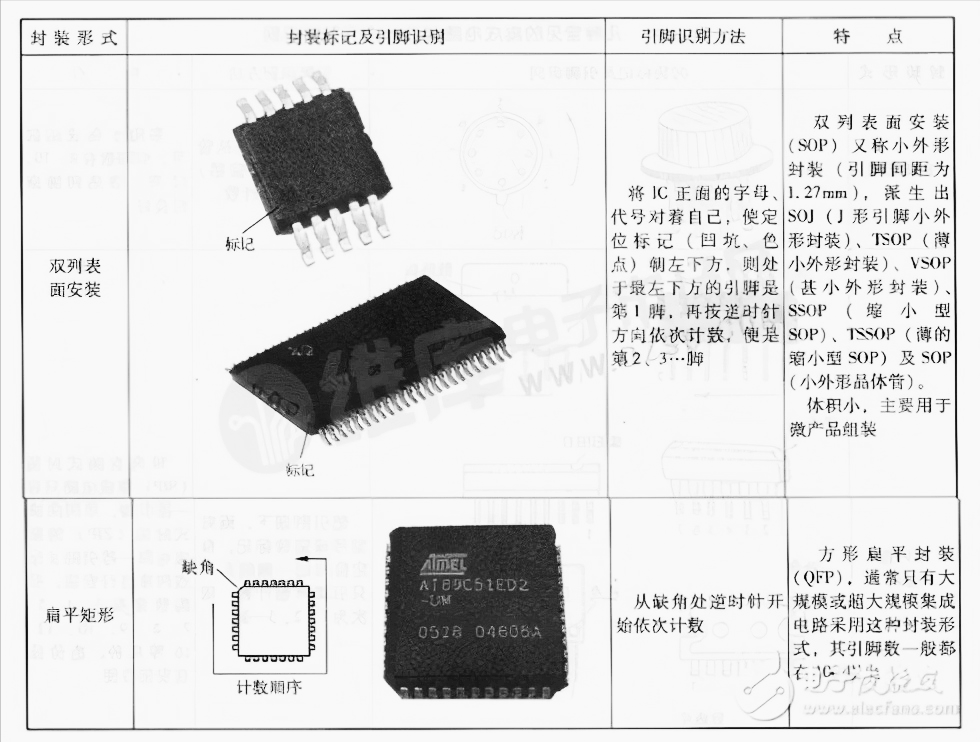

表2几种常见的集成电路封装形式及引脚识别

集成电路的封装形式有晶体管式封装、扁平封装和直插式封装。集成电路的引脚排列次序有一定规律,一般是从外壳顶部向下看,从左下角按逆时针方向读数,其中第一脚附近一般有参考标志,如缺口、凹坑、斜面、色点等。引脚排列的一般顺序如下。

①缺口。在集成电路的一端有一半圆形或方形的缺口。

②凹坑、色点或金属片。在集成电路一角有凹坑、色点或金属片。

③斜面、切角。在集成电路一角或散热片上有斜面切角。

④无识别标记。在整个集成电路上无任何识别标记,一般可将集成电路型号面对自己,正视型号,从左下向右逆时针依次为1、2、3……

⑤有反向标志“R”的集成电路。某些集成电路型号末尾标有“R”字样,如HA××××A、HA××××AR。若其型号后缀中有一字母R,则表明其引脚顺序为自右向左反向排列。例如,MS115P与M5115PR、HA1339A与HA1339B、HA1366W与HA1366WR等,前者其引脚排列顺序自左向右为正向排列,后者其引脚排列顺序则自右向左为反向排列。

以上两种集成电路的电气性能一样,只是引脚互相相反。

⑥金属圆壳形。此类集成电路的引脚,不同厂家有不同的排列顺序,使用前应查阅有关资料。

⑦三端集成稳压器。一般都无识别标记,各种集成电路有各种不同的引脚。

相关问答

贴片芯片引脚排列顺序?

贴片芯片的引脚排列顺序有很多种,不同的芯片厂商可能会采用不同的标准。以下是几种常见的引脚排列方式:1.直插式(DIP):这种排列方式是最常见的,引脚以2.5...

贴片芯片引脚肿么识别-ZOL问答

将芯片的接脚朝下,有文字的一面朝上(文字正向便于识读,通常横线在芯片的左边),有一个点的脚即为第1脚(即此时芯片的左下角),然后按逆时针方向数过去,芯片的左上...

芯片引脚的1,2,3……次序是怎么数的,顺时针还是逆时针,从哪...

普通芯片的引脚图都是俯视图,即芯片正面向上,人从上面向下看得到的图。芯片一般会在上面有1脚的标记,有的是一个圆点,有的是整个芯片起始脚边的标记,这个从数据...

一个三个脚的贴片芯片,上标G1,这是什么芯片?

G1是三极管2N5551的贴片封装标记G1是三极管2N5551的贴片封装标记

6853贴片电源芯片引脚功能?

回答如下:6853贴片电源芯片是一种集成电路芯片,其引脚功能如下:1.VIN:输入电压端,通常为DC电源。2.VOUT:输出电压端,通常为稳定的DC电压。3.GND:地...

ic电路识别管脚方法?

1、IC有缺口标志:弧形凹口位于集成电路的一个端部,电路板制作厂家识别管脚排列顺序的识別方法是,正视集成块外壳上所标的型号,弧形凹口下方左起第1脚为该集成...

贴片集成电路、SOT-23封装、参数、引脚定义、印字?

332,SOT23,P沟道MOSFET0.4A1A(峰值),20V。221,SOT346,22V300MW稳压二极管。A13,SOT23,180V200MA双二极管串联。2.4X,...

贴片送话器引脚功能?

贴片送话器的引脚功能解释1脚(LN):正线路脚,进入该脚的最大电流不得大于140mA,最高电压不能超过12V。2脚(GAS1):送话放大器增益调节脚。3脚(GA...贴片送话...

28脚贴片芯片引脚功能?

28脚贴片芯片的引脚功能因芯片类型不同而不同,一般都会有输入引脚、输出引脚、控制引脚、地址引脚等。具体功能可以参考芯片手册中的引脚描述。28脚贴片芯片...

AltiumDesigner中画贴片封装怎么标引脚序号?

当你用焊盘来放置贴片封装的引脚时,系统会自动添加序号的,当然也可以在焊盘的属性对话框里面的“流水编号”一栏里面修改。不过系统默认的焊盘是针脚式的焊盘,...
