电机软启动器是如何发展起来的，它一般使用了什么芯片？

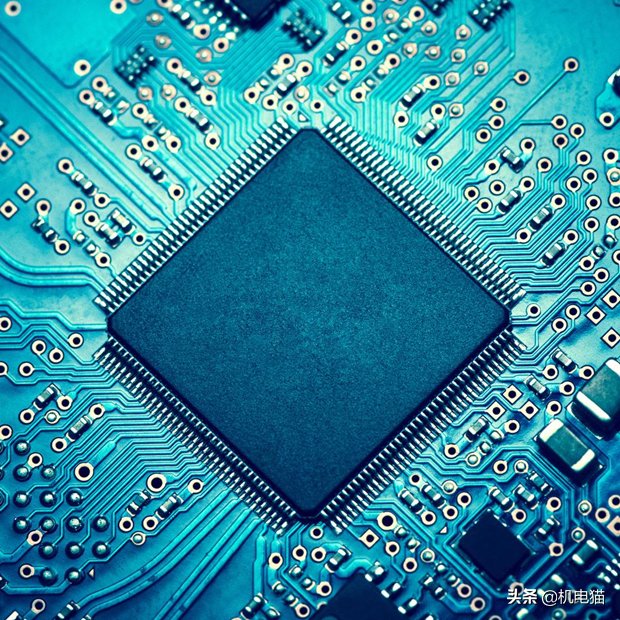

电机软启动器，是随着电子技术的不断发展而产生的。软启动器它内部往往采用16位单片机，进行智能化控制。从单片机的发展可以看出软启动器的发展历史。请关注

一直走在单片机前面的美国Intel公司，1976年就推出并陆续开发了MCS-48系列8位单片机；当时该系列是应用最为广泛的单片机系列。 Zilog公司的8位单片机系列产品，由于它推出得晚一些，所以它集中了许多8位机的优点，故功能较强；当时的Z8601/8611的性能为:单片机内部的ROM分别为2KB(Z8601)和4KB(Z8611)，片内的ROM为256B。不过它们具有系统扩充能力，ROM可以扩展至64KB，RAM也可以扩展至64KB。并拥有两个8位定时/计数器；拥有32条I/O线，具有1个双全工的串行口(UART)，有6个中断矢量，具有优先级，可以屏蔽中断。 1979年Motora公司推出MC6801系列的8位单片机，接下来推出兼容MC6801的68HC11(属于CMOS工艺)，功耗很低；芯片内部有4KB的ROM，512B的EPROM和256B的RAM，两个通信系统SPI和SPI，1个8通道8位的A/D转换器。

1980年，美国的Intel公司推出了MCS-51系列单片机。它比8040在功能上提高了许多，在其指令和运动速度方面，也超过了8050的CPU和Z80的CPU，一举成为当时的工业测量控制系统中的理想机种。而后的8051、8075和8031也不断提高，其中8031最容易开发利用。此时的单片机其功能完全兼容，且功耗低，能够用电池供电进行工作，有较宽的工作电压范围，抗干扰能量比起以前的大大增强。 1983年以后，美国的Intel公司陆续推出MCS-96系列单片机，它是16位的单片机系列，其性能比较8051有很大的改进，这种高性能的16位单片机特别适用于要求很高的实时工业控制线路中，这就是软启动器的开发应用的起点。

其主要性能为: (1)使用16位CPU，主频率可达12MHz，并且采用了新颖的寄存器堆栈/运算逻辑部件(RALU)。 (2)芯片内部拥有ROM为8KB，RAM为232B。 (3)内部拥有4条高速触发器输入线,6条高速脉冲输出线，同时有了定时功能，多至4个16位的软件定时器能够同时工作。 (4)当时有的芯片有10位的A/D转换器。 (5)运算能力和运算速度大大提高，在12MHz的输入频率下，可以实现16位的加法运算，仅仅需要1 us，16×16位的乘法运算和32位除以16位的除法运算，其速度为6.5us。 (6)最关键的是这种单片机可以面向工业控制的高级语言进行编辑程序，例如PLUS、C语言、Forth语言、PL/M语言等。 简单地说，软启动器的起步是1983年以后，才逐步开始应用。

在软启动器这个方面，美国的GE公司、美国的罗克韦尔公司、法国的施耐德电气公司、德国的西门子公司、英国的欧丽公司、瑞典的ABB公司一直走在世界领先水平。我国随着改革开放，也随着在软启动器方面研究也不断提高与飞跃发展。 如今国产生产软启动器的厂家也有很多了，如，上海耀邦(华邦电力科技)、台达(台电恒通电气)、西普(上海正传)、雷诺尔(上海正传电气科技)。等。

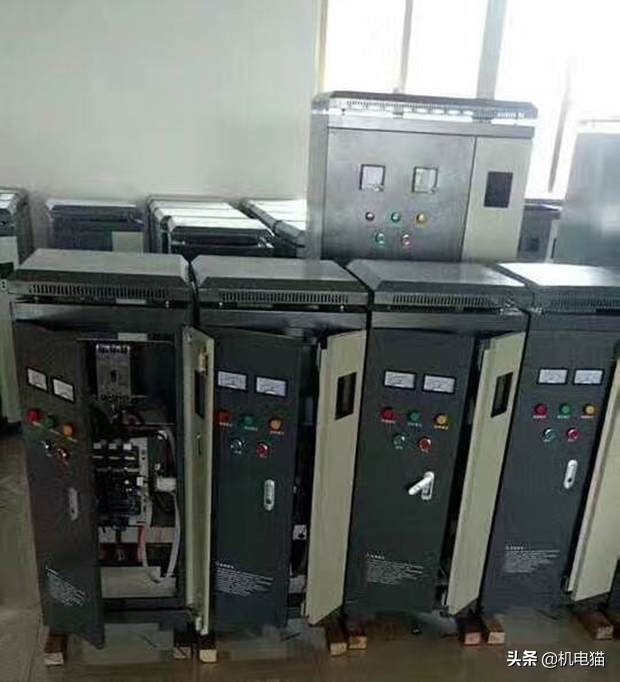

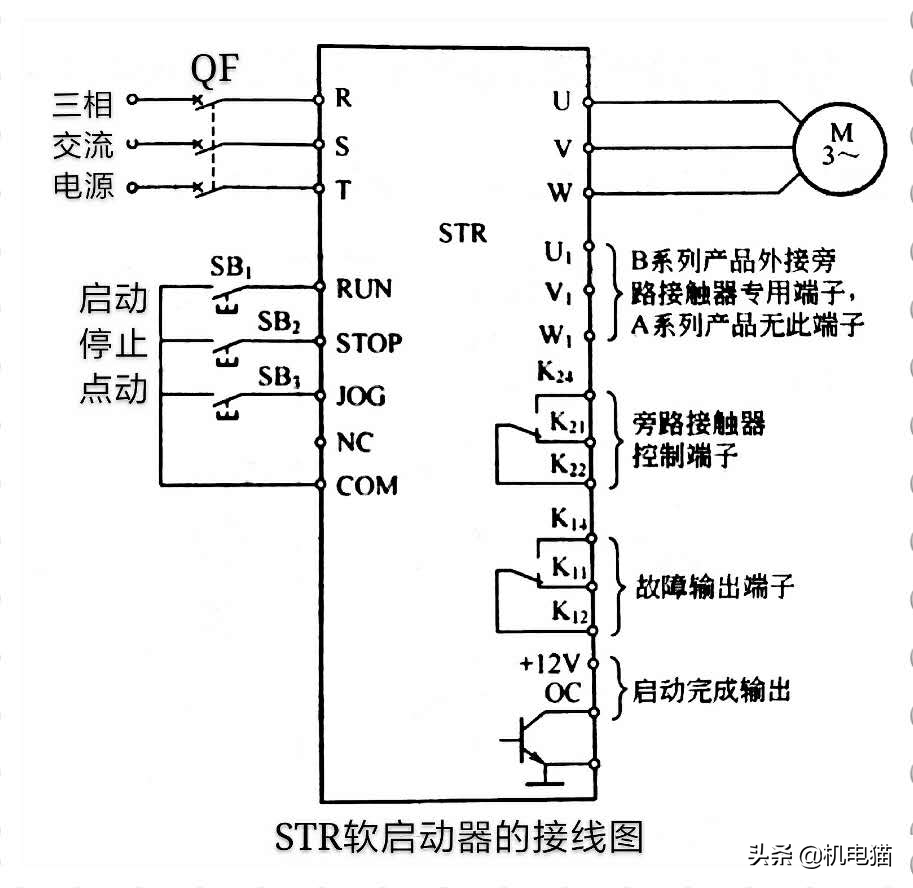

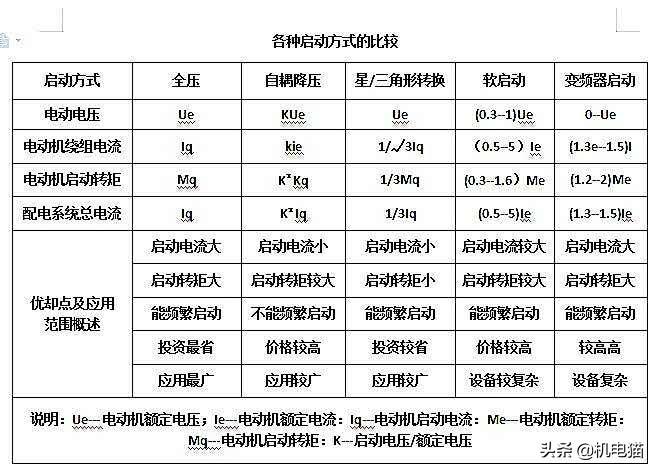

软启动器是一种集中、大功率的三相交流异步电动机启动运行的软启动、软停车、轻载节能和多种保护功能于一体的新型控制装置。它具有无冲击电流、恒流启动、可自由地进行无级调压至最佳启动电流及节能等优点。它是目前最先进、最流行的电动机启动器。它一般采用16位单片机进行智能化控制，可无级调压至最佳启动电流，保证电动机在负载要求的启动特性下平滑启动，在轻载时能节约电能。同时，对电网几乎没有什么冲击。软启动器实际上是一个调压器，只改变输出电压，并没有改变频率。这一点与变频器不同。 软启动器本身设有多种保护功能，如限制启动次数和时间，过电流保护，电动机过载、失压、过压保护，断相、接地故障保护等。

升级你的充电体验：PD31 Source芯片一站式选购指南

前言

在日常充电过程中，电力传输通常需要两个关键角色共同配合，即传输端（Source）和接收端（Sink）。传输端负责提供电力，而接收端负责接收并利用这些电力来充电。两者之间的协调和通信对于确保充电过程的高效性和安全性至关重要。

Sink和Source之间的电力传输基于一系列复杂的通信协议，如USB Power Delivery（USB PD）。当Sink设备（如智能手机）连接到Source设备（如充电器）时，双方通过数据线进行通信，协商电力传输参数。Source设备会根据Sink设备的需求，调整输出电压和电流，确保提供适当的电力。同时，协议芯片在整个过程中持续监控，提供过压、过流、过热保护，保障充电过程的安全。

PD3.1 Source芯片汇总

排名不分先后，按企业英文首字母排序。

Amicro一微星

一微星CV753

CV753是一款最高耐压36V，支持USB PD3.1 EPR&SPR及主流快充协议的单口快充协议芯片，同时具备端口休眠、多重保护等功能，也预留了多个I/O，为用户提供高效、智能和可靠的充电体验。

协议丰富

CV753除了集成了PD3.1快充协议，可实现最高140W（28V/5A）的充电功率之外，还支持市面上主流的快充协议，包括高通QC5.0以及往代协议、华为FCP/SCP协议、三星AFC协议以及BC1.2/Apple2.4A/Samsung2A协议，可兼容更加广泛的设备。

外围简洁

得益于CV753 36V VIN高耐压特点，用户在设计28V/5A系统的时候，VIN可以直接接到IC供电端。并且CV753支持直接驱动NMOS和OPTO直连反馈功能，外围相当简洁。

灵活性高

CV753支持多个I/O控制，能满足客户各种使用场景的需求。例如轻载时通过I/O控制关闭初级PFC，可提高系统待机功耗和轻载效率；再例如支持NTC侦测功能，一旦侦测到局部温度过高，CV753可以进入降功率模式，温度降低后，又可自行恢复满功率模式。

设计简便

CV753采用QFN-28 4mm*4mm封装，结构非常紧凑，可使用于各种充电适配器、车载充电器以及支持快充充电协议输出的各种系统应用中。

一微星CV758

CV758是一微推出的一款双口快充协议芯片，支持USB PD3.1 EPR，支持最高140W的充电功率，并于近期通过了USB-IF PD3.1认证，认证TID：11064。

CV758最高耐压36V，集成多路插入侦测，可自动检测Type-C设备的插入和拔出，支持双路 OPTO 直连反馈和一路 FB 反馈环路，具有多口恒压（CV）&恒流（CC）环路控制功能。

CV758支持PD3.1/AVS/PPS/QC2.0/QC3.0/QC4.0+/QC5.0/AFC/FCP/SCP/Apple2.4A/Samsung2A/BC1.2 等主流充电协议。同时自带过压、过流、欠压等保护功能，采用QFN40 5mm*5mm封装，适用于功能齐全的高性能多口方案。

CPS易冲

易冲CPS8860

CPS8860是易冲最新推出的一款高度集成的快充协议控制器芯片，具备双口快充输出、双端口管理逻辑和功率共享等特点，支持 PD3.1、QC2.0/QC3.0、UFCS、SCP A/B、AFC、Apple及 BC1.2 CDP 等市面主流快充协议，只需少量外围设备就能构建一个高效且优越的多协议双端口充电解决方案。

CPS8860拥有一路OPTO环路控制和两路FB1/FB2环路控制，分别控制AC-DC功率转换和两路Buck功率转换。当设备插入任意Type-C端口时，均可以提供最少60W(20V3A)输出能力；当双C口同时有设备插入时，可根据当前功率及温升状态进行实时的功率分配；而当遇到单口输出且需要更高功率(>60W)的场景时，可开启power share功能，通过开启额外的一组N-MOSFET将两个功率输出并联在一起，实现超功率输出。

Hynetek慧能泰

慧能泰HUSB362

慧能泰HUSB362是一款支持PD3.1 EPR且集成32位 RISC-V MCU的高性能PD协议芯片，带有32 kB MTP存储器，支持多个具有可编程电压和电流的PDO，如PPS PDO、EPR PDO，所有的PDO都完全符合USB PD 3.1 V1.7规范。其支持EPR模式140 W（28V5A），PPS支持从18 W到100 W，AVS支持从100W到140W。目前HUSB362已通过了USB-IF协会的PD3.1合规性测试，EPR TID为9692。

HUSB362还实现了可编程的DPDM PHY，D+和D-引脚可以被配置为支持QC2.0、QC3.0、AFC、FCP和Divider 3的模式，为传统设备提供了很好的兼容性。

HUSB362集成N-MOS驱动，可控制VIN和VBUS之间是否导通，从而保护与Type-C连接器连接的设备。另外，其CC1、CC2、D+和D-引脚的高电压容限和保护为系统提供了更多的可靠性。除此之外，针对LPS（限功率电源），HUSB362也作了充分的保护设计。

HUSB362集成了优质的恒压控制环(CV)和恒流控制环(CC)，同时集成FB调压模式，可同时应用于ACDC或者DCDC。HUSB362还集成双环路的设计可让用户采用极简的外围元件实现应用设计，提升空间利用率和设计难度同时降低BOM成本。

Injoinic英集芯

英集芯IP2736U

英集芯IP2736U是一款集成多协议、用于USB端口的快充协议芯片，支持目前市面上多种主流快充协议，可为适配器、车充等单向输出应用提供完整的解决方案。

IP2736U具有多项协议的集成，包括 USB Power Delivery (2.0/3.1)、Type-C协议 (Source)、PD2.0/PD3.1/PPS/EPR 28V 协议，以及对 E-Marker 线缆的识别和支持。此外，IP2736U还支持 QC5/QC4+/QC3+/QC3.0/Qc2.0 协议和 Class B 电压等级，有效提高充电安全性。

在输出快充方面，IP2736U集成了 FCP/SCP、AFC、SFCP、MTK PE+ 2.0/1.1 输出快充协议，其中 PE+ 2.0 支持 5~20V (0.5V/step)，PE+ 1.1 支持 5V、7V、9V、12V。同时IP2736U获得UFCS 融合快充协议，认证证书编号：0302247161585R0M-UFCS00009。最后，该设备兼容 BC1.2、Apple 和 SAMSUNG 手机快充功能。

英集芯IP2736U采用QFN24封装，在应用时仅需极少的外围器件，有效减小整体方案的尺寸从而降低BOM成本，适用于移动电源、适配器、车充等单向输出应用。

英集芯IP2738U

英集芯IP2738U是一款适用于多个USB端口的快充协议控制芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，IP2738U为IP2738的升级款，在IP2738的基础上增添了UFCS通用快充协议。

英集芯IP2738U集成了双口USB PD3.1与市面上主流的快充协议，集成了双口Type-C与对E-Marker线缆的识别和支持，通过了UFCS融合快充认证，并向下兼容BC1.2、APPLE、SAMSUNG等手机快充。

在IP2738U的内部集成了双路独立可编程的电压、电流环路控制与双路低端电流检测，支持线损补偿功能。IP2738U支持多种电压调整方式，可双路独立控制PWM controller feedback、支持双路独立驱动控制光耦与I2C接口控制。其集成4路独立NMOS驱动与2路独立NMOS压差检测，内置自动控制泄放功能与支持待机低功耗模式。同时IP2738U具备双路独立输出过流、过压、短路保护与最多4路NTC过温保护，内置NTC开路检测，支持双组DP/DM/CC1/CC2过压保护且均支持20V高耐压，最大程度保护设备的安全。

IP2738U可以根据不同的使用需求与场景进行灵活定制，并支持在线升级，可在3V~25V的电压下稳定的进行工作，采用QFN32进行封装，可广泛应用在多口充电适配器、移动电源、车充等单向输出应用中。

英集芯IP2756

英集芯IP2756是一款集成多协议用于USB端口的快充协议芯片，其内部集成USB PD3.1等市面主流快充协议，通过了UFCS融合快充认证，支持Type-C协议、对E-Marker线缆的识别与支持与class B的电压等级，并向下兼容BC1.2、APPLE、SAMSUNG等手机快充。

英集芯IP2756内部集成最少步进为10mV的可编程电压环路控制与最小步进为12.5mA的可编程电流环路控制，并集成低端电流检测与支持线损补偿功能。支持驱动控制光耦与I2C接口控制。电源内集成NMOS驱动与压差检测，内置自动控制泄放功能，支持待机低功耗模式。IP2756具有输出过流过压、短路保护等多种保护机制，支持2路NTC过温保护，内置NTC开路检测与DP/DM/CC1/CC2过压保护，同时提供了更高的耐压等级，支持 EPR 28V~36V精简外围的设计，通过扩展可以支持EPR48V并提供更大的存储空间。在多协议应用上，客户不用再做协议的取舍，能够提供更高的ESD防护能力，有效提升产品可靠性，支持更大的电流范围。

英集芯IP2756采用QFN24进行封装，具有高度集成与各种丰富的功能，在应用时仅需少量的外部器件即可实现全部的功能，有效减少整体方案尺寸，大大降低BOM成本，可广泛应用在充电适配器、移动电源、车载充电器以及带PD输出功能系统应用中。

Ismartware智融

智融SW2335H

智融科技 SW2335H 是一款高集成度的快充协议控制器。SW2335H 内嵌 ARM Cortex-M0 内核，最高工作频率 40MHz，支持 I2C、UART、GPIO 等通用外设接口。

SW2335H 集成 Type-C 接口逻辑和 PD3.1 PHY，支持 PD3.1、BC1.2、UFCS 以及多种主流的 DPDM 快充协议。

SW2335H 支持 3.3~32V 调压控制，集成 CV 和 CC 环路，芯片内部集成输入欠压/低电保护、输入/输出过流保护、输入/输出过压保护、输出欠压保护、芯片过温保护、VCONN 过流保护、DP/DM/CC 过压保护、DP/DM 弱短路保护等保护功能。 SW2335H 采用 QFN-20(4x4mm) 封装。

智融SW3566H

芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。

SW3566集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率有125KH、180KH、333KH、500KH，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过MCU进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。

SW3566支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过温保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。

JADARD天德钰

天德钰JD6628

天德钰 JD6628是一颗高集成度的协议芯片，支持PD3.1和PPS输出，支持3.3-28V输出电压，JD6628集成UFCS，华为SCP和华为FCP，高通QC2.0/3.0/3+快充。芯片内部集成双路放大器，分别用于恒压和恒流控制。JD6628集成100mW Vconn供电。

JD6628支持双路USB-C接口，具备VBUS放电和VCONN放电功能，芯片内置过压保护，欠压保护，过电流保护，短路保护，过热保护。JD6628采用TQFN4*4-32L和TQFN5*5-40L封装，适用于快充充电器，车充等应用。

Leadtrend通嘉

通嘉LD6617

LD6617 是通嘉科技最新推出的一款高度集成的 USB PD 3.1 控制器，集成 32kbyte OTP 和 256+384bytes SRAM 的嵌入式8位MCU、11位模数转换器、阻塞 N-MOSFET 驱动器、并联稳压器、电压/电流监视器和控制器，外围精简。

通嘉 LD6617 具有 3.3V~45V 的宽工作电压，可以支持 USB PD 3.1 SPR 和 EPR 28V/36V 协议规范，以及如 QC3.0、FCP、AFC 等其他专有协议。可应用在适配器、墙充、车充等PD充电产品中。

通嘉 LD6617 支持通过 E-mark 电缆的 VCONN 电源控制，支持 CC/CV 控制、电容快速放电、可编程电缆补偿、PFC开关控制等多种功能，具备可编程 OVP、UVP、OCP、SCP、OTP 等多重保护措施。

On-Bright昂宝

昂宝OB2621

昂宝电子近日宣布，新推出集成输出开关管的USB PD3.1协议芯片OB2621，并支持PPS，兼容QC/FCP/AFC等常用快充协议及苹果充电识别，为旺盛的PD旅行充电器市场提供了又一款高集成度，高品质，且极具成本优势的芯片方案。

OB2621支持3.3-21V宽输出电压范围，内置集成了10mR输出开关管，支持最大3A输出电流，采用ESOP8封装辅助散热，可提供最大60W输出能力，同时内置电压反馈环路，极大程度简化PCB板端零件数量。

OB2621可搭配昂宝内置MOS的OB2632系列或内置GaN的OB2736系列原边PWM芯片，以及搭配最高支持28V输出的OB2009系列或最高支持12V输出的OB2013系列同步整流芯片，搭建功率开关管全集成的PD旅行充电器整套解决方案，相关样品及设计套件已发布，详情请洽昂宝当地销售人员及代理商。

昂宝OB2623

昂宝OB2623，支持PD3.1快充，支持28V输出电压和140W输出功率。芯片内置MCU，支持协议定制。

芯片内部集成VBUS控制和Vconn供电，芯片内部集成CV/CC环路和电压电流DAC，支持10mV和10mA精度的电压电流调节，芯片内部集成完善的保护功能，采用QFN16封装。

RICHTEK立锜

立锜RT7209

立锜RT7209是一款高度集成的可编程USB PD控制器，支持USB PD3.1 SPR和EPR 48V规范，并通过了USB-IF PD3.1认证，认证TID：11022，支持3V至55V的工作电压，内置MCU，具有16kB的OTP-ROM和2kB的SRAM，内置反馈补偿机制，不仅减少了外部元件，还增强了瞬态响应。

RT7209支持PD3.1、PPS、UFCS等多种快充协议，还允许客户根据特定需求定制私有协议。该芯片内置了分流稳压器，使其在提供恒定电压或恒定电流输出时具有更高的稳定性和可靠性。同时，内置的反馈补偿机制确保了整个系统的稳定性，同时通过可编程线缆补偿功能，用户可以针对线损进行精确调整，优化充电效率。

RT7209还具备VIN引脚检测功能，能够监测输入电压的状态，并据此作出相应的控制决策，从而保障设备的稳定运行。BLD引脚可用于快速放电输出电容，有助于缩短充电周期，提高充电速率。而USBP引脚则提供了直接驱动外部阻断N-MOSFET的能力，进一步增强了系统的控制能力和安全性。

充电头网总结

通过对PD3.1 Source芯片的全面汇总与分析，我们可以看到这一技术正推动快充领域的进一步革新。随着市场对更高功率、更高效率的需求日益增长，PD3.1芯片在充电速度、兼容性和稳定性方面的优势愈加明显。无论是消费电子、智能家居，还是电动工具等领域，这些芯片将为产品提供强大的技术支持，助力实现更优的用户体验。
