路测那么多，解剖图看过没？拆机控为您完全拆解展示安霸A7行车记录仪
双11时一时冲动购入一个行车记录仪，平时对这类产品关注度不高，当时以为两三百块钱很便宜，过后一看原来一众大牌小牌都这个价格。
该产品并非本站推荐产品，本人对其做工也并不甚满意，本文非导购枪文，拆解仅为研究产品本身。为免对值友们的误导，本文将不涉及对其品牌型号和产品链接的介绍。
1，拆解电子产品是本人的一大爱好，很多电子产品买过来以后第一时间就会拆解研究，包括该行车记录仪，至今未上车正式使用过。
2，我入手的这个行车记录仪的Mini-USB充电口和视频输出接口都焊歪了，对于一个有强迫症的完美主义者来说，这是不能容忍的。所以我想拆开看下能否重新焊接一下把他们纠正过来。
3，三五年前一台行车记录仪贵点的一千以上，普通点的也要七八百，那时市场上倒没几个品牌。这两年开始也不知什么原因，各路大神杀将进来，这里面有原来主业是做手机的，有做电脑的，有做黑白家电的，也有做小家电的，甚至连做软件的也来参合一把，而主流行车记录仪的价格也跌入了200-300的区间。我只是好奇区区两三百的价格，除去物料成本和营销成本，还能有多少利润吸引它们来抢食这份蛋糕？
转正题，先看下我购买的这台机子的外观图：
（因为所有的照片均是在晚上弱光条件下拍摄，又都是以微距为主，所以有的照片不太清楚，机器已合盖也不方便补拍，各位将就看个大概吧）
图片上可见两个接口都装歪了，一看就是山寨货的水准。正规大厂这样的工艺是不会允许出厂的。
屏幕外观，保护膜还没撕所以有点花：
下面进入拆解程序，外壳是卡扣结合方式，指甲+一字螺丝批+银行卡就能打开。2.7英寸的屏幕，品牌未知：
拆掉屏幕，露出主板。主板上还有个安装屏幕的塑料支架。
拆除支架后，撕掉塑料膜，里面其实是张铜片作为主芯片的散热片：
主板正面外观，两个歪斜的插座因为焊点太多，业余条件下没可能重新焊接纠正这两元件，将就用用吧。：
主芯片是安霸A7LA50。左面是颗三星的256MB DDR3内存颗粒，型号为K4B2G1646Q-BCK0。右面是台湾旺宏电子的128MB FLASH芯片，型号为MX30LF1G08AA-TI，应该是用来存储机器固件的。
主板背面：
厂家介绍是250mah，实际缩水为200mah的锂聚合物电池，不知道能用几分钟。
镜头模块置于一块独立的圆形电路板，单独固定在塑料镜头外壳里：
排线下面的电路，都是分立小元件：
镜头模组外观：
镜头上有螺纹可以调节焦距，工厂调整好后就用胶封死了，用户自己无法调节。
镜头按厂家介绍是6玻光学镜头+1片红外偏光滤镜，这个一拆就报废就不拆了。红外偏光滤镜应该就是最下面这块方形镜片：
镜头按照介绍是F2.0大光圈，170度广角。玻璃镜片的成像质量还算通透但因为直径太小看近距离的物体时畸变相当厉害:
核心主角登场，行车记录仪的视网膜，据介绍是美国OV4689 CMOS感光传感器芯片，参数是400万像素，记录仪的官方介绍的最大录像分辨率是2560×1080，亦支持1296P录像，芯片厂商的参数还要高一些为2688×1520，性能确实挺强悍的：
传感器芯片没有经过封装（细看之下仅在晶片表面贴了一层保护玻璃），晶圆切割后直接用BGA工艺贴装在电路板上(应该叫COB封装？）：
五颜六色炫彩夺目的硅芯片是我的最爱，曾经图好玩经常破坏IC的封装把硅片提取出来，放在显微镜下像卫星照片一样欣赏。
实际测量芯片整体的外形尺寸大概是长6.5mm，宽5.5mm。传感器的尺寸为1/3英寸，应该是指芯片的感光有效区即中间那一方块。
前外壳的镜头两侧有6个镂空开口不知何用途？或许是为了芯片散热：
怕进灰我用海绵把这些开口给堵上了，既能防尘又不影响空气流通，做些小改善工作也不枉白费这么拆机一次：
1，忠告：尽量别尝试拆解这种低端电子产品，固定在塑料壳上的螺丝拧过一次后基本都滑丝了。
2，该行车记录仪充分体现了深圳山寨电子工厂的工艺水准，做工一般，不注重细节，但是产品还是能正常使用的（以这件产品为例，至少能正常用一两年）。但是以两三百元的售价来看，这种做工还是能接受的。
3，以我浅薄的电子行业经验粗步估计，这款行车记录仪的物料和加工成本在180-200元左右。售价是300元左右的话，扣除研发和运输、销售及售后成本，利润极其微薄，如果我是老板，在目前市场这么竞争激烈的情况下，这种产品是不愿意做的。因为这么低的售价，要赚钱就要跑量。但是你备货和铺货太多，因为芯片换代很快，一不小心就成积压货了。
4，我在研究其他品牌产品的内部图的时候，发现某品牌BL950型号的记录仪的主板和我拆的这款一模一样，所以说明深圳的部分行车记录仪厂家用的是公模主板，也就是有专门的公司在批量生产成熟方案的电路板后卖给各品牌厂商，然后品牌厂商只负责直接采购这些量产模块后组装，这样就省掉了大部分研发调试费用，极大的降低了成本。这不失为产业协调合作的一个好办法。这样就解释了上述第二点。大概深圳电子行业向来都是这样一种模式在运作？
5，从十多年前售价三五百的黑白屏MP3，亦或上千元的彩色屏MP3，到后来的MP4，从山寨功能手机到山寨智能手机和山寨平板电脑，再到如今的仅售两三百块钱山寨行车记录仪，深圳的电子制造公司经历了一代又一代的产品更替潮流，一波又一波的产业兴衰沉浮，产品复杂程度和制造工艺难度越来越高，而销售价格却越来越低，利润越来越薄，深圳的低端电子制造行业想来确实是越来越难过了。我情不自禁的思索，这个行业的出路和未来方向究竟在哪里？
最后附两款最近入手的TF卡的速度测试，使用川宇的小读卡器测试，I3的老笔记本的USB2.0口，不代表两款卡的真实性能成绩，仅供参考：
1，麦克赛尔Maxell 智尊高速 MicroSDHC UHS-1 Class10 32G TF存储卡 ，购入价39.9元，找来找去最便宜的32g卡了。
销售页面介绍的读速为48MB/S
2，雷克沙 Lexar 633X C10高速TF内存卡 16G 购入价格38.9元。包装上显示是MLC颗粒，产地韩国。
销售页面介绍的读95m 写26
END！
防碰瓷可一点不能含糊，高端记录仪推荐

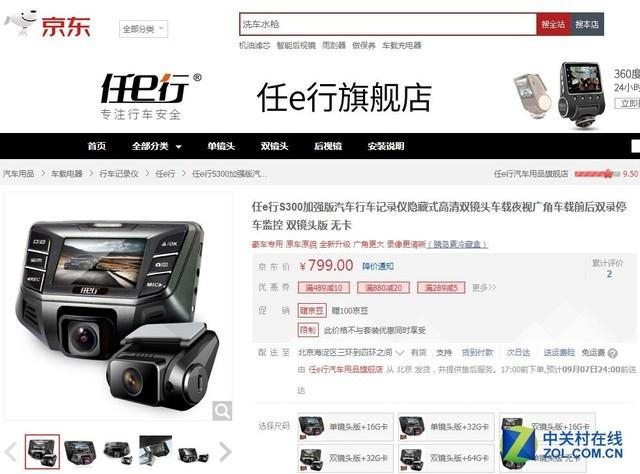

1与原车完美融合 任e行S300记录仪
【ZOL汽车电子】什么是高端行车记录仪？不但是价格高就是高端，而是拍摄能清晰辨别，拍摄角度够大，画面不畸变，拍摄角度不虚标的真实拍摄角度。还有外观时尚颜值高，跟市场的车型都能很好的匹配，有了这些就能满足高端行车记录仪的要求了吗？还不一定，还需要广大车主的广泛认可才能被称为真正高端的行车记录仪，下面我们就为大家推荐一下这样的产品。

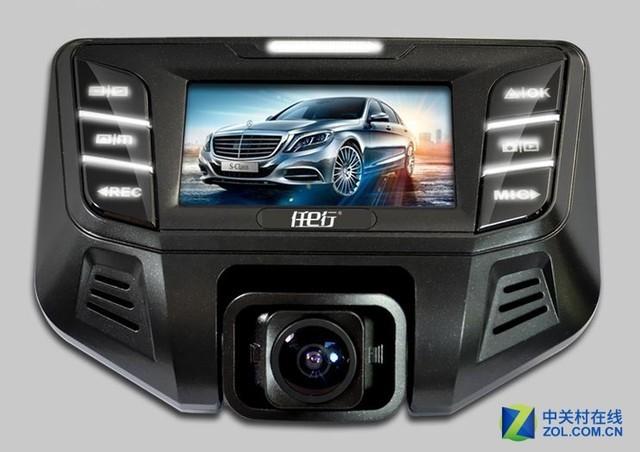

产品型号：任e行S300行车记录仪
产品特点：2.7吋显示屏、前1080P/后720P高清拍摄、前后170°广角双录
汽车已不再是单纯的代步工具，已经成为我们生活的一部分，消费者在选购汽车时对车辆外观、内饰进行反复的斟酌对比。行车记录仪能理清事故责任，目前几乎成为每辆车的标配，但一台记录仪可能会打破原车的内饰氛围，所以您需要安装一台隐藏式记录仪——任e行S300。S300记录仪拥有1200W拍照像素，夜视效果不错，支持前后双录。现京东商城报价799元，有意向的朋友可以。具体价格以实际为准，本资讯为自由采集，产品详情和售后服务请联系商家。

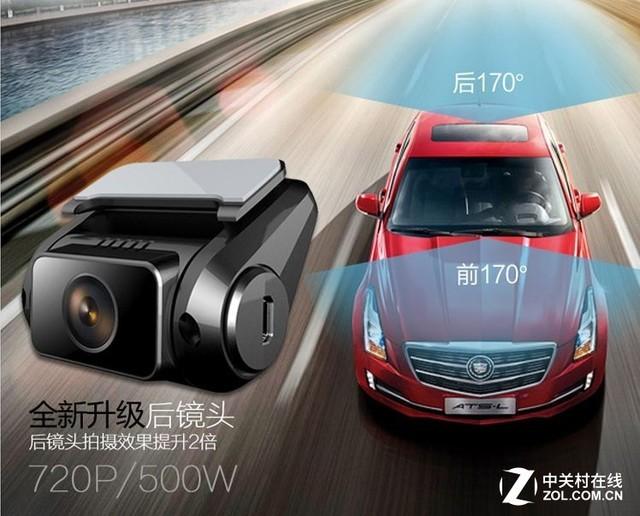

前后170°广角双录
S300记录仪采用3M胶贴合隐藏安装，保持原车原貌，不遮挡驾驶员视野。S300记录仪搭载联咏96655双镜头方案，支持前1080P/后720P高清拍摄，让您瞻前顾后，后置摄像头区别于以往的产品，安装在后风挡玻璃处，镜头可180度旋转拍摄角度；S300记录仪装配一块2.7吋显示屏，画质清晰，轻松观看所拍摄视频，支持画中画模式查看。
LED按键背光非常实用

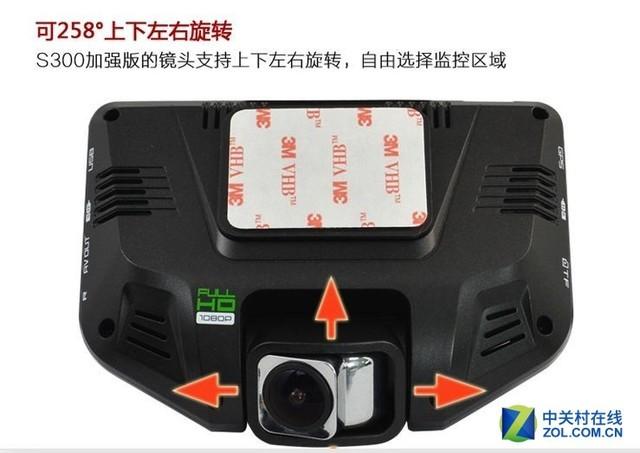

S300记录仪前置镜头角度可调
编辑点评 ：S300记录仪前置镜头可调节拍摄角度，按键分布在屏幕两侧，LED按键背光很实用，夜间也可以轻松操作；在算法技术方面，S300记录仪支持WDR宽动态技术，通过图像叠加合成，拍摄亮度控制在合理范围。S300记录仪内置G-sensor，车辆发生碰撞时自动保存当前录像；内置的聚合物电池防爆耐高温，在车辆熄火后可以为记录仪供电。
2ADAS辅助驾驶 DOD LS580W记录仪
产品型号： DOD LS580W记录仪
产品特点：ADAS驾驶辅助、1200万像素、SONY传感器
LS580W记录仪搭载2.7吋LED屏幕，支持1080P拍摄，其还支持ADAS驾驶辅助系统，包括车道偏移、大灯开启、疲劳驾驶提醒；DOD独门研发的PMP智能停车监控系统很实用，智能切换模式，节约存储空间。现天猫商城报价799元，有意向的朋友可以。具体价格以实际为准，本资讯为自由采集，产品详情和售后服务请联系商家。

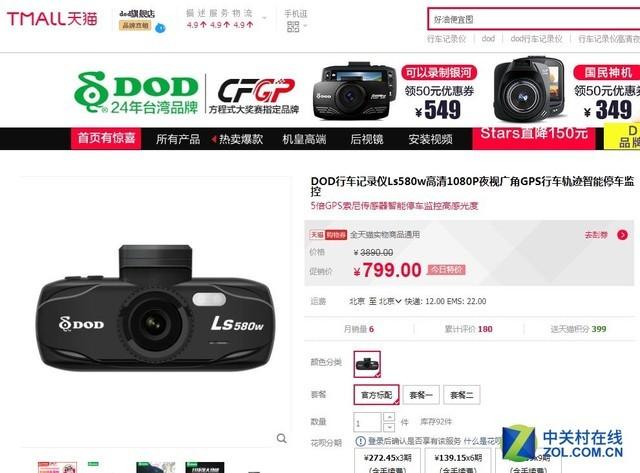

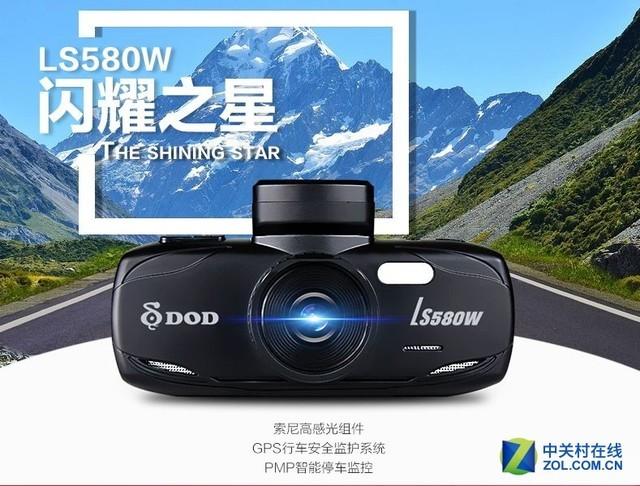

LS580W记录仪
LS580W记录仪搭载6玻高清镜头，有效过滤杂光增强镜头穿透性，广角达140°有效覆盖多车道，F1.6大光圈充分保证进光量；LS580W搭载SONY高感光组件，ISO值可达9600，根据不同的明暗条件自动调节，夜间拍摄更明亮、清晰；LS580W内置GPS模块，5倍速GPS定位快、准，可实现行车轨迹、原子钟校时、超速报警功能。

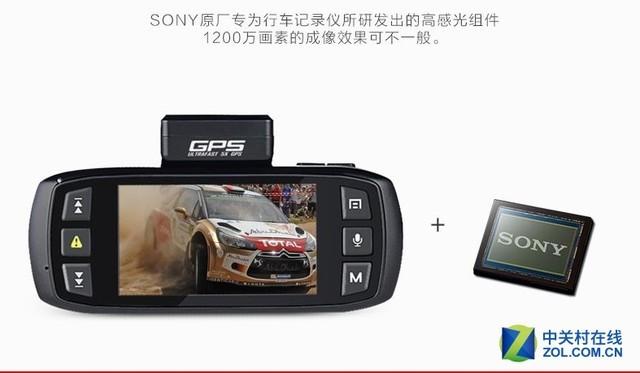

搭载SONY感光组件

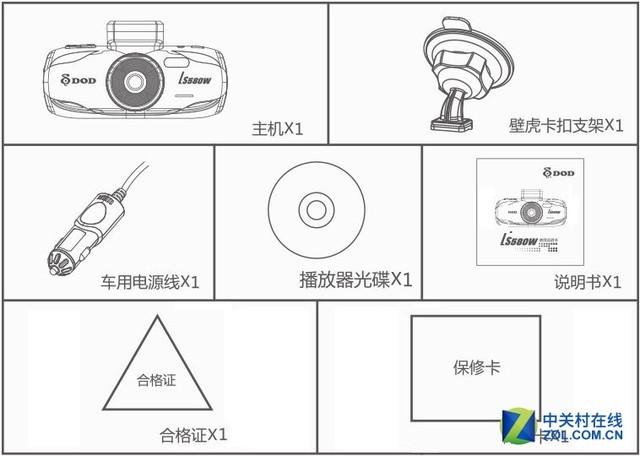

包装清单
编辑点评 ：行车记录仪的重要性不言而喻，现在几乎成了每辆车的标配，为了发挥其作用，在选购记录仪时要擦亮双眼。下面笔者给大家推荐DOD品牌的一款记录仪——LS580W，它采用家族式长条状外观，搭载SONY图像传感器，静态像素可达1200万。LS580W记录仪内置聚合物电池，在车辆熄火后为记录仪提供电源保障。
31296P广角 惠普F515行车记录仪
产品特点：2.4吋LCD显示屏、安霸A7芯片、1296P镜头、F2.0大光圈、150°大广角
惠普是美国的一家资讯科技公司，成立于1939年，在打印及成像领域有着不可替代的地位。所以笔者推荐一款惠普行车记录仪-F515，它采用美国安霸A7芯片，机器运行速度快，稳定性强，在关键时刻能够保证视频正常拍摄，还原事故真相。现在京东报价399元，有意向的。具体价格以实际为准，本资讯为自由采集，产品详情和售后服务请联系商家。

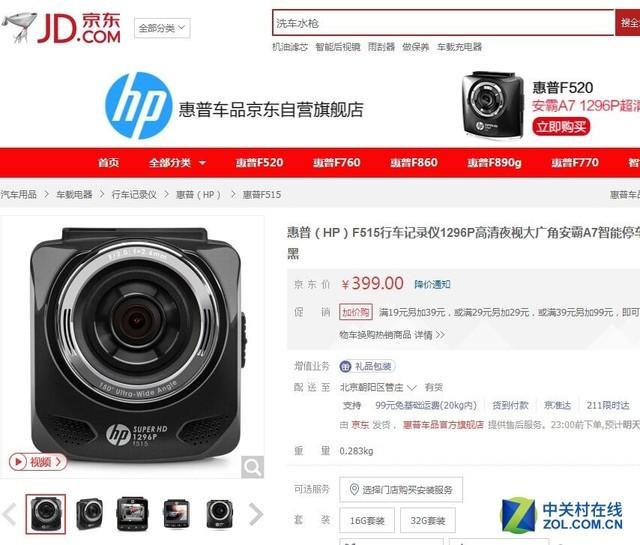

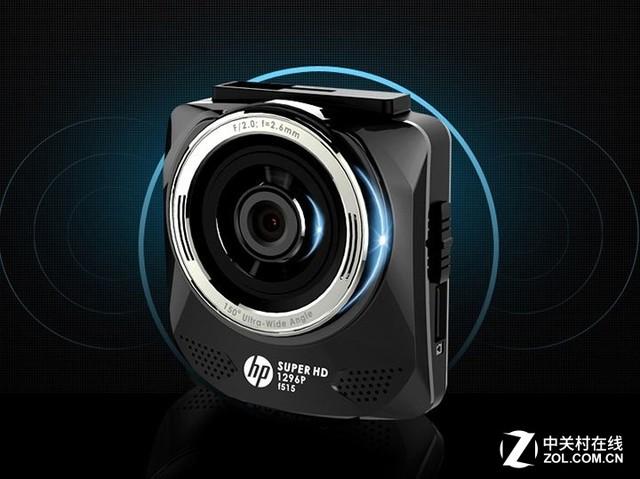

惠普F515记录仪
惠普F515记录仪外观设计小巧，做工精致，整体科技感很强；F515搭载一块2.4吋LCD显示屏，可以轻松查看视频和进行设置；F515支持1296P/30帧高清格式拍摄，视频清晰、流畅；采用F2.0大光圈镜头保证进光量充足，配合惠普虎眼仿生技术，让夜间拍摄效果更为清晰。

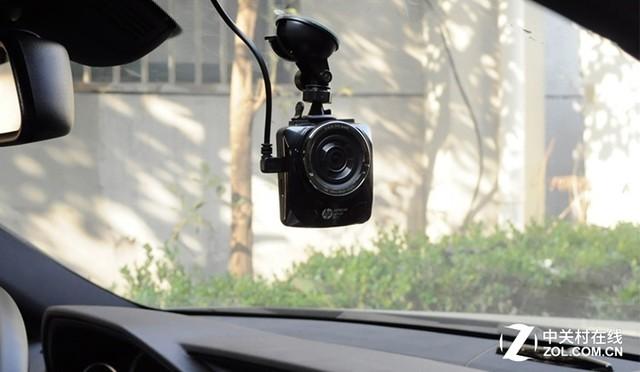

安装效果图

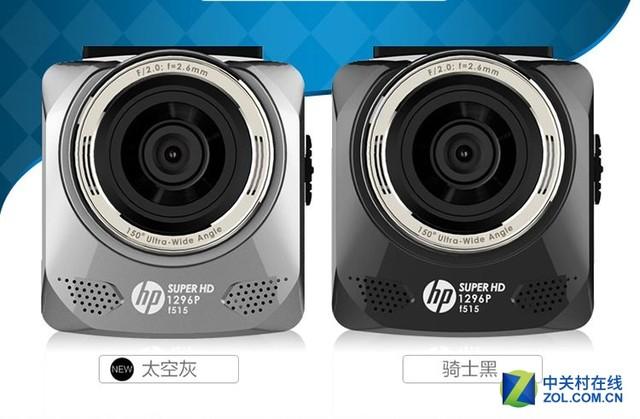

两种颜色可选
编辑点评： 惠普F515记录仪使用150度广角镜头，拍摄范围广，图像没有明显变形，所以广角并非越大越好；F515内置三轴G-sensor感应器，发生碰撞时自动保存录像；此外F515记录仪拥有智能行车功能，支持疲劳驾驶提醒，保证行车安全，共有太空灰、骑士黑两种颜色可选。
42.7K分辨率 小蚁行车记录仪王者版
产品型号：小蚁行车记录仪王者版
产品特点：2.7英寸宽屏、前置1440P超高清 摄像头、140°大广角、F1.9大光圈

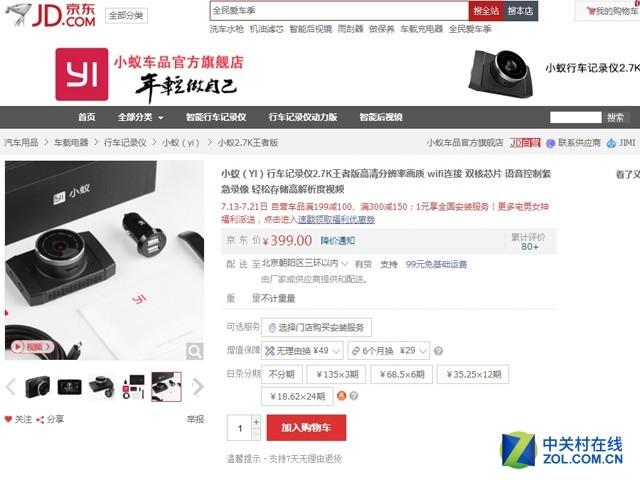

自从数码影像产品诞生起，人类对清晰度的追求是无止境的，而随着技术的发展这种清晰度越来越高，前几年还在流行720P呢，现在就是1080P的天下了，而到现在4K的电视电影也有很多了，给的人们的带来了高清的视觉享受。记录仪行业的清晰度也紧跟时代发展，现在也出现了2.7K分辨率的产品，今天我们给大家介绍的记录仪就是这样的一款产品，小蚁行车记录仪王者版 现京东促销仅售399元。有意向的朋友可以。具体价格以实际为准，本资讯为自由采集，产品详情和售后服务请联系商家。

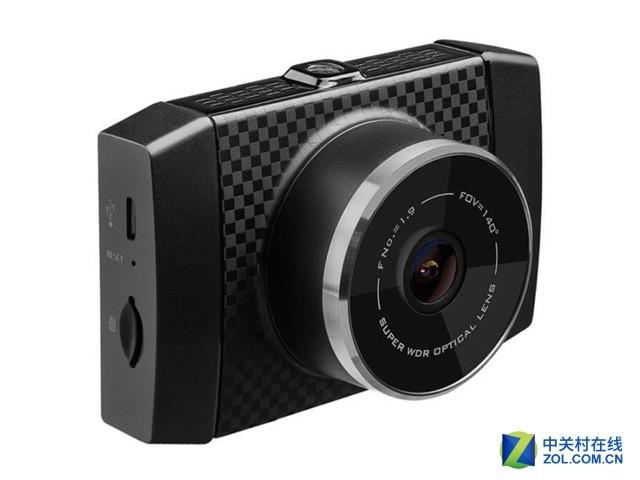

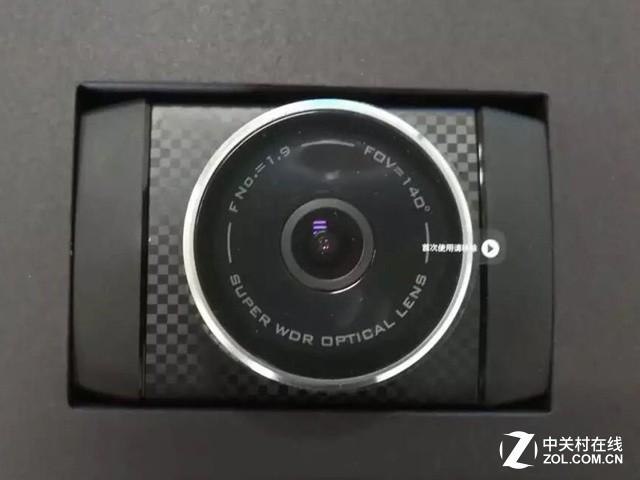

小蚁行车记录仪王者版
小蚁行车记录仪王者版采用2.7英寸宽屏，适合记录仪的屏幕尺寸，既不遮挡太多视线，又可以高清呈现拍摄画面。机身的4个实体按键，操控，预览更方便，操作界面简洁易懂，适合各个年龄阶段的驾驶者使用。小蚁行车记录仪王者版具有2.7K分辨率，是1080P的2倍的清晰度，拍摄效果更出众。
小蚁行车记录仪王者版
小蚁行车记录仪王者版
编辑总结： 小蚁行车记录仪2.7K王者版配置了6G全玻璃镜头，F1.9大光圈，在弱光环境下也能轻松清晰且色彩准确的2.7K分辨率影像，同时采用了高感光图像传感器，使夜间拍摄能力大幅提高。小蚁记录仪王者版还具有140°大广角拍摄，合适的拍摄角度，畸变少且能轻松覆盖三车道。此外，它还具有三轴重力感应系统，碰撞锁存当时视频，不被删除覆盖，保留有利证据。还能与手机WiFi互联0流量手机实时查看视频回放。

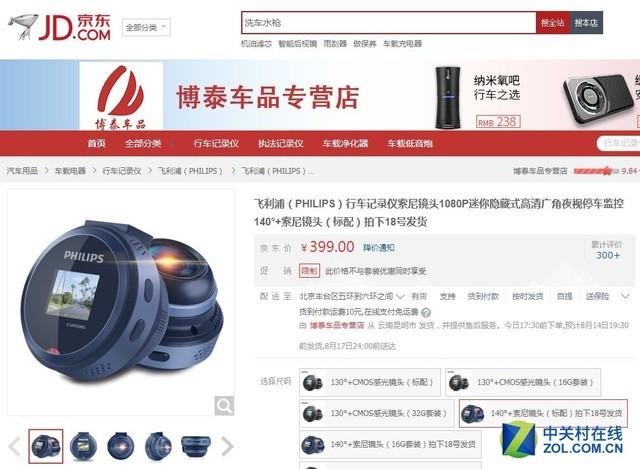

5WDR技术傍身 飞利浦CVR108S记录仪
产品型号：CVR108S记录仪
产品特点：支持WDR技术、联咏96658方案、支持隐藏安装、SONY图像传感器
CVR108S记录仪搭载SONY高灵敏传感器，1/2.9英寸感光元件提升弱光环境下成像品质；其搭载F2.0光圈镜头，充分保证拍摄的进光量，广角可达140°轻松覆盖多车道拍摄，不留拍摄死角。CVR108S记录仪支持WDR技术，通过算法处理，在不同环境下也能保证高品质拍摄效果。CVR108S记录仪外观小巧精致，搭载SONY图像传感器，支持1080P高清拍摄。现京东商城报价399元，有意向的朋友可以。

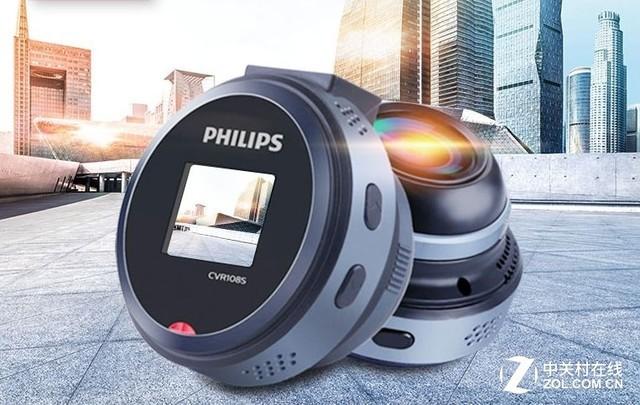

CVR108S记录仪

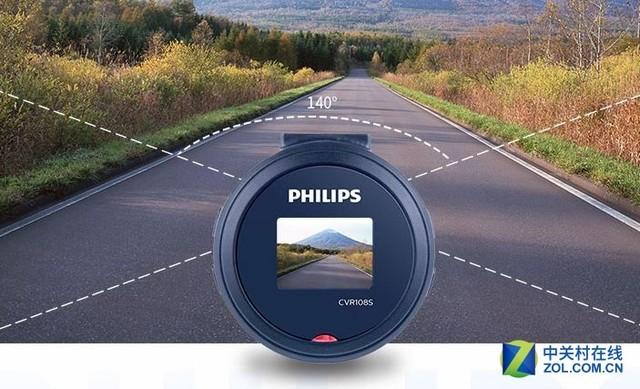

CVR108S记录仪140°广角拍摄
编辑点评 ：CVR108S记录仪体积小，支持隐藏安装，不遮挡驾驶员视线让行车更安全。其搭载联咏NTK96658方案，录制流畅不死机，内置G-sensor，当车辆发生碰撞时自动保存视频并不被覆盖。此外，CVR108S记录仪支持循环录像、停车守卫功能。
61440P拍摄 盯盯拍mini2行车记录仪
产品特点：1440P高清摄像、140°大广角、F1.8大光圈，内置G-sensor感应器

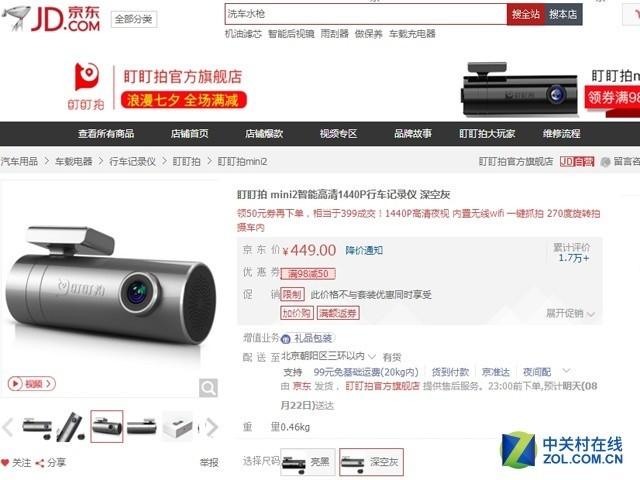

现在的汽车设计的越来越漂亮，外观时尚动感，内饰豪华舒适。而我们车上经常用的记录仪也设计的越来越有质感，外观也越来越漂亮，内部配备的硬件也越来越给力，1080P的全高清拍摄都是稀松平常，现在的清晰度也越来越高，有的达到1296P，甚至高达1440P超高清记录仪见诸市场。今天我们给大家介绍的这款行车记录仪就是一款拍摄高达1440P的超高清的产品，这就是盯盯拍mini2行车记录仪，现京东现货仅售449元，有意向的朋友可以。

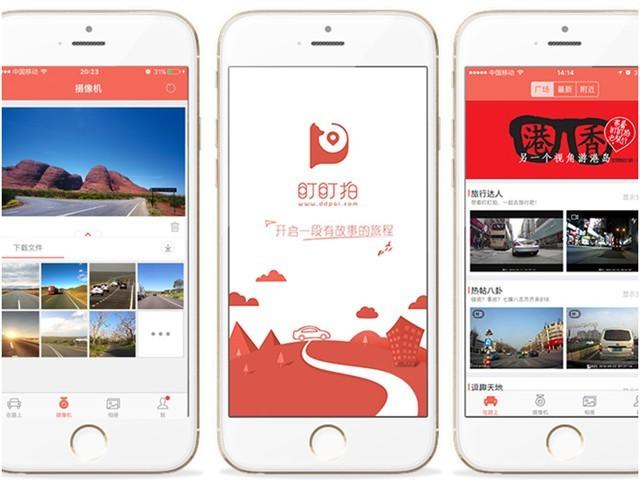

盯盯拍APP
盯盯拍mini2行车记录仪装备了华为海思次世代影像处理器。专业图像处理器，配合OV4689高清图像传感器，画面噪点更少，色彩更逼真。实现了从1080P到1440P的质的飞跃，在高速驾驶时也能清晰记录没一个细节。盯盯拍mini2还具有330°旋转镜头设计，轻松调整拍摄角度。mini2还配备了抓拍遥控器，可以随时抓拍车外美景。mini2还同时内置了WiFi模块配合盯盯拍APP方便在手机上查看和分享沿途美景。

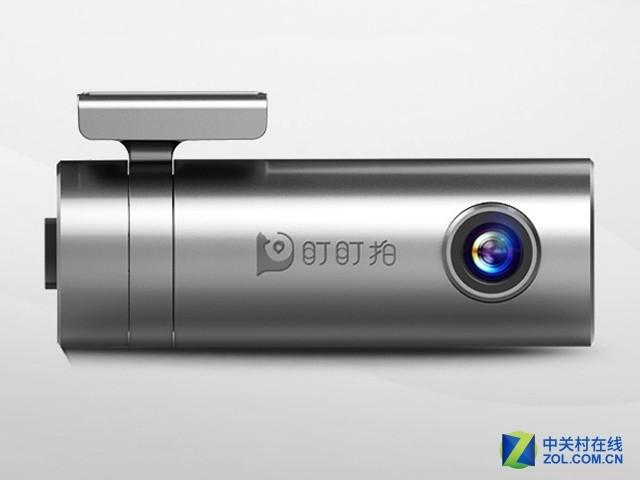

盯盯拍mini2行车记录仪

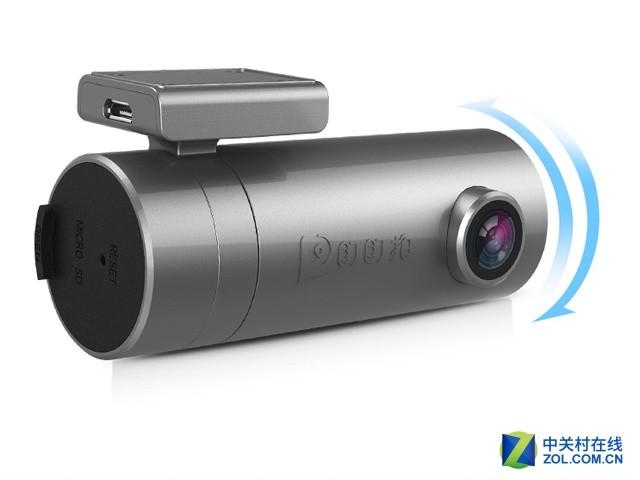

盯盯拍mini2行车记录仪
编辑点评： 盯盯拍mini2行车记录仪支持1440P的高清视频录制，汽车通电即可启动记录仪自动循环录像。它还具有140°的黄金广角不但能拍的宽还能拍的够远，140°大广角镜头，兼顾拍摄范围和视距。盯盯拍mini2记录仪还配备了2.8微米超大CMOS全高清图像传感器，配合6片精工打磨的全玻璃镜头，拍摄画面清晰丝毫可见，放大看依然清晰。再配合F1.8大光圈，画面通透感更强，呈现星光般夜视效果。
7防眩目蓝镜 DAZA大智G868记录仪
产品型号：DAZA大智G868行车记录仪
产品特点：12寸防眩目蓝镜、循环录影、停车监控、移动侦测、点火录像、延时关机

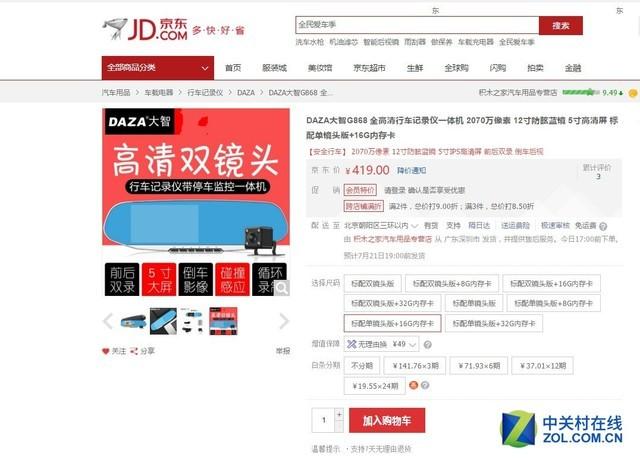

DADZ作为汽车电子的传统品牌，致力于对汽车电子产品性能的不断创新。其中，行车记录仪作为DADZ的热销产品，性能设计前卫，销量火爆。今天介绍一款最新的行车记录仪——DAZA大智G868。现京东商城现货，报价419元，有意向的朋友可以。
DAZA大智G868是一款后视镜式行车记录仪。拥有12寸防眩目蓝镜。纤薄的机身让爱车再升一个档次。支持循环录影、停车监控、移动侦测、点火录像、延时关机等多种功能。

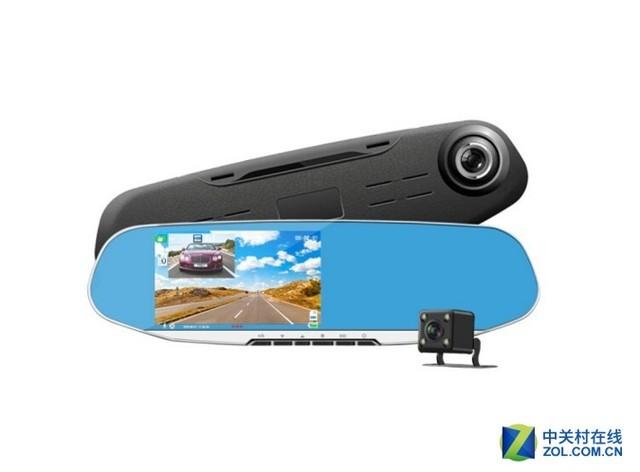

DAZA大智G868
DAZA大智G868可以进行前后双镜头同时录制，双向保护无死角。前镜头拥有2070万像素，1920×1080P分辨率。搭配170度广角，6层全玻璃镜头。单反级别的配置，让影响更加清晰。后镜头是带LED灯的高清防水摄像头，拥有800万像素，170°广角，让视野更清晰。

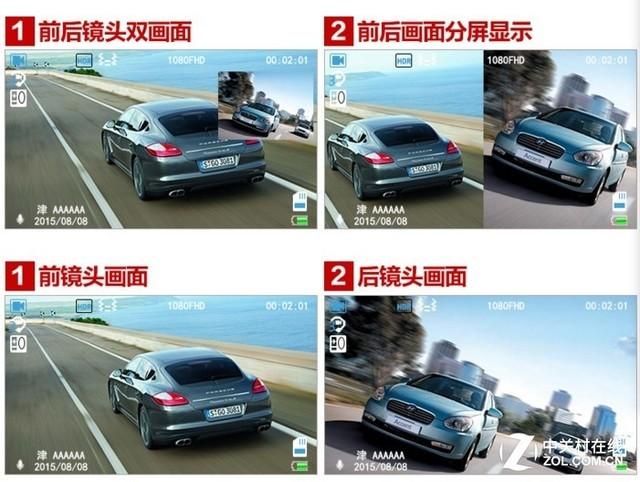

DAZA大智G868画中画显示
编者点评： DAZA大智G868的画中画显示技术，支持双画同步显示在一个窗口下或者前后画面一键切换，方便易用。倒车挂档时，会自动切换到后置镜头，车后方的状况一目了然。倒车辅助线让倒车更加安全放心。

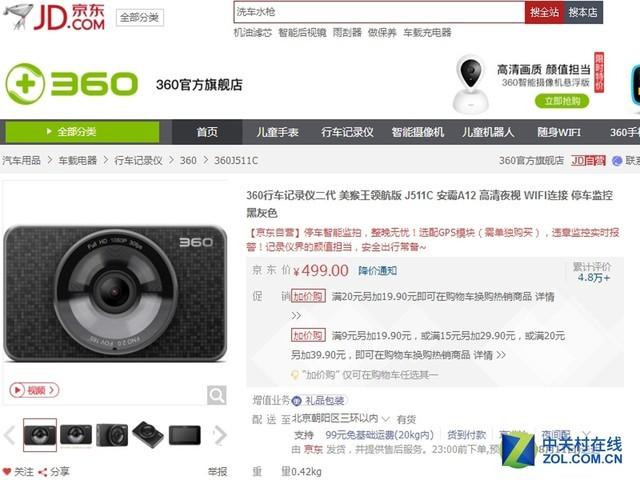

8安霸A12方案 360二代领航版记录仪
产品型号：360记录仪二代领航版
产品特点：安霸A12方案、3.0英寸高清显示屏、F2.0大光圈、1080P高清、165°大广角
行车记录仪经过多年的发展，经历了隐藏式记录仪，还有后视镜式记录仪，最终还是回归它的最初形态，还是卡片机式的行车记录仪出货最稳定，更受广大车主的青睐。所以这个市场就受到了互联网品牌的追捧，互联网杀毒品牌360推出了品牌记录仪，360记录仪二代领航版，它采用安霸A12的方案，现京东促销仅售499元，有意向的朋友可以。具体价格以实际为准，本资讯为自由采集，产品详情和售后服务请联系商家。

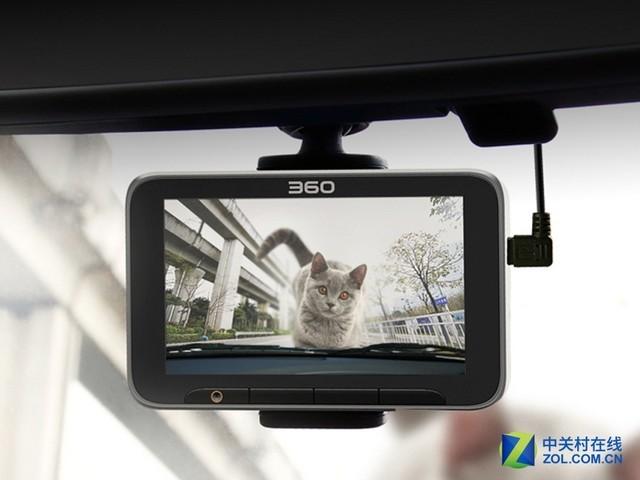

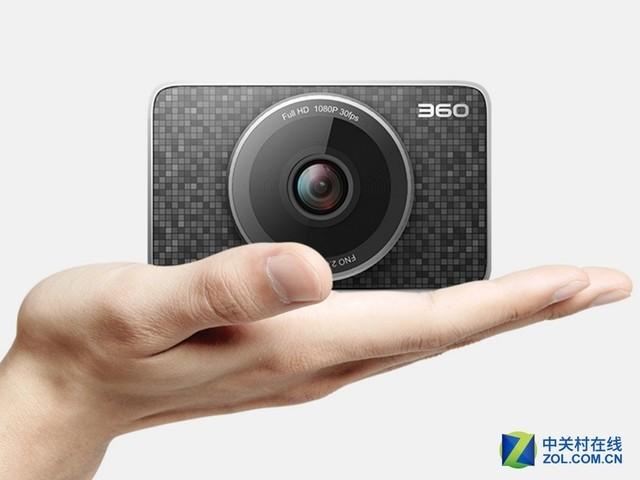

360行车记录仪二代 美猴王领航版
360行车记录仪二代 美猴王领航版采用3.0英寸高清显示屏，屏幕表面经过漫反射涂层处理，在车内的各个角度都能观看清晰的视频回放。同时，在高低温环境下均可安全可靠的工作。360行车记录仪装备了6片全高清球面玻璃镜片的镜头组，F2.0大光圈，1080P全高清拍摄，165°大广角取景，可拍摄到两边A柱，让行车无死角，不惧碰瓷党。
360行车记录仪二代 美猴王领航版

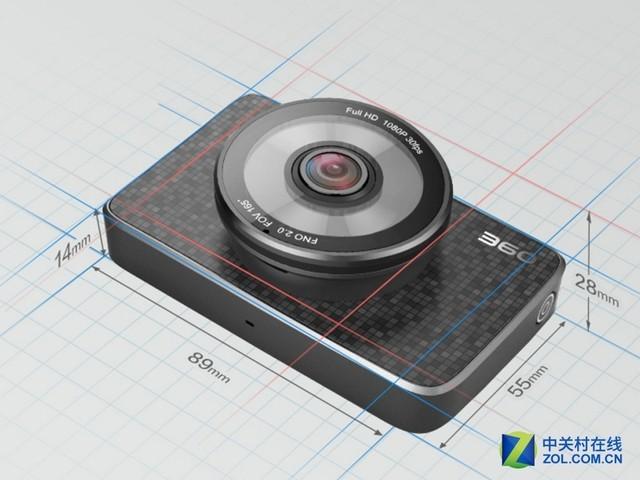

360行车记录仪二代 美猴王领航版外观尺寸
