废旧手机芯片变废为宝，闪存芯片巧变大容量U盘，盒子芯片同理

序言

前几天网友发来几台闲置盒子，帮其刷为全网通盒子，实现免费看电视，及观看网络影视目的。其中有一台盒子开不了机（俗称砖机），留在这里让我研究。目前的思路是用读卡器直接写入固件备份，修复盒子。

盒子主板分析

网络机顶盒拆机后，里面就一张主板，上面主要部件有cpu处理器，内存，闪存以及WiFi无线芯片。处理器性能高低直接决定了盒子解码能力，是机顶盒档次主要决定因素。内存一般大小为1G，多为两片或四片构成，也有极少数是3片构成。

网络机顶盒的所有程序都存在闪存芯片中，闪存有nand或emmc两种封装形式，常见的是emmc封装的，这种封装的芯片看不到针脚，多为贴片组装在主板上。emmc体积小，读写速度较快，使用较多。

闪存分析

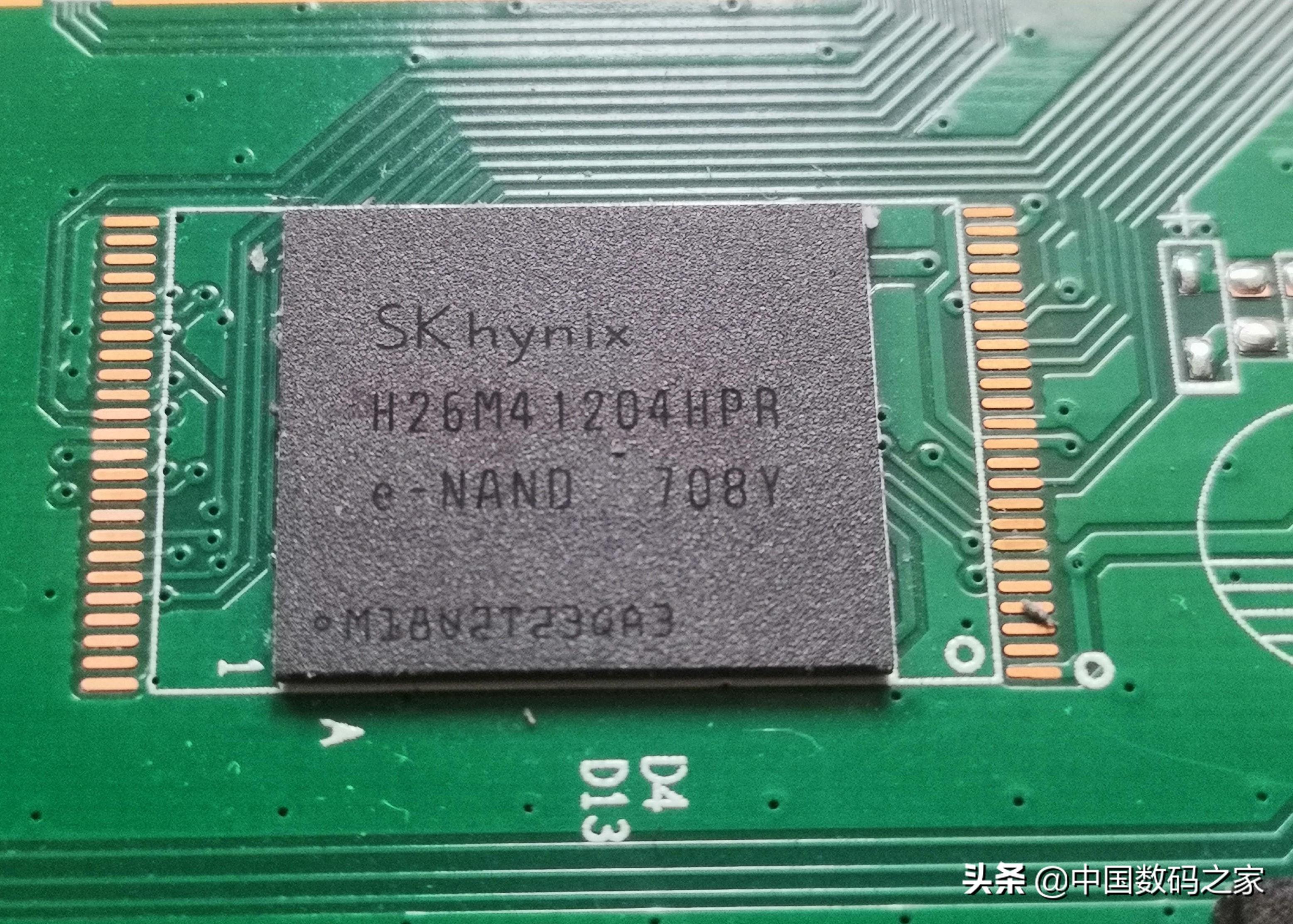

上面的盒子已经无法启动，主板上闪存是emmc封装形式，从芯片上面的可以看到生产商是SK hynix ，芯片型号是H26M41204HPR。查询相关资料得知，这个芯片是FBGA封装形式，具体看是BGA153封装，容量大小8G。

机顶盒或手机上面的emmc闪存颗粒实际是集成了控制器的闪存芯片，只要找到数据针脚，就可以通过普通的TF卡读卡器来进行读写。这样废旧手机上面的这个emmc芯片就可以连接到读卡器上变成大容量U盘。

BGA153封装emmc针脚定义

了解了emmc闪存芯片的封装格式，还需要查询详细的针脚定义，找到数据读写关键针脚。下图是通过查询，得到的BGA153封装的emmc闪存芯片颗粒，具体针脚。除BGA153外，还有BGA162，BGA169等封装形式，后面的数字表示具体针脚数目。

当手机损坏后恢复数据就是用这种方法，用风枪把emmc吹下来，然后飞线的方式连接sd卡套或tf卡读卡器，插到电脑后能被识别为内存卡从而恢复数据，当然也可以直接通过EMMC编程器直接读写数据。

读写EMMC具体方法

用tf读卡器读写emmc需要下面的针脚CLK CMD GND VCC DAT2 DAT1 DAT0 DAT3共8个，对应针脚从芯片中找到，然后焊接到tf读卡器的对应针脚上即可，下图是SD大卡的针脚定义，也可以emmc转接SD卡读卡器。

这样就可以把废旧手机或机顶盒上面的闪存芯片变成一个普通的U盘了，实现了废物利用，提升了价值。以后再也不用换脸盆、换不锈钢盆子了。这样，无论是废旧手机上的emmc颗粒，还是网络盒子上面的emmc闪存，都可以焊接到读卡器上变成一个普通的U盘，华丽变身巧妙变成大容量U盘。

综上，以上只是基于理论分析，大部分人是没有专业工具来拆卸emmc颗粒的。至少，我们知道相关知识，废旧手机里面的数据通过这种途径是可以恢复的，恢复出厂是不管用的。技术有两面性，可以以此修复手机或机顶盒，有可能泄露数据。建议废旧手机不要随便丢或者换脸盆了。

手机内存小升级512内存#芯片级维修

14ProMax 128G内存不够用，扩容升级512G。

今天有一台14ProMax，升级512G内存。

·现在开始拆，先关机，直接开干。

·现在主板拆下来，把硬盘颗粒拆下来，升级一个好的硬盘上去。

·硬盘芯片已经买过来了，直接安装在这，绝缘一下。

手机主板小，你觉得我不会翻车是吧？开干，升级好。现在来看一下，512G搞定。
