贴片式元器件的焊接技巧，详细教程

贴片式元器件一般包括贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管和贴片集成电路等。其中贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管等的焊接方法基本相同，而贴片集成电路的则有所不同。下面分别介绍这些贴片元器件的焊接方法。

焊接贴片电阻器

贴片电阻器一般耐高温性能较好，可以采用热风枪进行焊接。在使用热风枪焊接时，温度不要太高，时间不要太长，以免损坏相邻元器件或使电路板另一面的元器件脱落;风量不要太大，以免吹跑元器件或使相邻元器件移位。

焊接贴片电阻器的方法如下：

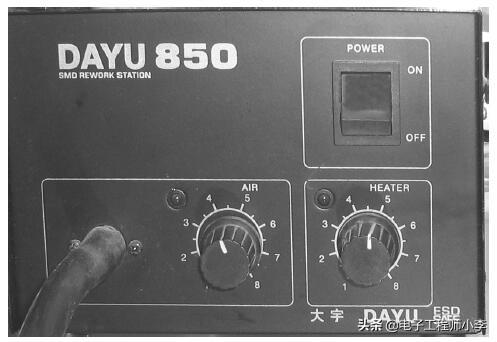

1)首先将热风枪的温度开关调至5级，风速调至2级，然后打开热风枪的电源开关，如图1-39所示。

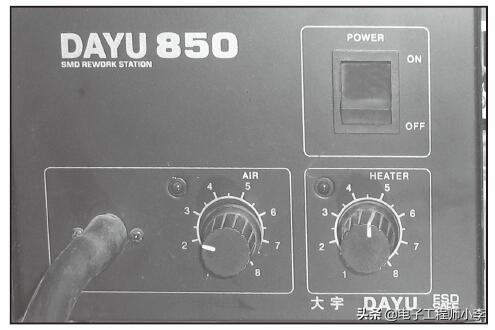

图1-39　调节热风枪

2)用镊子夹着贴片元器件，然后将电阻器的两端引脚蘸少许焊锡膏。

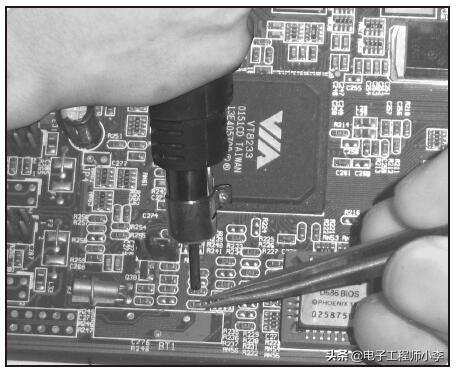

3)将电阻器放在焊接位置，然后将热风枪垂直对着贴片电阻器加热，如图1-40所示。

4)加热3s，待焊锡熔化后停止加热，然后用电烙铁给元器件的两个引脚补焊，加足焊锡，如图1-41所示。

图1-40　加热电阻器

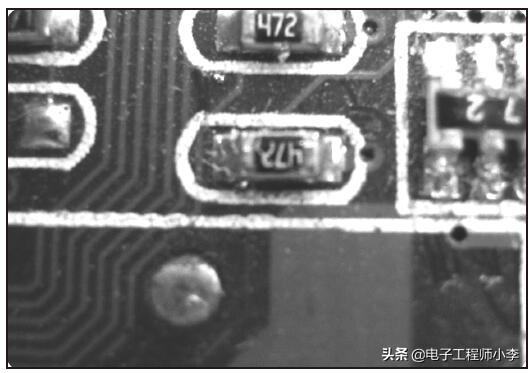

图1-41　焊好的电阻器

【提示】

对于贴片电阻器的焊接一般不用电烙铁，因为用电烙铁焊接时，由于两个焊点的焊锡不能同时熔化可能焊斜;另一方面，在焊第二个焊点时，由于第一个焊点已经焊好，如果下压第二个焊点，可能会损坏电阻器或第一个焊点。拆焊这类元件时，要用两个电烙铁同时加热两个焊点使焊锡熔化，在焊点熔化状态下用电烙铁尖向侧面拨动使焊点脱离，然后用镊子取下。

焊接贴片电容器

对于普通贴片电容器(表面颜色为灰色、棕色、土黄色、淡紫色和白色等)，焊接的方法与焊接贴片电阻器相同，可参考贴片电阻器的焊接方法，这里不再赘述。对于上表面为银灰色、侧面为多层深灰色的涤纶贴片电容器和其他不耐高温的电容器，不能用热风枪加热，而要用电烙铁进行焊接，用热风枪加热可能会损坏电容器。具体焊接方法如下：

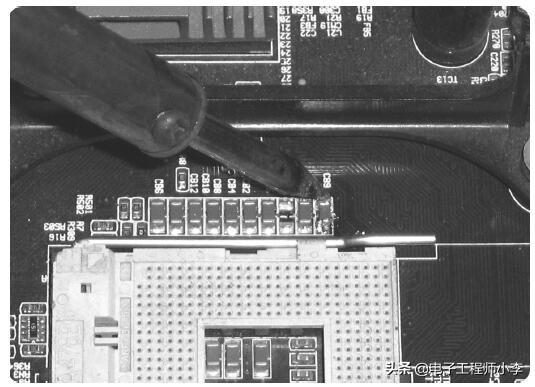

1)首先在电路板的两个焊点上涂上少量焊锡，然后用电烙铁加热焊点，当焊锡熔化时迅速移开电烙铁，这样可以使焊点光滑，如图1-42所示。

2)用镊子夹住电容器放正并下压，再用电烙铁加热一端焊好，然后用电烙铁加热另一个焊点，这时不要再下压电容器以免损坏第一个焊点，如图1-43所示。

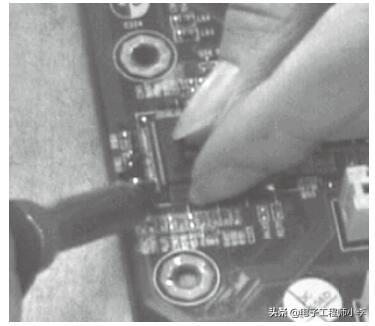

图1-42　给焊点上锡

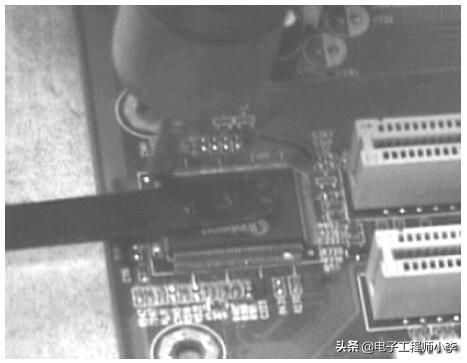

图1-43　给焊点加热

【提示】

采用上述方法焊接的电容器一般不正，如果要焊正，可以将电路板上的焊点用吸锡线将锡吸净，再分别焊接。如果焊锡少可以用电烙铁尖从焊锡丝上带一点锡补上，如果体积小，不要把焊锡丝放到焊点上，用电烙铁加热取锡，以免焊锡过多引起连锡。

焊接贴片电感器

贴片电感器的焊接方法与贴片电阻器的焊接方法相同，可参考贴片电阻器焊接方法进行焊接，这里不再赘述。图1-44所示为焊接贴片电感器。

焊接贴片二极管、晶体管、场效应晶体管

贴片二极管、贴片晶体管、贴片场效应晶体管的耐热性较差，加热时需要注意温度不能过高，时间不能过长。焊接方法如下(以贴片二极管为例)：

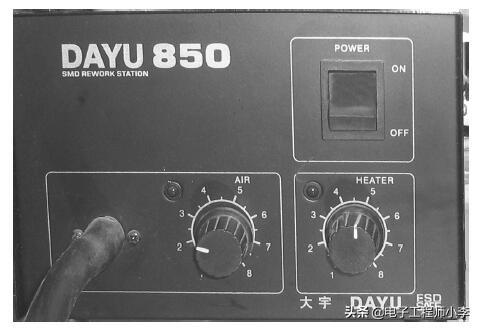

1)首先将热风枪的温度开关调至5级，风速调至2级，然后打开热风枪的电源开关，如图1-45所示。

图1-44　焊接贴片电感器

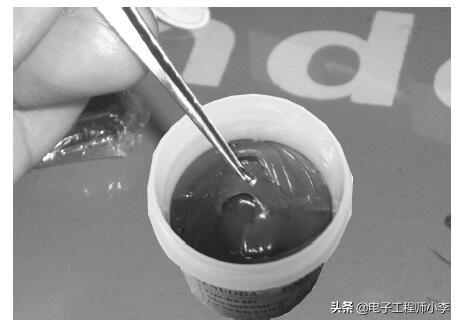

2)用镊子夹着贴片二极管，将二极管的两端引脚蘸少许焊锡膏，如图1-46所示。

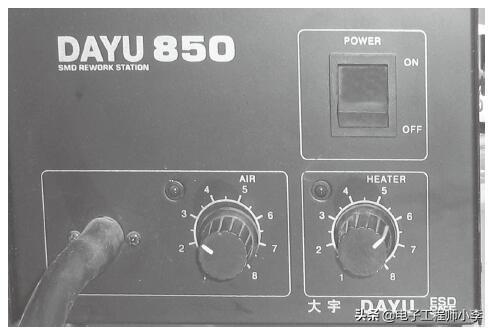

图1-45　调节热风枪

图1-46　两端蘸焊锡膏

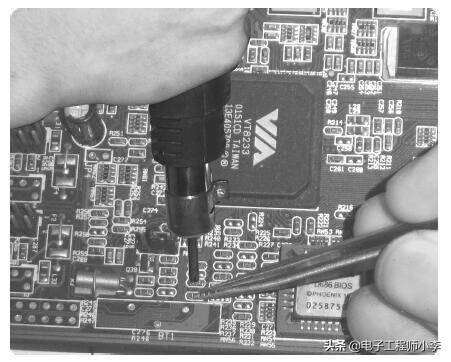

3)将此器件放在焊接位置，然后将热风枪垂直对着贴片器件加热，如图1-47所示。

4)待焊锡熔化后迅速移开热风枪停止加热，然后用电烙铁给器件的两个引脚补焊，加足焊锡，如图1-48所示。

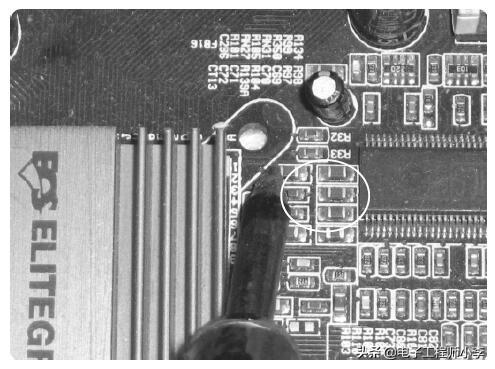

图1-47　加热贴片二极管

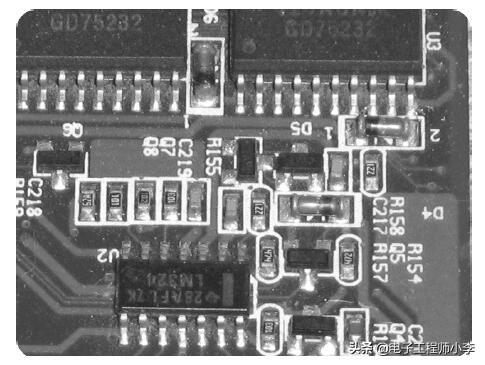

图1-48　焊好的贴片二极管

【提示】

拆卸这类元器件时，要用热风枪垂直于电路板均匀加热，焊锡熔化时迅速用镊子取下。由于体积稍大的镊子对热风阻挡作用不大，也可以用镊子夹住元器件并略向上提，同时用热风枪加热，当焊点焊锡刚熔化时即可分离。取下前注意记下器件的方向，必要时要标在图上。

焊接两面引脚贴片集成电路

两面引脚贴片集成电路的焊接方法如下：

1)首先将热风枪的温度开关调至5级，风速调至4级，然后打开热风枪的电源开关。如图1-49所示。

2)向贴片集成电路的引脚上蘸少许焊锡膏。

3)用镊子将集成电路放在电路板中的焊接位置，并按紧，然后用电烙铁焊牢集成电路的一个引脚，如图1-50所示。

图1-49　调节热风枪

图1-50　固定集成电路

【注意】

如果电路板上的焊锡高低不平，可先用电烙铁蘸少许松香，一一刮平凸出的焊锡。

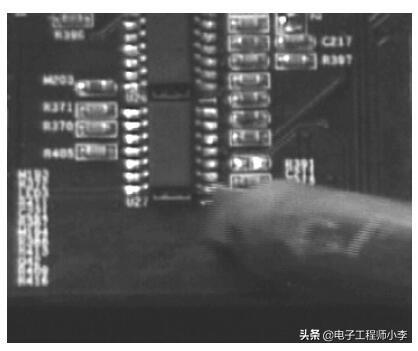

4)接着将风枪垂直对着贴片集成电路旋转加热，待焊锡熔化后，迅速停止加热，并关闭热风枪，如图1-51所示。

5)焊接完毕后，检查一下有无焊接短路的引脚。如果有，用电烙铁修复，同时为贴片集成电路加补焊锡，如图1-52所示。

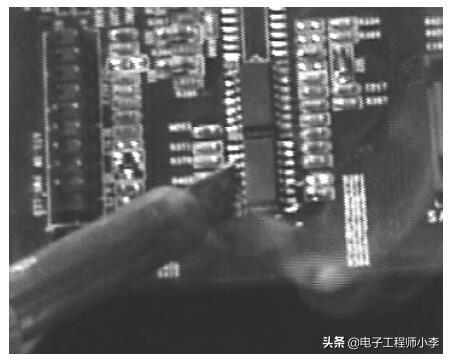

图1-51　加热贴片集成电路

图1-52　给集成电路加补焊锡

焊接四面引脚贴片集成电路

四面引脚贴片集成电路的焊接方法如下：

1)首先将热风枪的温度开关调至6级，风速调至3级，然后打开热风枪的电源开关，如图1-53所示。

2)向贴片集成电路的引脚上蘸少许焊锡膏。

3)用镊子将集成电路放在电路板中的焊接位置，并按紧，然后用电烙铁将集成电路4个面各焊一个引脚，如图1-54所示。

图1-53　调节热风枪

图1-54　固定集成电路

4)接着将热风枪垂直对着贴片集成电路旋转加热，待焊锡熔化后，停止加热并关闭热风枪，如图1-55所示。

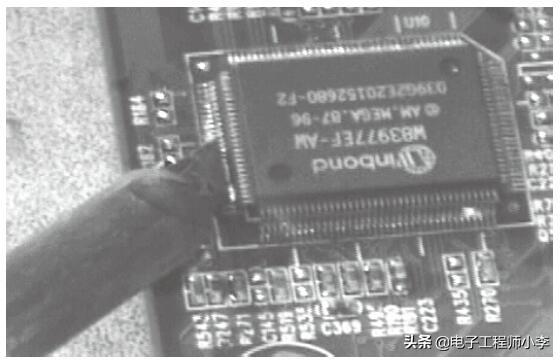

5)焊接完毕后，检查一下有无焊接短路的引脚，如果有，用电烙铁修复，同时为贴片集成电路加补焊锡，如图1-56所示。

图1-55　加热贴片集成电路

图1-56　给集成电路加补焊锡
