主板上的时钟到底有什么作用，为什么维修的时候采用示波器测量？

晶振一般叫做

晶体谐振器 ，是石英晶体振荡器 （Quartz Crystal Oscillator)的简称。主要用于稳定和选择频率时钟信号CLK(CLOCK的缩写), 就是数字电路工作基准，使各个相连的设备统一协调工作，在主板中就像人体心脏非常重要,时钟的基本单位是Hz(赫兹)，在主板上有很多独立的时钟：

一.32.768KHZ：南桥、PCH、EC等附近

1.常见的外观有圆形与长方形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X2000所示:

3.在主板上的位置图：

图1

图2

4.波形图：

5.作用.

32.768KHZ在主板上的作用也不可忽视。工作电压是0.4V左右。它控制着电脑的系统时间的基准，同时在上电之前为主板南桥/PCH内提供工作时钟。同时也是通过它产生原始时钟频率，经过发生器放大或缩小成电脑中各种不同频率控制总线。如果主板32.768K晶振故障。一般会有如下问题产生。

1.电脑不开机

2.电脑reset复位灯常亮

3.系统时间不准

4.开机进入系统慢

5.用主板测试卡测试的时候一直乱码

6.其他相关故障

二.14.318MHZ ：主时钟晶振

1.常见的外观有长方形或长方形带弧形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X2所示:

3.在主板上的位置图：

4.波形图：

5.作用.

早期的主时钟14.318MHZ 均放在主板上，现在从55系例PCH出现此时钟就放在了芯片内部，外部再也看不到了,此时钟提供了一个标准时钟，通过配置芯片内部的寄存器已将外部时钟进行分频、倍频或者频差等，从而得到各个模块工作的时钟，比如PCI 33MHz/PCEI 133MHz/AGP 66MHz/USB 48MHz等等都是分频后送到各外设使用.如果主板14.318MHZ晶振故障。一般会出现以下问题。

1.主板无显示

2.不开机

3.开机死机或蓝屏等等.

三. 25MHz：网卡晶振

1.常见的外观有长方形带弧形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X1所示:

3.在主板上的位置图：

4.波形图：

5.作用.

一般主板网卡芯片旁边会出现25MHz这个晶体，这个时钟是给网卡独立提供使用，目前带网卡芯片的都会有这个晶体出现，如果主板25MHZ晶振故障，一般会出现以下问题。

1.网卡抓不到

2.主板不显示

3.主板当机蓝屏等等

四.24.576MHZ ：1394或声卡：

1.常见的外观有长方形带弧形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X3所示:

3.在主板上的位置图：

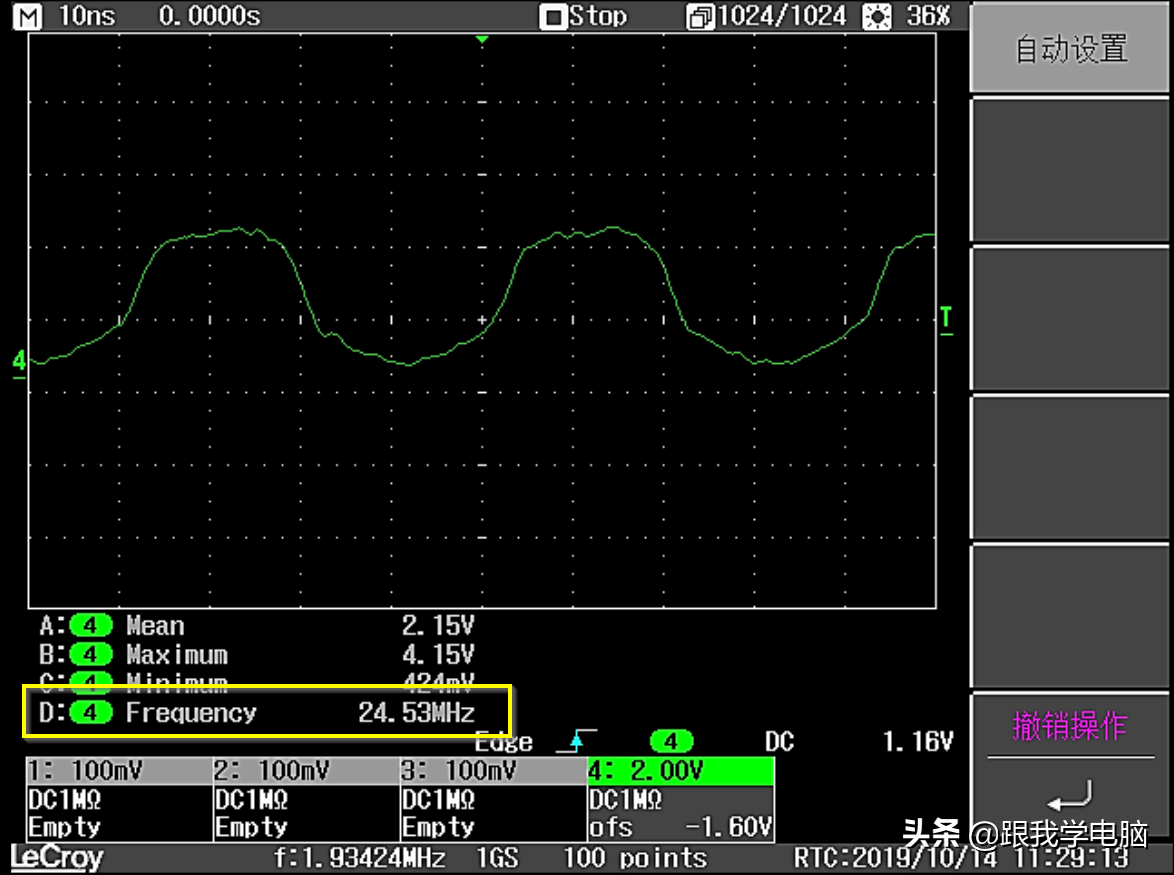

4.波形图：

5.作用.

早期的主板有1394芯片的一般都有这颗晶体，另外现在的音频也采用此信号，但是音频芯片由PCH内部分频器送到音频芯片，所以外部是没有独立的晶体,如果主板24.576MHZ晶振故障，一般会出现以下问题。

1.开机无显示

2.开机当机

3.抓不到1394芯片或声卡

五.分频器输出常规波形图：

CPU波形图：

PCIE波形图：

PCI波形图：

图1

图2

AGP波形图：

备注：欢迎大家关注我的头条号：跟我学电脑 ,每天都会有新的知识提供大家学习，同时也希望大家多多转发，评论与点赞，你们的每一次转发都是给我最大的帮助，感恩你们！！！
