FH5060｜#4LED，单节锂电池电量状态显示芯片

器件概述

FH5060 是一款单节锂电池电量指示芯片，该芯片采用CMOS 工艺实现，体积小，便于便携式产品安装。FH5060 内置比较器和反馈回路，实现4个电压点的检测。通过内部修调技术，可以保证电压检测精度达到： ±1%。输出采用OPENDRAIN 结构，便于客户使用I/O通信接口或者LED状态指示。

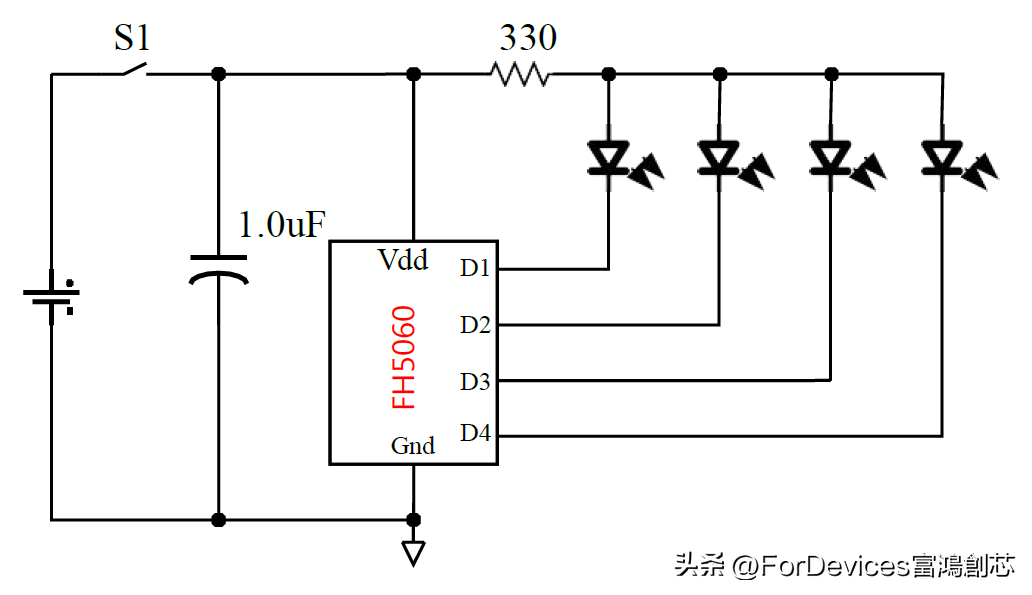

应用电路

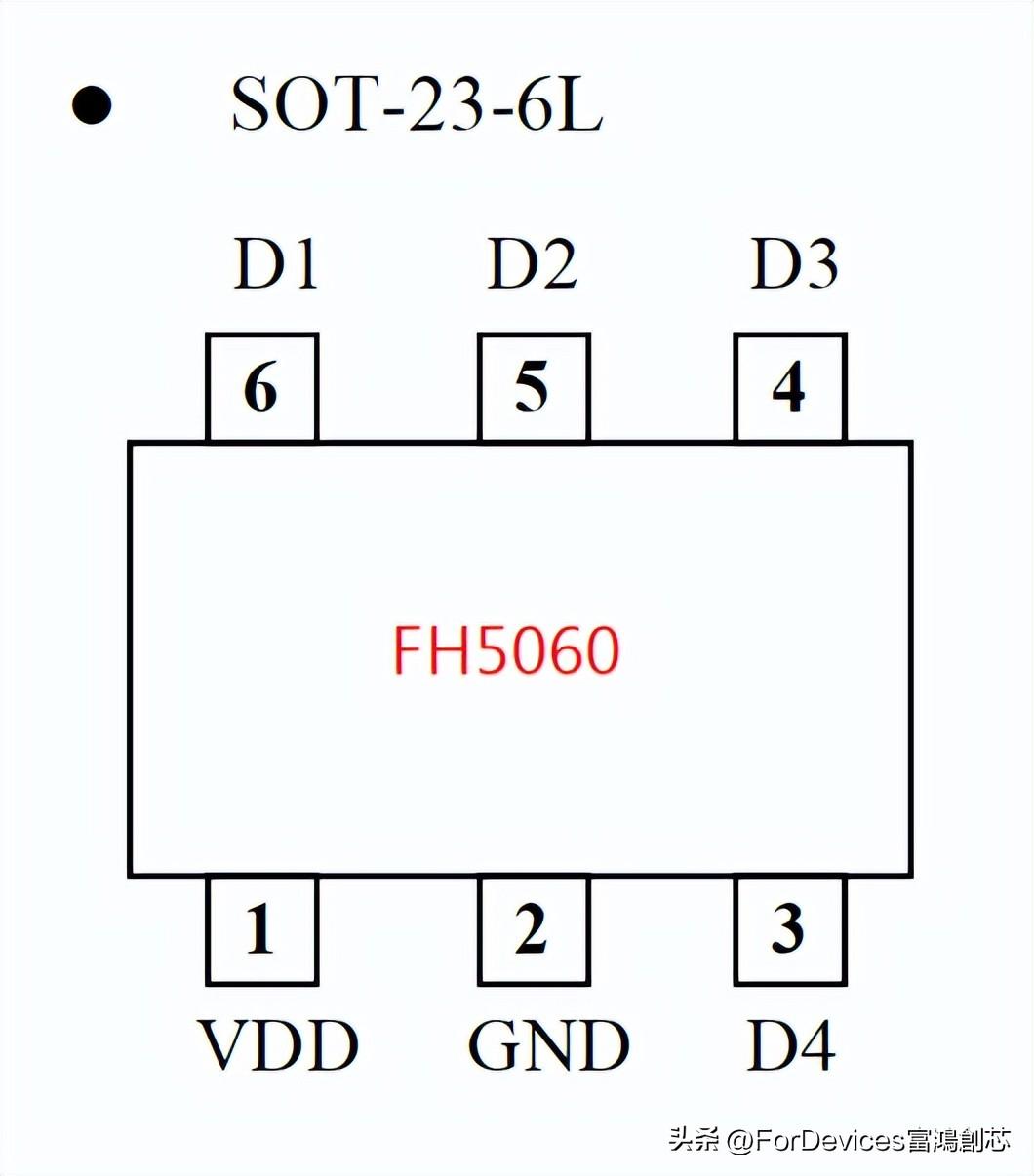

引脚功能

● VDD（引脚1）：电源

● GND（引脚2）：接地端

● D1-D4（引脚3-6）：LED1-LED4输出指示，D1为低压端指示，D4为高压端指示

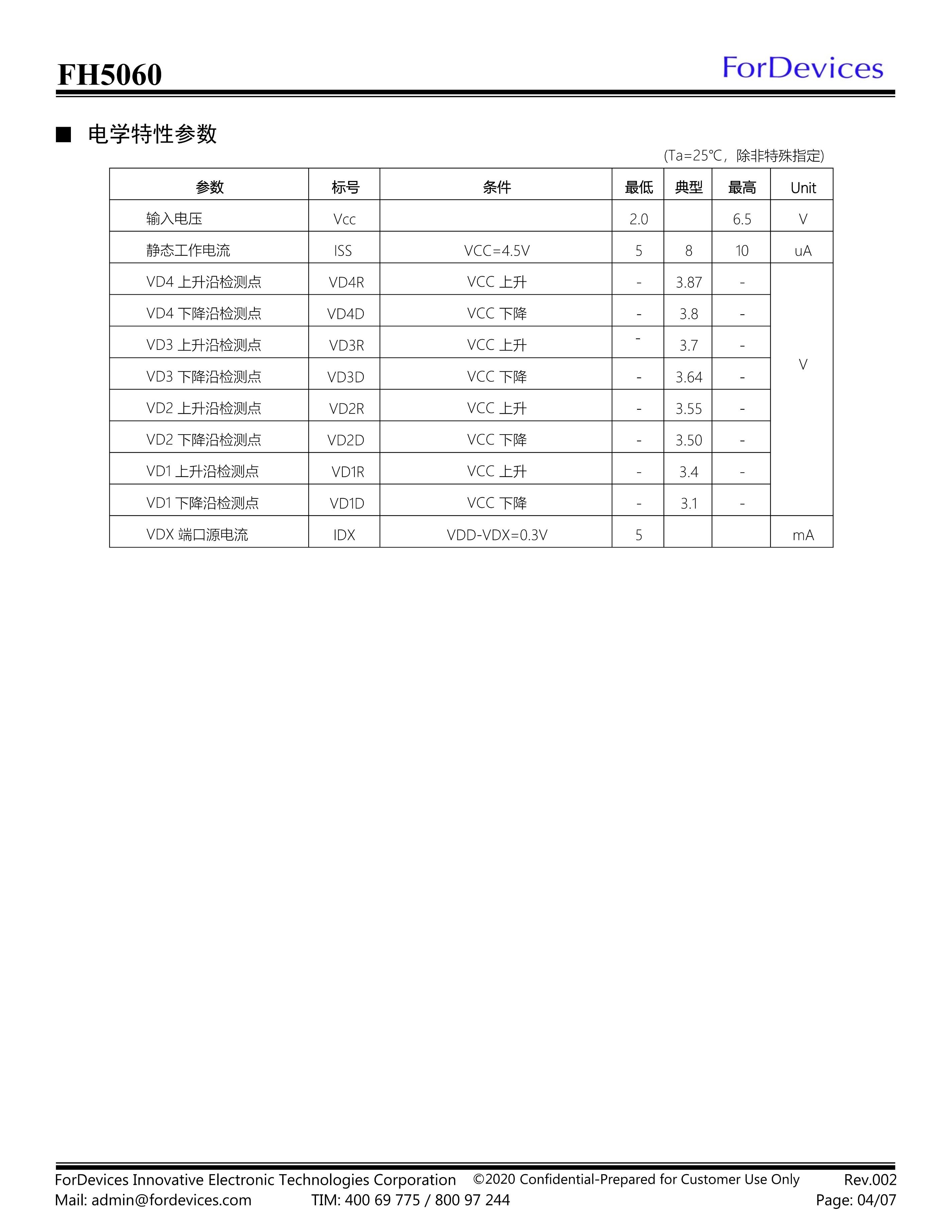

电气特性

● 工作电压：2.0 ~ 6.5V

● 延迟时间：N (无)

● 静态功耗：8.0uA

● 输出方式：单节锂电池4段电量显示

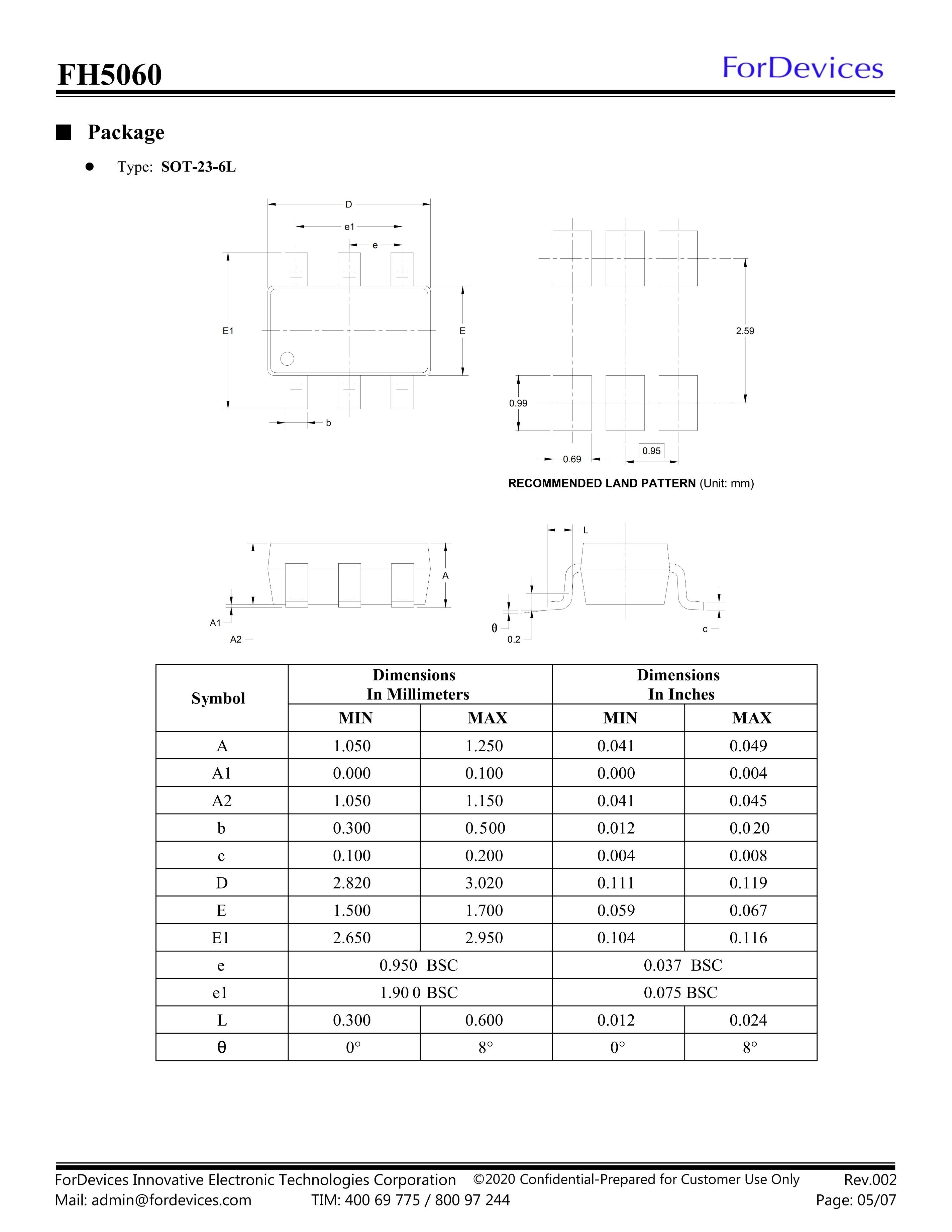

● 封装形式：SOT-23-6L

产品特性

● 超低功耗：<10uA

● 内置4路比较器，实现4个电压点检测

（3.87V~4.2V、3.7V~3.87V、3.55V~3.7V、3.4V~3.55V）

● 内部比较器具有合理的迟滞，便于做充放电指示

● 高精度：±1%

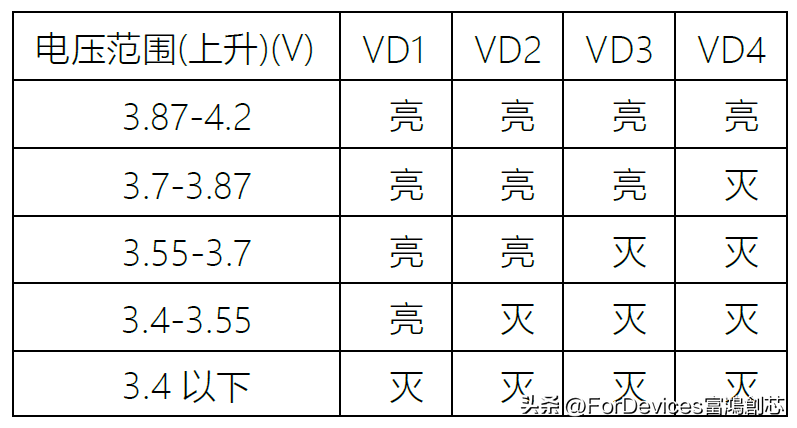

LED 电量示意表

应用领域

● 移动电源

● LED手电

● 便携式电子设备

「芯片应用」FH5060｜单节锂电池电量计检测IC，4LED电量指示

FH5060｜单节锂电池电量计检测IC，4LED电量指示

器件概述

FH5060 是一款单节锂电池电量指示芯片，该芯片采用CMOS 工艺实现，体积小，便于便携式产品安装。

FH5060 内置比较器和反馈回路，实现4 个电压点的检测。通过内部修调技术，可以保证电压检测精度达到±1%。输出采用OPENDRAIN 结构，便于客户使用I/O 口或者LED 指示。

产品特点

● 超低功耗：<10.0uA

● 内置4 路比较器，实现 4 个电压点检测

● 内部比较器具有合理的迟滞，便于做充放电指示。

● 高精度：±1%

应用领域

● 移动电源

● LED 手电

● 便携式电子设备
