高集成15W定频调压无线充芯片问世：支持PD供电，效率高达84%

伴随着苹果iPhone、iPad、MacBook系列全系支持USB PD快充，USB PD这一快充协议迅速普及开来，正式开始取代QC快充的历史地位。无线充行业也随之迎来改变：伴随着支持正反插Type-C接口的大面积使用，以及消费者对USB PD适配器的普遍接受，支持USB PD快充输入的无线充电器也被提上日程。

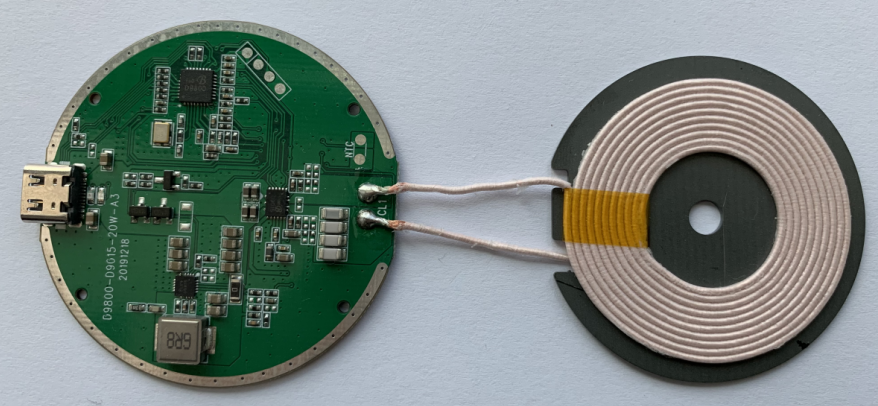

近期，贝兰德最新发布一款D9800无线充电TX芯片，最高功率20W，值得一提的是，该芯片还集成PD协议输入，契合了当前USB PD快充的潮流趋势。贝兰德D9800主控+D9015功率全桥可组成一套高端无线充电解决方案，高集成度、丰富的内存及引脚资源，满足各种定制化需求等功能强大的特点带来极致的性能表现。

贝兰德发布D9800无线充电方案

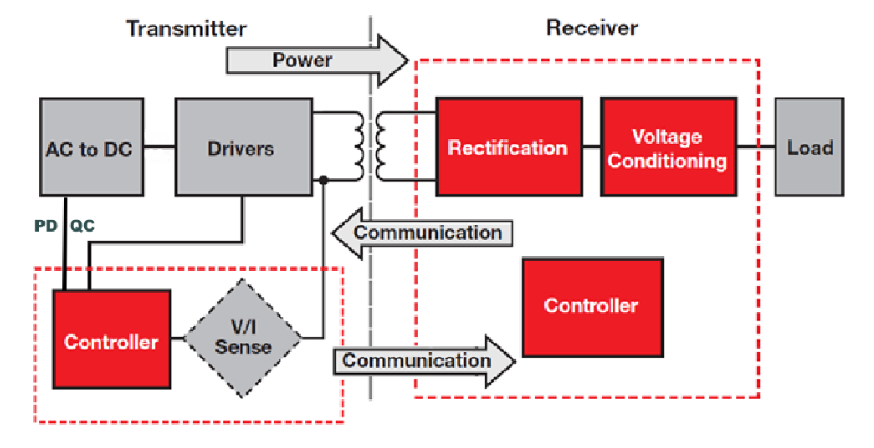

贝兰德D9800是一款无线充电发射器控制器，集成了创建符合Qi标准或专用5V/9V/12V发射器所需的所有控制。D9800和D9015一起提供了一个紧凑的无线充电器解决方案。D9800支持多种Qi指定的A型功率变送器设计，包括A11/A28/MP-A2。为了最大程度地提高无线电源控制应用程序的灵活性，D9800配备了动态电源锁（DPL）。DPL通过无缝优化有线输入电源的可用功率使用来增强用户体验。

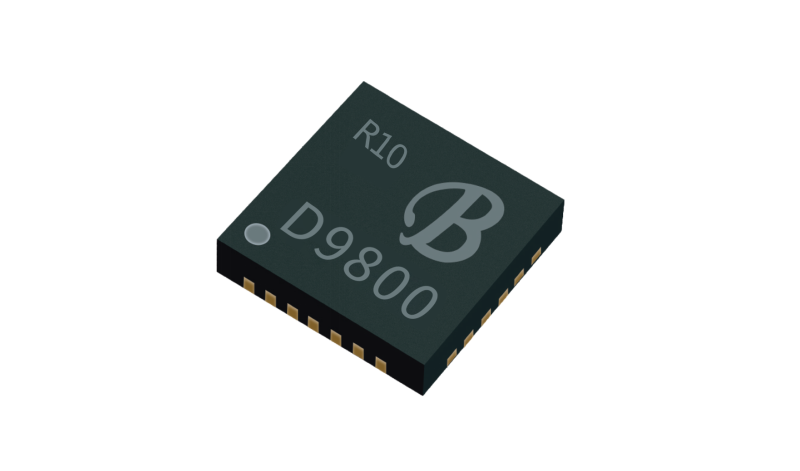

该系统通过持续监测已建立的功率传输的效率来支持异物检测（FOD），从而防止由于在无线充电传输领域中放错金属物体而造成的电源损耗。如果在电源传输过程中出现任何异常情况，D9800将处理该情况并提供指示输出。全面的状态和故障监视功能可实现低成本但可靠的Qi认证无线充电系统设计。D9800采用耐热增强型5mm x 5mm，32引脚QFN封装。

贝兰德D9800主要特性

贝兰德D9800作为WPC v1.2.4 A11 / A28 / MP-A2规格兼容的数字控制器，适用于WPC和专有的5V/9V/12V无线充电发射器，定频调压、支持最高5W/7.5W/10W/15W/20W的接收功率。集成100MHz主频 32bit ARM处理器，PWM频率高至200MHz，多通道全同步数字解调，特有的Wave-Monitor技术，保证通讯可靠性可实现高达84％的高效率，数字解调减少组件，高集成外围精简。

贝兰德D9800集成PD3.0（PPS）、QC3.0、AFC快充协议，输入兼容当前主流的USB PD快充电源适配器。支持USB在线更新Firmware，无需专用烧录器、支持异物检测（FOD）、过流保护、过温保护，确保使用安全。支持MP-A11/MP-A2/A28/A11等WPC 标准Type架构，系统LED可指示充电状态和故障状态。

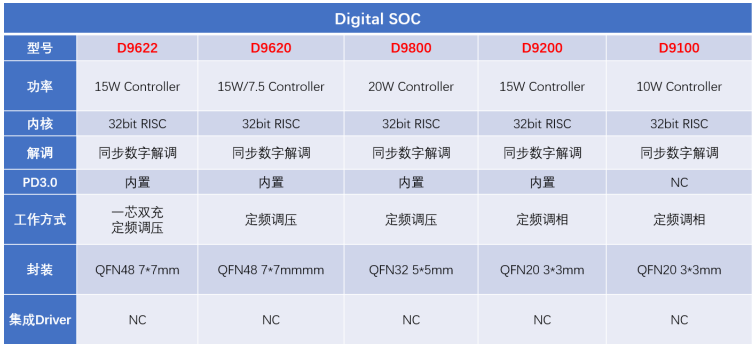

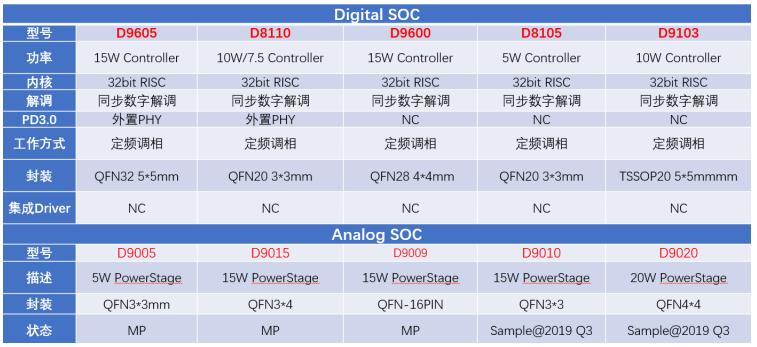

贝兰德产品线

总结

高功率无线充电、USB PD快充已经是大势所趋，贝兰德D9800主控+D9015功率全桥组成的高集成无线充电方案，可很好的满足这一趋势需求。

贝兰德方案应用场景广泛，涵盖符合WPC标准的无线充电产品、智能家居、数码产品、医疗、办公、车载无线充电等。
