目前音质好的功放芯片有哪些？单声道ABD类类功放IC，WT9110

目前音质好的5V~15V的功放芯片有哪些？

深圳唯创知音的WT9110单声道AB/D类功放IC，可以实现2Ω~4Ω，13W~27W的功放功率，可以实现AB/D类的功放切换，静态电流可以保持在20~30mA之间，下面小编为大家介绍一下，WT9110的功放芯片。

WT9110是一款低EMI，无需滤波器，AB/D类可选式音频功率放大器。14.4V工作电压时，最大驱动功率为27W（VDD=14.4V,4ΩBTL负载，THD<10%），音频范内总谐波失真噪声小于1％（20Hz～20KHz)；

WT9110的应用电路简单，只需极少数外围电器件；输出不需要外接耦合电容或上举电容和缓冲网络；WT9110采用ESOP8封装，特别适合用于小音量、小体重的便携系统中；

WT9110可以通过控制进入关断模式，从而减少功耗；WT9110内部具有过流、欠压、短路以及过热自动关断保护机制；WT9110工作稳定，通过配置外电阻可以调整放大器的电压增益，方便应用。

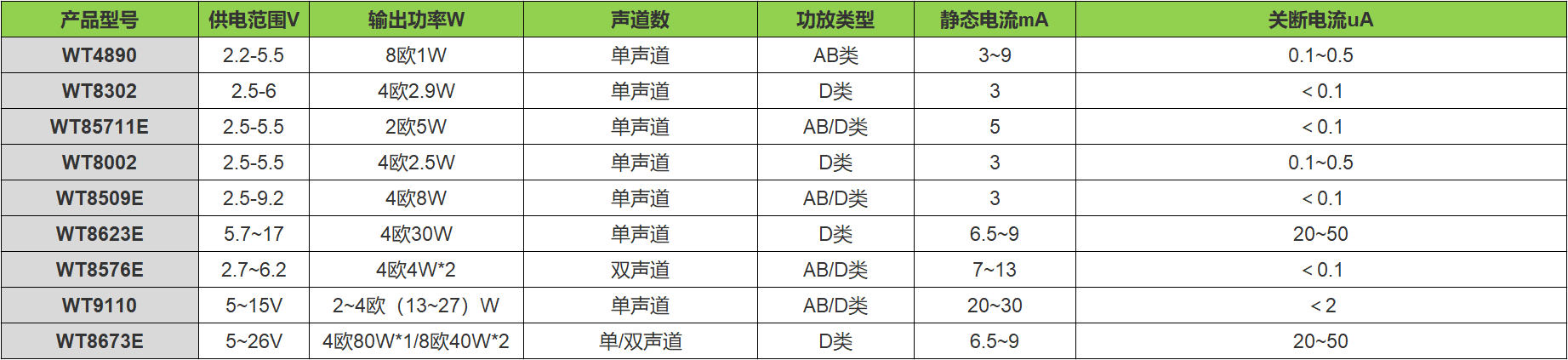

功放芯片选型表

产品特点

1、低EMI，高效率，音质优良

2、AB/D 类切换、单通道

3、VDD=14.4V，RL=4Ω，Po=27W，THD+N≤10%

VDD=12V，RL=3Ω，Po=23.5W，THD+N≤10%

VDD=12V，RL=4Ω，Po=20W，THD+N≤10%

VDD=7.4V，RL=2Ω，Po=13W，THD+N≤10%

4、宽工作电压范围5V—15V

5、采用ESOP8 封装

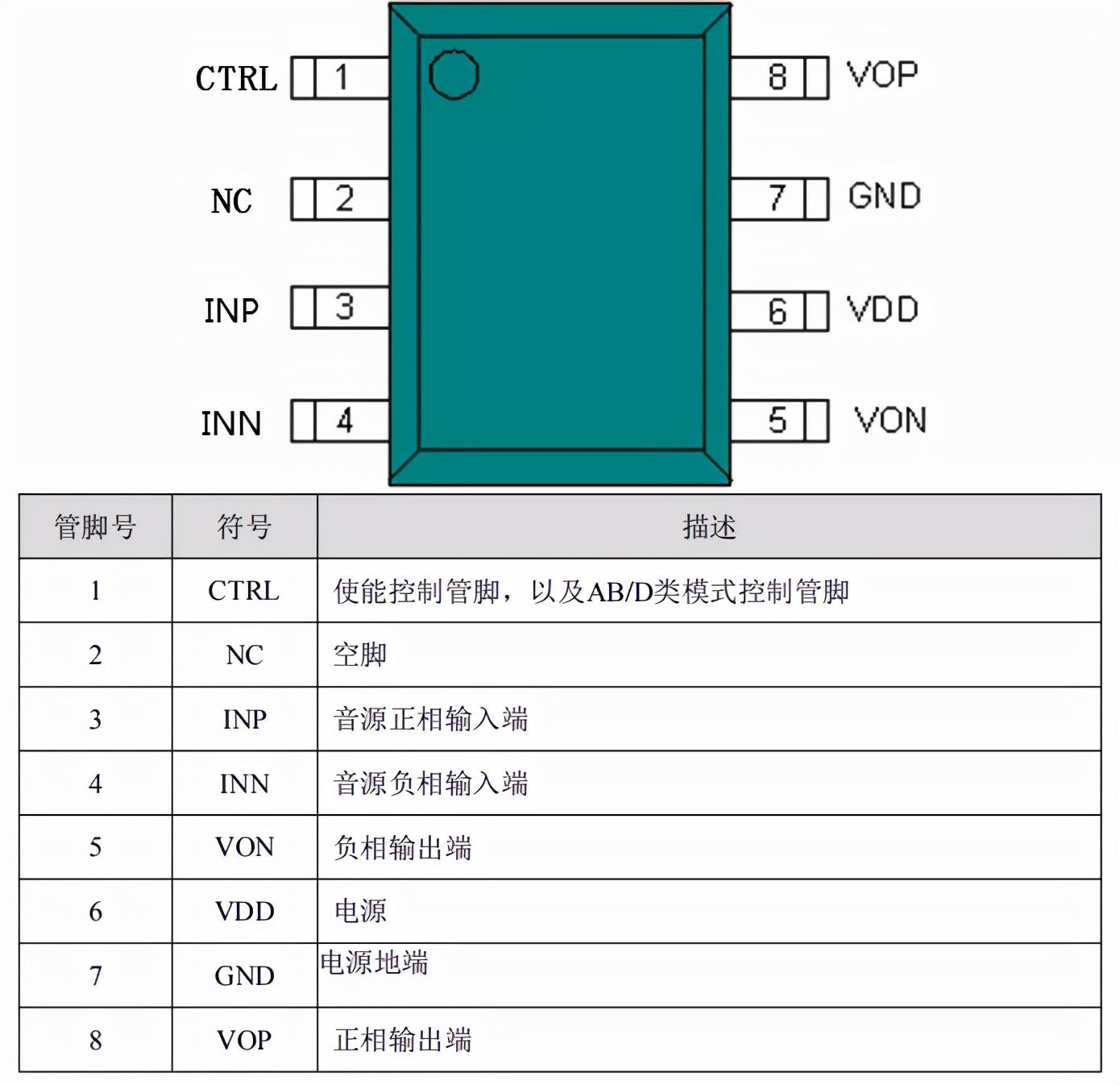

管脚介绍

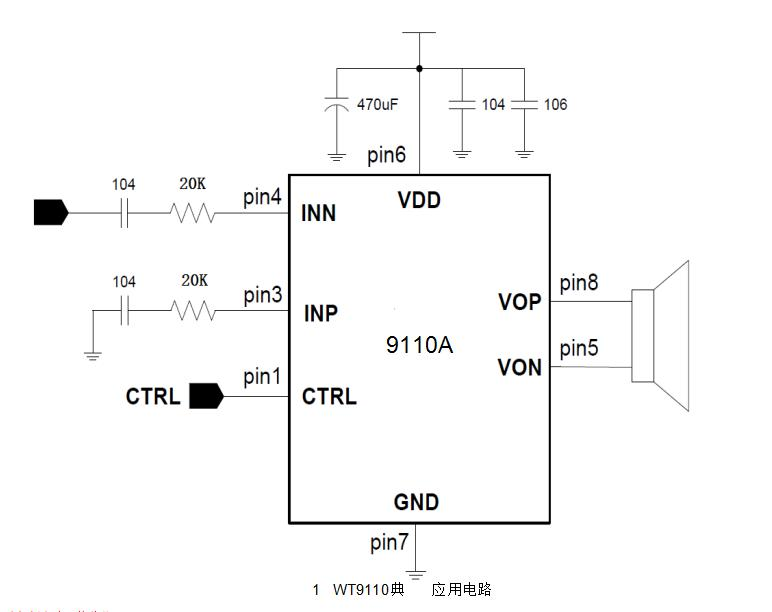

典型应用电路

更多详情可搜索：深圳唯创知音电子有限公司，与在线客服沟通，我们会发送一份选型表给到大家，芯片 与 模块 还可以申请免费送样服务，期待您的光临。

维修40年前的松下SU-2300功放，采用STK厚膜放大，布局简洁声音好

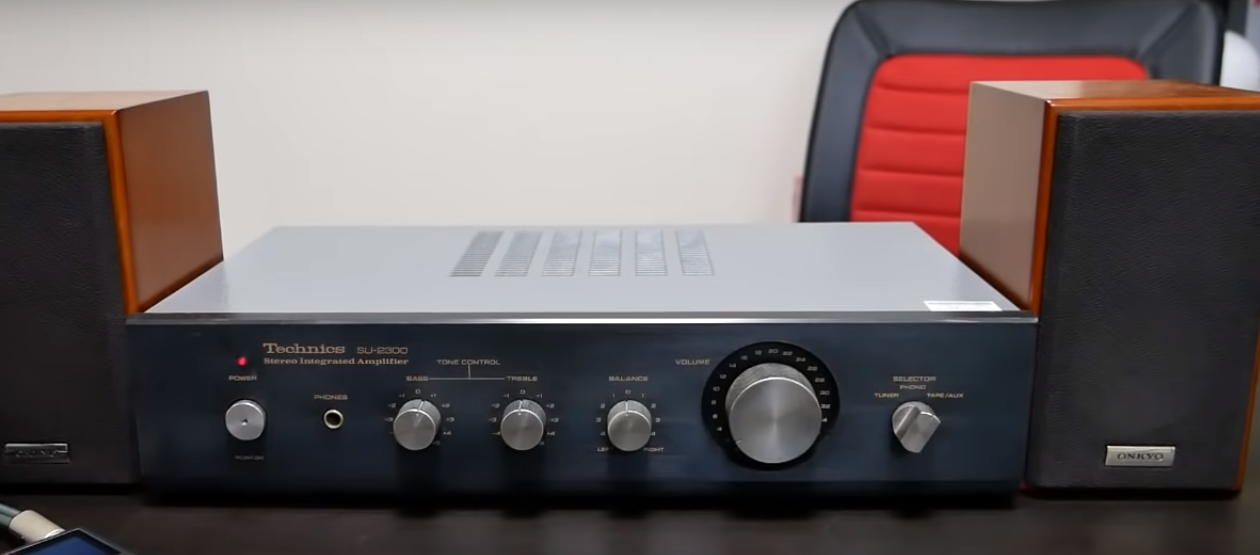

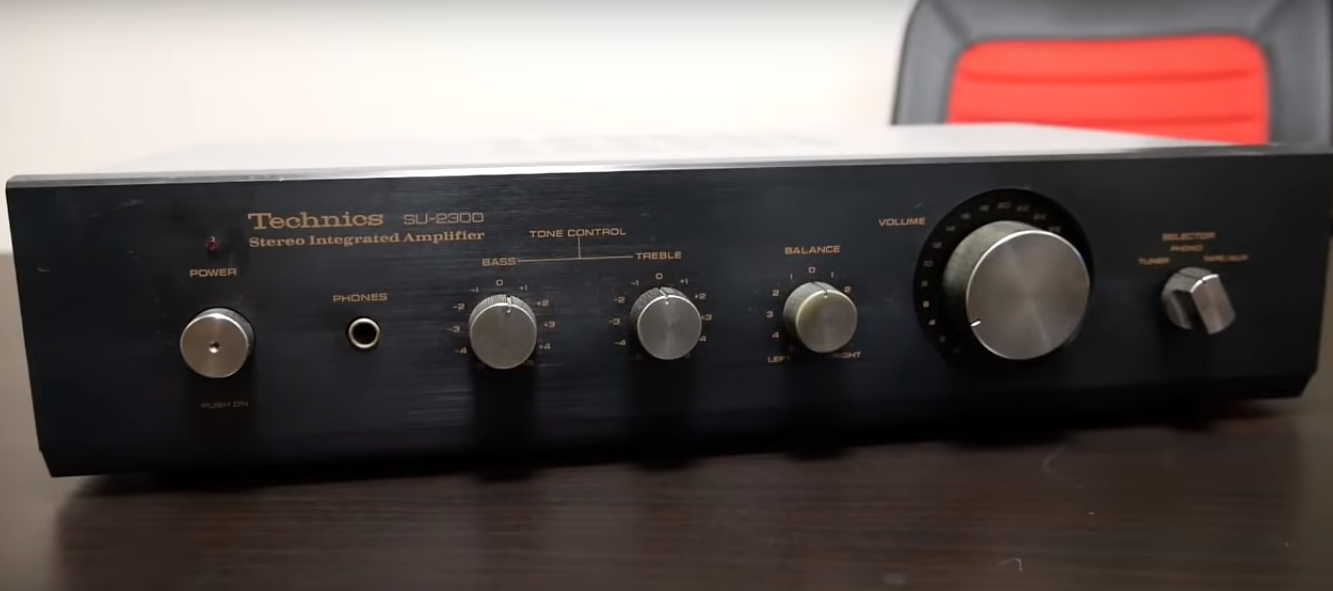

在废品站看到一台日产松下老功放TECHNICS SU-2300，成色还可以古色古香，我感觉这个东西应该不错，就给买回来了。

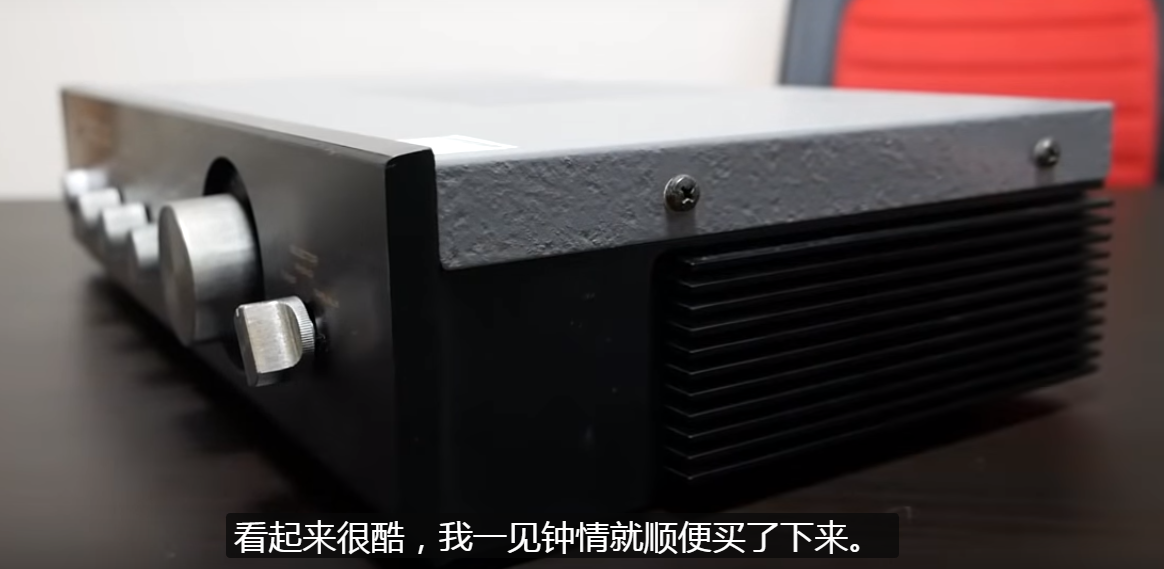

最重要的是这台上世纪70年代生产的功放机，体型相当小巧，顶盖板只用四颗螺丝固定，侧面是外露的散热器，真的很酷有型。

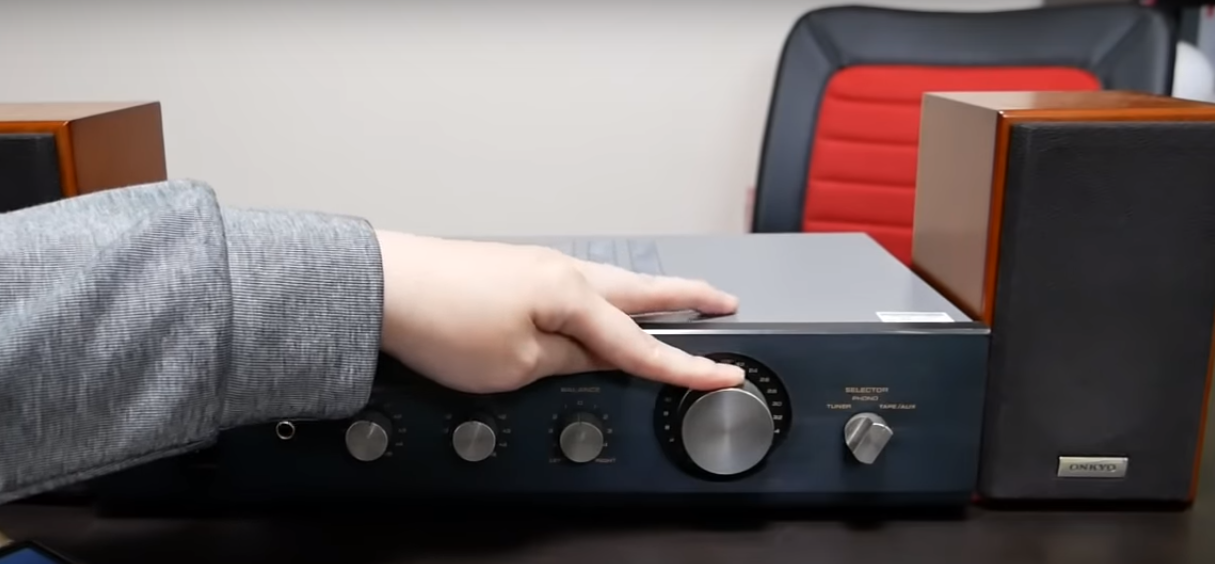

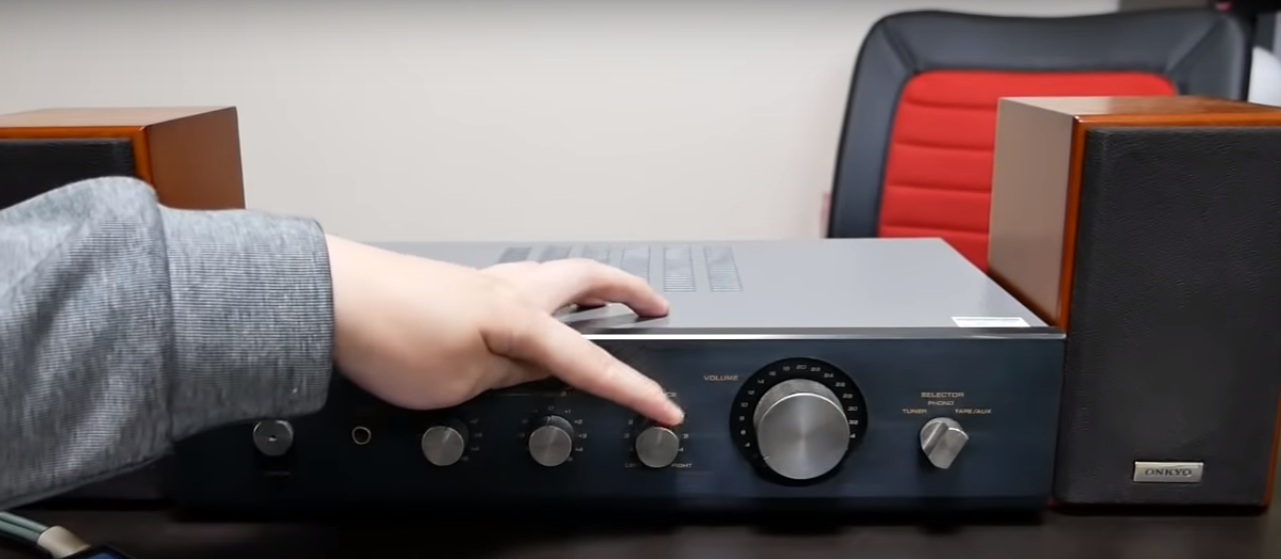

接上音箱通电，电源指示灯显示正常，当缓缓开大音量，左侧音箱竟然没有声音。

我把平衡电位器调到最左边位置，左边也没有一丝声音。

这种现象也可能音量电位器有问题，因为毕竟电源是好的。

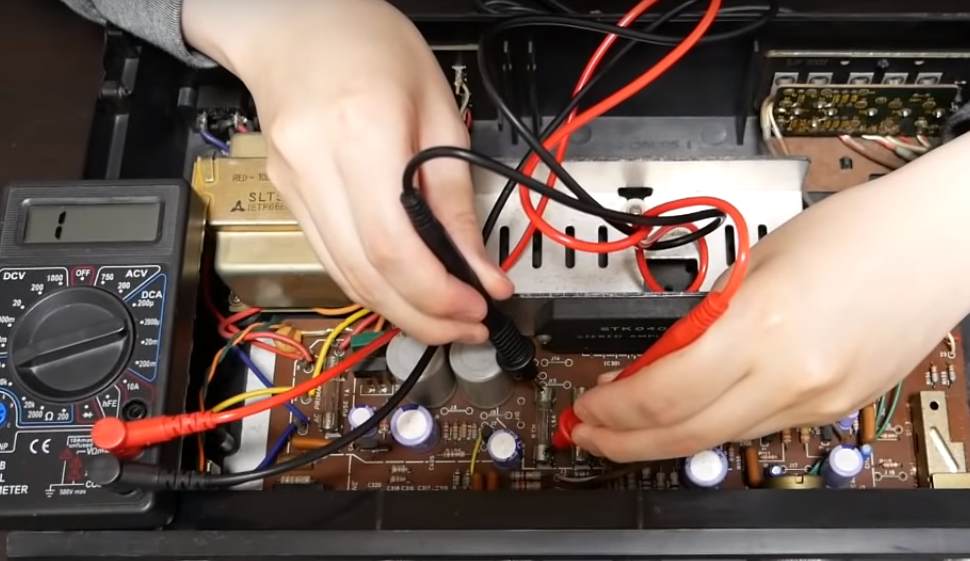

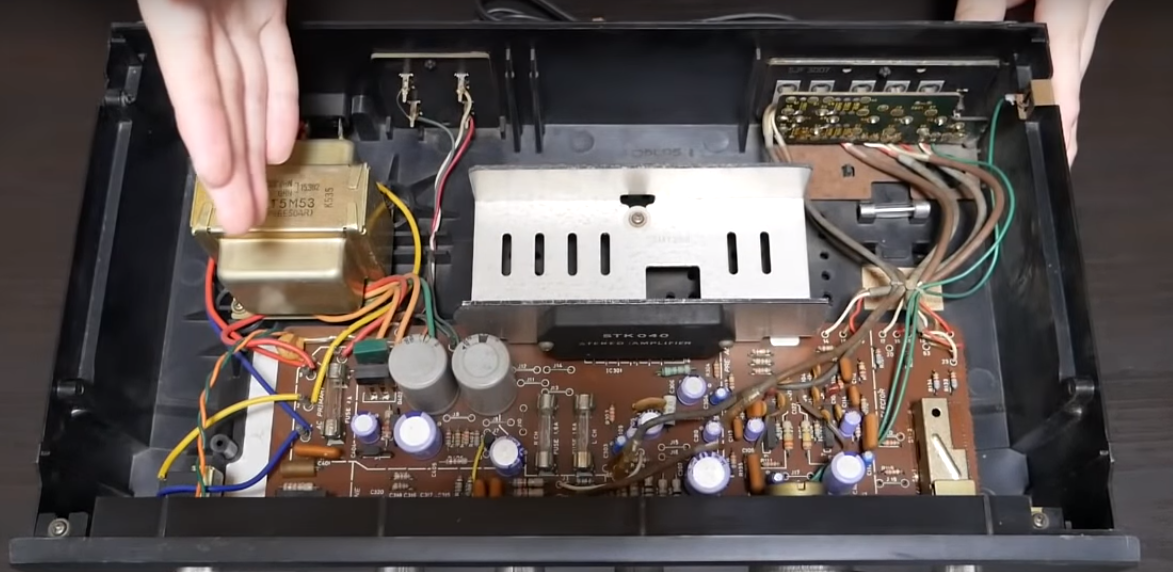

打开顶盖，里面没有我想象的那么乱，很整洁，很难想象它有四十多年的历史了。主滤波电容看起来像是松下音频专用的，出了变压器和散热有点小之外，用料古朴中规中矩。

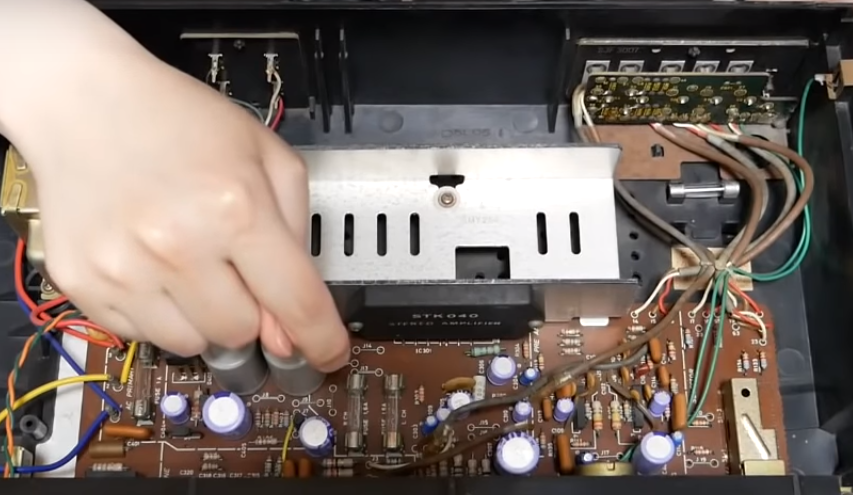

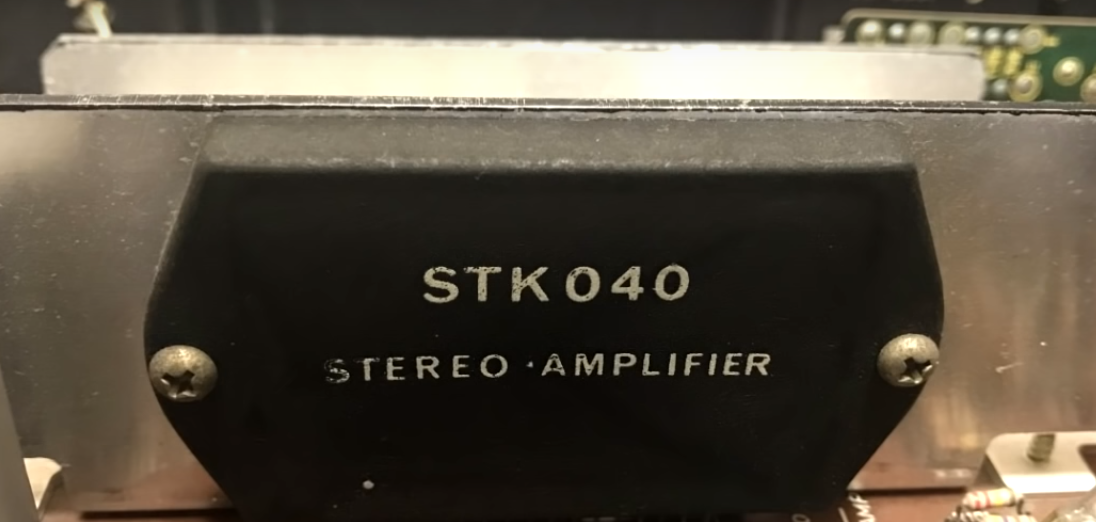

功率放大由一只STK040厚膜电路完成，这么早的机器用厚膜还是不多见的，我以为会是分立原件的呢。

我发现，机子里面有两只个头非常大的保险丝，通常电源电路的保险丝都比较小，这个应该是代替保护电路的保险丝，用来保护喇叭和功率模块，其中一只已经烧断了。这在早期进口功放里有许多这样设计的，包括英国的一些小功率机器。

这种保险丝是4A带延迟的保险丝，可以在短时间超过4A电流时不立即熔断。买了几只秋叶原的换上。

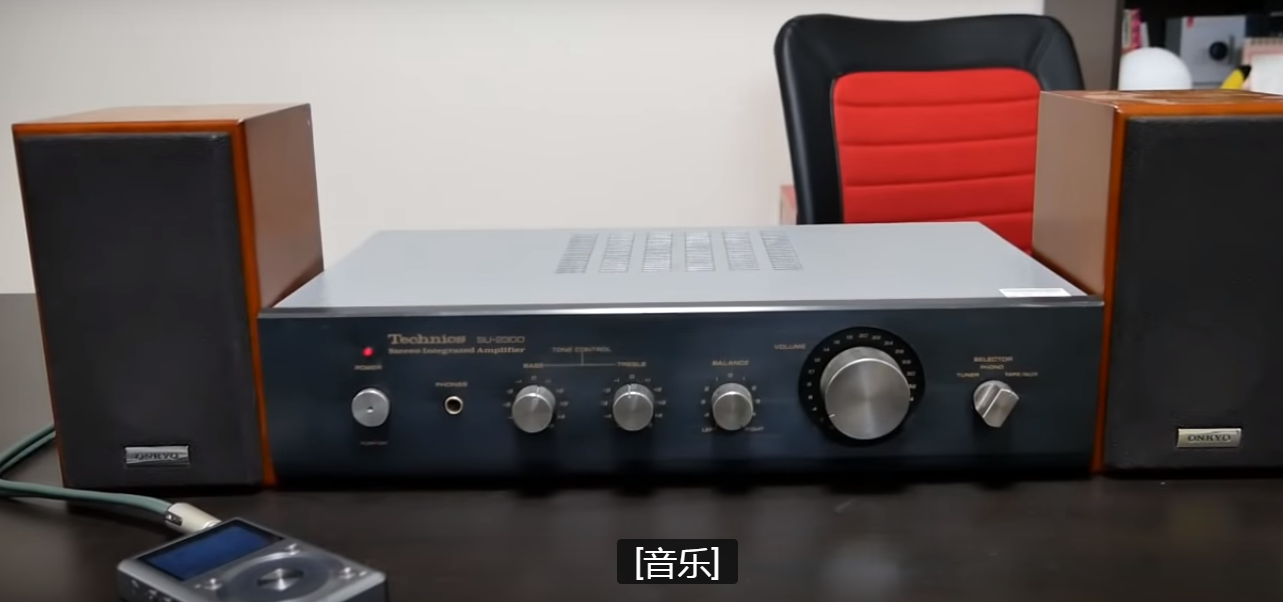

好了，盖上顶盖，开启音量，左右声道都有声音了，真的是很幸运，因为这种厚膜经常有坏一个声道的现象出现，这只保险丝都烧掉了，功放块竟然是好的。
