台电A20双口移动电源拆解评测
继发布星球第二小的移动电源A10以来，台电再次推出了一款型号为A20的移动电源新品，同样主打轻薄、便携，同时也增加了大容量的卖点。此次A20一共带来了珍珠白、钛空灰、魅焰红、深海蓝四种配色，小编手上的这款为钛空灰。下面就跟着小编来了解一下这款产品吧。
一、台电A20外观

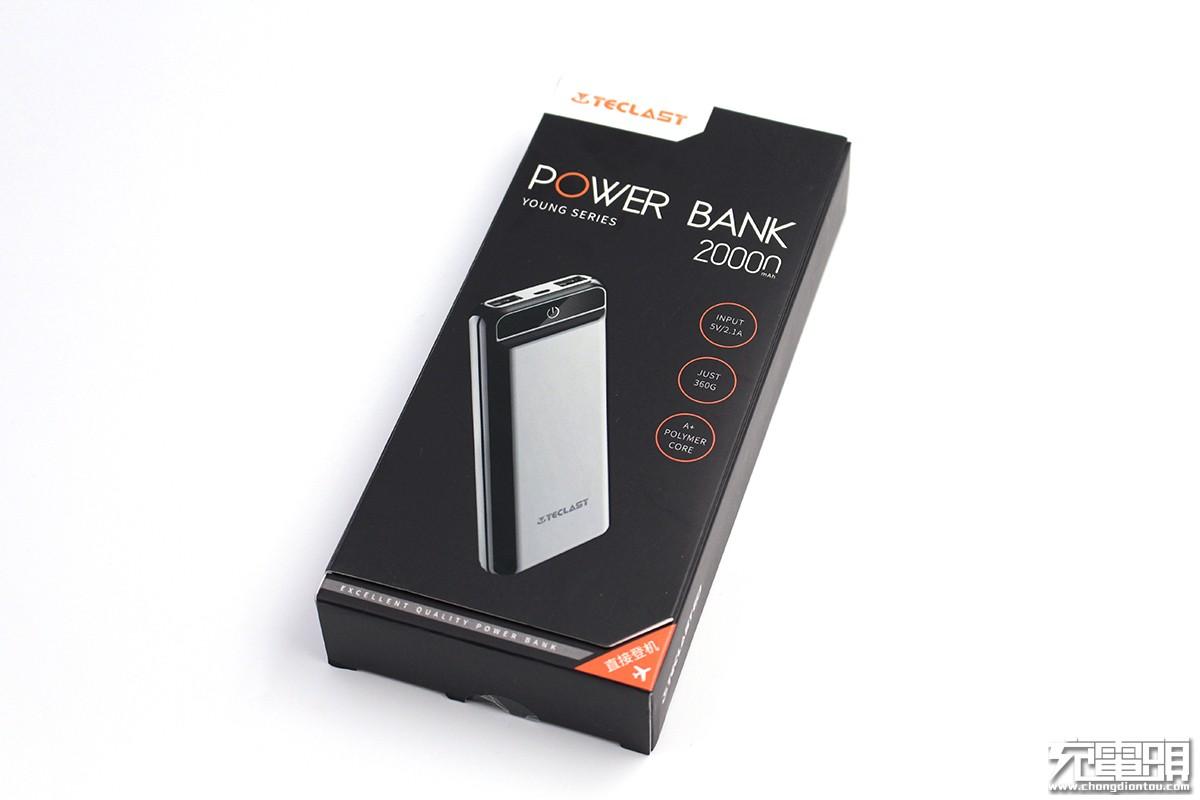

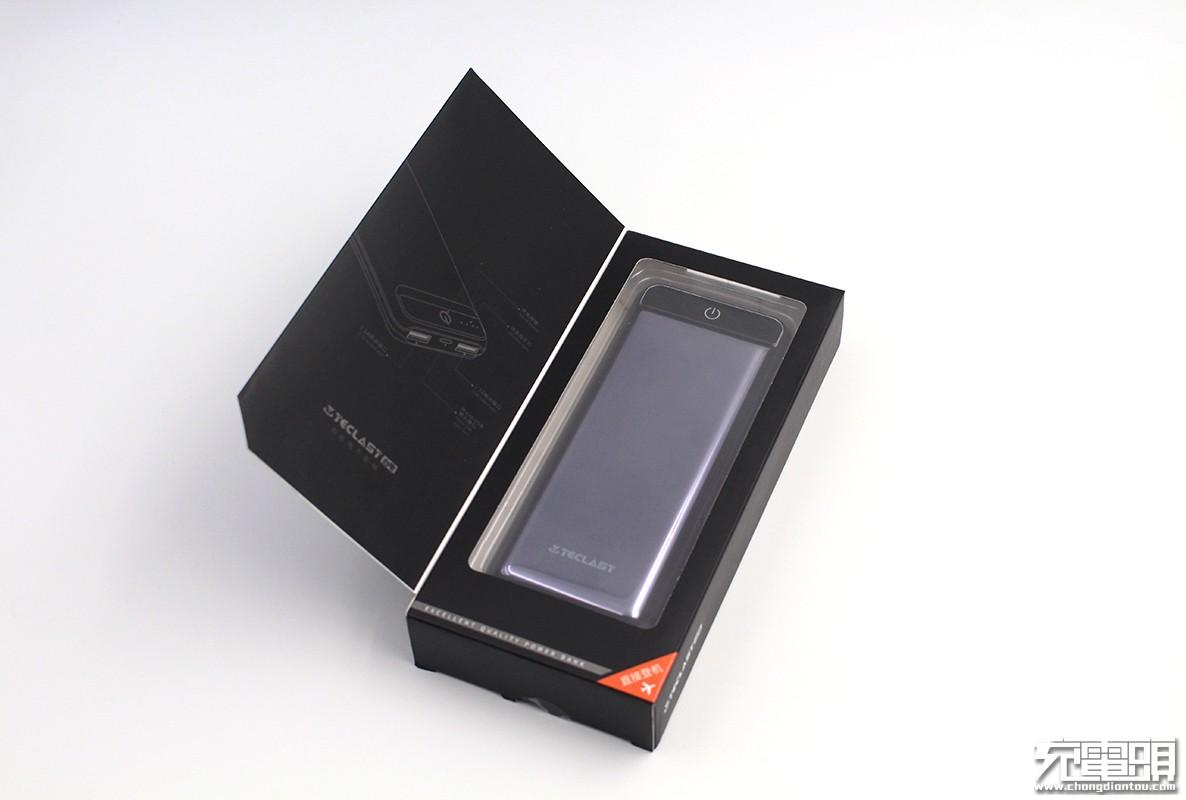

先从外包装说起，A20外包装大体上延续了A10的设计风格，正面采用开窗式设计，下面是一层透明塑料板。可以不拆开包装就能看到产品的实物，而在盖子闭合后，会通过磁铁保证它不被轻易打开，整个设计还是很人性化的。

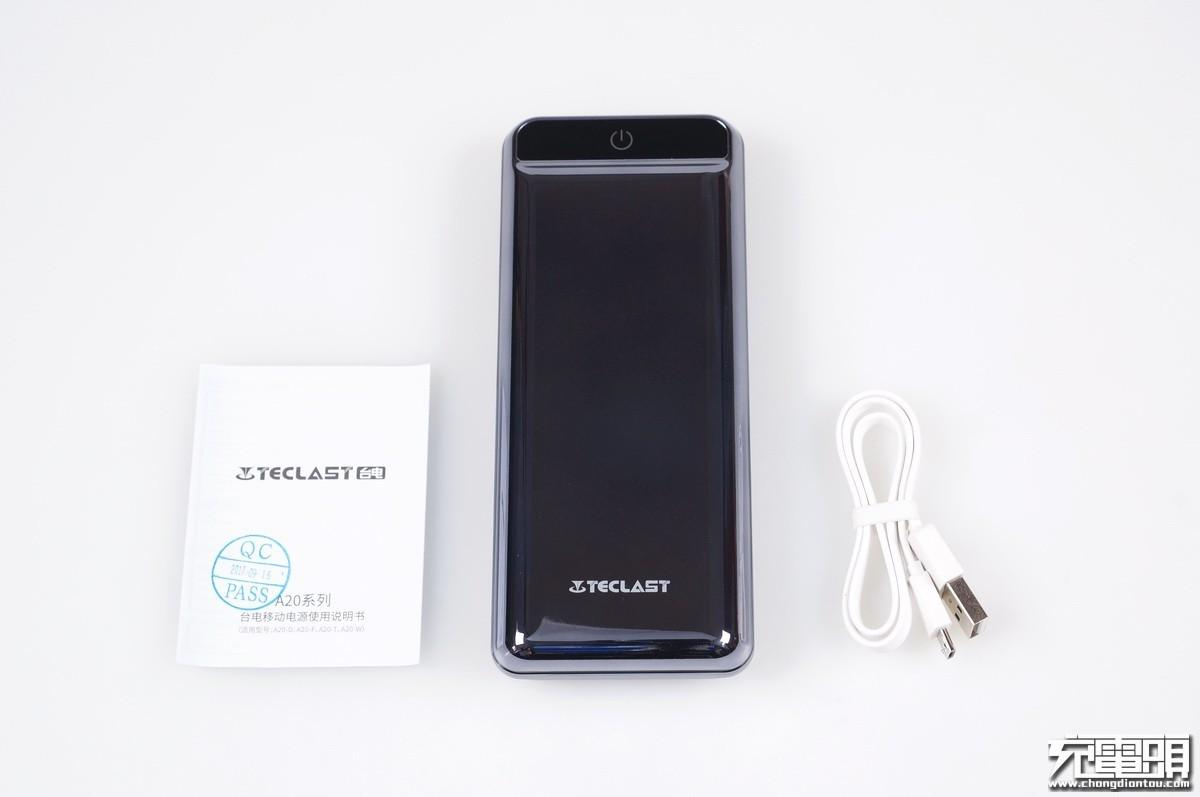

打开包装拿出这款产品时，第一感觉是体型比较修长，手感非常顺滑、实在。整体外观而言，比A10更长一些。目测A20应该是A10的Plus版本，附赠说明书和MicroUSB短线。

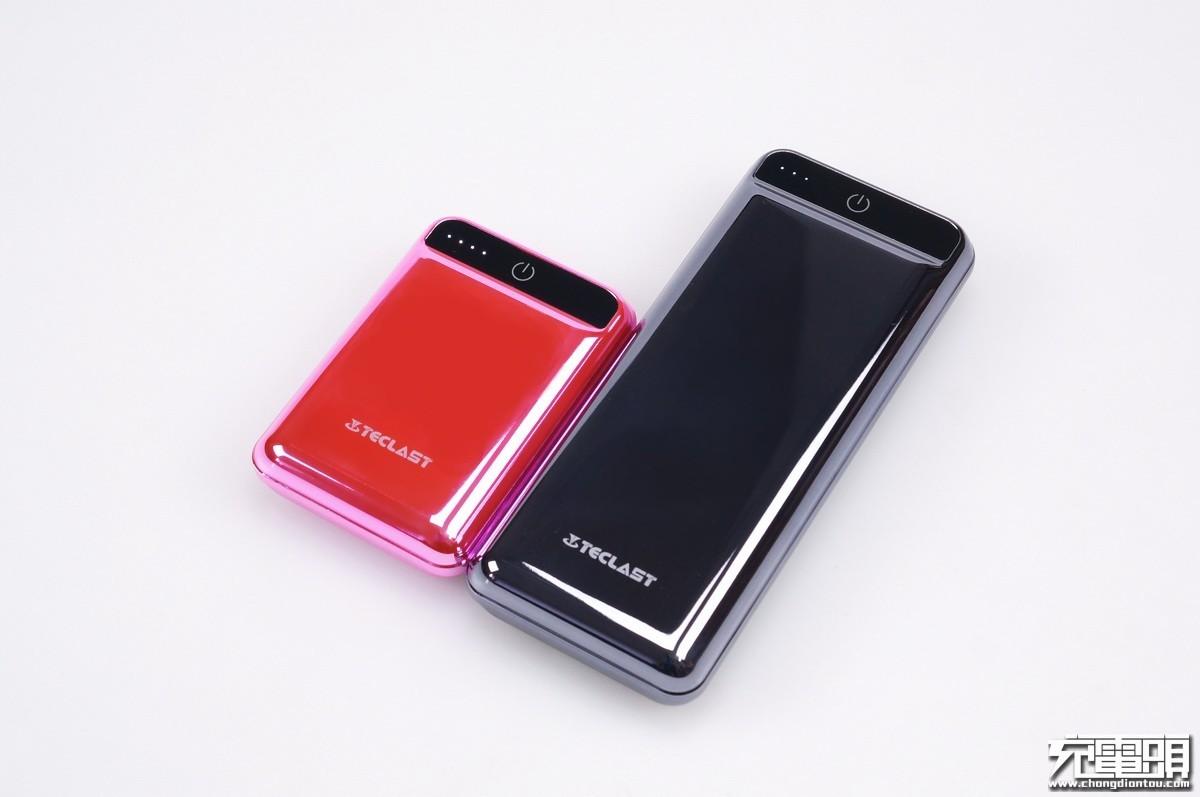

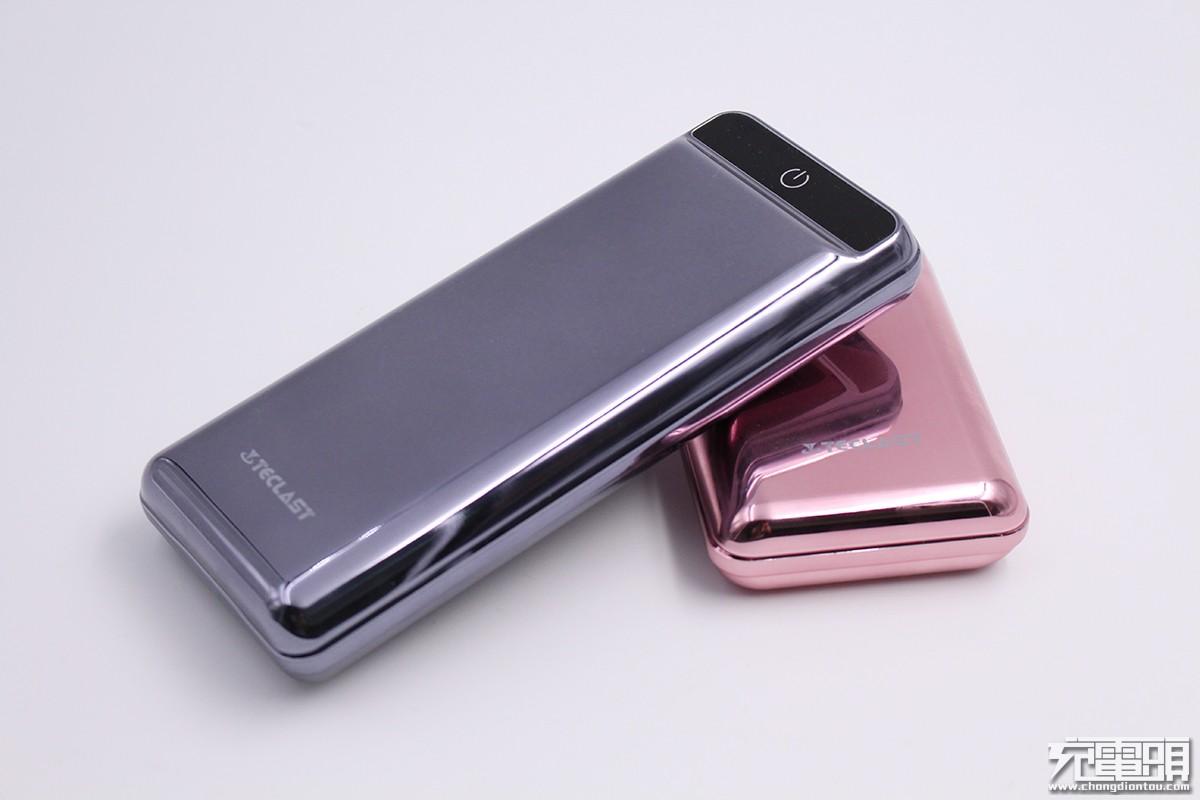

实际对比一下A20和A10两款产品。在容量上，A20是A10的两倍，而外型方面，宽度和厚度几乎没有变化，长度变成了A10的1.5倍左右，这使得A20同样可以轻松单手握持。

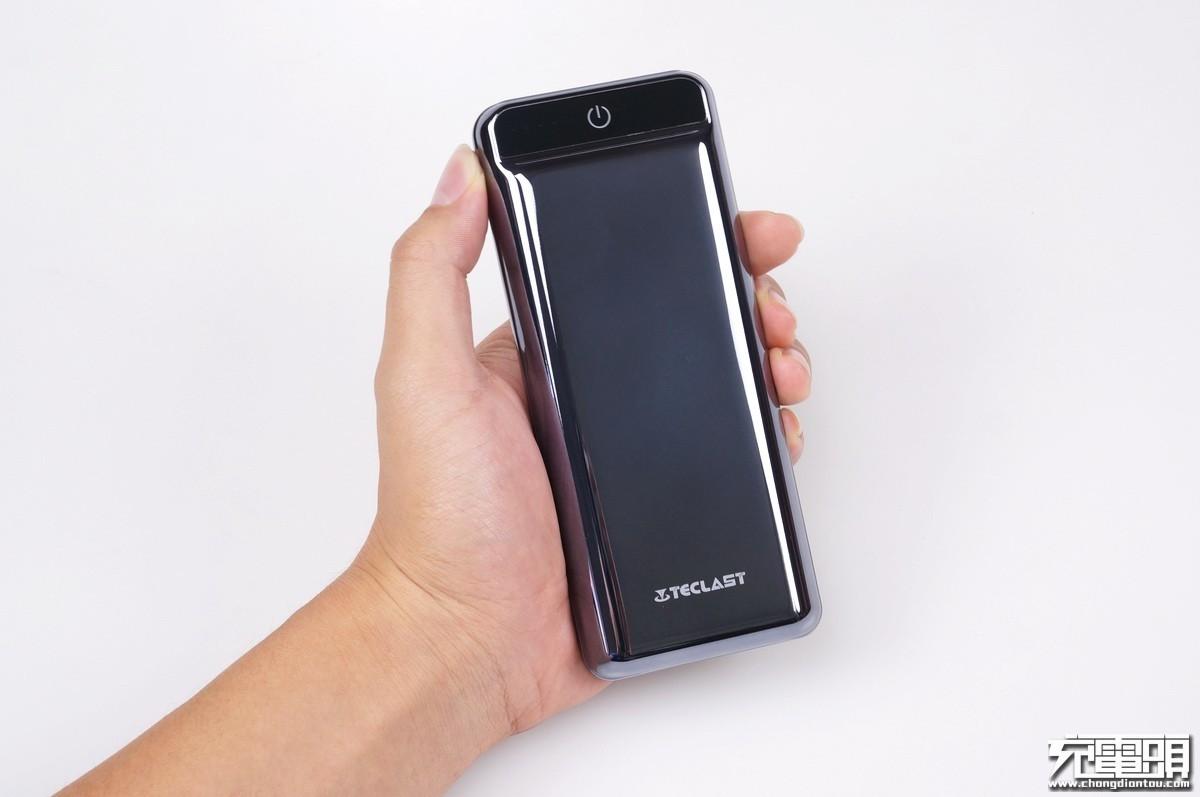

就上手感觉而言，A10几乎是完全可以掌控于手心，而A20则会给每一根手指与之接触的机会，所以说A20的手感会更加实在。
当然，承载了20000mAh大容量的电芯之后，A20在体重上并不占优势，360g的重量同样是A10的两倍。有人会说这太重了，但是细细想来，容量翻倍必然会导致重量增加。因为在电池技术没有革新之前，移动电源就一定会是个不断妥协的产品。有舍才有得，只是最后如何取舍就完全取决于用户的消费理念。

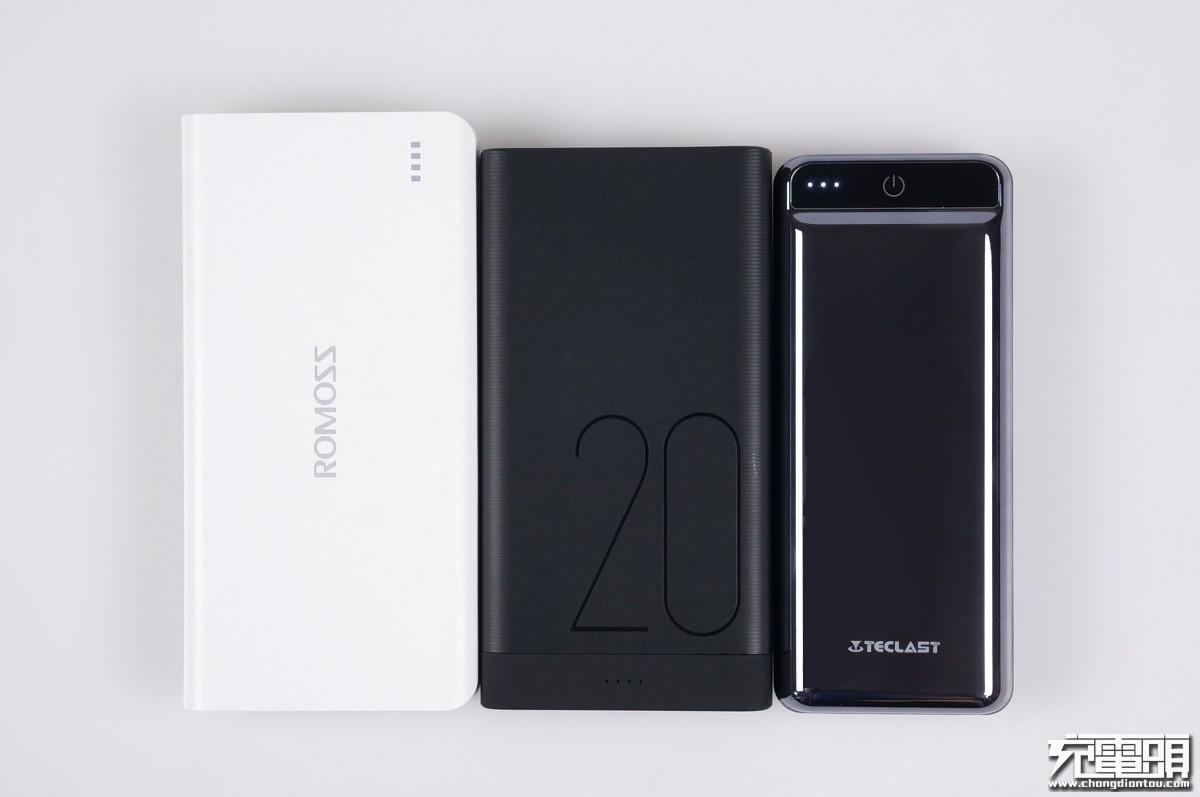

如果将台电A20放在同级别的产品中对比，我们会发现A20的体格确实要比其他产品小不少。

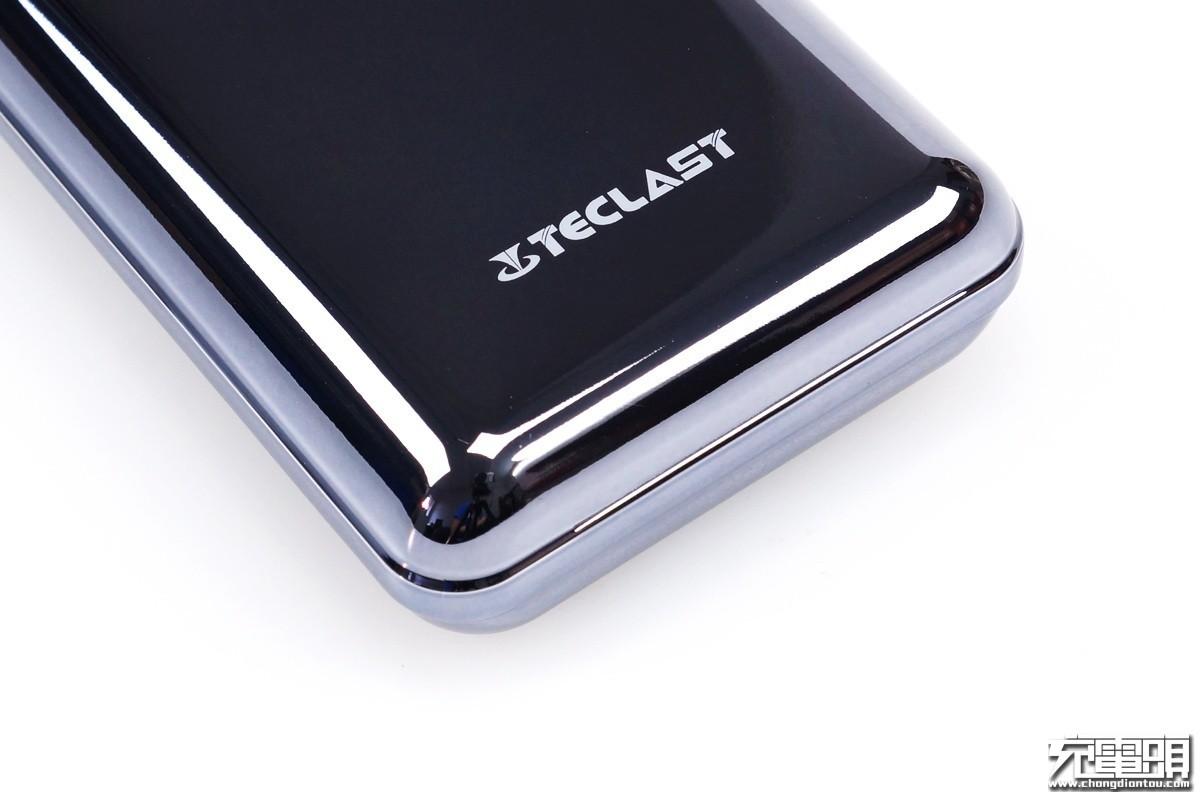

有过台电A10移动电源使用经验的小伙伴一定会有特别深的体会，那就是，移动电源原来也可以当镜子使用。没错，正是得益于高端镜面电镀工艺，A20不仅拥有顺滑的手感，同时拿来当镜子使用也有很不错的效果，而这个设计应该非常符合女孩子的胃口。当然，镜面效果唯一不足就是容易沾指纹，所以，但凡采用这种表面处理工艺的产品都会让那些强迫症患者敬而远之。

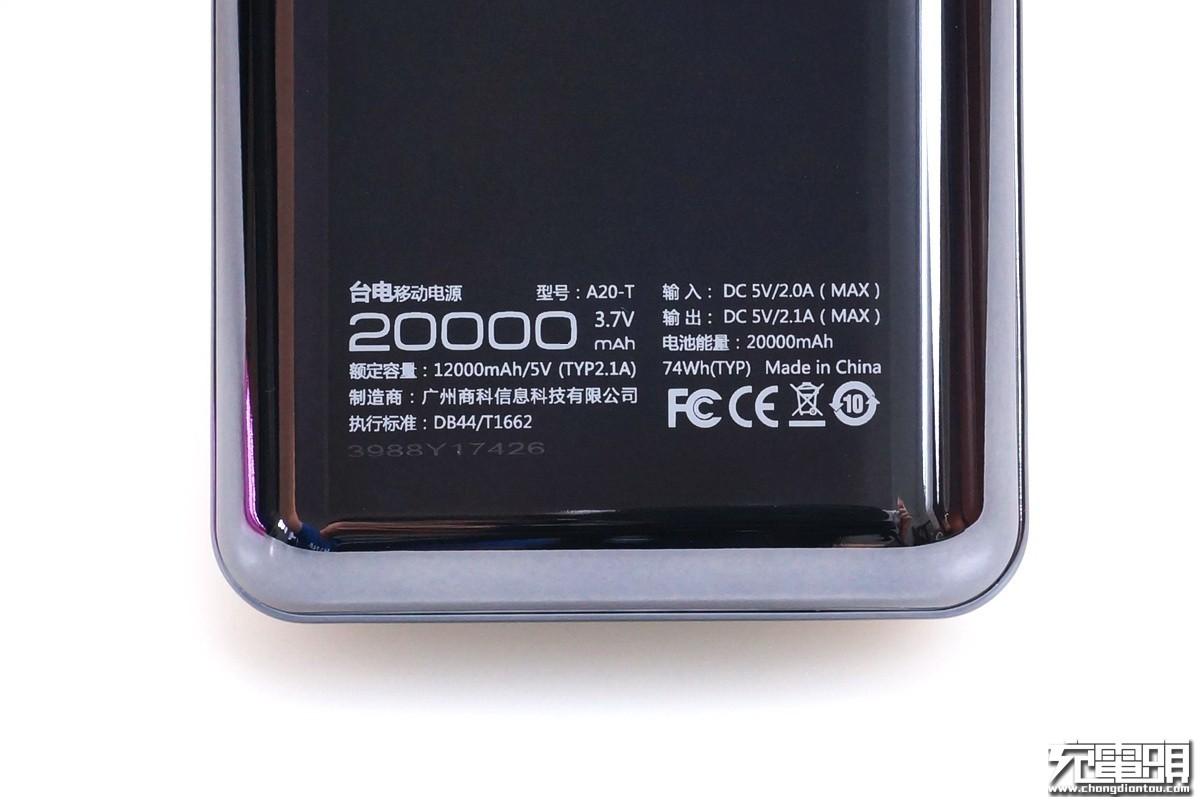

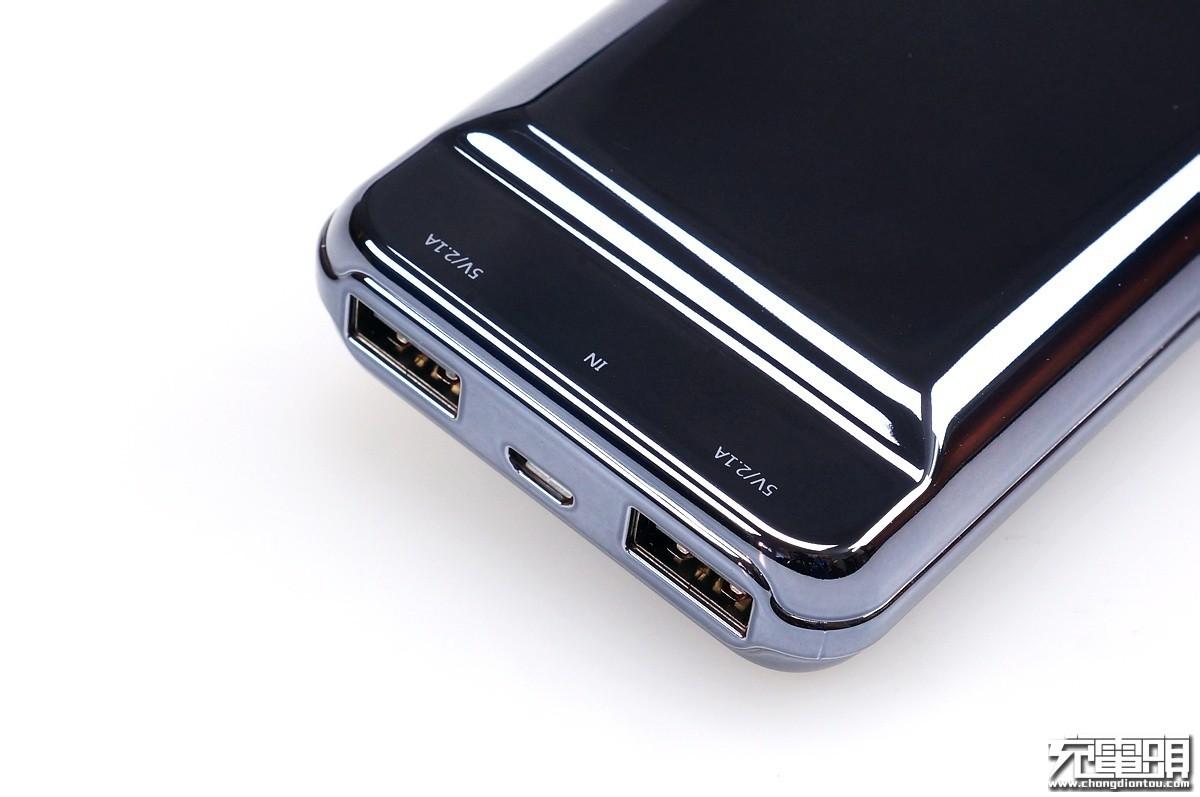

在产品参数方面，除了产品扩容改变相应的参数之外，其他基本和A10无异。依然是双口支持5V/2.1A输出，Micro USB支持5V/2A输入。
二、台电A20测试
（1）输出兼容性测试：

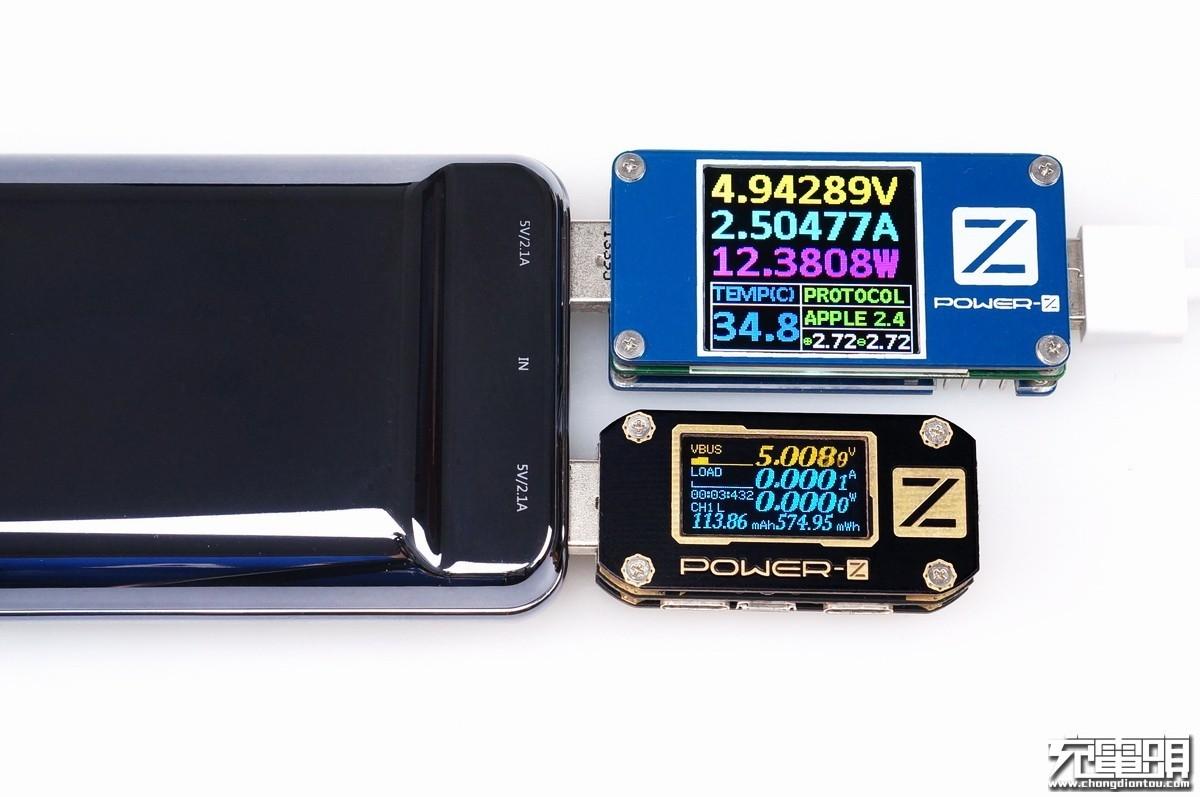

台电A20两个输出口为并联输出设计，带有Apple 2.4A识别，实测最大可以提供2.5A输出能力，自适应均衡输出，插两个大功率设备也不怕瞬间拉爆。

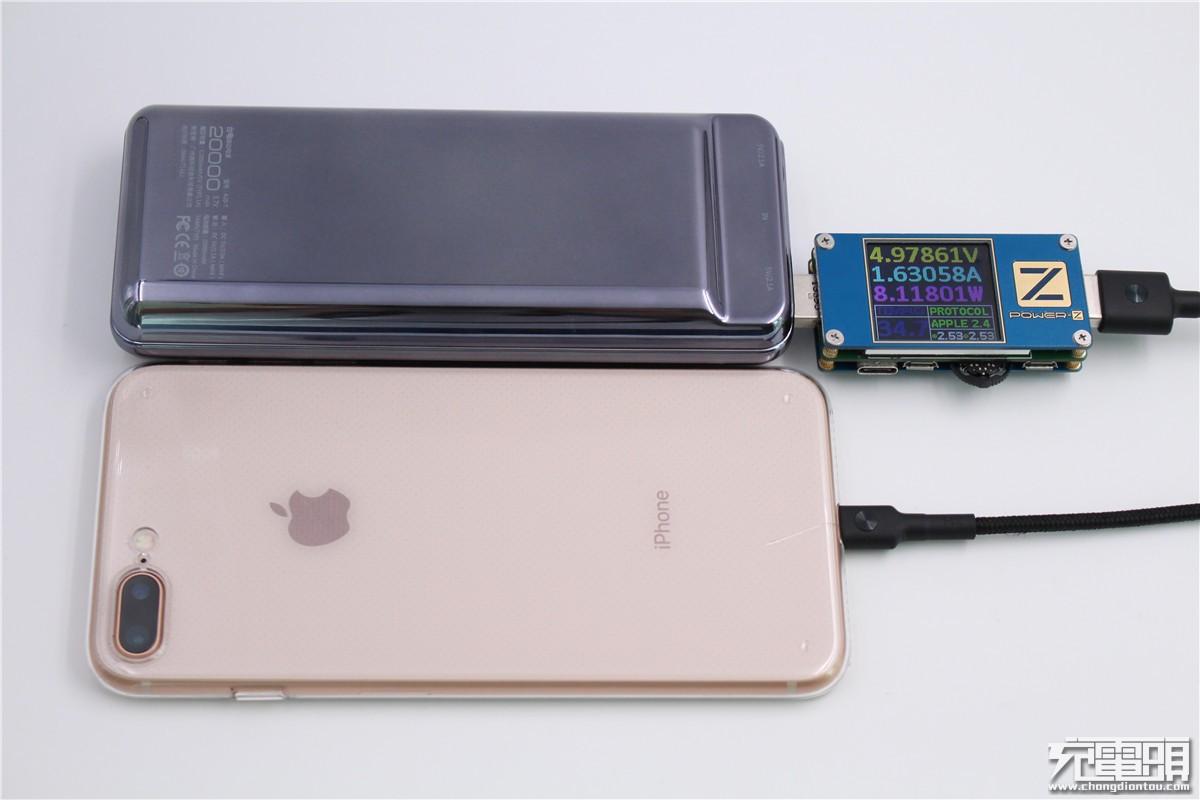

使用台电A20移动电源给iPhone 8 plus 充电（剩余电量40%），5V/1.6A，功率8W左右，充电速度比原装充电器快。

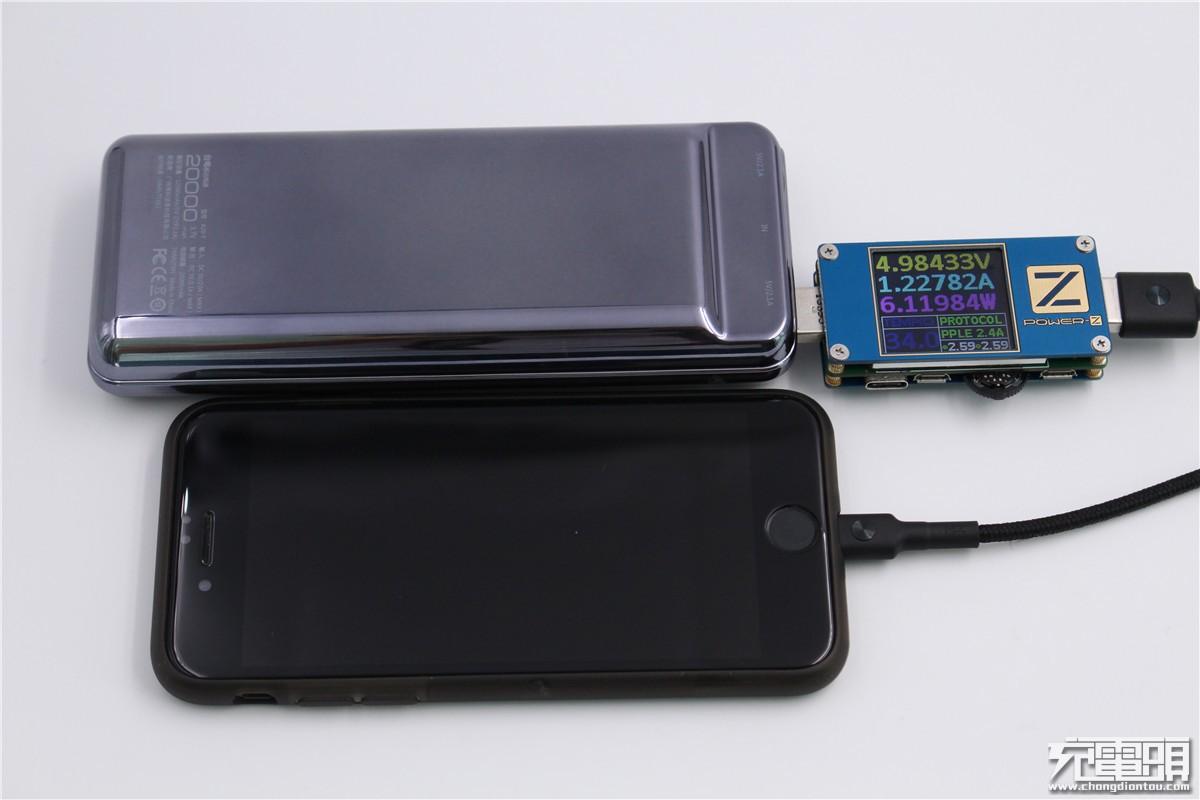

iPhone 7 剩余电量56%，5V/1.2A，功率6W左右，同样比原装充电器快。

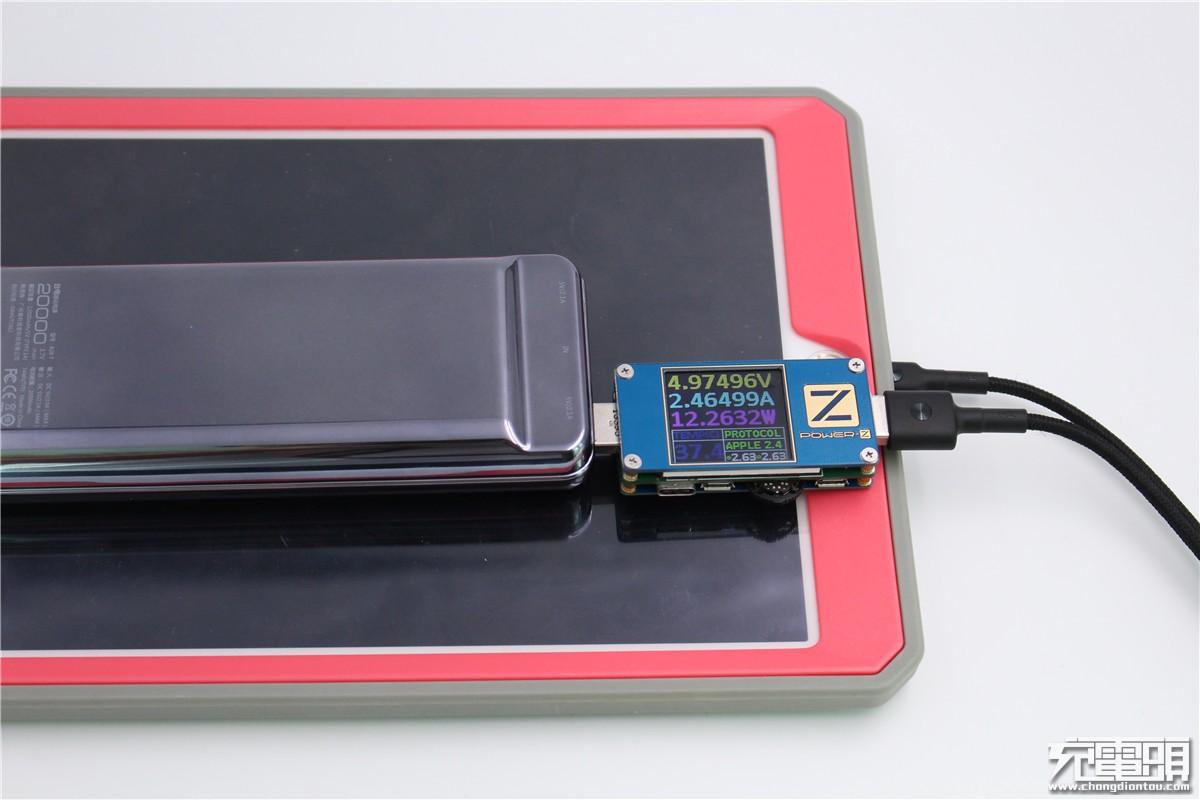

iPad Air 2处于零电量状态，5V/2.46A，功率达到12W以上，充电速度媲美苹果原装12W充电头。

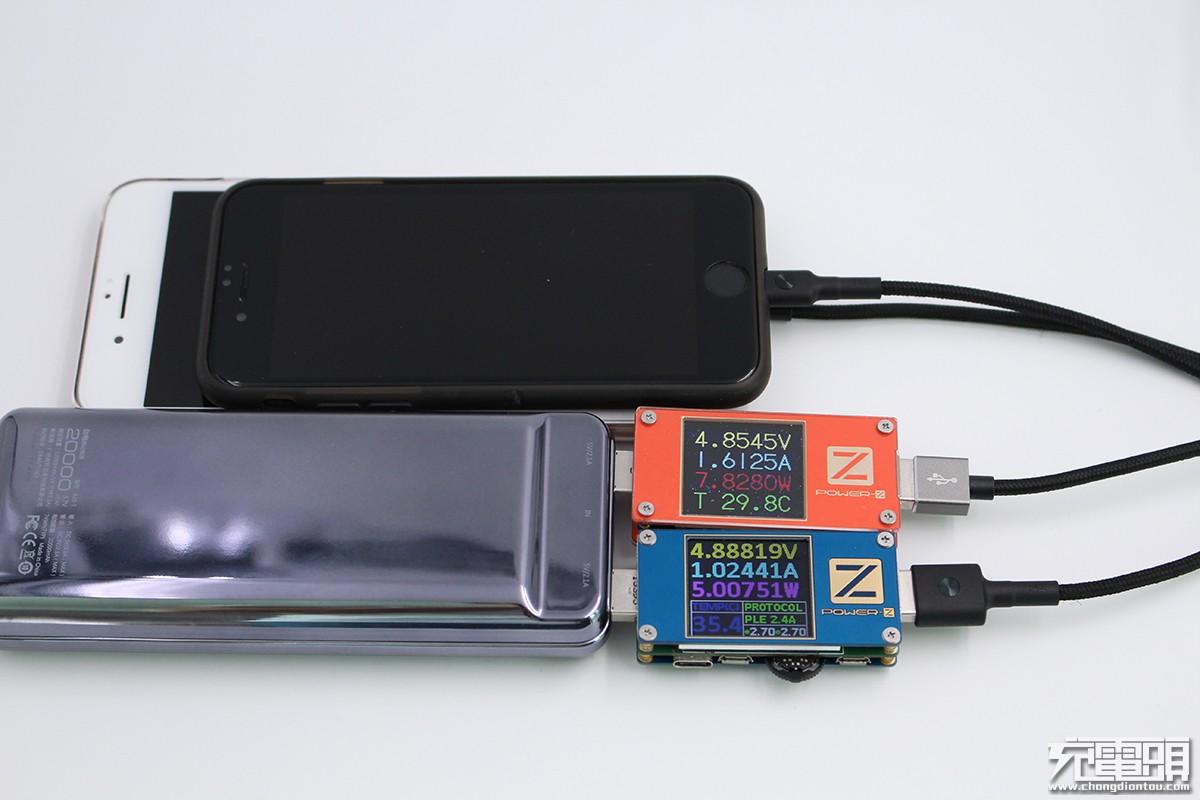

两个口都带有apple充电协议识别，可以带来更大的充电电流。双口同时输出时，电压自适应降低，其中一口为4.85V1.61A，另一口为4.88V1.02A，双口合共12.8W。

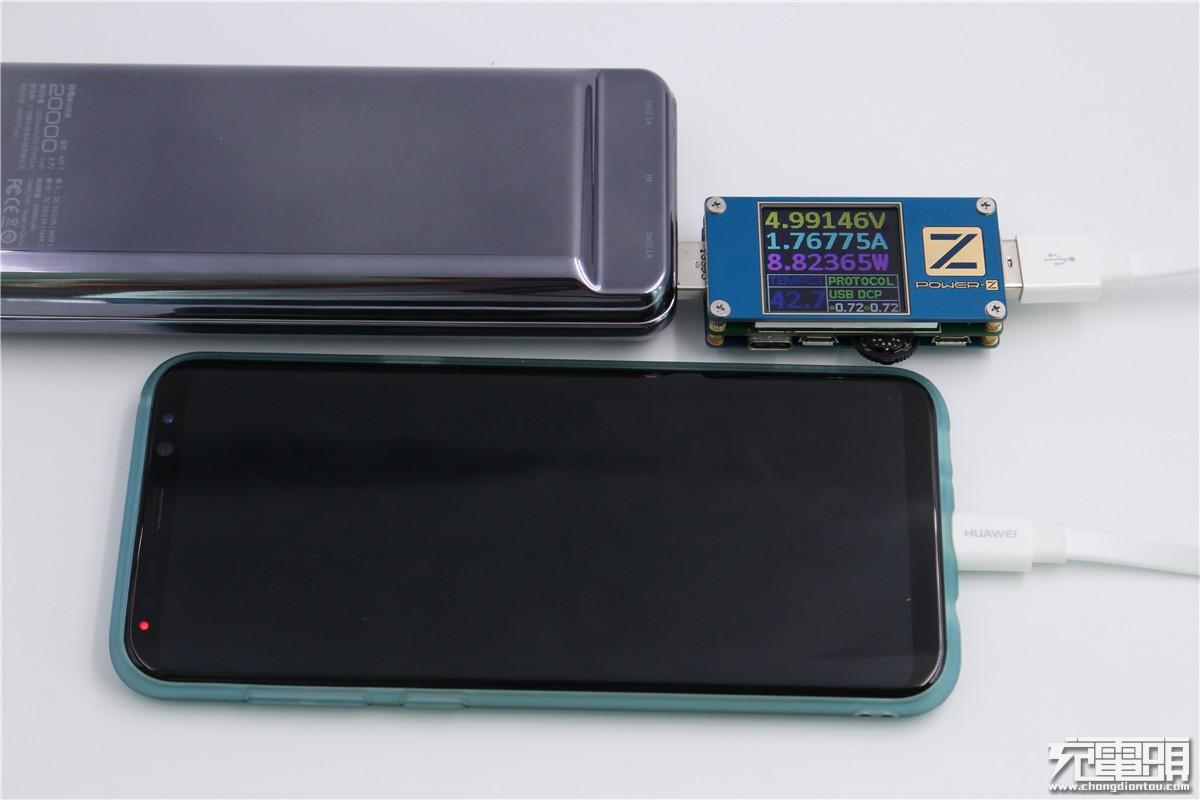

三星S8 Plus剩余电量21%，5V/1.76A，充电功率接近9W。

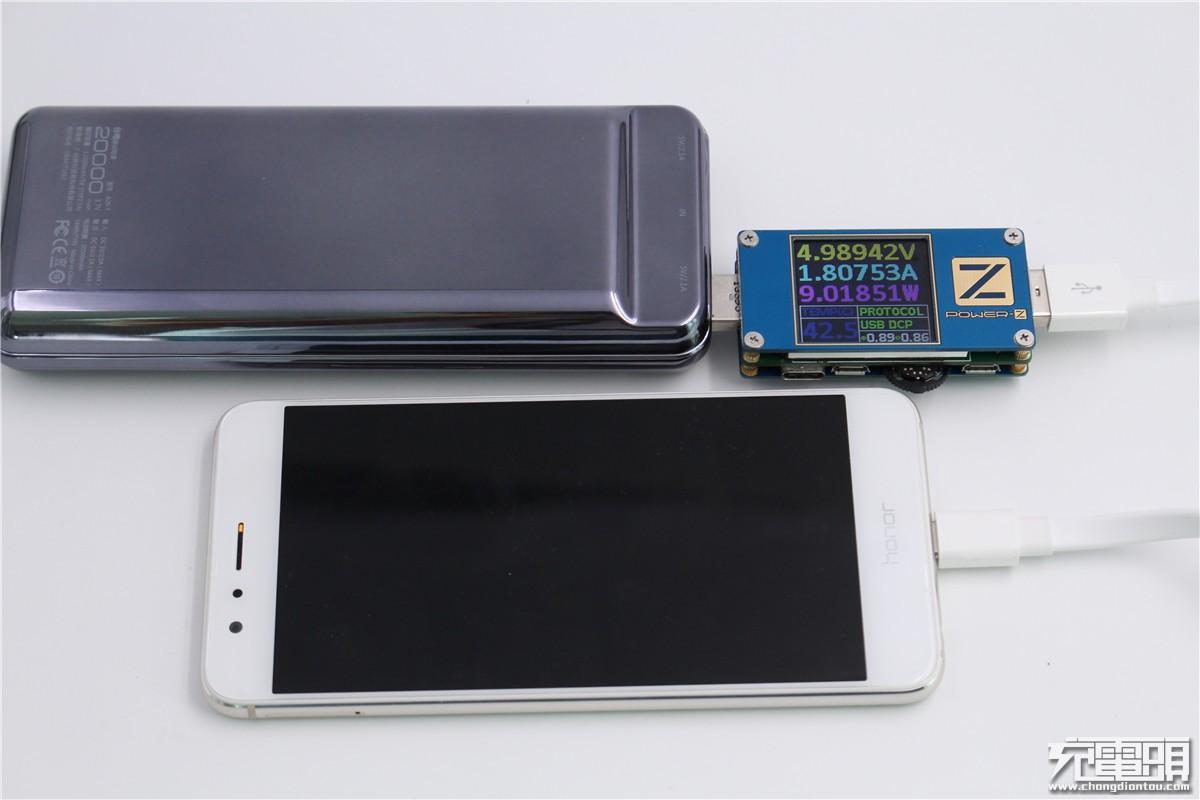

荣耀8剩余电量20%，5V/1.8A吗，充电功率9W。

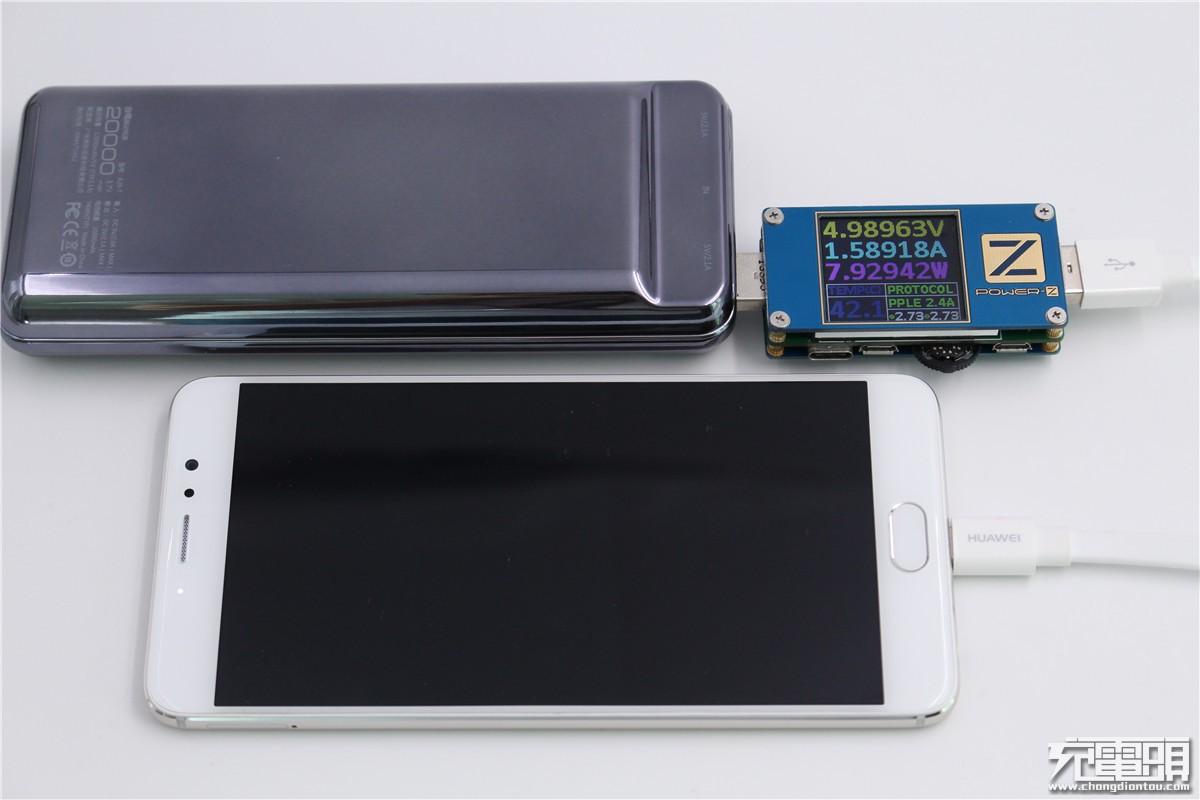

魅族Pro 6 Plus，5V/1.58A，充电功率8W。
（2）输入兼容性

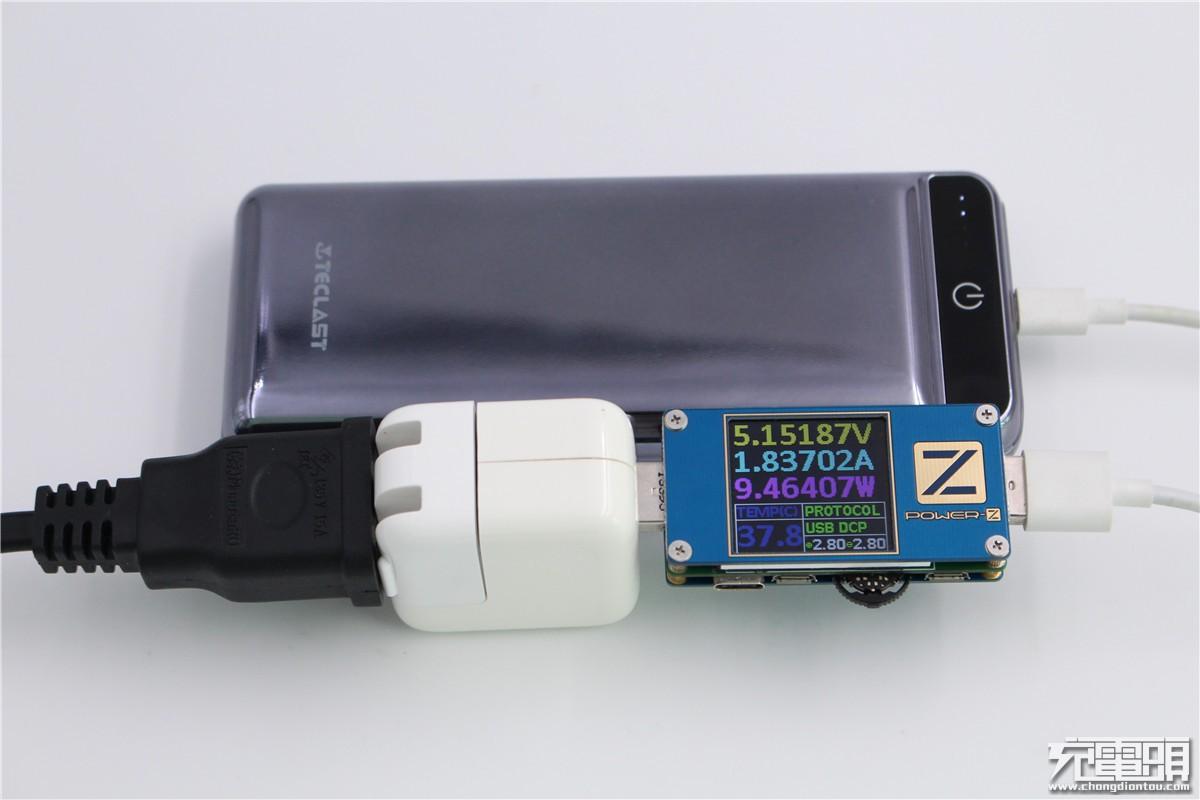

使用苹果原装12W充电器，充电功率9W以上。

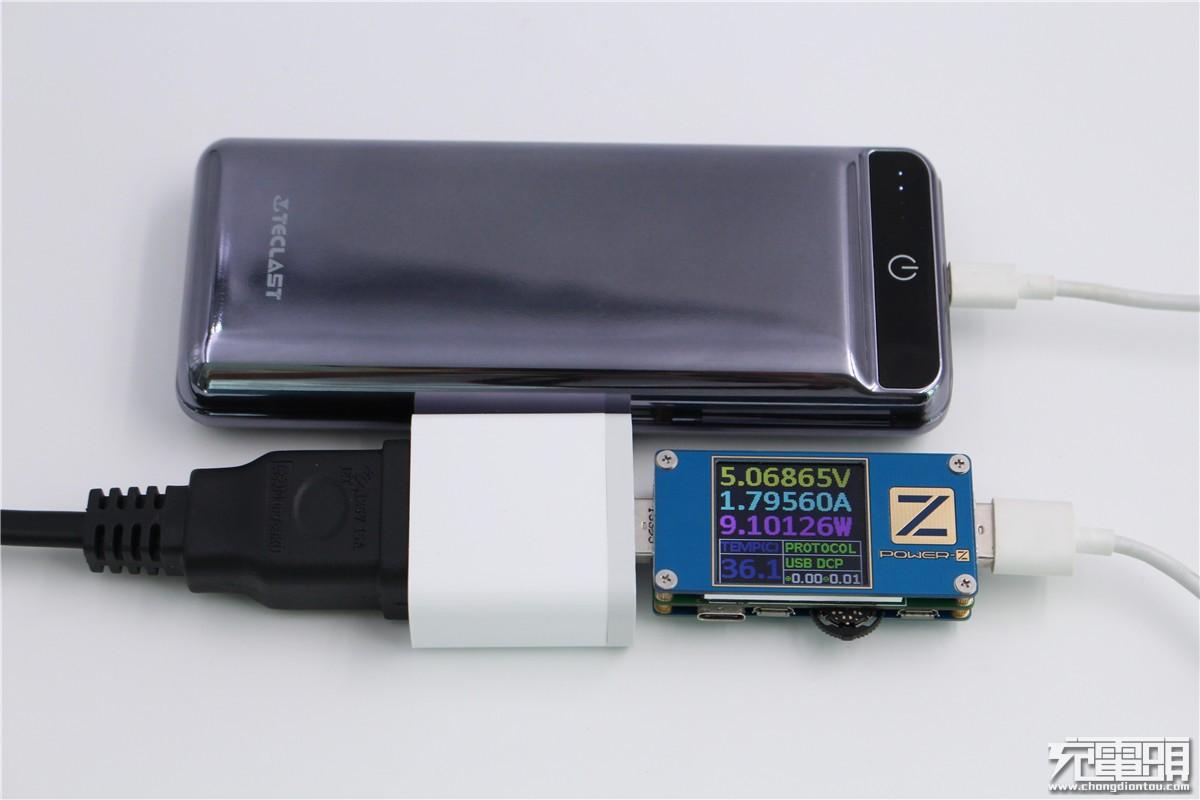

使用小米6 原装充电器，5V/1.8A，功率9W。

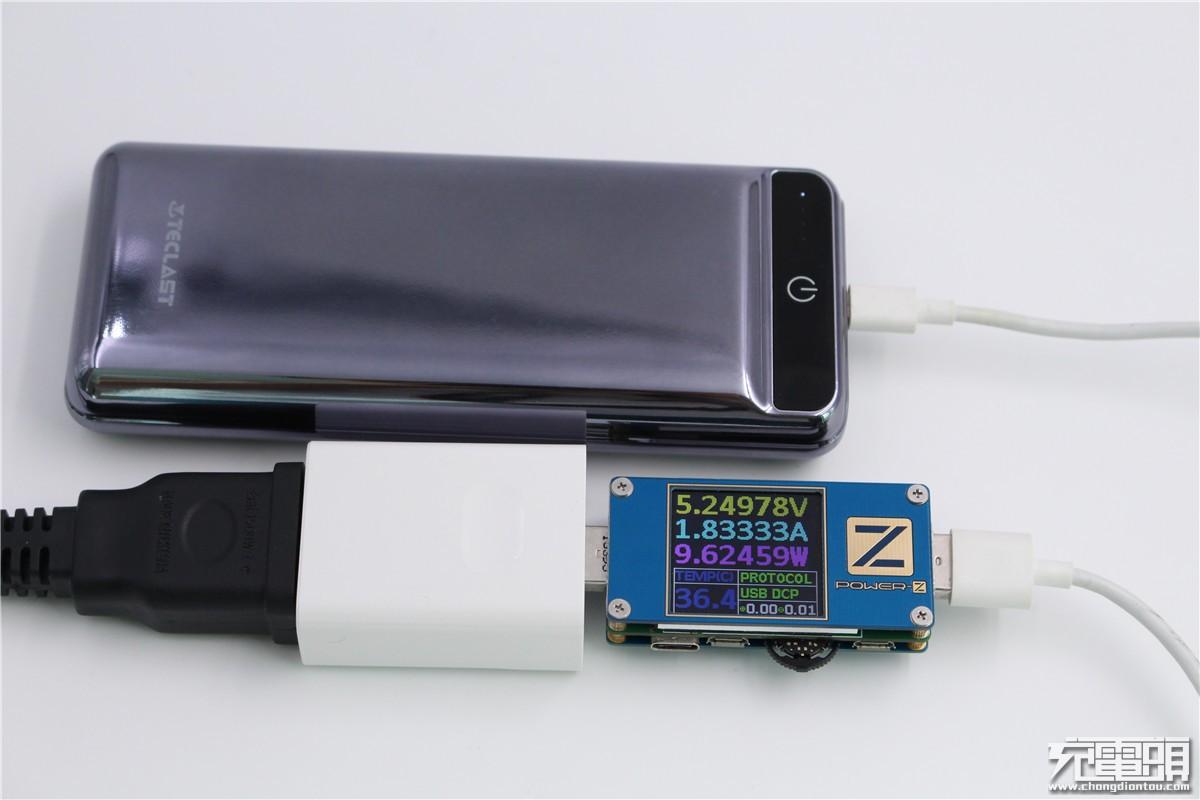

华为FCP充电器，5.2V/1.8A，功率9.6W左右。

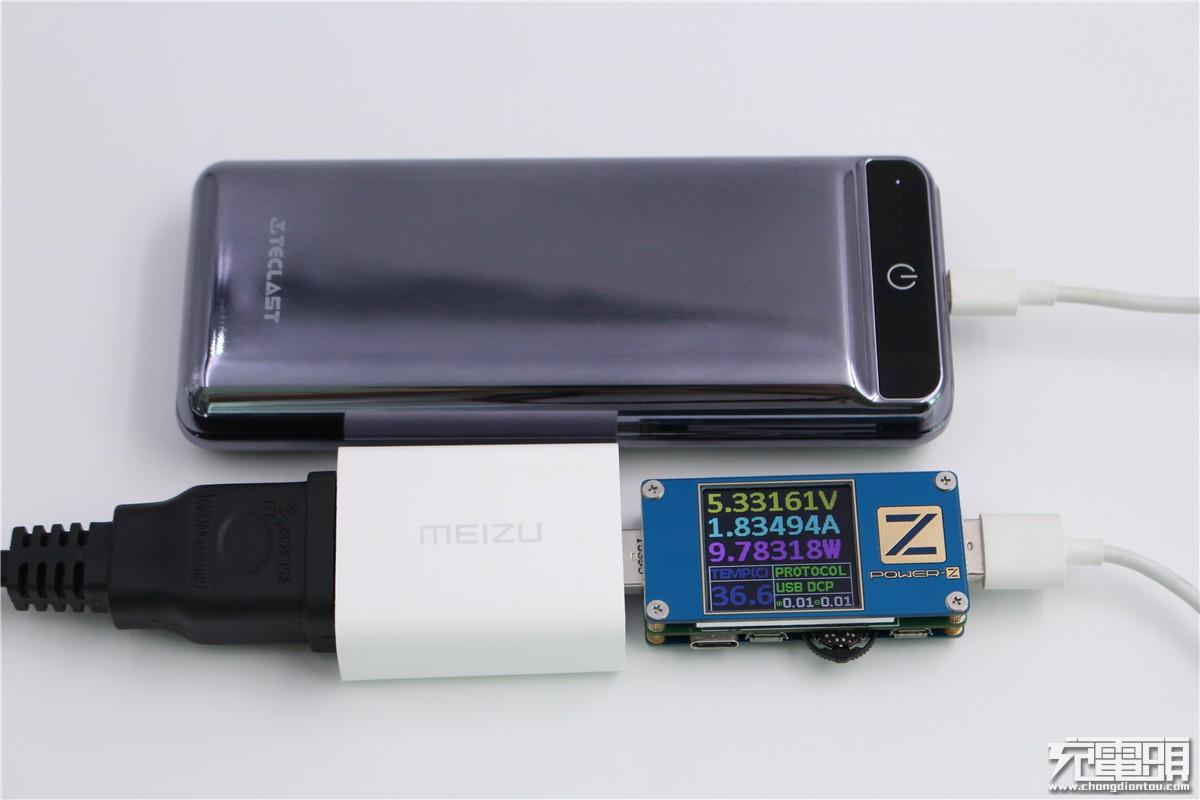

魅族UP0830充电器，充电功率9.8W。

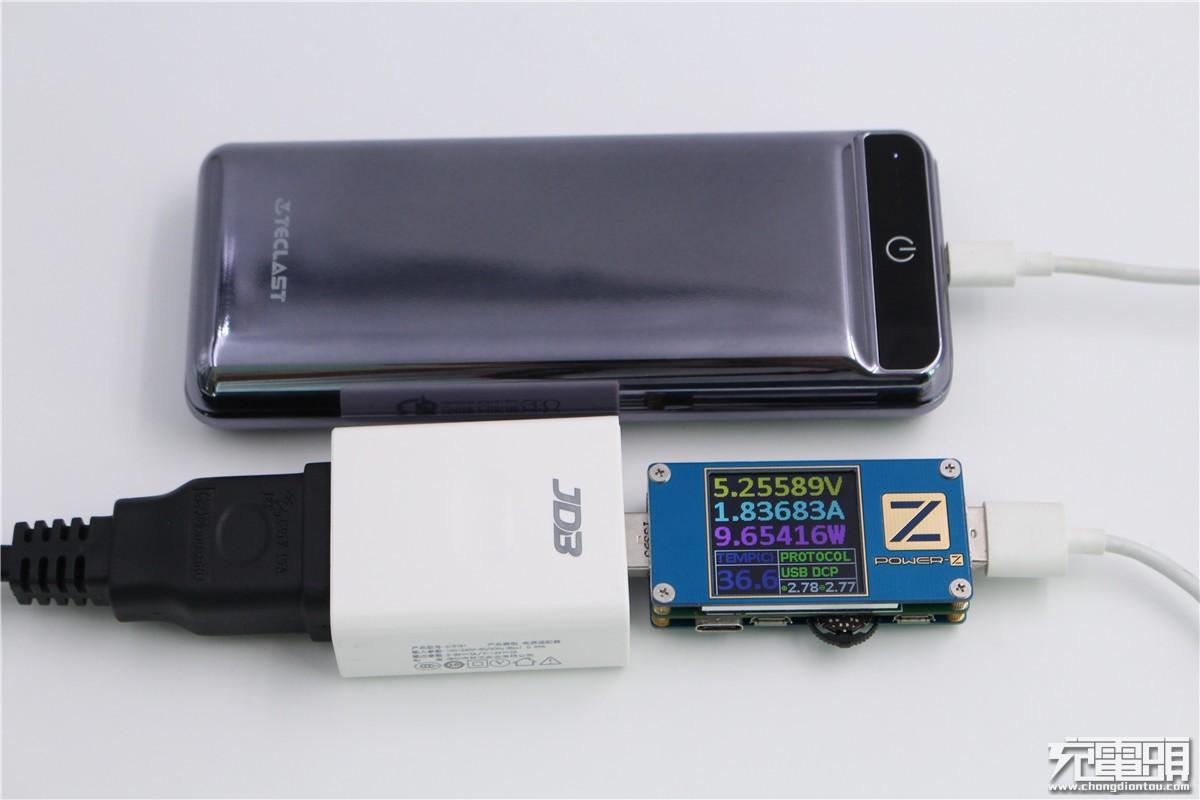

JDB多协议充电器，充电功率9.6W。
三、台电A20拆解

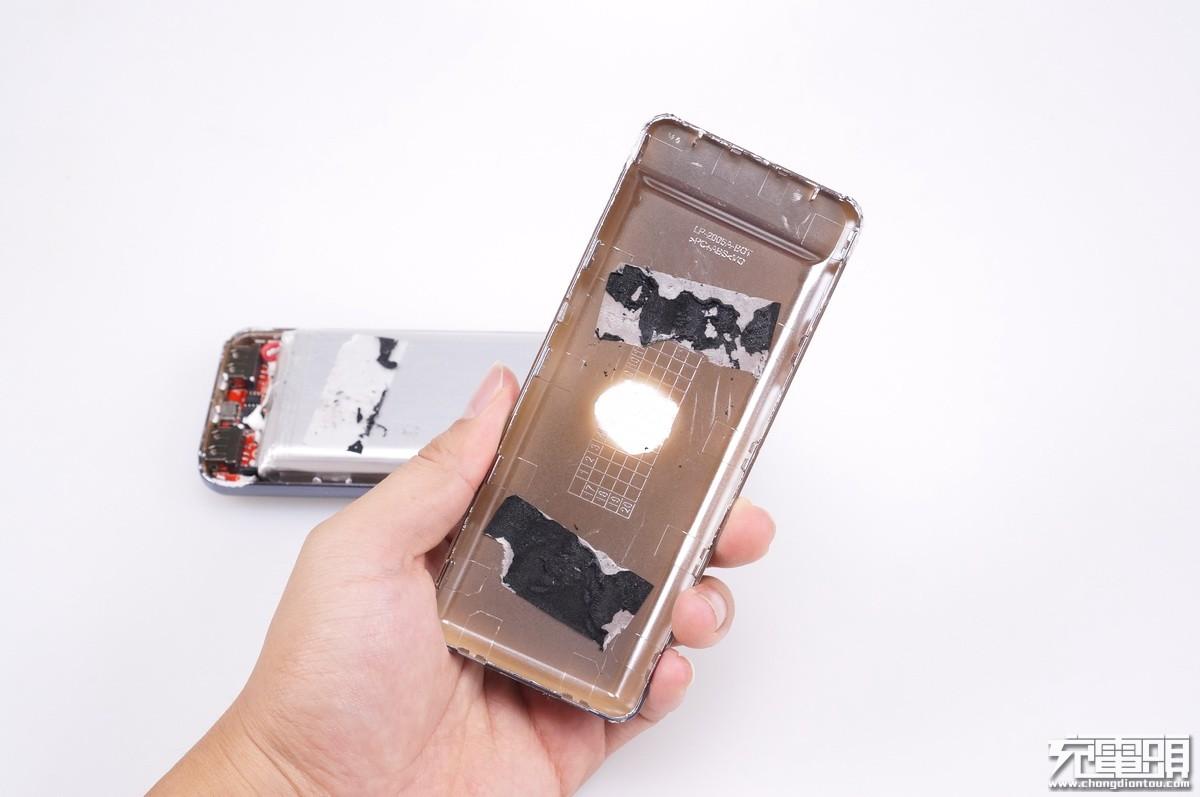

台电A20外表看起来一体感极强完全看不出装配痕迹，在仔细观察后，通过刀片撬棒慢慢插入撬起卡口分离壳体。
壳体材质为PC+ABS，这种材质能兼顾高强度与韧性，在跌落抗冲击性能上也十分不错，模具日期上标注着这是2017年8月出厂的模具。

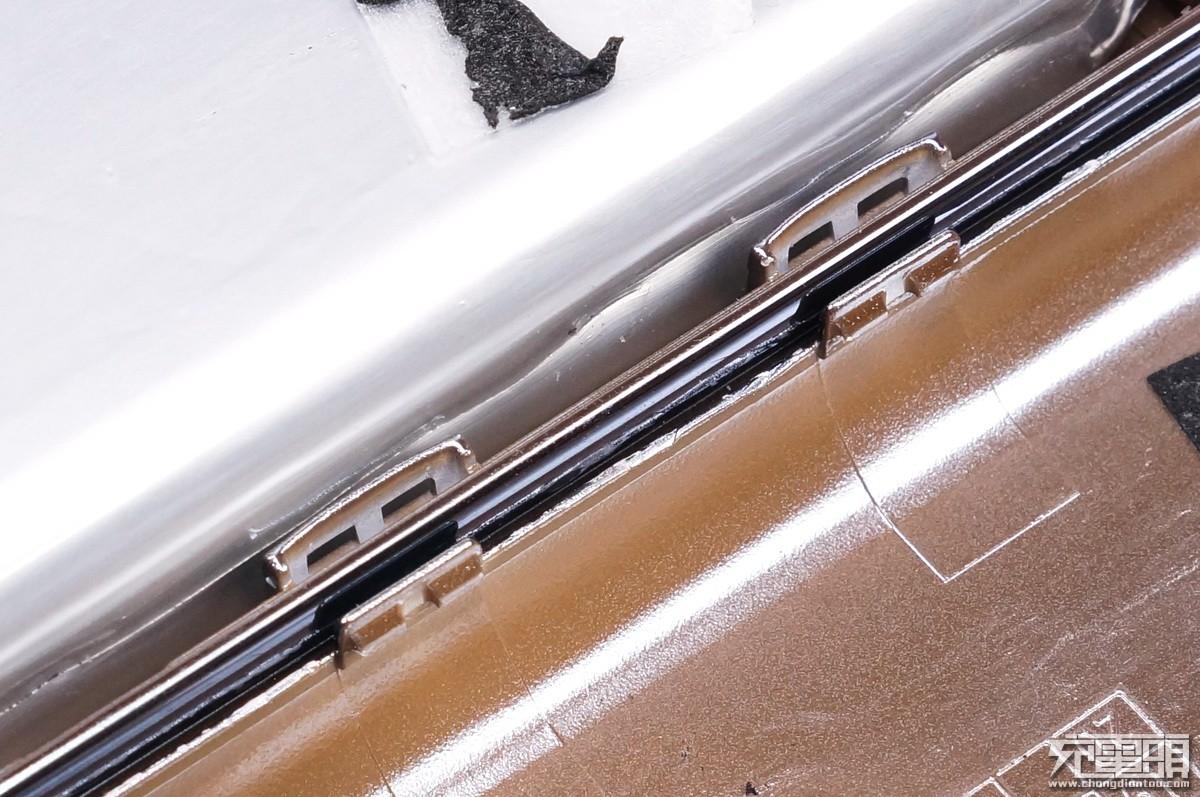

内卡口方式装配，牢固度非常高。

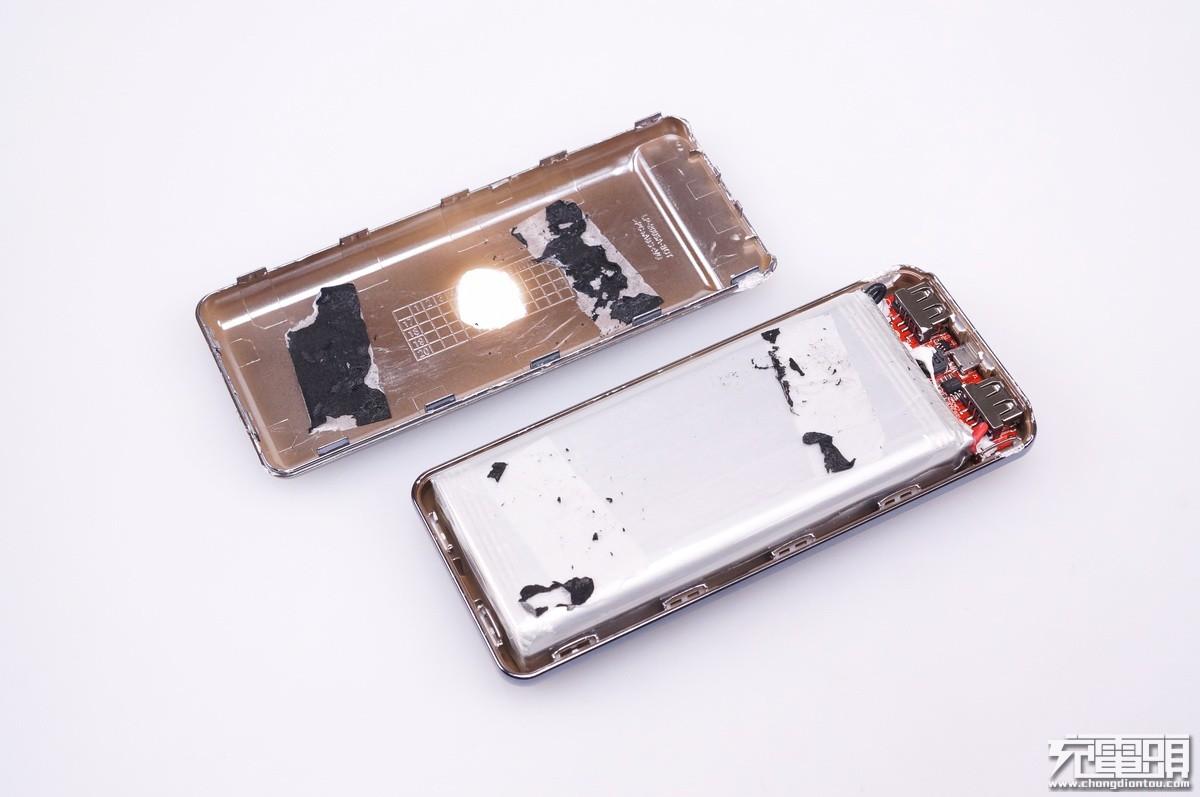

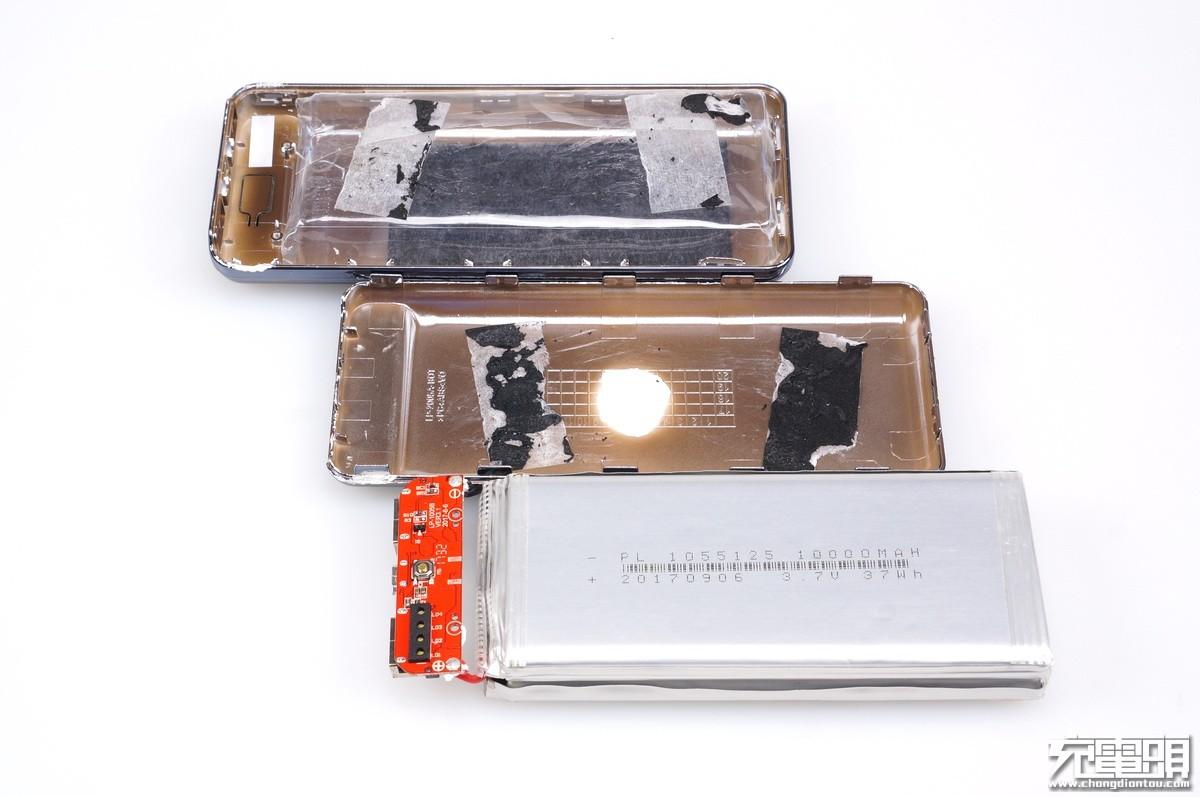

拆解一览，电芯外表用一层厚胶套包裹着，抗划防刺。

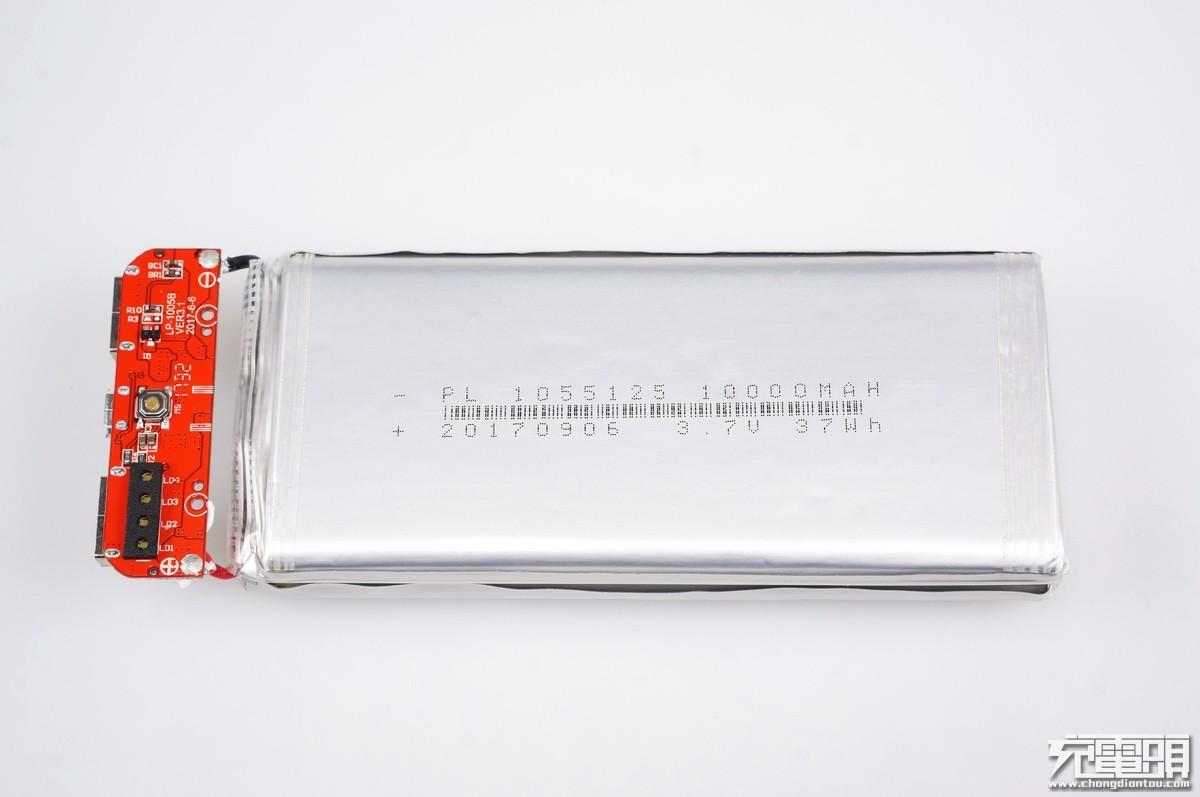

台电A10使用的是3节18650电芯组成10000mAh电池组，而台电A20则改用两片10000mAh的软包电芯并联组成20000mAh电池组，电芯喷码信息：PL 1055125 10000mAh，20170906 3.7V 37Wh。

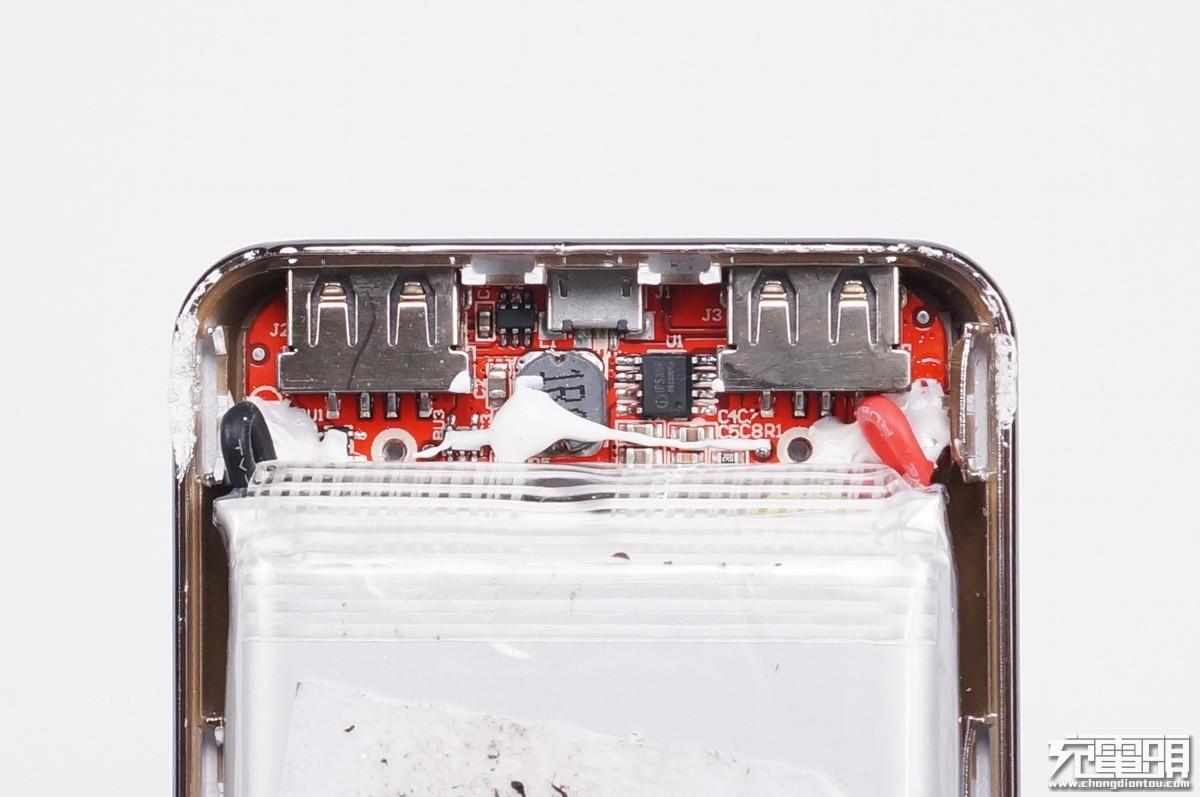

台电A20与A10采用了完全相同的PCB，物料、方案、走线都完全相同。
两个5608A作为电池保护板。

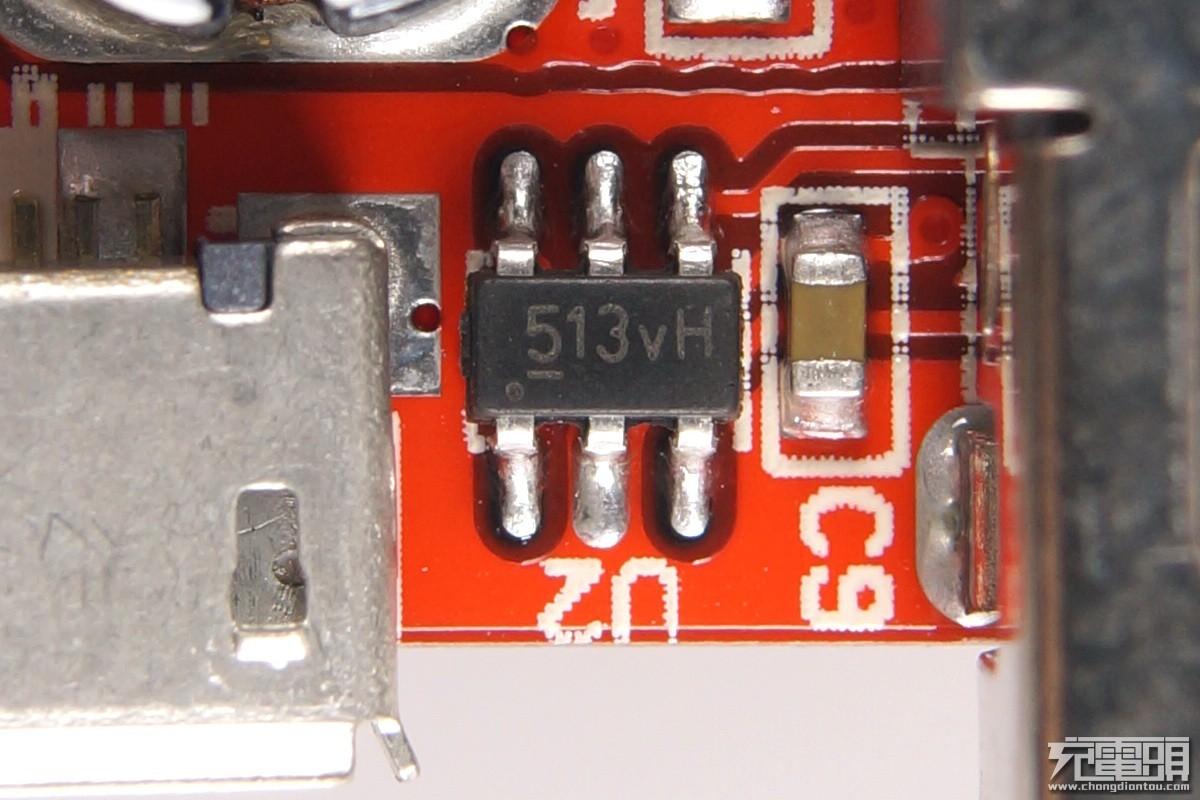

双路Type-A输出口识别IC。

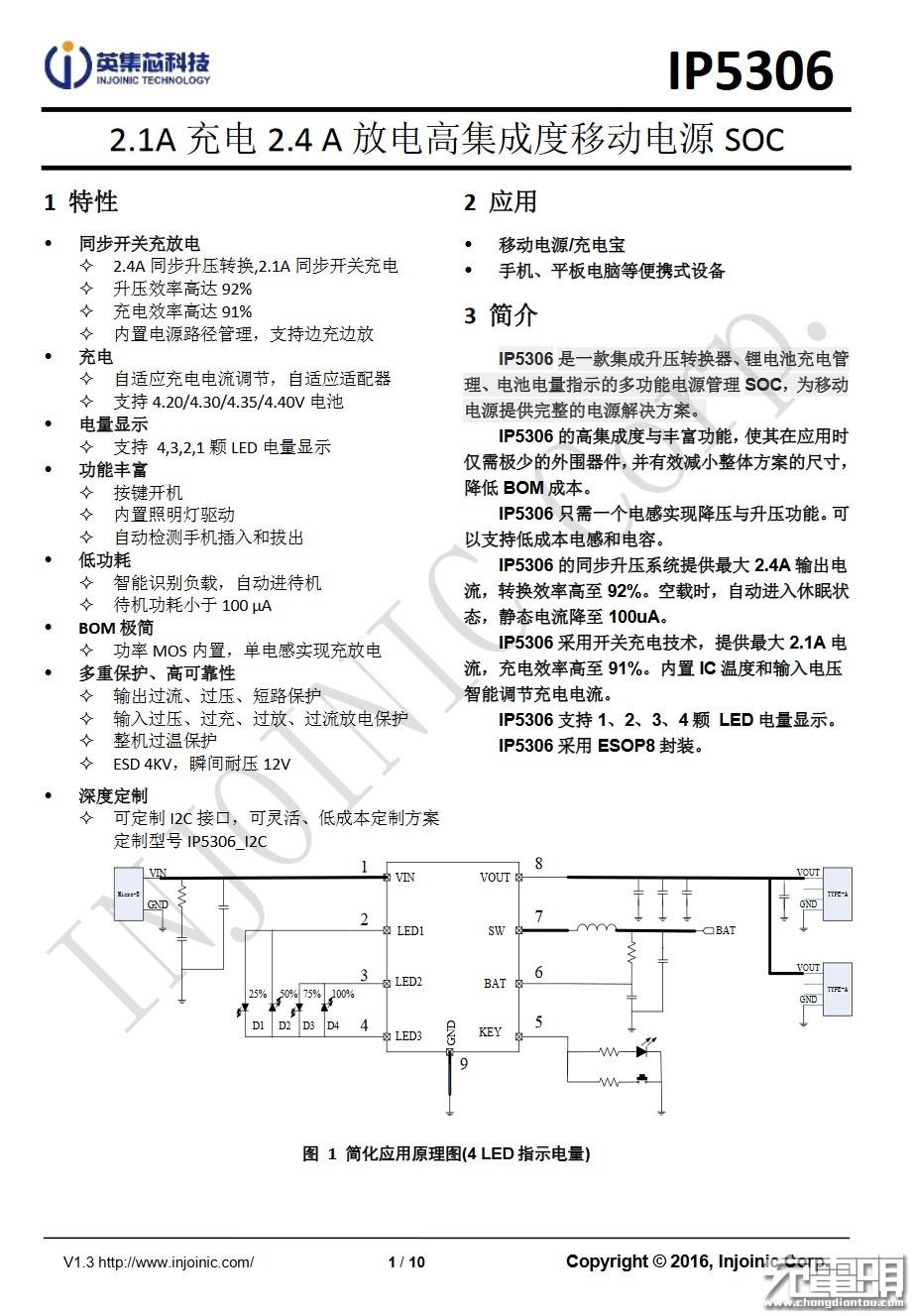

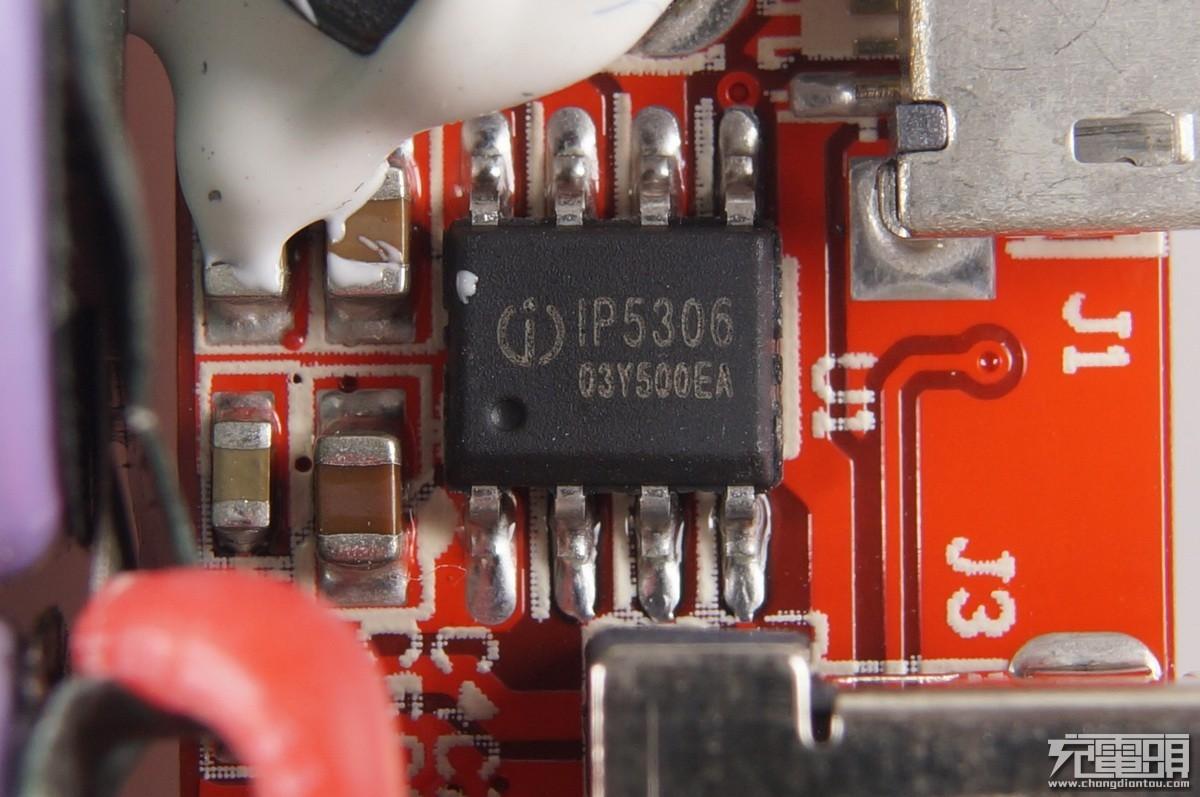

英集芯IP5306是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC ，采用ESOP8封装；单颗芯片实现充电/升压/四颗灯/按键/照明灯等多种功能，具备多项专利技术，众多功能业界首创；为移动电源提供完整的电源解决方案。同步升压系统提供最大2.4A输出电流，转换效率高至92% 。采用开关充电技术，提供最大2.1A电流，充电效率高至91% 。内置IC温度和输入电压 智能调节充电电流。
总结
台电A20移动电源沿用A10的小巧设计，容量增大至20000mAh主打轻巧长续航，采用PC+ABS材质打造壳体再以亮彩电镀出镜面效果，在20000mAh移动电源同行里算的上是十分娇小的存在。A20带有两个USB-A输出接口，实测最大提供5V2.5A12W的输出能力，自适应功能哪怕大功率设备使用也不怕会被拉到保护无法充电；输入方面使用了MicroUSB接口，支持5V2.0A输入，并且拥有边充边放功能。与A10使用18650电芯不同的是，A20采用两片软包电芯并联组成能量74Wh的电池组。台电A20走的是小巧路线，未配置USB-C与快充功能有点遗憾，不知道日后会否推出快
相关阅读：
俘获妹子的芳心就是这么简单 台电A10移动电源上手
可给小米笔记本充电 ZMI 10号移动电源评测及拆解
台电7色移动电源图赏！
拆解报告：声阔睡眠耳机A20
Soundcore声阔是安克创新旗下专业音频品牌，成立于2014年，旗下产品涵盖TWS耳机、开放式耳机、头戴式耳机和便携式蓝牙音箱等品类，多款产品相继荣获国际科技创新大奖，并获得了格莱美音乐人推荐。近期，声阔针对于提升睡眠质量，推出的首款睡眠耳机A20在亚马逊平台上爆火，获得了众多用户的好评，且月销售额已超过百万美元。
声阔睡眠耳机A20在外观上，采用了超分子亲肤硅胶材质，搭配人体工学设计的轻巧迷你机身，侧睡不压耳，保障一整夜的舒适稳固佩戴。功能配置上，采用创新双层隔音耳帽+包裹式气囊耳翼，能够高效隔离鼾声、人声、空调声、车流等各类噪音。
声阔睡眠耳机A20支持100+种白噪音，包括遮噪、大自然、冥想、水流声、生活声等，支持智能降噪，能够根据不同频率噪音，提供专属掩蔽音频，带来更有效的降噪体验；支持智能音量调节，兼顾遮噪与听力保护。同时也支持蓝牙模式，能够连接手机实现普通耳机的听歌功能；支持定时播放，可以根据睡眠习惯，自定义设置歌曲播放和白噪音切换。
声阔睡眠耳机A20还支持智能睡眠监测功能，通过内置MEMS传感器，自动记录睡眠时间、睡眠深度、睡眠动态等数据，提供专业睡眠管理；支持闹钟，可定制睡眠时间、晨起闹钟提醒；支持耳机定位，可通过App快速查找。续航方面，睡眠模式单次续航时长14小时，满足整夜使用；搭配充电盒综合续航可达80小时，可满足出差、旅行一周使用。下面就来看看这款产品的详细拆解报告吧~
一、声阔睡眠耳机A20开箱
声阔睡眠耳机A20包装盒采用了品牌色设计，正面展示有耳机外观，品牌LOGO和产品名称，以及专门为睡眠场景打造、具有舒适的佩戴体验，支持14小时/80小时播放的产品特点。
包装盒背面展示有包装盒内部清单、产品的整体外观和详细功能特点。
包装盒侧边介绍了耳机的结构设计，零压力，非常适合侧卧。
包装盒另外一侧标注了安全信息，以及支持的功能：14H/80H续航，白噪音、睡眠监测、白噪音、查找耳机。
包装盒内部物品有主机、充电线、耳套、耳帽和产品使用说明书，此款为
充电盒充电线，采用了USB-A to USB-C接口，一端雕刻“Soundcore”品牌名。
两副不同尺寸的耳套，耳机上预装一副，总共三种尺寸。耳套设计气囊耳翼，提供舒适稳定佩戴；自带隔层，搭配耳帽，带来双层隔噪效果。
三副封闭式隔音耳帽，耳机上预装一副，总共4种尺寸。
三副不同尺寸的开放式耳帽，。两种耳帽，7种尺寸，能够很好的满足个性化的使用需求。
声阔睡眠耳机A20充电盒采用了圆形设计，米灰配色，细腻磨砂质感，体积轻薄，便于携带；滑盖式开盖设计，使用方便解压。盒盖顶部设计有银色声阔品牌LOGO。
机身底部设计平面，能够安稳放置。
机身正面设置有三颗指示灯，用于质感反馈蓝牙配对和剩余电量信息。
机身背部设置Type-C充电接口和蓝牙配对功能按键。
滑动盒盖，轻松打开座舱，内部耳机磁吸固定。
盒盖内侧设计有产品参数和认证标识，型号：A6611，输入：5V⎓0.45A，电池容量：580mAh/2.158Wh，定格电压：5.0V，定格容量：360mAh，输出：5V⎓0.076A（双耳）。
取出耳机，座舱内部结构一览，上方两侧雕刻L/R左右标识。
为耳机充电的金属顶针特写，中间磁铁采用了统一配色。
声阔睡眠耳机A20整体外观一览，耳机采用了形似“蜗牛”的豆状设计，体积非常小巧。
声阔睡眠耳机A20外侧外观一览，腔体背部设计声阔品牌LOGO，同时也是智能触控区域，支持双击、三击操作模式，用于蓝牙/睡眠模式切换、暂停/播放和音量控制。
耳机内侧外观一览，腔体通过硅胶耳套全方位包裹，佩戴舒适不硌耳，且提升了摩擦力，搭配气囊耳翼，保持稳定不掉。
耳机双层隔音耳帽结构特写，有效提升隔噪效果。
耳机气囊耳翼特写，在提供稳定佩戴的同时，能够更好地适应不同用户使用，防止挤压耳廓造成长时间佩戴后的疼痛。
耳机侧边的充电触点特写。
取掉耳塞，耳机出音嘴特写，双层金属罩防护。
取掉耳套，耳机外观结构一览，设计有R/右标识。
机身上的调音孔特写，用于保障腔体内部空气流通。
经我爱音频网实测，声阔睡眠耳机A20整机重量约为52.7g。
单只耳机重量仅约为3.0g，极致轻巧，佩戴舒适无感。
我爱音频网采用CHARGERLAB POWER-Z KM003C便携式电源测试仪对Soundcore声阔睡眠耳机A20进行充电测试，充电功率约为2.00W。
二、声阔睡眠耳机A20拆解
通过开箱，我们详细了解了声阔睡眠耳机A20的轻巧迷你外观设计，下面进入拆解部分，看看内部结构配置信息~
充电盒拆解
拆开卡扣式固定的充电盒外壳，取出座舱结构。
外壳内侧结构一览，四周设置定位槽固定座舱。上方是指示灯的黑色遮光罩。
座舱底部结构一览，设置有主板、电池和为耳机充电的FPC排线。
卸掉螺丝，取掉座舱上固定的所有组件。
座舱底部结构一览，上方两颗方形磁铁固定耳机，下方两颗圆形磁铁为滑动盒盖提供阻尼感。
充电盒内部主要电路一览，排线与主板通过ZIF连接器连接，电池导线与主板焊接。
FPC排线电路一览。
三颗LED指示灯特写。
为耳机充电的Pogo Pin连接器特写。
断开电池导线，撕掉电池外部绝缘保护。
充电盒内置锂电池型号：M652040，标称电压：3.72V，额定容量：580mAh 2.158Wh。
电池另外一侧丝印信息一览，充电限制电压：4.35V。
电池保护板电路一览，设置有一体化锂电保护IC和MOS管，以及检测电池温度的热敏电阻。
丝印301B的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管。
充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。
用于蓝牙配对的功能按键特写。
丝印AG 4A的霍尔元件，通过感知滑动盒盖开启、关闭时的磁场变化，实现开盖即连功能。
Type-C充电母座特写。
INJOINIC英集芯IP5518H是一款集成MCU、升压转换器、锂电池充电管理、电池电量指示，支持30V高耐压的多功能电源管理SoC，能够为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5518H的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸， 降低BOM成本。
IP5518H可重复烧录耐压30V单芯片智能双向通讯仓应用，可以提供开盖即连功能耳机秒回联手机，相较普通产品7秒以上的回连时间体验大幅提升，同时耳机出仓与入仓都能做到灯显提醒，给予用户直观反馈。
IP5518H内置同步整流的升压DC-DC，功率管内置，提供最大400mA输出电流，升压效率高至93%。 DC-DC转换器开关频率在1.0M Hz，可以支持低成本电感和电容。IP5518H的线性充电提供最大500mA充电电流， 可灵活配置最大充电电流。内置芯片温度保护和输入电压智能调节充电电流。
IP5518H可实现TWS双耳机独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至20uA。可灵活定制耳机充满判饱电流，充满电流检测精度高达1mA。IP5518H内置8bits MCU，可灵活定制4/3/2/1颗LED或188数码管电量显示。内置12bits ADC， 可准确计算电池电量。
据我爱音频网拆解了解到，目前已有倍思、荣耀、realme、联想、传音、漫步者、万魔、嘿喽、声阔、公牛、名创优品、酷狗、创维、索爱、山水、水月雨、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、机乐堂、Nothing、sanag、Skullcandy、MOZOTER、HYUNDAI、onn.沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，中兴、JLab、QCY、海贝、网易云音乐、喜马拉雅、Pioneer、魔声、PIHEN、傲基、MPOW、BoAt、诺基亚、Ambie等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。
2.2μH功率电感特写，配合电源管理芯片工作。
连接排线的ZIF连接器特写。
Prisemi芯导科技P14C1N过压过流保护IC，用于保护后级器件。
丝印SD2059的实时时钟IC。
32.768KHz的晶振特写。
耳机拆解
进入到耳机拆解部分，取掉耳机背部盖板。
盖板内侧印刷有LDS镭射天线，用于无线蓝牙信号收发。
腔体内顶部通过热熔柱固定主板，与排线通过BTB连接器连接。
挑开连接器，取出主板和电池。
主板背面固定电池单元，电池正负极直接焊接到主板上。
腔体底部结构一览，排线连接充电触点和扬声器导线。
取出腔体内部排线及扬声器。
调音孔内侧特写，通过丝网防护。
耳机内部排线电路一览。
连接主板的BTB连接器公座特写。
耳机扬声器正面特写。据官方介绍，采用了高顺性PU+小体积PET复合振膜，具有出色的动态表现。
扬声器背面特写，设置有调音孔，通过丝网防护。
扬声器与一元硬币大小对比。
经我爱音频网实测，扬声器直径约为4.63mm。
分离主板和电池。
耳机内置钢壳扣式电池，型号：ZWD1040S1H，标称电压：3.85V，额定容量：38mAh 0.15Wh，来自ZWD众旺德。
耳机主板一侧电路一览。
耳机主板另外一侧电路一览。
BES恒玄科技BES2700ZP蓝牙音频SoC，用于无线连接和音频数据处理。
24.000MHz的晶振特写，为蓝牙芯片提供时钟。
蓝牙芯片外围功率电感特写。
连接排线的BTB连接器特写。
丝印HgD的IC。
连接蓝牙天线的金属弹片特写。
ST意法半导体LIS2DW12TR超低噪声加速度传感器，用于敲击控制/左右耳佩戴检测/智能睡眠监测等功能。
iCM创芯微CM1126B-DAC带船运模式二合一单节电池保护IC，用于对电池的过充电、过放电、过电流等保护。
声阔睡眠耳机A20拆解全家福。
三、我爱音频网总结
声阔睡眠耳机A20在外观设计方面，圆形充电盒体积轻巧便携，滑动开盖设计，使用方便快捷。豆状耳机针对于睡眠场景进行了全面优化，小巧迷你体积，搭配柔软亲肤耳套和耳帽，保障各种睡姿下的舒适稳固佩戴；还有创新双层隔音耳帽设计，有效增强隔噪效果，提升睡眠体验。
内部主要配置方面，充电盒内置580mAh锂电池，配备有电路保护板负责过充电、过放电、过电流等保护。主板上，采用了INJOINIC英集芯IP5518H电源管理SoC，集成MCU、升压转换器、锂电池充电管理、电池电量指示等多功能，为充电仓提供完整的电源解决方案。
耳机内部搭载高顺性PU+小体积PET复合振膜动圈喇叭，内置ZWD众旺德38mAh钢壳扣式电池，采用了BES恒玄科技BES2700ZP蓝牙音频SoC，用于无线连接和音频数据处理；采用ST意法半导体LIS2DW12TR超低噪声加速度传感器，用于敲击控制和智能睡眠监测；采用iCM创芯微CM1126B-DAC锂电保护IC负责内置电池的充放电保护。
