一个小小读卡器卖320元是何用料，苹果USB-C to SD卡读卡器拆解

前言

SD卡作为相机主要使用的存储介质，读卡器在笔记本电脑上几乎是标配。苹果的笔记本和iPad换用了USB-C接口，想浏览相机拍摄的照片，就需要使用到USB-C转SD转换器了。苹果为使用USB-C接口的用户准备了一款USB-C接口的SD读卡器，支持UHS2速度的高速SD卡，并且向下兼容其他SD卡。

这款USB-C接口的读卡器售价为320元，支持USB-C接口的Mac和iPad使用。充电头网已经拿到了这款读卡器，下面就进行拆解，看看内部设计和做工如何。

苹果USB-C to SD卡读卡器外观

苹果USB-C to SD卡读卡器采用苹果一贯的简约设计风格，产品通体白色，两端外壳均亮面处理，两侧为半圆弧面。

USB-C公头特写，满PIN设计。

连接线身和线头交界处做了抗弯折保护设计。

另一端也是相同设计。

插卡端背面外壳印有产品型号A2082，提供了CE、VCCI认证。

读卡器SD卡槽特写。

插槽内两侧设有SD卡定位槽。

测得读卡器端到端长度为131.83mm。

读卡器机身长度为47.94mm。

宽度为32.12mm。

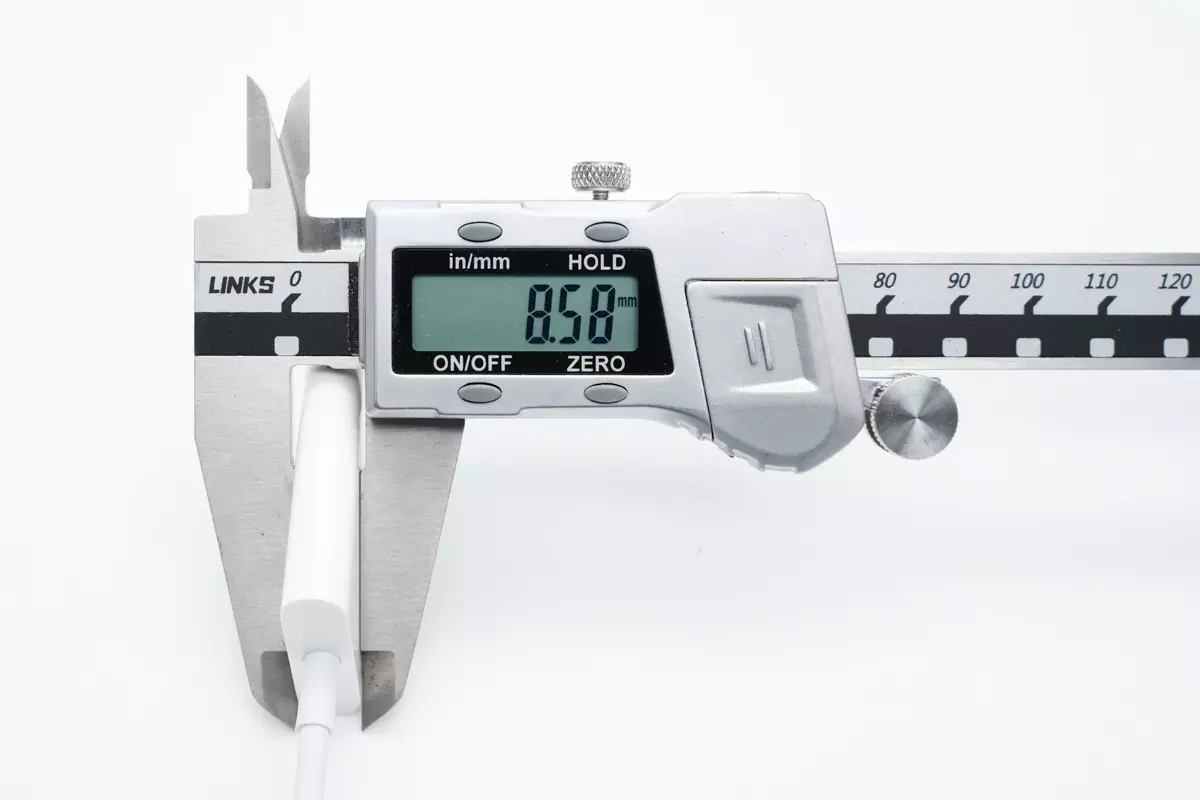

厚度为8.58mm。

拿在手上的大小直观感受。

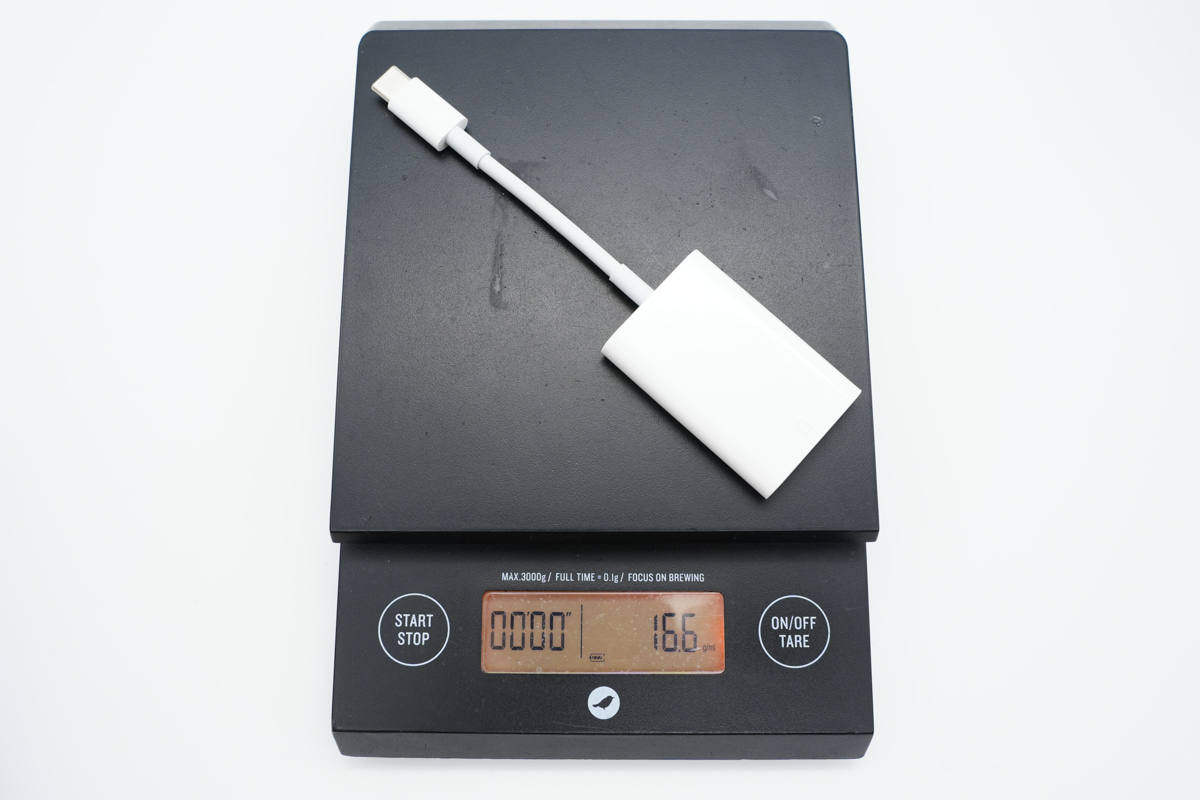

净重约为17g。

苹果USB-C to SD卡读卡器拆解

看完了苹果读卡器的外观展示和尺寸测试，下面就进行拆解，看看内部设计如何。

使用切割机沿侧面切开外壳，读卡器内部为钢套点焊固定成为一个整体。

钢套通过密集点焊固定到SD卡槽上。

SD卡槽另外一面粘贴序列号贴纸。

侧面一览，钢套穿过PCB开孔焊接固定，并点焊成为一个整体。

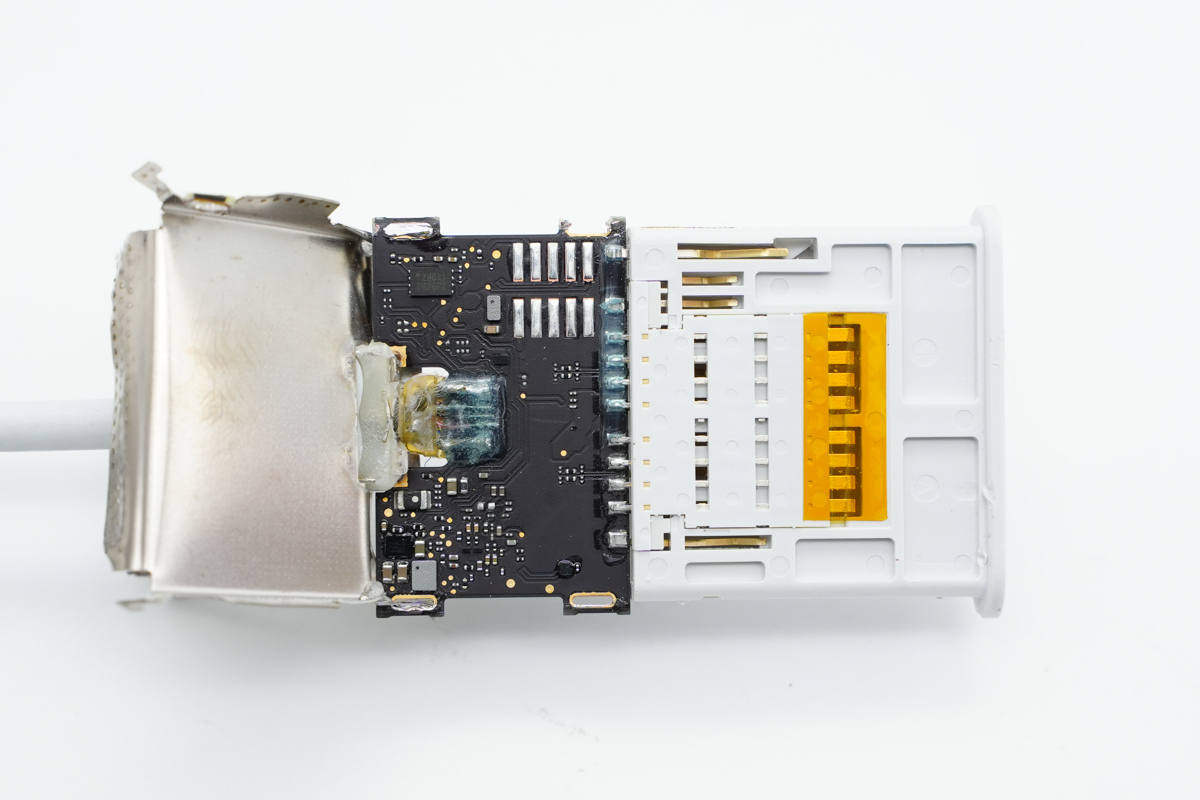

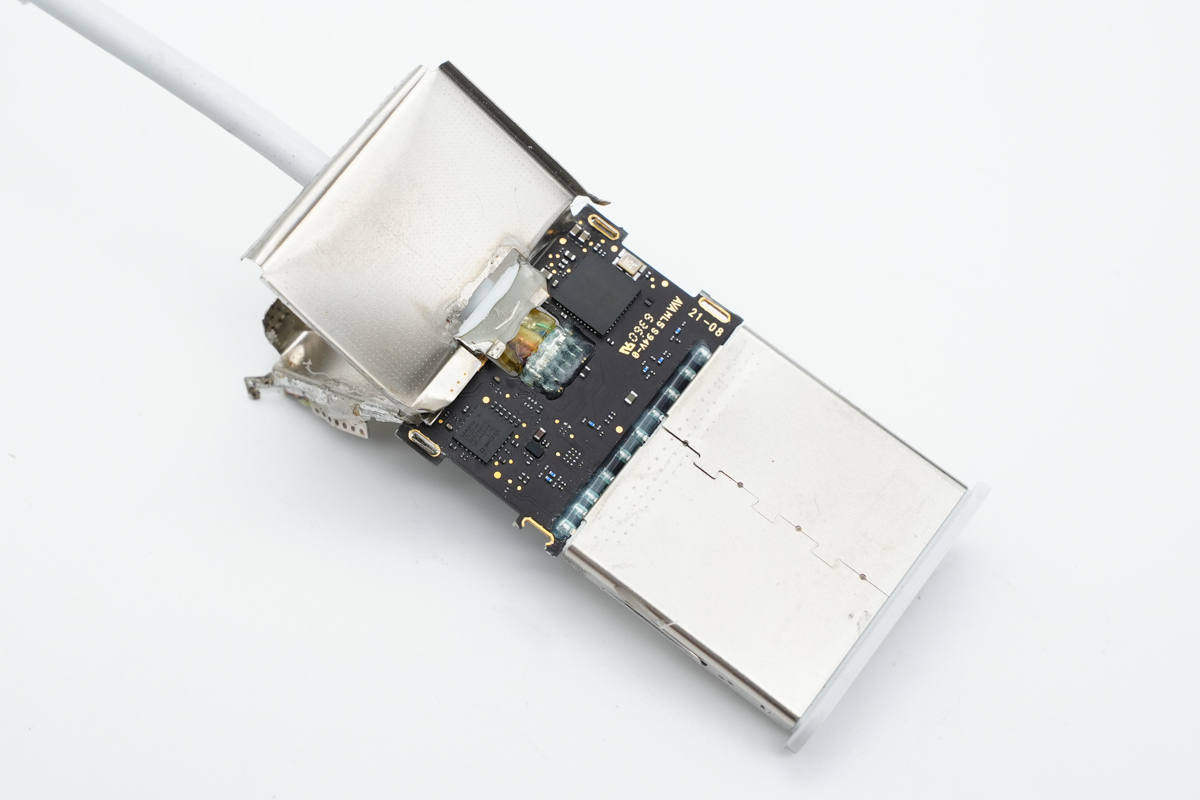

切开钢套，在钢套下面是读卡器的PCB，焊接USB-C线，两颗芯片和读卡器卡槽，钢套起到屏蔽作用。

背面焊接USB-C线和读卡器卡槽。

PCB其中一面焊接USB-C控制芯片和读卡器芯片，导线焊点和卡槽焊点涂胶加固。

另外一面焊接转换器和存储器芯片，导线和卡槽均为双面焊接，焊点涂胶加固。

USB-C控制芯片来自英飞凌，型号CYPD2120，属于EZ-PD CCG2系列，为无源线缆、主动线缆和电源配件提供完整的USB-C和供电端口控制解决方案。芯片使用赛普拉斯专有的M0S8技术，内置32位M0处理器和32KB闪存，内部集成完整的Type-C收发器。

一颗降压转换器来自德州仪器，型号为TPS62743，是一颗5.5V输入电压的同步降压转换器，输出电流为300mA。

读卡器主控芯片来自创惟，型号GL3227B，为定制型号，支持USB3.1到UHS2 SD卡.

一颗丝印T250的晶振用于为GL3227B提供时钟。

数据线焊接处特写，胶水固定。能够看到胶水下面为同轴线，屏蔽层统一接地焊接。

一颗芯片来自MPS，丝印JJM，功能不详。

外置的功率电感特写。

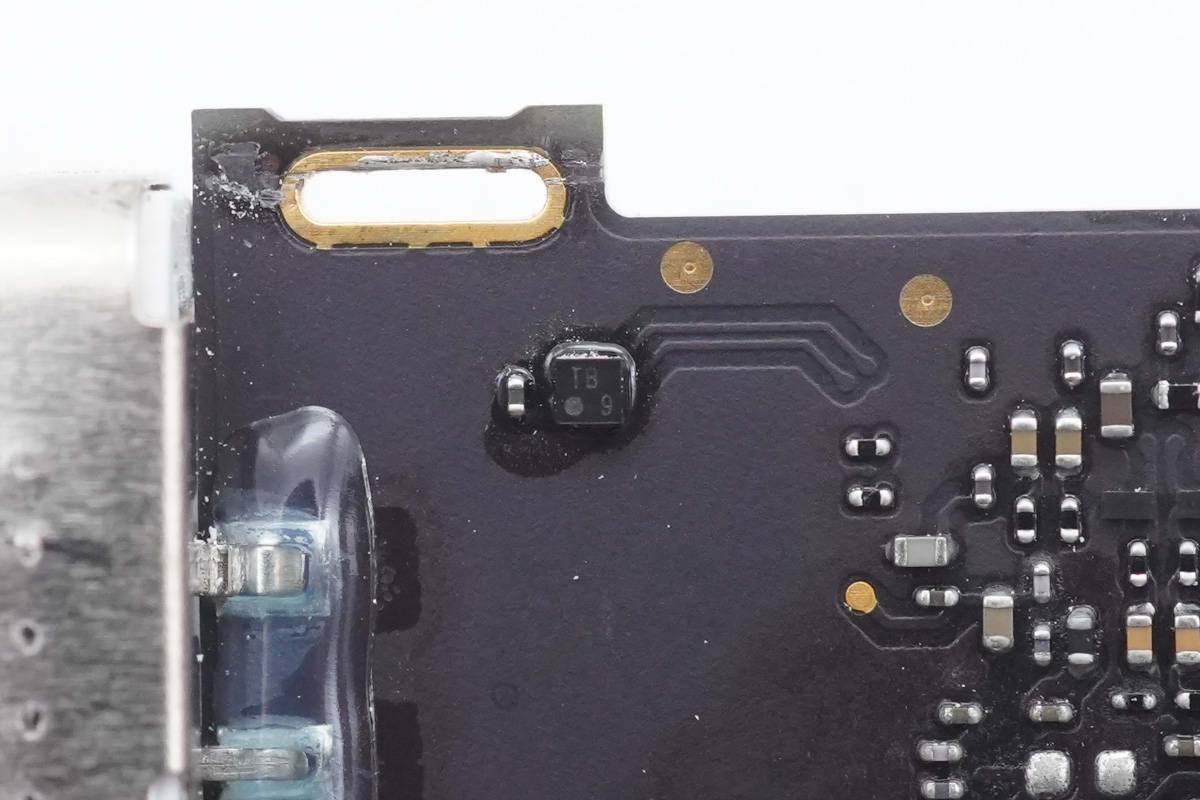

一颗温度传感器来自德州仪器，丝印TB，实际型号为TMP103B，用于检测读卡器内部温度。

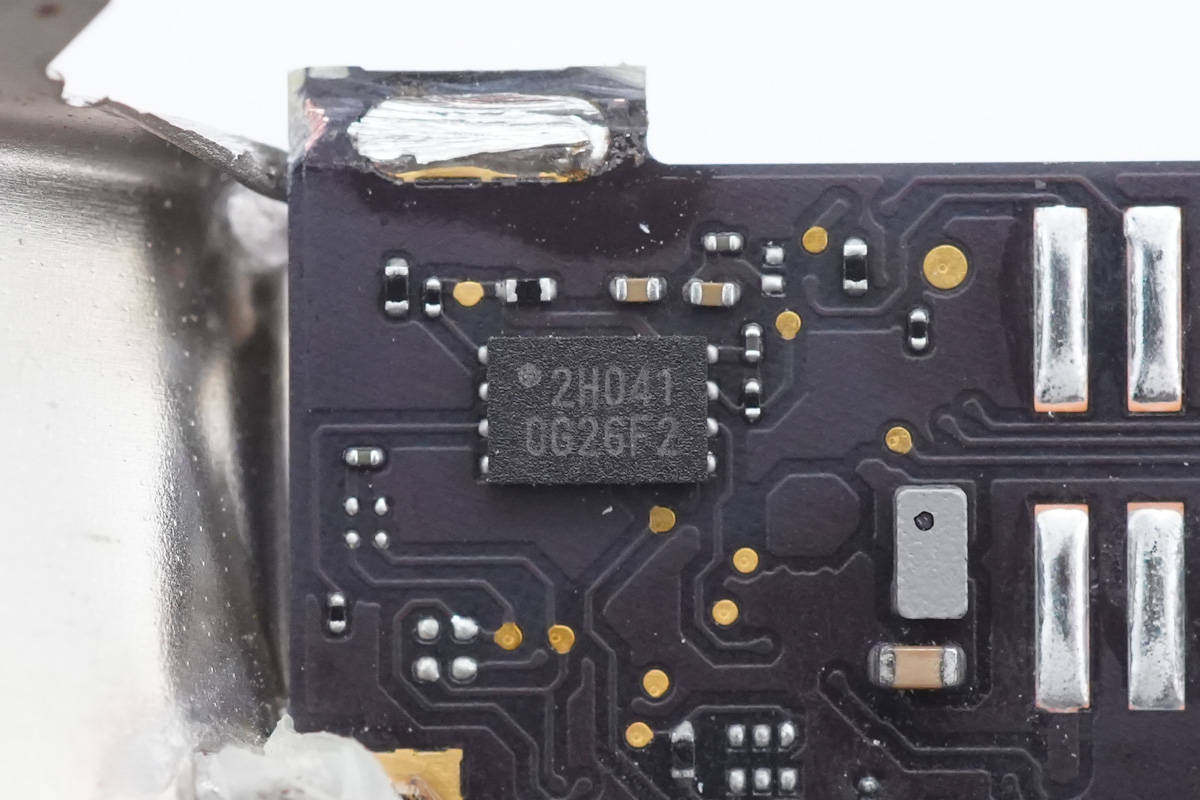

外置的存储器芯片特写。

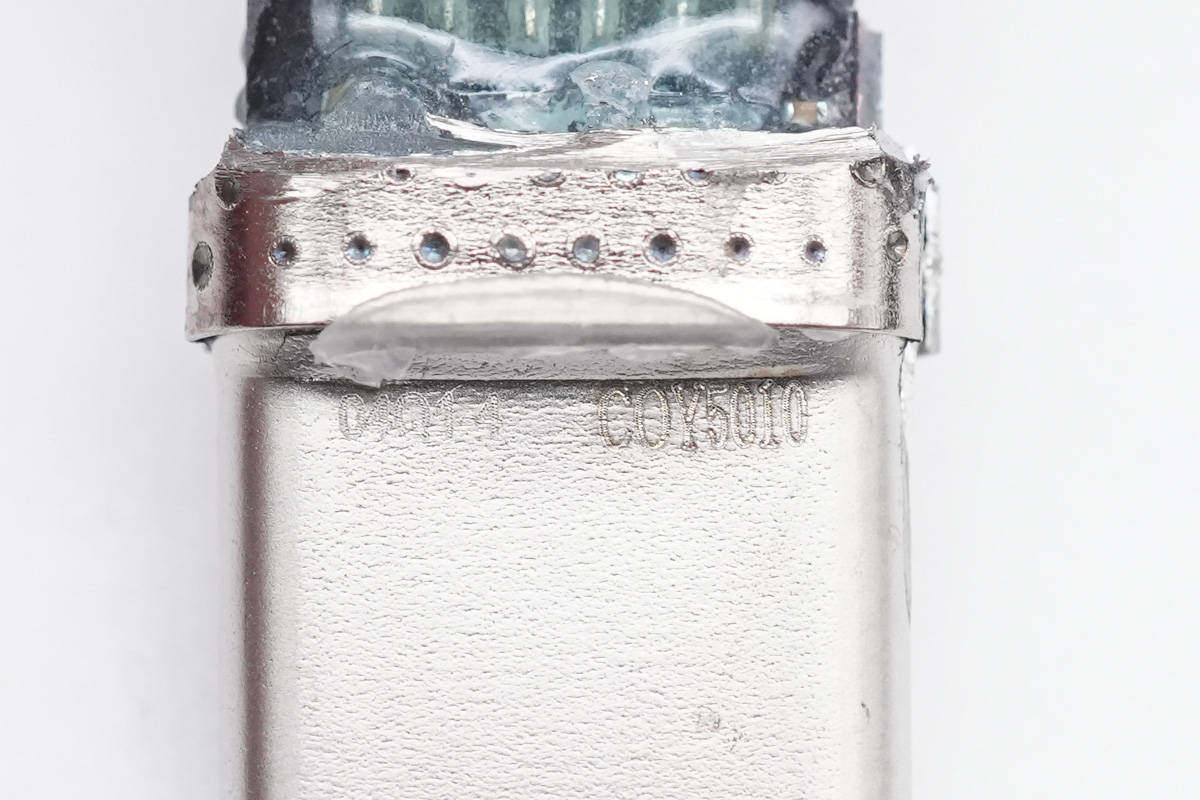

SD卡槽点焊钢印特写。

拆下卡槽外层的钢套，内部触点采用塑料支架支撑。

内部塑料外壳特写。

触点对应外壳的位置粘贴高温胶带绝缘。

卡槽采用组合形式。

抽出外层的塑料支架，内部连接SD卡针脚的弹片特写。

弹片正面特写，对应UHS2 SD卡的金手指。

弹片侧面特写，触点镀金不易氧化。

最后简单拆解一下USB-C端子部分，还是使用切割机切开塑料外壳。

USB-C端子点焊钢套保护，钢套尾部扎紧固定导线。

USB-C端子小板焊接导线，焊点打胶固定。

另外一面为同轴线焊点，线缆内部为屏蔽线，并使用同轴线屏蔽。

USB-C公头在组装塑料环的位置激光刻印编码。

全部拆解一览，来张全家福。

充电头网拆解总结

苹果推出的这款读卡器，适用于为iPad或者不带SD卡槽的笔记本增添SD读卡器支持，这款读卡器采用USB-C接口，支持UHS2的SD卡应用，能够充分发挥SD卡的性能，带来优秀的使用体验。

充电头网通过拆解了解到，这款读卡器内部采用钢套进行屏蔽加固，USB-C端子和SD读卡器卡槽均点焊钢套，十分牢固，连接线也采用同轴屏蔽线，更加可靠。读卡器内部使用英飞凌CYPD2120进行USB-C控制，创惟GL3227B用于读卡器功能，同时内置过热保护功能，做工和设计都十分优秀。

三星PRO Plus SD卡评测：性能提升60%

随着专业设备的不断更新迭代，专业功能和专精技术的不断丰富，内容创作领域正朝着更加专业、更加精准、更加细分的方向，无限延展；不仅是内容创作本身，专业设备和周边工具，也正朝着专业功能进行升级变革，“专人专用”，“为专业而生”成为了众多专业内容创作工具迭代发展的新路径。

三星，作为自2003年以来，全球第一的闪存品牌（数据源于官方），一直在专业存储工具方面进行系列拓展和产品创新，从企业级到消费级，从硬盘到闪存卡，三星品牌存储始终凭借着在闪存技术上的独创优势，以及多年来领先业界的制造经验和技术积累，成为了全球最具知名度，最受用户关注的存储品牌。

三星PRO Plus SD卡

01关于三星PRO Plus以及三星EVO Plus

近日，三星品牌存储再次更新产品线，推出全新的三星PRO Plus 存储卡以及三星EVO Plus 存储卡两种规格。熟悉三星品牌存储的朋友都知道，三星旗下存储卡产品线，基本分为PRO/EVO两个等级，顾名思义，“PRO”为专业用户而生，更加强调专业用户的极致体验，该系列产品的突出特点便是专业、极致和发烧；至于“EVO”则是为了主流普通玩家定制，更加强调产品的易用性，同时这个系列产品也有着更具性价比的优势。

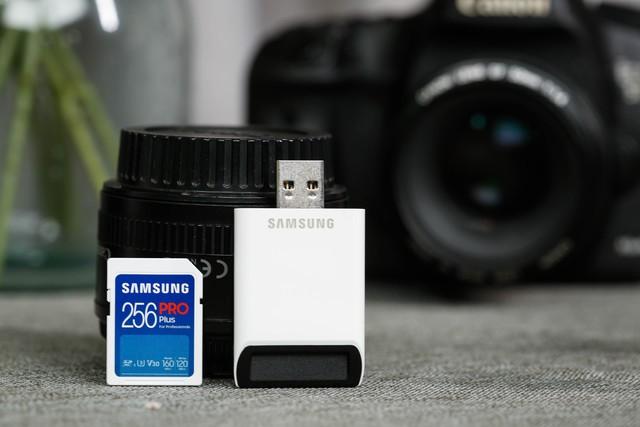

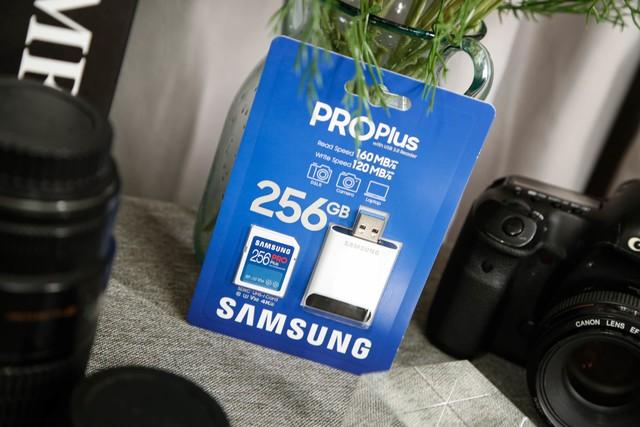

随机配送读卡器的三星PRO Plus SD卡

今天，我们先来看看聚焦于专业领域，为专业而生的全新三星PRO Plus SD卡的创新和演变。

为了快速了解三星PRO Plus SD卡的优势特点，我们在评测之前先行总结，然后再一一剖析。

性能跃迁，UHS-I再进化，最大传输速度达到160MB/s体验升级，自带三星高效能读卡器，专业创作不等待应用加速，玩转4K、稳定传输，为专业而生

02三星PRO Plus SD卡外观解析

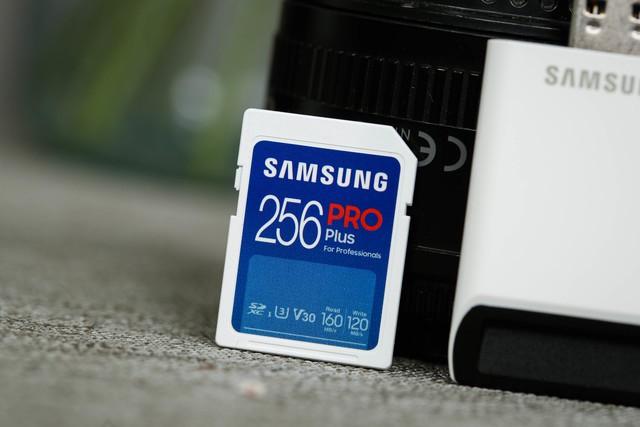

先看外观设计，全新三星PRO Plus SD卡在外观上进行了更新和迭代，不再使用初代黑白灰经典的三色搭配，而是采用更具现代感、更具动力和活力的魅力蓝，蓝底白字之间，点缀着“PRO”的红字，深沉魅力中更显一丝跳跃和灵动。

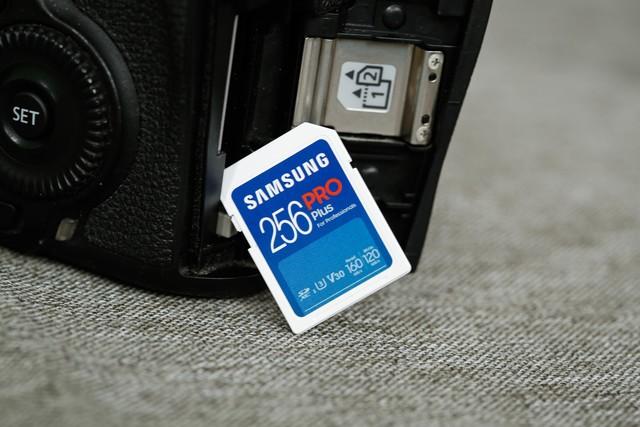

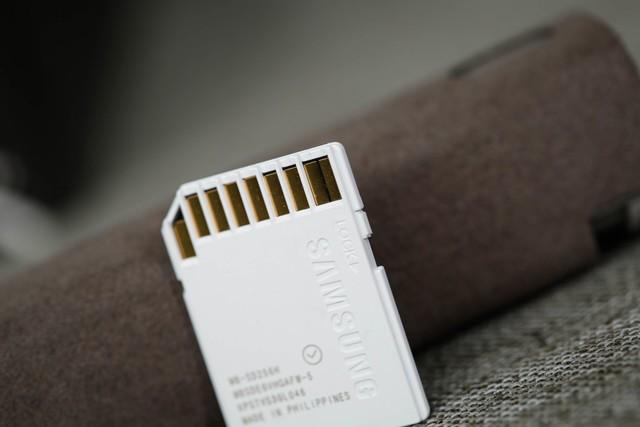

三星PRO Plus SD卡外观

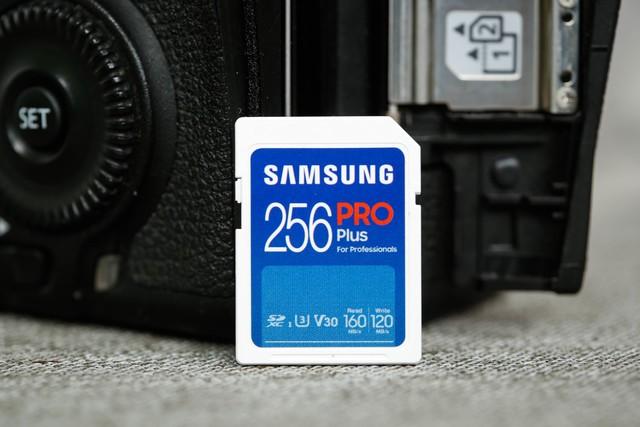

再看主体部分，除了品牌标识、产品名称和系列外，最值得关注的便是底部一系列各种技术规格的认证和说明，它们代表着这款SD卡的性能等级和传输规范，由右至左，依次标注着SDXC、UHS-I、U3、V30等相关传输协议标准，最后则是此款存储卡的最大连续读取速度160MB/s，以及最大连续写入速度120MB/s。

三星PRO Plus SD卡参数说明

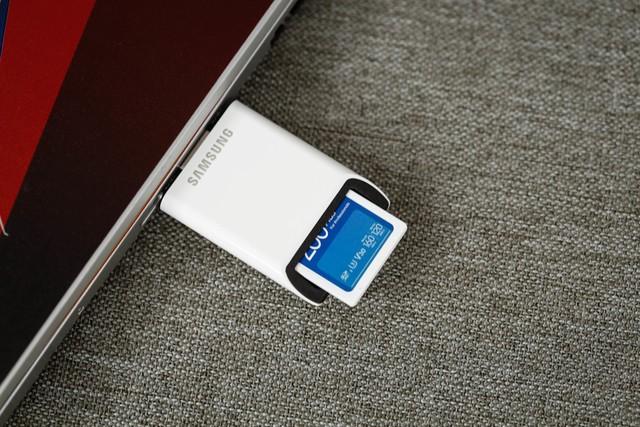

看完存储卡，再来看看自带的三星读卡器，没错为了让专业用户更加专注于内容创作，不再受到其他因素的干扰，此次三星PRO Plus SD卡自带专业读卡器，外观方面读卡器采用黑白设计，纯白机身，黑色底座，颇具极简风，和三星PRO Plus SD卡现代动感风格，交相辉映，高级感满满；由于读卡器之上没有太多标识，只能通过官方消息了解到，该读卡器支持USB3.0接口，能够满足三星PRO Plus SD卡的传输性能需求。

读卡器

03三星PRO Plus SD卡理论性能测试

进入性能测试环节，为了验证全新三星PRO Plus SD卡的真实性能，我们将通过理论性能测试、综合性能测试、实际性能测试等三个维度，全面细致的考量全新三星PRO Plus SD卡。

在理论性能测试中，我们采用CrystalDiskMark以及ATTO benchmark两款软件，进行对比实测。

CrystalDiskMark，是一款经典的测试软件，能够根据测试需要，进行不同队列深度的自定义测试，快速的呈现测试结果。

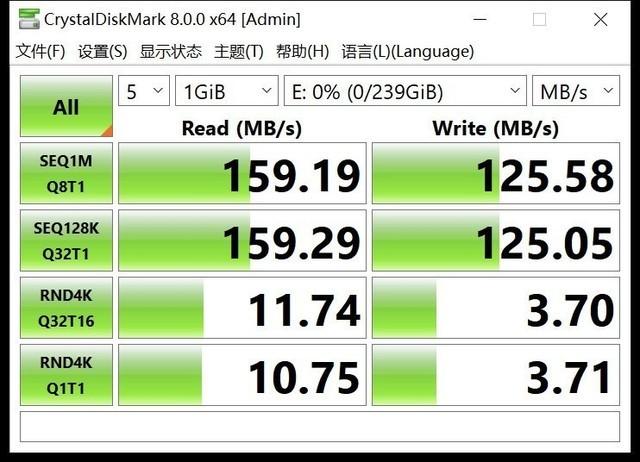

CrystalDiskMark测试

ATTO Benchmark，同样是一款经典的数据测试软件，它最大的优势在于能够简明的了解存储器，在不同的文件大小，传输状态下的性能表现。

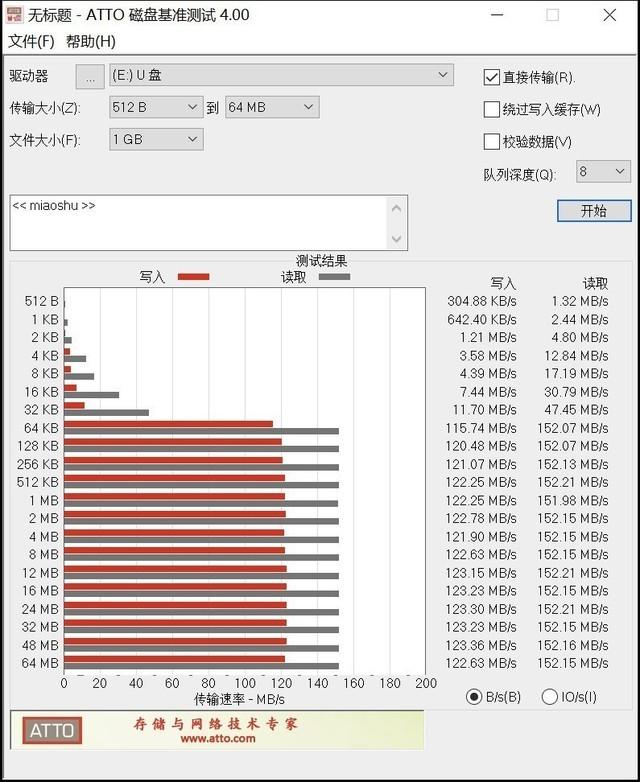

ATTO Benchmark

综合CrystalDiskMark和ATTO Benchmark，可以看到全新三星PRO Plus SD卡在传输性能上的新突破，最大连续读取速度达到了160MB/s，而最大连续写入速度也稳定在120MB/s，对比初代产品100MB/s和80MB/s的性能表现，实现了超过50%的性能提升，这样的提升堪称恐怖。

04三星PRO Plus SD卡综合性能测试

综合性能测试上，我们采用全新升级的PC Mark10专业版内置的数据盘基准测试项目，该项目能够根据数据存储特性，模拟相关应用进程，以衡量测试产品在数据存储方面的综合表现，并给出相应的数值。

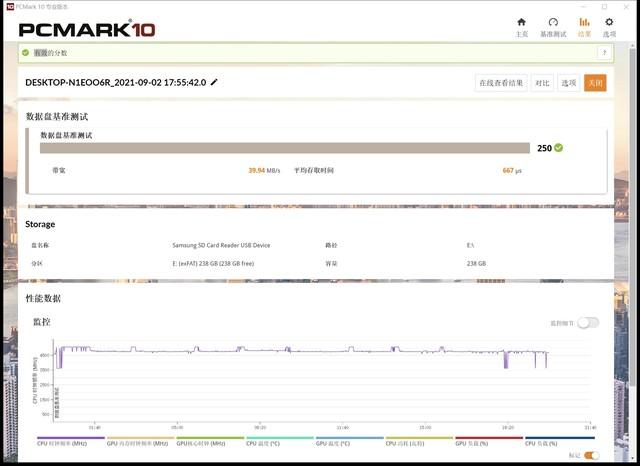

PC Mark10数据盘基准测试

在综合测试中，可以看到全新三星PRO Plus SD卡的总得分来到了250分，而最大带宽达到了39.94MB/s，平均存取时长667微秒，这样的性能，在众多存储卡中，绝对是顶级水准了，也表明在实际的应用体验维度，全新三星PRO Plus SD卡也将会有相当出彩的表现。

05三星PRO Plus SD卡的实际性能测试

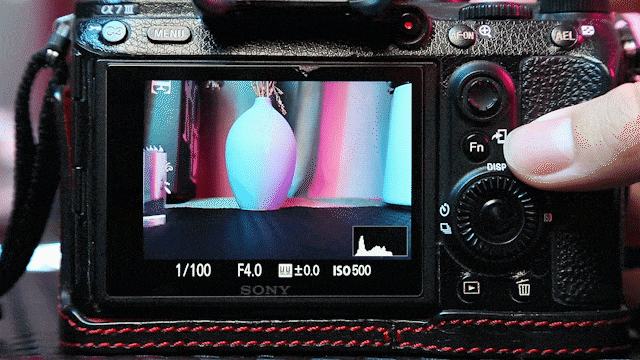

实际性能测试中，我们将模拟用户日常使用习惯，第一步进行4K、1080P格式下分别进行20秒的，以及默认格式下连拍20张照片，同时分别记录三个操作下，三星PRO Plus SD卡存储数据的所耗时长；第二步将三星PRO Plus SD卡，插上个人电脑，模拟内容创作步骤，将卡内所有的数据拖拽到桌面，并记录数据传输的性能表现。这两步设计，最大限度还原日常内容创作的操作步骤，也能较为准确的反映三星PRO Plus SD卡在实际工作上具体表现。

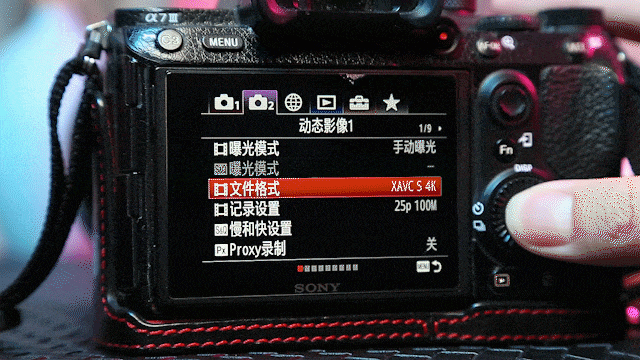

4K素材存取记录

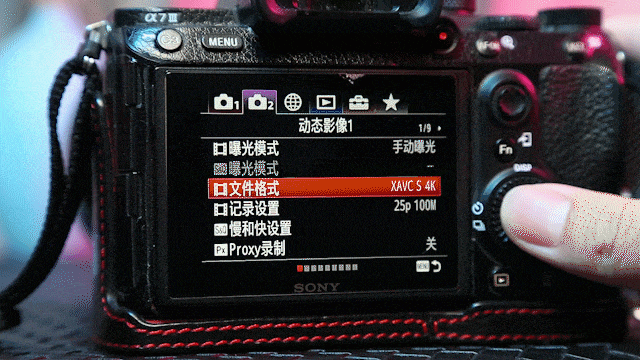

1080P素材存取记录

默认格式下20张照片连拍

通过记录可以知道，在4K视频录制中，三星PRO Plus SD卡大概花了2秒左右完成了记录；1080P视频中，则花了1.5秒左右；至于20张素材的连拍，则是花了6秒左右完成了从拍摄到记录的全过程。

从三星PRO Plus SD卡拖拽到桌面

在完成一系列拍摄之后，获得了大概2GB左右的素材文件；我们直接将该文件全部拖拽到桌面之上，可以看到在数据传输过程中，三星PRO Plus SD卡的表现始终稳定在150MB/s左右的数据徘徊，甚至一度超过该数值。

从以上模拟的两步实际测试中，可以看到全新升级的三星PRO Plus SD卡在性能上的突出优势，无论是在内容创作之中的数据记录，还是内容创作后的数据传输，稳定高效的三星PRO Plus SD卡能够显著提升专业用户在进行素材记录和整理方面的性能体验，让他们能够更加安心无虞的、根据记录完整的素材进行创意落地，而不用担忧因存储器品质，导致数据丢失等一系列问题。

06三星PRO Plus SD卡高性能的秘密

那么问题来了，三星PRO Plus SD卡是如何实现性能暴增的呢？在笔者看来，一是原厂组件，二是协议总线。

原厂组件，熟悉三星品牌存储的朋友应该都清楚，三星是目前全行业唯一一家实现存储器所有组件完全自主生产的厂商，从存储产品的主控芯片、闪存颗粒乃至于缓存，全是三星自研自产，这就意味着三星能够根据产品特性，实现更加自由和长久的控件整合、打磨、校正，从而让存储器在实际应用中更加稳定和流畅。

原厂组件

原厂组件

全新三星PRO Plus SD卡，同样采用了三星自研组件，先进的NAND闪存和主控芯片的加持下，为极致的性能提供硬件基础。

协议总线，也就是在三星PRO Plus SD卡外观标识中的UHS-I，即Ultra High Speed-I，是超高速总线接口用于 SD 卡的第一代，首次发布于 2010 年，在sdr104 ( 单数据速率 ) 模式下，它能达到最大208Mhz 的时钟频率和 104MB/s 的总线速度，这也是初代三星PRO Plus SD卡的最大理论数值；而最新的三星PRO Plus SD卡，应用了性能更快的DDR 200模式，使得最大时钟频率和总线速度都得到了提升。

正是在原厂组件和协议升级的软硬件结合下，全新三星PRO Plus SD卡的性能得到了大幅度跨越，最终达到了惊人的160MB/s。

07三星PRO Plus SD卡的其他升级

除了极致性能之外，全新升级的三星PRO Plus SD卡，依旧延续了该系列超强体质和完整售保服务。

专业的内容创作人群，为了获取更多更精彩的素材内容，时常需要前往人迹罕至的野外，进行素材获取；风吹雨淋，强光日晒，乃至于辐射侵扰，各种严苛环境下，需要存储设备有着更好的体质、更强的素质，以完成在多重不利因素下的数据记录任务。

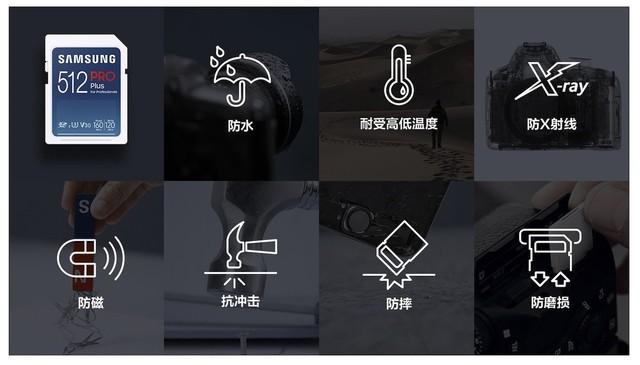

7重防护

而全新三星PRO Plus SD卡，在三星长久整合和校正后，能够提供高达7重的环境保护，即防水、防极端温度、防X 射线冲击、防磁冲击、防撞击、防跌落、防磨损，无论是面对何种严苛环境，全新三星PRO Plus SD卡都能安然处置，实现数据的记录和存储。

此外，全新三星PRO Plus SD卡还拥有10年有限保修，一方面展现了三星品牌存储对于专业人士需求的把握和满足，另一方面更是体现了三星品牌存储对于自身产品体质的绝对信心。

防伪软件

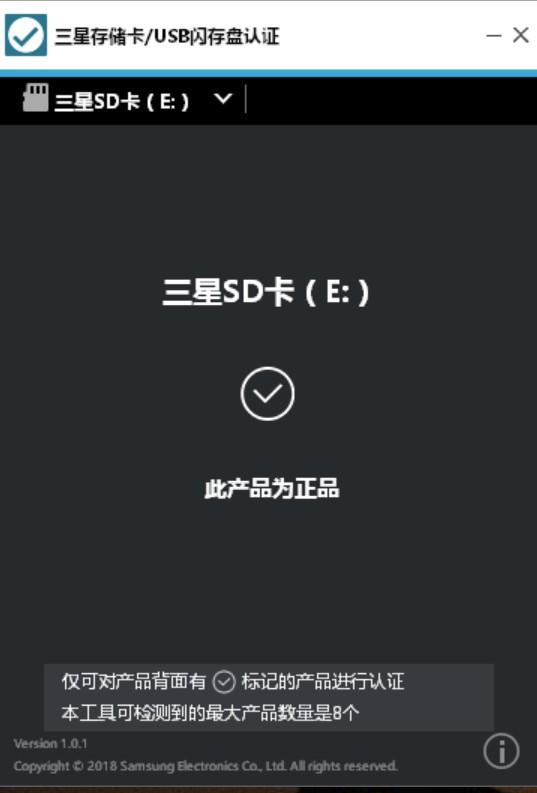

最后，为了进一步提升专业人士数据安全，以及产品安全，三星品牌存储还贴心的设计了一款三星存储卡/USB闪存认证的防伪软件，用户可以前往三星电子官网，下载相应软件，安装完成后，软件会自动识别插入计算机的三星存储卡设备，短暂等待后，即可通过对话页面，了解产品是否属于三星正品序列。
