2章 常用电子元器件与安防系统常用线缆认识 之无线遥控编码芯片

2.5无线遥控编码芯片

2.5.1无线遥控编码技术认识

无线遥控技术在安防系统中应用也很广，如停车场系统中道闸遥控器、门禁无线遥控开门遥控器、无线报警系统等等。目前市场上主流的无线遥控编解码芯片有，焊接码、学习码、滚动码。按发射器地址码的编码变化，焊接码与学习码同属于固定码。安防系统中使用的无线遥控器编码芯片主要是焊接码与学习码。

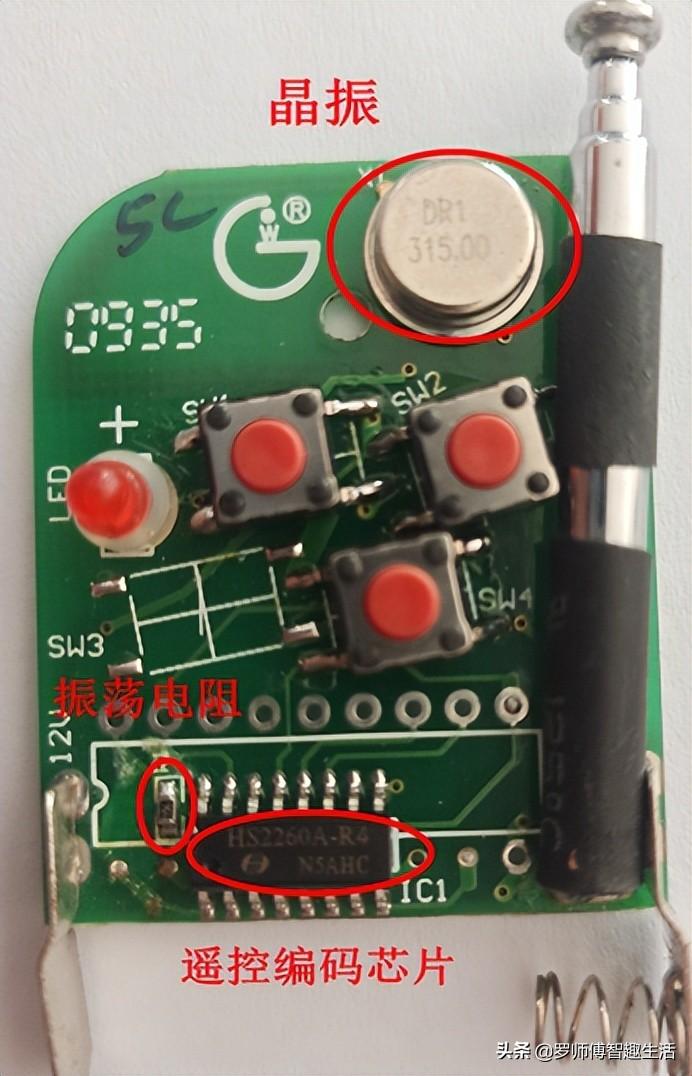

焊接码：是由8位不同的地址码组合而成的，主要是采用PT，SC，HS，LX （2260/2262/2264）等编码IC芯片，使用前需要对编码IC的地址码脚进行焊码，地址码有三种焊接状态（高电平、低电平、悬空）。即3的8次方，可以实现6561种组合。所配对的接收解码芯片是PT，SC，LX，HS（2270/2272/2294）等，一个接收端可配几个，几十个，几百个无线遥控器。常用于道闸遥控器，伸缩门遥控器，卷帘门遥控器，无线遥控灯具开关等。优点是：稳定，缺点是：不安全，容易重码，而且很容易被复制。焊接码遥控器如下图2-41。

图2-41

图2-41

学习码：主要是采用EV，HS，LX，SC（1527/2240）、HCS101等学习码芯片的无线遥控器，使用前需用无线遥控器对准主机上的学习按键进行对码学习，无需拆开外壳再编码。学习码无线遥控器的地址位组合为2的20次方，即1048576，大约为一百万个组合。相对于焊接码重码率和保密性相对较好。所配对的接收为主机内带有程序的存贮IC，单片机等，如PIC16F630，PIC16F505，PIC16F629等。

固定码相对来说还是不太安全，因为他们的编码数目是有限的，因而只能得到有限的代码组合，用空中捕捉和扫描跟踪的办法就很容易得到代码，这样容易被非法用户擅自使用。于是出现了滚动码。

滚动码：采用了较长的编码方式，当按键输入，把系统从省电状态中唤醒，同步记数加1，与序列号一起经密匙加密后形成密文数据，并同键值等数据发送出去。由于同步计数值每次发送都不同，即使是同一按键多次按下也不例外。同步计数自动向前滚动，发送的码字不会再发生，因此被称为滚动码。

滚动码遥控器保密性比较好，目前应用越来越广泛，特别是安全性要求特别高的系统，一般用于身份验证的场景，比如汽车遥控器，银行无线门锁等。用于滚动码专用集成芯片有HCS200、HCS300、HCS301等。

315mhz无线射频芯片

315MHz无线射频模块广泛应用于车辆遥控，门禁系统，身份识别等无线控制领域中。相对于传统的有线通信来说，无线射频拥有更高的灵活性和更低的维护成本。

DFRobot 315MHz无线射频接收模块采用SC2272-L4低功耗解码芯片，拥有8位三态地址编码开关，每个三态地址管脚可设置成三种状态：高电平、低电平、浮空，因此可支持多达6561个地址的编码，尽可能地提高了安全性。模块可以和SC2260、SC2262、PT2260、PT2262等编码芯片配合使用。推荐配合金属无线遥控器315MHz一起使用。
