干货｜常用视频接口互转的秘密

今天我们介绍一下常用视频接口的互相转换。生活中经常会遇到以下场景：到客户处准备精美PPT无法在大屏幕及显示器上展示；耗费银两购买的“大面子”显示设备，却无法和家里的影音设备接驳；有些设备勉强连在一起，却出现画面抖动，颜色失真，甚至黑屏的现象。本文将一一为您揭开视频接口转换的谜题。

由于射频接口、AV接口、分量接口比较古老，且使用场景寥寥无几，讨论意义不大，所以本篇就围绕我们常用常见的几种接口介绍（VGA、DVI-A/I/D、HDMI、DP）。

另外本文不含专业知识，关于视频的显示原理，术语参数统统不谈，直接上干货。

说到各种视频接口的互转，我们先看下表。

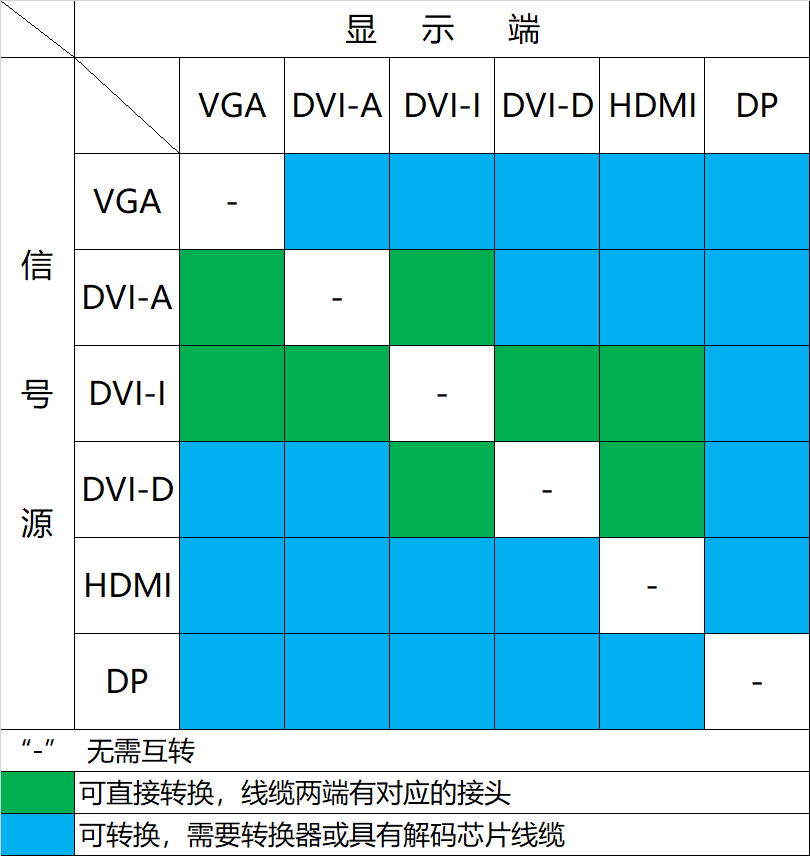

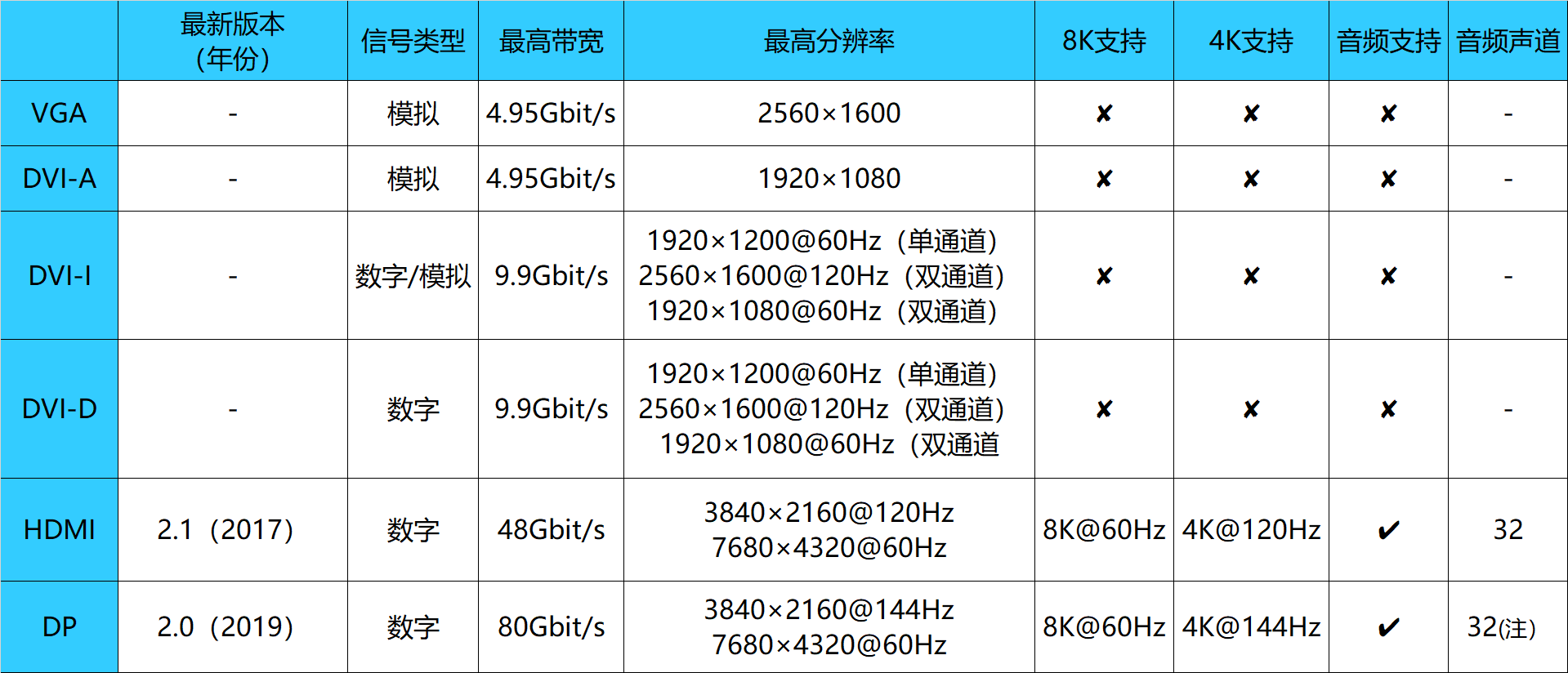

上表是对各种接口的数模类型、带宽、分辨率等数据的横向对比。可以看到既有模拟又有数字信号，而且各个接口支持分辨率很多。为了便于对比比较，本文中不涉及高低分辨率，一律以1920×1080@60Hz为例，其它分辨率会加以说明。下表就是各种视频接口互转的支持情况。

根据上表的支持情况，下面将一一列举各种视频接口向显示端转换的详细说明。

（说明：VGA→HDMI，代表"信号源端"VGA转换至“显示端”HDMI，以此类推）

VGA→DVI-A DVI-I（DVI-I兼容DVI-A，此处两者同一而论）

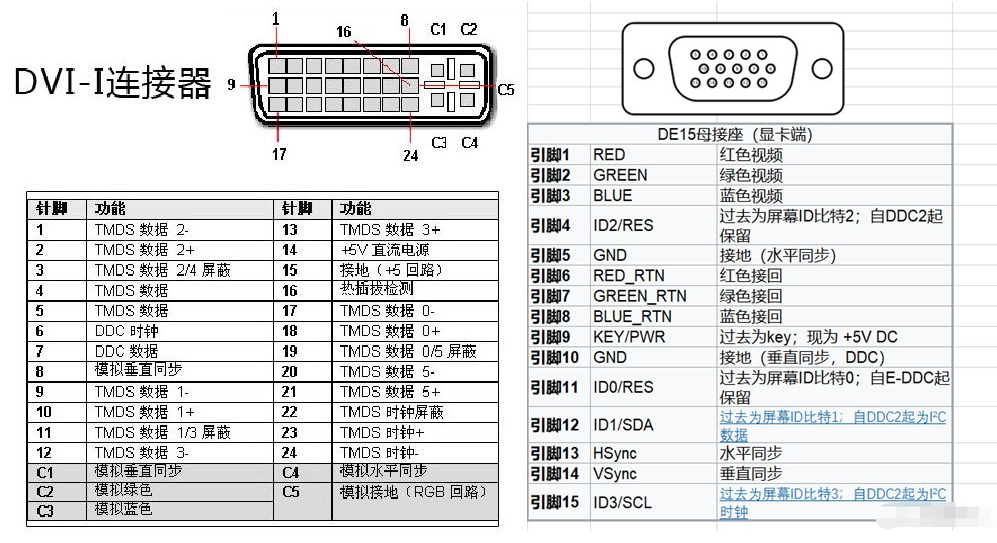

由于VGA的针脚定义和DVI-A的几乎一致，所以这两种信号可以直接接驳，需要有两端匹配的接头即可。但因为这种情况及其少见，比如你的电脑是VGA输出，连接到一个只有DVI-A的显示端上，试想一般的显示设备标配接口就是VGA，根本无需转换，无应用场景，厂商根本就不会生产此类产品，所以市面上很少见到这样的线材，理论可行，无需多述。

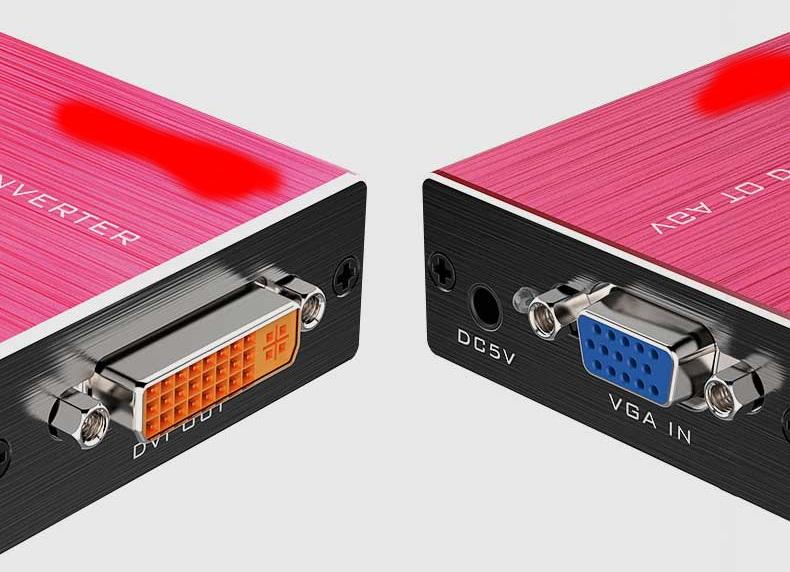

不过我还是找到了VGA转DVI的转换器，就是下图的它，需DC5V额外供电，盒内有解码板，看DVI接口是24+5，因此断定它是支持DVI-A/I/D。

VGA→HDMI

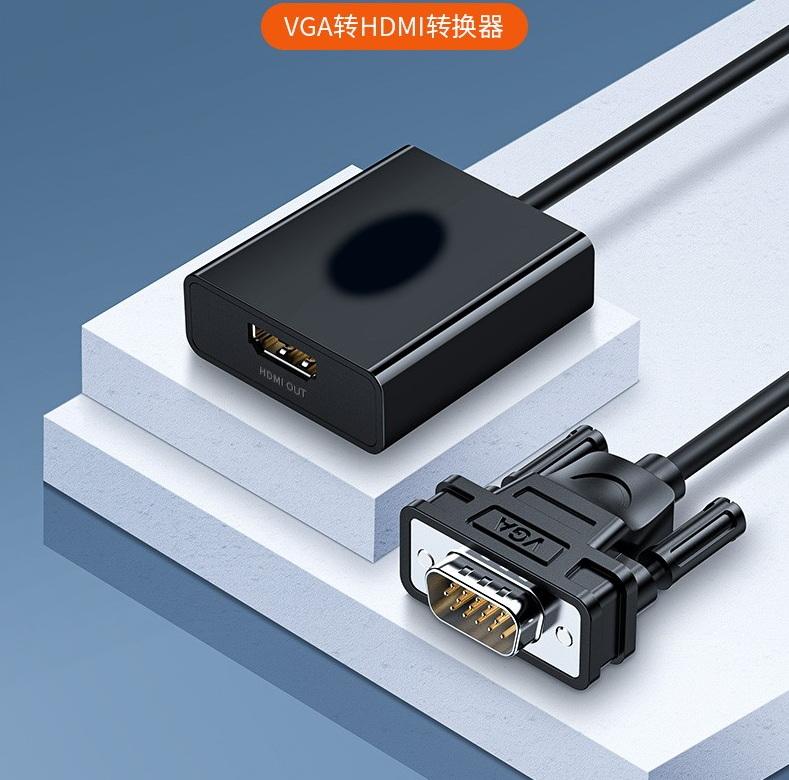

VGA是模拟信号，HDMI是数字信号，转化需要编解码，普遍为下图这个样子，图中HDMI端黑盒子内就是编解码装置，需要注意的是，连接显示设备需要额外加一条HDMI线缆。

VGA→DP

模拟转数字，也是上面提到的应用场景问题，无使用场景，市面上也没有类似的芯片解决方案，转遍猫狗市场也没类似产品，估计有的话也是多芯片解决（VGA-HDMI-DP）。

DVI→VGA

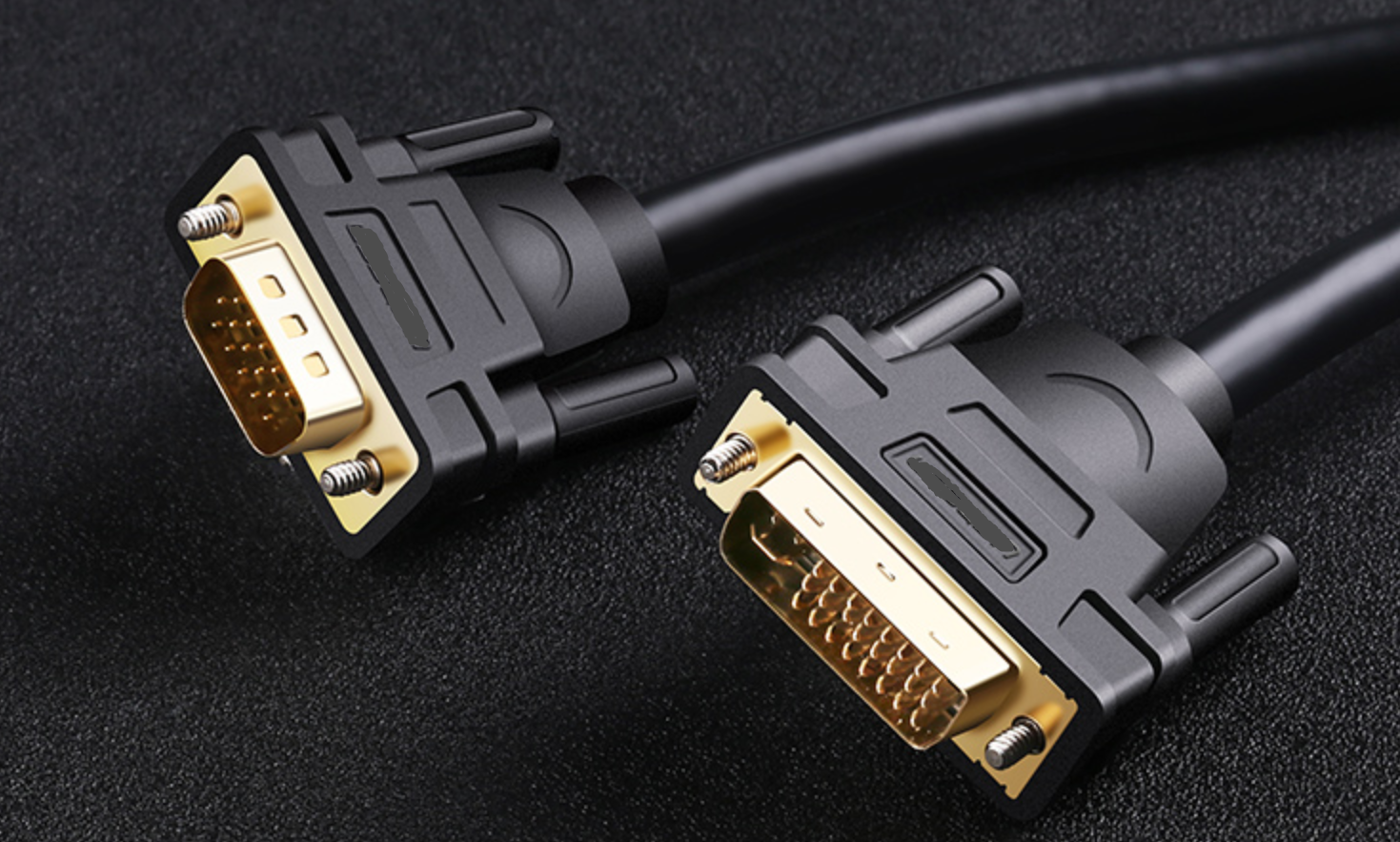

这里面分两种情况，一种是DVI-A或DVI-I模拟转VGA，这种情况无需转换，使用两端接口匹配的线缆即可。请注意，不支持反向连接，也就是VGA→DVI，也不支持24+1，换句话说就是只支持DVI-A和DVI-I模拟信号。

还有一种情况就是DVI-D转VGA，就是数字转模拟信号，采用AG6200芯片解决方案，根据AG6200信息，AG6200是解决HDMI转VGA，内部也就是DVI直通HDMI转换VGA，注意需要有一条VGA（一公一母）跳线连接显示端。虽然AG6200支持HDMI1.4a标准，但奈何输入输出都是最好2560×1200，显示分辨率也就到此为止。

AG6200芯片

DVI→HDMI

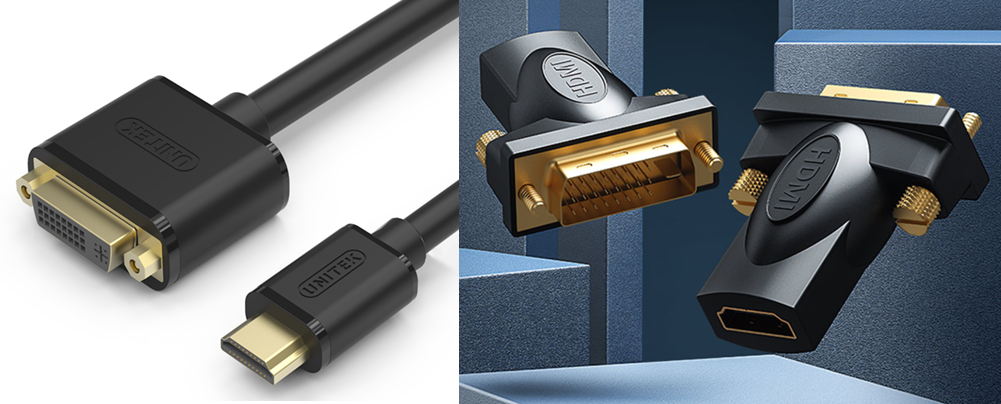

首先是DVI-D转HDMI，这种情况比较常见，直接无脑买下图的转接线，或转接头+HDMI线即可解决，而且支持反向连接。

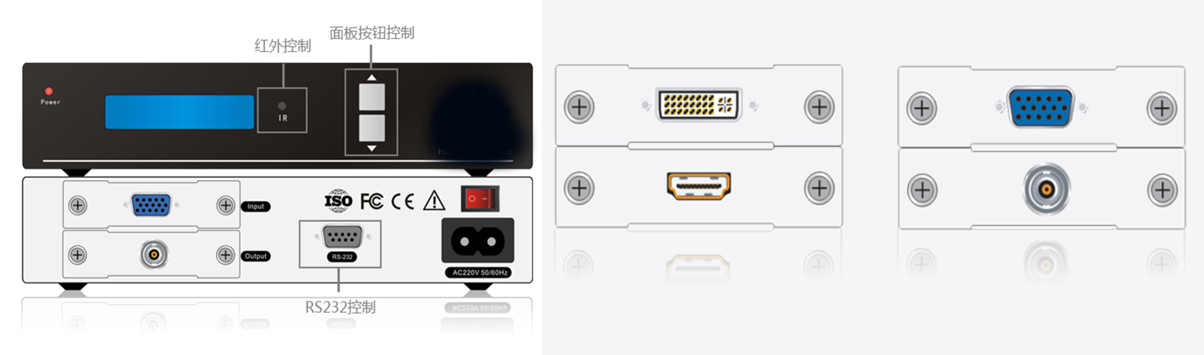

其次就是DVI-A或DVI-I模拟转HDMI，这种情况就比较麻烦一点，专业视听市场有比较完美的解决方案，就是转换器。转换器输入输出卡可更换，无脑拼凑，只要是HDMI、DVI、VGA、SDI、CVBS其中一个，都可以作为输入输出使用，但成本比较高，4-6K吧，如果是家用可以重新再买台显示器了吧。

DVI→DP

无论是DVI-D或DVI-I或DVI-A转DP，市面上都没有现成的解决方案，无论是民用和专业领域，不过如果是硬核需求，只能两次转换了，也就是DVI-HDMI-DP，理论可行，无此应用场景不多叙述。

HDMI→VGA

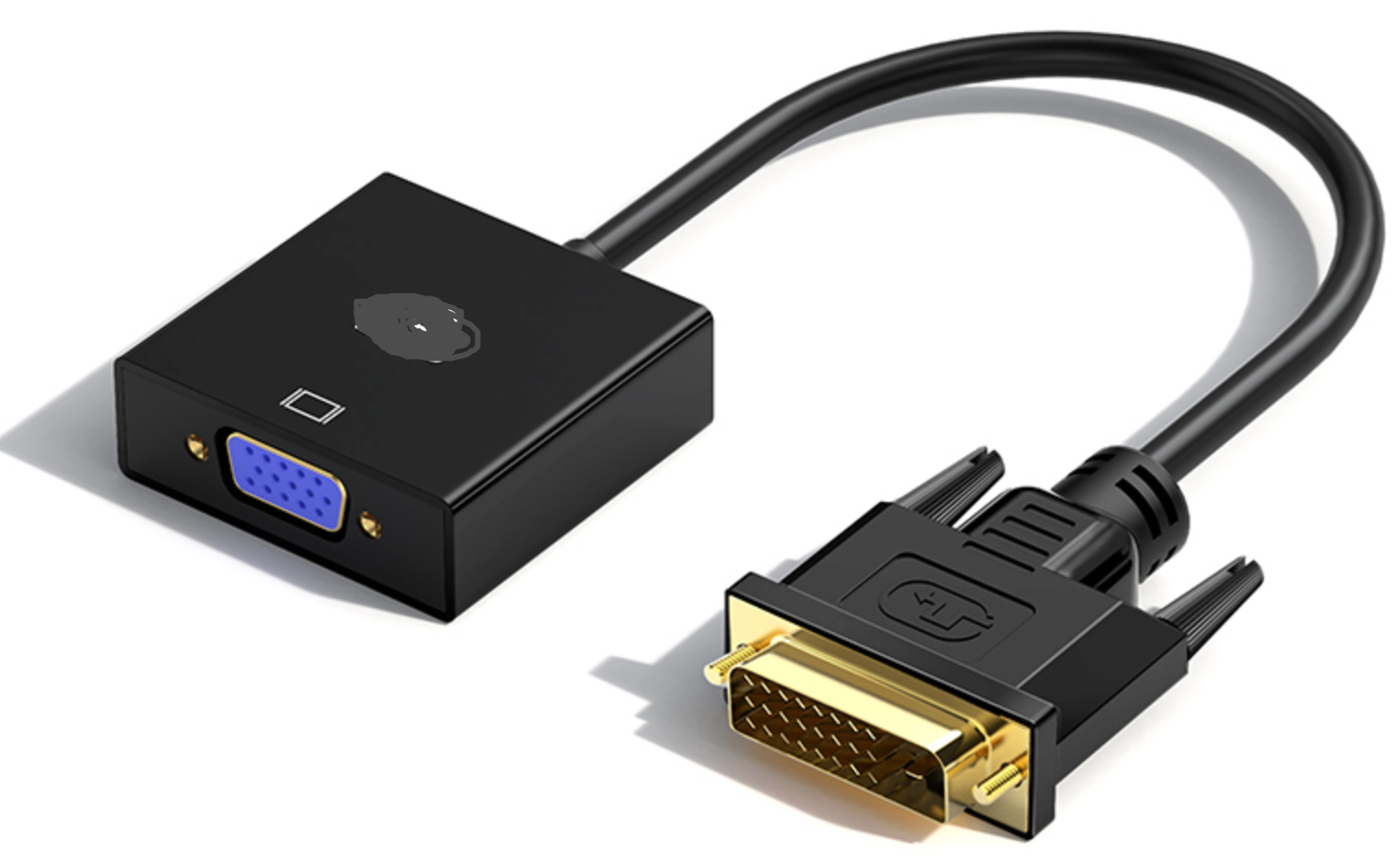

上面已经介绍过了AG6200解决方案，直接无脑HDMI-VGA转换器+VGA跳线解决。需要注意的是HDMI内嵌音频，转换后需单独连接音频。有部分转换器上有3.5mm接口。

HDMI→DVI

上述转换头或转换线，支持反向连接。需要注意的是HDMI内嵌音频，转换后需单独连接音频。

HDMI→DP

同是数字信号，需要LT6711A解决方案，请注意不支持反向连接。另外需要USB5V1A供电，如果是非PC连接，需要有一个5V1A的充电器搞定，现如今充电器应该很好找，都能从家里角落翻出三五个，注意5V1A。

DP→VGA

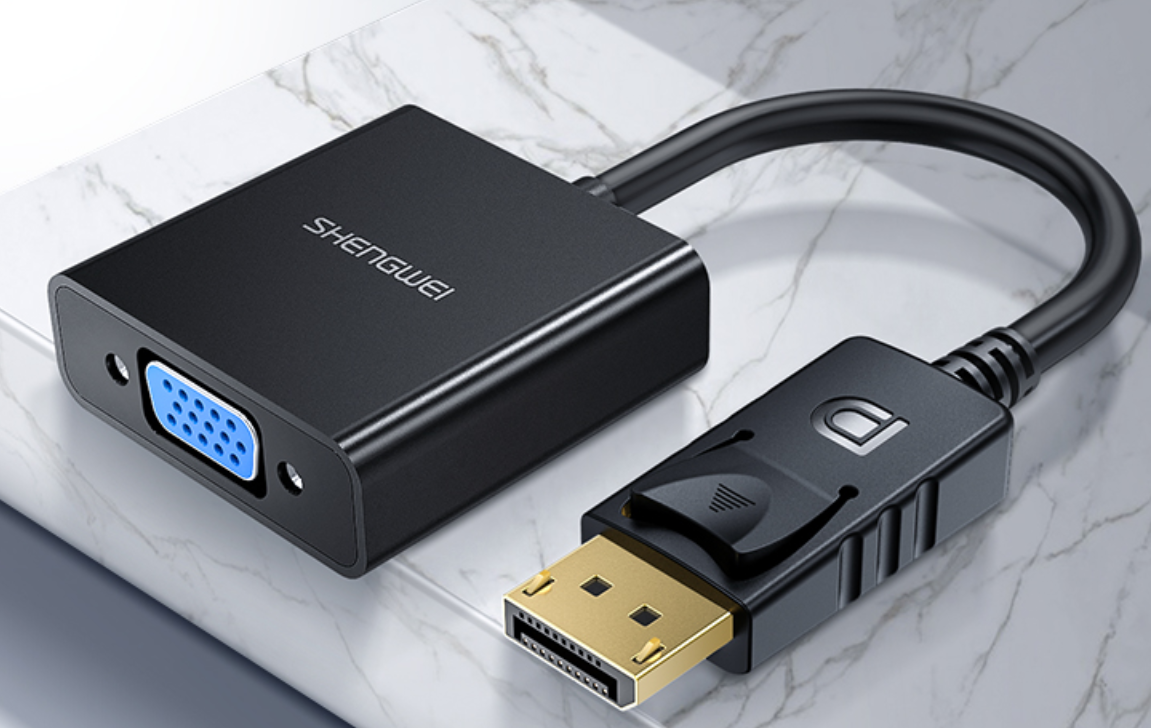

市面上此类转换器多采用CS5212和RTD2166解决方案，最高支持1920×1200@60Hz，也有支持异性分辨率，注意转换器上无单独音频口，需另外接入音频。

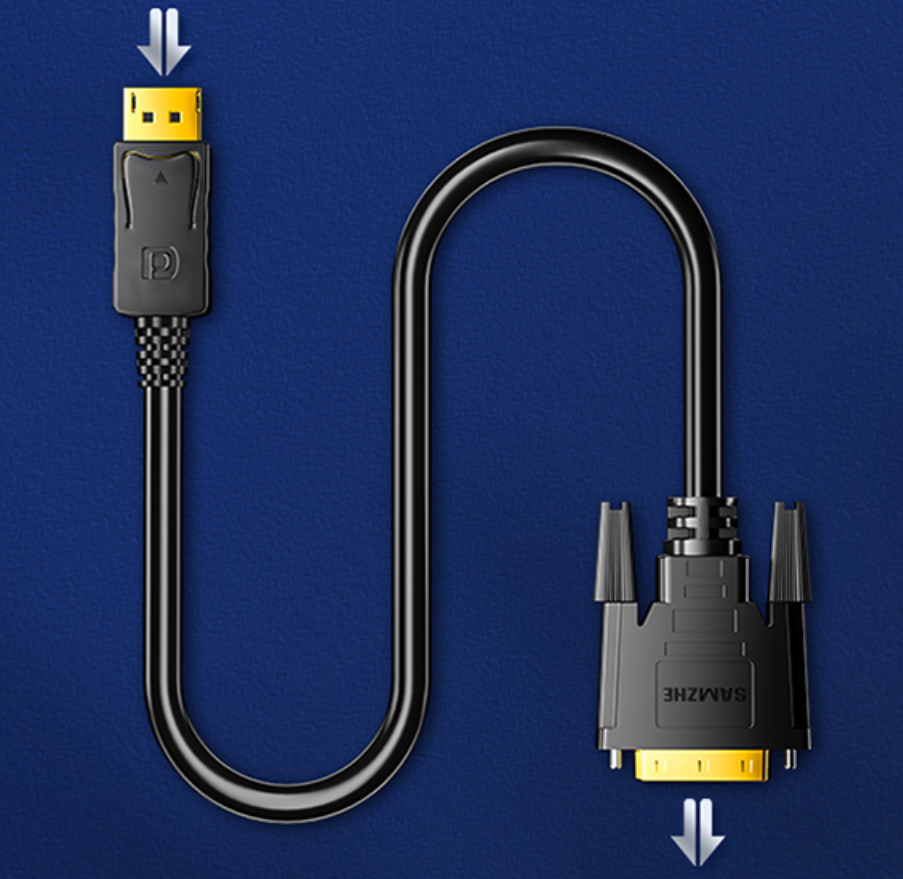

DP→DVI（HDMI）

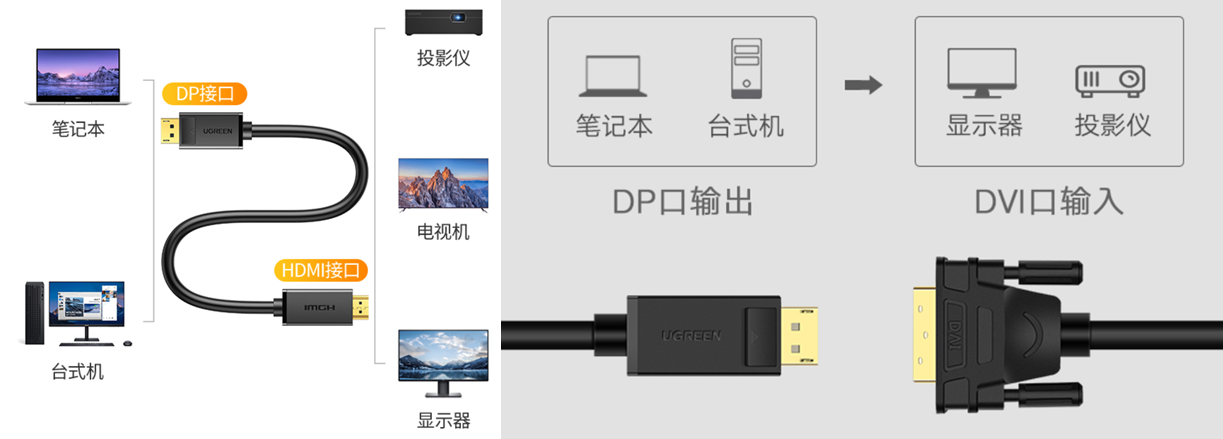

这两个一起说了吧，数字DVI和HDMI可以直通，所以两个都是一样的。同样是PS8121E芯片搞定。但注意别搞混了，显示端接头是不一样的，还有就是DP-HDMI是内嵌音频，无需多述，但DVI不支持音频内嵌，所以需要单独接入音频。

篇幅有限，本文不能将所有情况列举完全，有关视频转换的问题请大家在评论区交流。我会认真回答您的问题。

（完）

闲置的数码变宝贝，毕亚兹避免设备墙角吃灰

家中的数码设备，花了钱，却只能白白的躺在墙角吃灰！这种情况肯定不是我们想看到的，但对于不少家庭来说，家里或多或少都会闲置一批数码设备，有的设备可能是部分接口坏了，如果直接扔掉，但却觉得可惜，变卖，其实价值不高。到底有什么办法，能让闲置的数码变宝贝呢？

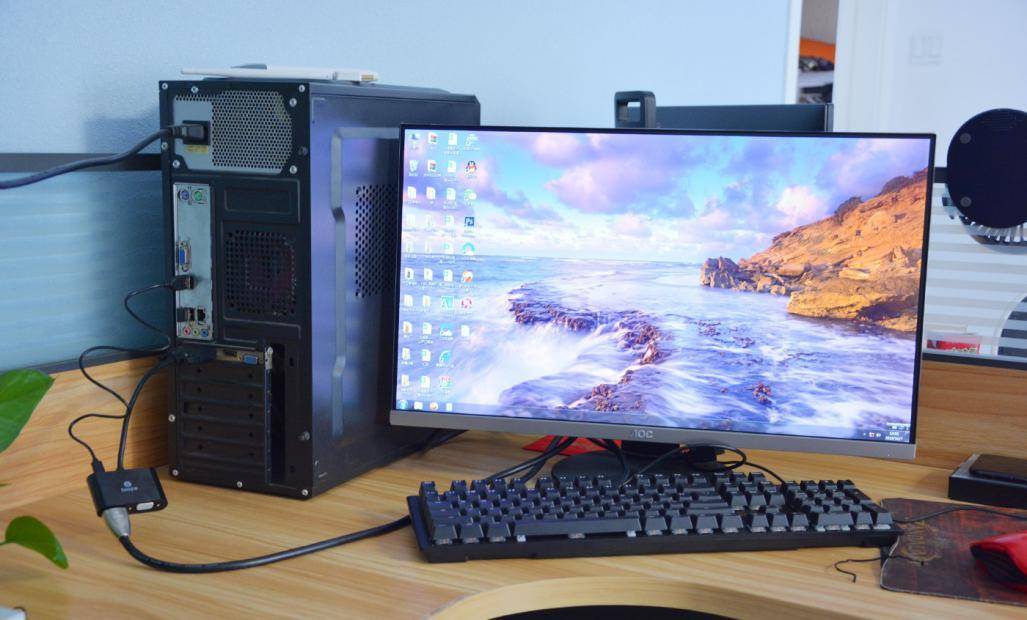

以笔者家中的这款台式主机来说，连接显示器的接口端子包括DVI、HDMI以及VGA三种，最常见连接显示器的方式是通过HDMI高清数据线进行连接，但如果HDMI接口坏了该怎么办？拿去修？其实完全没必要，解决这类接口端子坏了问题其实很简单，只需一个转换器就可以了。

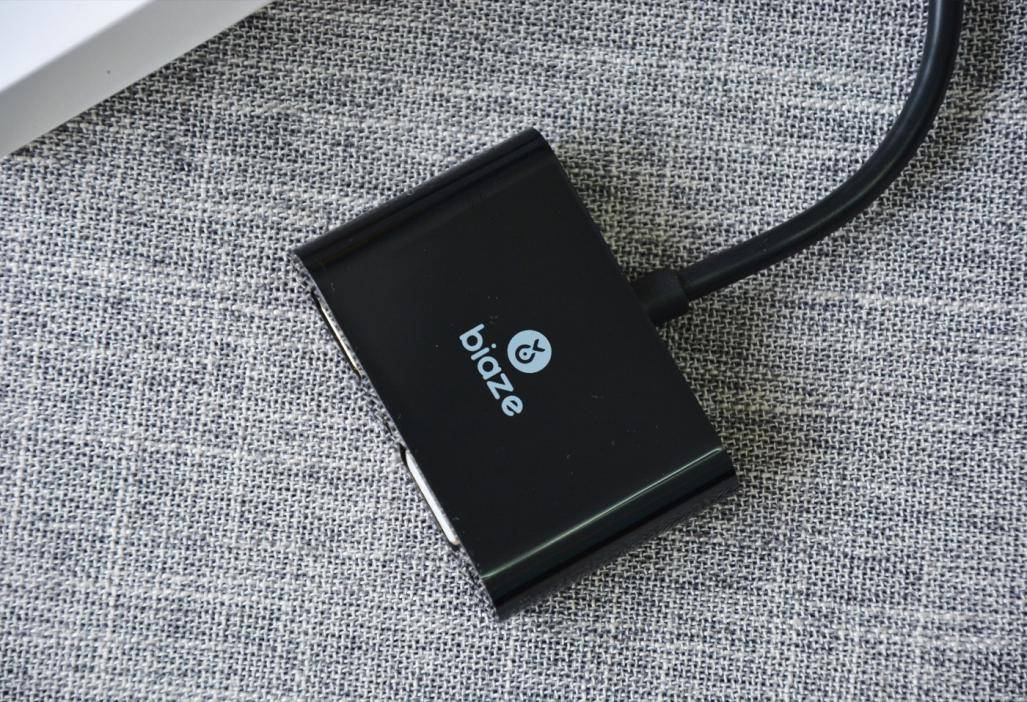

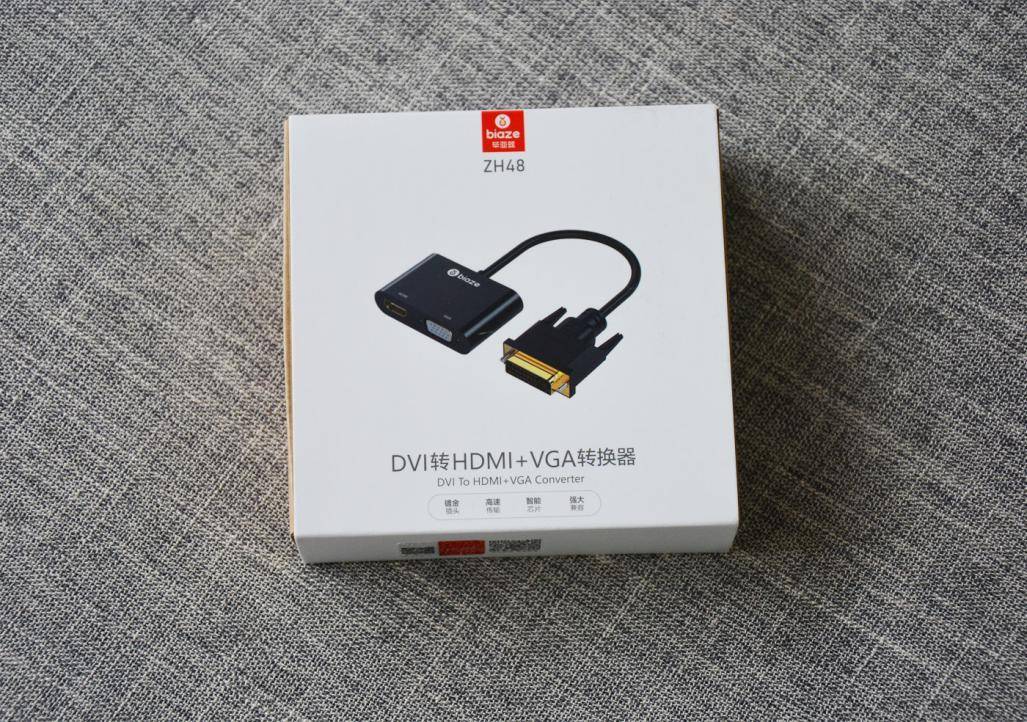

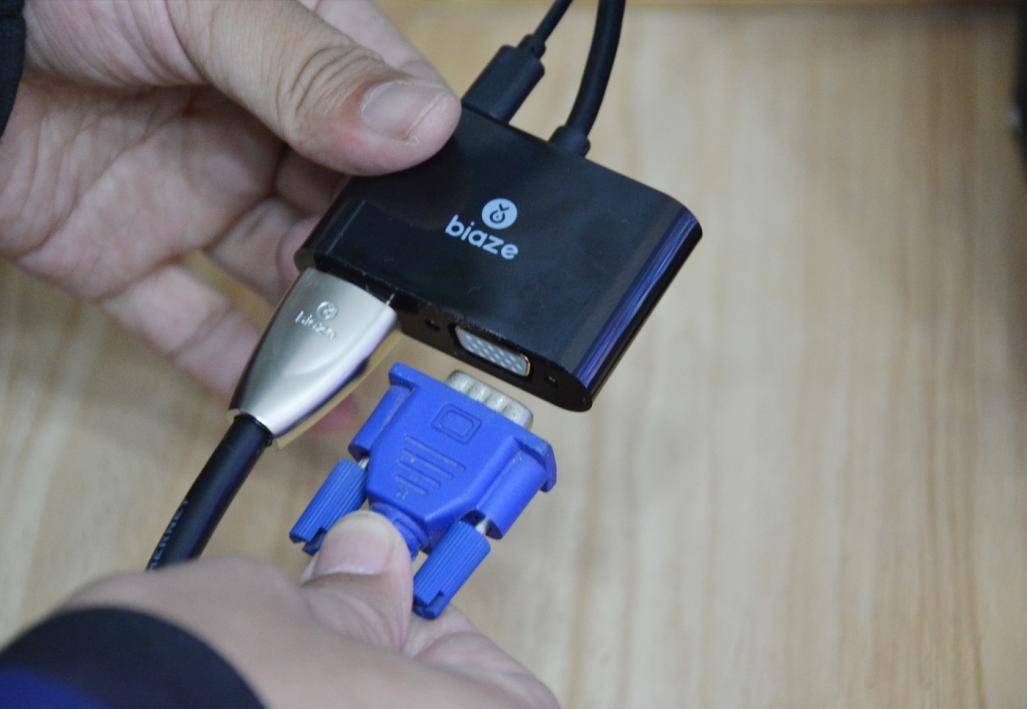

在转换器配件的选择上，这次入手的是毕亚兹DVI转HDMI+VGA转换器，连接方式很简单，其中输入端为DVI接口以及Micro USB供电口，输出端为HDMI接口以及VGA接口，将输入端的DVI接口接至台式机箱上，另外一段可以使用HDMI线或者VGA线连接显示屏。如此，并可快速解决HDMI端口坏掉的情况。

不过，为了让设备之间能有更好的连接状态，在转换器这类配件的选择上也不能随意。毕竟一些三无产品很难做到信号稳定以及解决兼容性问题，针对这点，毕亚兹DVI转HDMI+VGA转换器相对来说就给出了合理的解决方案。

首先在内核芯片上，采用LT86102和AG6200双芯片，在提高数据传输稳定性的同时避免失真、重影以及拖尾等现象。且即插即用，适用于Windows XP、Windows Vista/7/8/10、Linux等系统。

其次在选材做工上，毕亚兹DVI转HDMI+VGA转换器拥有一体式环保ABS材质外壳，表面实现了镜面抛光工艺，外表不仅坚硬且提高了机身的散热性。特别是接口采用镀金工艺，DVI接口、VGA接口以及HDMI接口都加固了镀金层，可以降低干扰阻抗，实现10米远距离也带来高清画质，提升整个信号的传输速率。

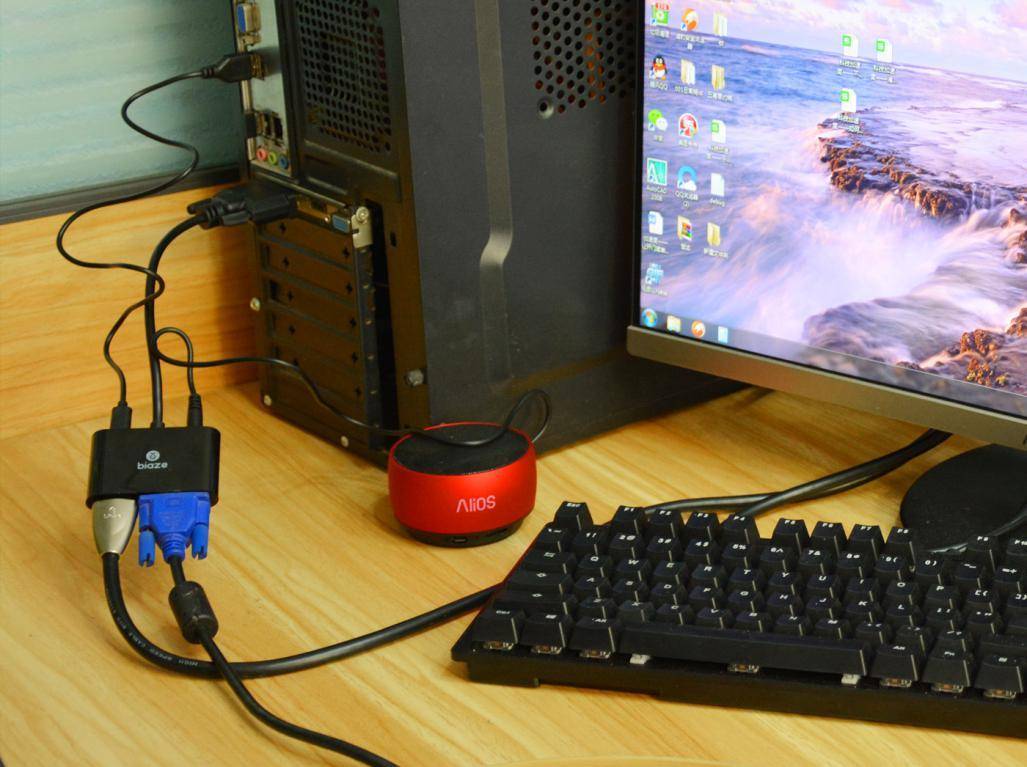

最后，在多设备的交互使用上，毕亚兹DVI转HDMI+VGA转换器都可胜任。比如显示器、电视或者投影仪等设备，只要有HDMI或VGA接口都能连接使用。另外，在机身上还设有独立的3.5mm音频接口，还可连接音箱或耳机，应对多场景使用都能随机切换。
