全网最全面的PCIe 50 SSD主控芯片汇总!你还不来看看吗?
前言
PCIe作为高性能数据传输的核心接口,目前已经历了多个代际的更新迭代。PCIe 5.0 于2019年由 PCI-SIG 推出,作为第四代 PCIe 标准的继任者,与 PCIe 4.0 相比,PCIe 5.0 的传输速度翻倍,性能的跃升也为下一代存储设备,尤其是 SSD 提供了更为广阔的发展空间。充电头网也已将PCIe不同版本参数规格汇总成下表所示,给大家带来更加直观的参考。
PCIe 5.0 的高速带宽也对其核心组件 — 主控芯片提出了更高要求。主控芯片作为 SSD 的“大脑”,负责对存储单元的管理、数据调度和错误校正等功能,决定着 SSD 的整体性能表现。该芯片不仅需要支持 PCIe 5.0 的高带宽,还要具备高速 NAND 闪存管理和低延迟的数据处理能力,以实现存储系统的性能优化。
PCIe 5.0 SSD主控芯片盘点
PCIe 5.0 标准的逐步普及,多个存储芯片供应商也开始推出支持这一标准的 SSD 主控芯片。充电头网汇总了当前市场上主要的 PCIe 5.0 SSD 主控芯片,并分析其性能特点汇总成下表所示。
排名不分先后,按企业英文首字母排序。
Phison群联
群联PS5026-E26
PHISON群联的PS5026-E26支持 PCIe 5.0 x4 通道和 NVMe 2.0 标准,采用台积电 12nm 工艺,内部集成 2 个 ARM Cortex-R5 核心及 3 个专用 IP 核心。读取速度可达 12GB/s,写入速度 11GB/s,4K 随机读取 150 万 IOPS,4K 随机写入 200 万 IOPS。
群联PS5026-E26 Max14um
PS5026-E26 Max14um是群联在 CES 2024 上发布的新品,是 PS5026-E26 的升级款,顺序读取速度由原来的12GB/s来到14GB/s。顺序写入速度由原来的11GB/s来到了12GB/s。4K随机读取和写入也达到了1,500K IOPS和2,000K IOPS。缓存支持方面可支持DDR4和LPDDR4缓存,还支持AES256、SHA512等多种数据加密。
群联PS5031-E31T
PS5031-E31T作为群联发布的最新低功耗PCIe 5.0主控,官方宣称其旨在为笔记本电脑和移动端设备带来PCIe 5.0的体验,因为采用了台积电的7nm制程制造。其功耗和发热也得到了良好的控制,可也随之带来了些许负面影响,其各项速度均弱于E26。最高读写速度为10800MB/s,4K随机读写为1500K IOPS,最大可支持容量为8TB。适合作为笔记本电脑或移动端设备硬盘主控使用。
平头哥
镇岳510 NVMe主控芯片
镇岳510是一颗高性能企业级SSD主控芯片,IO处理能力达到3400K IOPS,数据带宽达到14GByte/s,能效比达到420K IOPS/Watt。
镇岳510采用平头哥自研芯片与固件架构,通过良好的软硬件协同设计在实现性能突破的同时达到最佳能效。镇岳510芯片采用平头哥自研的低密度奇偶校验数据纠错算法,编码效率逼近香农极限,纠错性能也大幅提升,数据误码率低至10^-18。同时,镇岳510采用了软硬件一体的介质应用算法,能够准确预测介质的电平漂移,大幅改善长尾时延,给应用以高度一致性的性能体验。
Marvell
Marvell Bravera SC5控制器系列
Marvell 推出的全球首款 PCIe 5.0 SSD 主控芯片,传输速度最高可达 14GB/s,随机性能高达 200 万 IOPS。支持 NVMe 1.4b 协议,具有 FIPS 安全认证、AES 256-bit 加密等功能,还搭载硬件级别的 “Elastic SLA Enforcer” 功能,可以大幅减少 CPU 占用率,改善用户体验。该主控支持第 5 代 NAND ECC 纠错技术,支持 3D QLC、TLC、SLC 等 NAND 闪存,有助于延长闪存颗粒使用寿命,并具有节能特性。
MMY华存电子
华存HC9001
HC9001主控芯片是国内首款自研12纳米工艺PCIe Gen5存储控制芯片,独创硬固件融合XSDirectA(eXcellent-Scheduling & Direct-Arrival)架构、自研第二代4K-LPDC(Low-Density Parity-Check)纠错算法架构、以及创新iPower架构。速度从PCIe4.0的16Gb/s提升到了PCIe5.0的32Gb/s,带宽可达128GB/s,并具有向下兼容性。同时加入国密算法与AI调适功能,层层加固,提升数据安全存储能力,实现了核心关键技术自主可控。
Microchip微芯科技
微芯 Flashtec NVMe 4016 PM8667
Microchip推出业内最强的企业级PCIe 5.0 SSD主控,型号为“Flashtec NVMe 4016 PM8667”,该主控支持多达16个可编程的NAND闪存通道,接口速率最高可达2400MT/s,而且还可完整支持PCIe 5.0 x4、NVMe 2.0标准规范,并可搭配多种TLC、QLC闪存芯片。在性能方面,这款主控的标称吞吐量超过14GB/s,随机性能超过300万IOPS。而且,其还支持ACM、PCIe链接加密、高级虚拟化、可编程机器学习,ZNS,OCP等,可以满足数据中心的需求。
SAMSUNG三星
三星自研 5nm 主控
可实现最大 14.5GB/s 的顺序读取速率和 13GB/s 的顺序写入速率。
Silicon Motion慧荣科技
慧荣SM2508
慧荣科技的旗舰级 PCIe 5.0 SSD 主控芯片,采用台积电6nm工艺,支持 NVMe 2.0,内建 8 个最高支持 3600MT/s 速率闪存通道,顺序读写最高可达 14.5GB/s 和 14GB/s,随机读写速度可达 250 万 IOPS。该芯片采用 4 个 ARM Cortex R8 处理器与 1 个 ARM Cortex M0 处理器的搭配,能实现更高的并行度、更低的功耗和更高的频率,兼顾性能与功耗的均衡。
STARBLAZE忆芯科技
忆芯STAR1500
STAR1500是忆芯全新一代高端消费级PCIe5.0 SSD主控芯片,采用8核64位RISC-V多核处理器架构,支持PCIe Gen5接口和NVMe2.0协议,采用8nm制程,顺序读性能高达14.4GB/s。STAR1500为8路闪存通道,目标为数据中心级和高端消费级市场。STAR1500支持EP/RC功能、采用ONFI5.1闪存协议接口与DDR5内存协议接口,最大支持容量达到了64TB;安全功能上增加了防侧信道攻击功能,进一步提升了安全防护等级。
忆芯STAR1516
STAR1516是忆芯科技自主研发的全新一代高端企业级PCIe5.0 SSD主控芯片。自研企业级SSD架构,硬件加速器提升地址映射、数据搬移和数据计算效率;支持第五代StarNVMe®架构,提供极致延迟性能;支持第五代StarSecurity安全算法,支持硬件实时数据加解密,支持侧信道攻击防护;支持第五代StarLDPC®架构,提供更强纠错能力。STAR1516为16路闪存通道,目标为高性能企业级市场。
YingRen英韧科技
英韧YRS900
YRS900是英韧科技首款量产的PCIe 5.0企业级国产主控,采用开源的RISC-V架构,支持PCIe 5.0接口,顺序读取速度达14GB/s,顺序写入速度达12GB/s,并支持包括FDP (Flexible Data Placement)、SR-IOV硬件虚拟化技术、CMB等特性在内的多种特性,匹配更多客制化需求。
英韧YRS820
YRS820面向包括AI PC在内的高端消费级市场,高性能设计,顺序读取14GB/s,顺序写入12GB/s,内置英韧独有的AI智能数据加速设计,可搭配3D TLC/QLC,支持容量最高可达8TB。
英韧IG5669
IG5669主要针对数据中心级应用,采用 4 通道 PCIe 5.0 接口,具有 16/18 个 NAND 通道。顺序读写速度可分别达到 14GB/s 及 11GB/s,4K 随机读取速度为 3M IOPS,支持多种闪存类型以及多种企业级特性,适用于企业级应用、高端数据中心及人工智能等领域。
YEESTOR得一微
得一微YS9501
得一微业界性能领先的PCIe Gen5 NVMe企业级SSD 控制器,可满足各种云计算和企业级环境对高可靠性、高性能SSD 的应用需求。支持PCIe Gen5×4、16通道、ONFI 5.0 NAND、DDR5/DDR4,以及4K码长的LDPC引擎。此外,该控制器还支持透明压缩、加解密,支持标准SSD、OC SSD、ZNS SSD形态。YS9501具有高性能、低延迟,和稳定的服务质量(QoS)表现,全面满足企业级/数据中心对SSD的需求。
顺序读速度为14.5 GB/s,顺序写速度为12 GB/s,随机读速度为3,000,000 IOPS,随机写速度为3,000,000 IOPS。
充电头网总结
PCIe 5.0 是 SSD 实现更高读写性能的重要基础,而 PCIe 5.0 SSD 主控芯片则是决定这一接口在存储设备上性能表现的核心组件。两者相辅相成,共同推动 SSD 性能的提升。从本文的汇总来看,市场上主流的 PCIe 5.0 SSD 主控芯片已经逐步走向成熟,各大芯片厂商都致力于推出具备先进架构和 NAND 管理技术的主控芯片。
这些产品不仅可以应对数据中心和高性能计算领域的严苛需求,也能够推动消费级存储设备向更高性能发展。同时,主控芯片的设计还围绕着功耗优化、散热控制、数据保护等方面展开,使得 PCIe 5.0 SSD 在高负载、持续运行的场景中依然保持稳定。
你的笔记本支持NVME SSD吗?硬改NVME及系统迁移攻略
我特别喜欢摆弄新鲜玩意,啥没见过的东西给我摆弄下就满足了,但是这个爱好有个缺点就是烧钱,当然要来张大妈混混首晒金币啥的更烧钱,所以我老婆说我这是个病要治,
结果一治三年了都没啥好转迹象。我想都不用想,我如果不发大图,肯定有人要问我这些架子上的玩意。
平时捣鼓的DIY配件,其中很多玩意让我在张大妈混了不少篇精华。但是。。。。。。说多了都是泪,我现在都不敢看 。
平时捣鼓的网络,不过我准备再签一条宽带了,因为一旦捣鼓网络,女王就会发飙。
一台过气的THINKPAD X230加上扩展坞,配上一台THINKVISION LT2934Z就是我的工作平台。所以我媳妇控诉也不是没有道理,确实烧钱有点吃不住,所以我现在也和本地玩家互相交换一些配件来玩,混个张大妈精华首晒啥的,确实省钱很多。张大妈精华绝对有毒,一旦上瘾,根本停不下来,为了可持续的发展,和留住钱包里的银子,交换设备玩是最好的办法了。张大妈发文还有个好处就是可以遇到一些本地党,没事来唠唠嗑,聊聊感兴趣的那点事,一起交换设备玩玩新鲜感可以避免太烧钱,有时间也替本地朋友解决个升级配置,解决个死机黑屏兼容问题啥的,没事一起喝个酒啥的也挺好挺惬意的。最近有个本地大学的学生朋友遇到一个棘手的问题,本着有难题找老高的原则,直接一个电话就刷过来了,第一句话就说上次咸鱼收的两块INTEL DC S3500 800GB都成功在INTEL RMA换新了,成本价1300匀给我一块, 立刻点亮了我的激情,然后说他有个本子有个怪异的问题想给我看看怎么解决,这小子,我立马说成,叫中午直接把本子扔给我两天,特别嘱咐过来别吃饭,中午喝两口再说。
我真的发现大学生咸鱼守货真是无敌的存在,我自己没事也上去看看,就是守不到好货。这同学牛在咸鱼二手他有办法直接换新,一人一块仗义啊。
那么他遇到的问题也很奇怪了,他咸鱼以400元超低的价格收到了一块NVME M2 240GB SSD, ,但是没有任何厂家信息,疑似工程样板,也没有贴标,表面还是撕去标的胶印。问他怎么买到的,他说他还有技巧,看到金手指是一个凹槽的 2280长度的一般没跑就是NVME的,如果是两个凹槽的2280长度的那就是SATA AHCI通道的M2 SSD,还是很有一套的呀。
有玩过SSD的朋友应该都清楚想要让SSD发挥出真正实力的话要去BIOS里面把SATA控制器模式切换成AHCI,对SATA设备来说使用AHCI模式的确是正确的选择,从IDE切换成AHCI可获得更好的性能。但是现在最新存储接口M.2和U.2接口走的都是PCIE通道,对与PCI-E来说AHCI不是一个好的选择,想发挥其最佳性能就需要NVME的SSD。
我看了下,主控是群联PS5007主控,同OCZ RD400一样,是NVME主控,从版型来看同采用群联公版的宇瞻Z280一模一样,但是却没有宇瞻的贴标,我初步判断这应该是一款群联公版的SSD工程样板,缓存用的南亚256MB DDR3L,闪存颗粒用的64GB的东芝15nm MLC闪存4片,总容量256GB,但是OP了16GB之后实际可用容量240GB。但是他的笔记本上了这块SSD之后,说作为从盘的话WIN10直接系统里找不到设备,作为主盘启动盘的话死活无法安装操作系统,但是BIOS里可以认出盘,非常诡异。我说你这不是一会的事情,先丢下来,我来看看啥问题,其实不是一会也就是几个小时的事情,哎呀,好吧,其实我有点小私心好吧,设备留个两天能不烧钱混个张大妈也不错啊 。

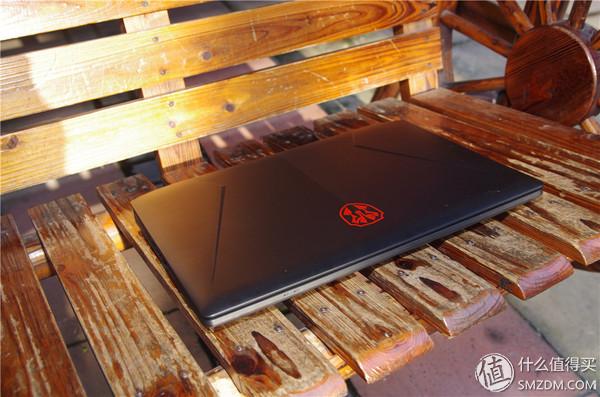

他带来的笔记本是这个,一看这个标志我就明白了,是我曾经玩过的火影,我曾经玩过一台火影金钢T1就是这个标志。但是和T1的区别是,T1的这个标志是个信仰呼吸灯,这个本子是个印刷体。
从大小和重量来看,390mm x 269.5mm x 27.9mm,重量2.9kg,简单来说如果作为便携笔记本,偏重,作为游戏本来说,这个厚度和重量就算还好了。
一看到背后的双散热孔就让我明白了这应该是个游戏本。
左右散热孔隐约可见的铜制散热器
IO接口左:RJ45网口、USB2.0X2、SD卡槽X1,电脑锁
IO接口右:DC电源输入、HDMI、USB3.0X2,耳机麦克风合二为一

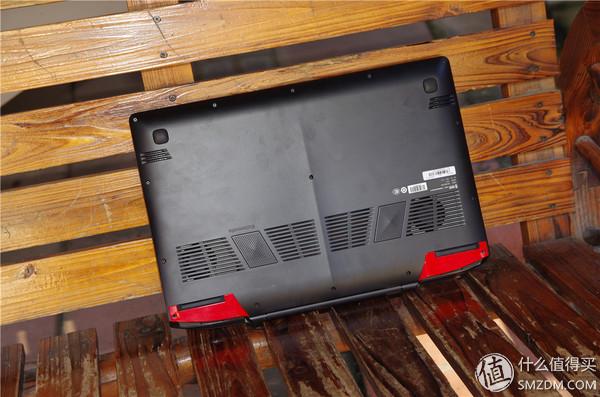

外壳材质我摸上去不太显档次,易沾染指纹,但手感还行,底部是一行三列的散热孔设计,三列之间穿插了2个放音喇叭,这个设计我很担心放在桌面上会不但会共振,还会影响音质的效果。被背壳来看,没有任何易损标,那么就意味着随意拆卸底部周围的几颗螺丝就可以任何拆解了,可能是我最近拆THINKPAD S5拆吐了血,看到这种设计就感觉好有亲切感。
这里的Subwoofe字样应该是确认这边是有超重低音喇叭或者低音炮,我醉了,设想如果有一排同学都趴在一长溜的课桌上睡觉,这本子往桌子上一放点击播放神曲,会不会一群人醒来就立即喊着地震往外冲。
品牌是火影的,型号是FIREYING V5。顺手百度了下
简单看了下配置还不弱,I7 6700HQ/8GB DDR4 2133/GTX960M 4GB DDR5/256GB M2 SSD/15.6寸 FHD TN雾面屏/802.11AC无线网卡+蓝牙4.0/千兆网卡/背光键盘/摄像头/双1W低音炮,你别说该有的还都有,配置看起来真挺黑涩会的,刚接到手说真心话挺想说这孩子4K多大洋买这个挺犯二糟蹋钱的,百度了一下之后还真就不敢乱说了。
开屏的风格让我想到了联想拯救者系列,这键盘布局,造型都有强烈的神似感。不管了,拆了再说。
直接茶几上下面底部的螺丝,底壳自动分离,SO EASY!
本子我真的拆够了,也拆腻了,基本这个格局一看就知道是全铜双涡轮双热管,CPU和GPU核心包括显存是全铜全覆。
出风口这个散热器下方有一排类似排阻一样的LED灯珠。
原配SSD和WIFI网卡在两个喇叭的下方
原配WIFI网卡是INTEL的3160NG,原配SSD是LITEON的PH4-8E256,主控是群联的PS3111,明显是SATA AHCI协议的M2 SSD,容量256GB,为了方便叙述,我把这个M2标识为M2-1。等等,这个SSD贴标下面的二维码看起来有点眼熟,
难道那咸鱼的NVME SSD 240GB也是LITEON的?还是说PH4-8E256也是群联公版的?所以有这个二维码,连PCB颜色都一模一样。
在另外一侧还有一个空的M2-2和SATA接口,一共两个M2,一个SATA接口。
我特地去找了一个技术规格看了下,硬盘这里明确红字说明支持NVME SSD的,但是又说其中一个M2支持PCIE 3.0X4且支持NVME,不管了直接NVME 240GB插上空的M2-2,结果开机非常的顺利,但是进去WIN10打开设备管理器竟然找不到我加进去的NVME SSD,符合这小子说的做从盘进去系统找不到盘。
结论是:
M2-1 LITEON PH4-8E256 SATA AHCI协议 OK!
M2-2 未知品牌群联PS5007 SSD NVME协议 fail!
唯一解释就是说M2-2不支持NVME,那么只有M2-1支持NVME了,拔掉LITEON PH4-8E256插入NVME SSD到M2-1试试。
按DEL一进入BIOS,发现既不是AMI也不是AWARD的BIOS,而是很少见的INSYDE H20的BIOS,NVME SSD认出来了,识别为PP2 GB240型号,有戏啊!
但是进去设置页面一看到,SATA MODE里只有AHCI和RAID可选,我顿时心凉了半截。
启动模式里面,Legacy和UEFI都支持的。
但是无论哪种启动模式,启动进去显示这个图,这说明INSYDE的UEFI V2.4版本已经识别出来NVME SSD了。
UEFI 2.4 Review, Part 8: NVMe Device Paths | 系微股份有限公司...This is the eighth part in a series examining in detail the changes made in the UEFI 2.4 specification. This time we focus on a series of related chanwww.insyde.com
在INSYDE 官网的UEFI V2.4预览中有这样一段话:
This is the eighth part in a series examining in detail the changes made in the UEFI 2.4 specification. This time we focus on a series of related changes to supporting the NVMe specification, which "defines an optimized register interface, command set and feature set for PCI Express (PCIe®)-based Solid-State Drives (SSDs)."Of course, if you want to boot from a device under UEFI, the standard mechanism is to write a driver that consumes the PCI I/O protocol and produces the Block I/O protocol. In fact, there is such a sample driver out on the tianocore.org EDK2 project repository (MdeModulePkg/Bus/Pci/NvmExpressDxe).
这明明就是INSYDE 的UEFI 2.4对NVME协议的SSD已经提供了完整的支持。
而在INTEL官网关于HM170笔记本芯片组的参数中也明确说明HM170可以有16组PCIE3.0X1通道可以自由整合
在I7 6700HQ的官方参数中也清楚说明CPU内置16组PCIE3.0X1可整合为1x16, 2x8, 1x8+2x4
等于说I7 6700HQ + HM170总共有32条PCIE 3.0可以使用,那么即使独显GTX960M 4GB DDR5最大占用CPU内置的PCIE3.0X16,那么PCH上仍然还有16条PCIE3.0X1可以给NVME SSD使用的。NVME SSD就占用PCIE3.0X4的带宽而已,所以理论上HM170的主板不存在不支持NVME SSD这一说。只要HM170的UEFI启动版本和BIOS支持NVME,那么就肯定没问题的。

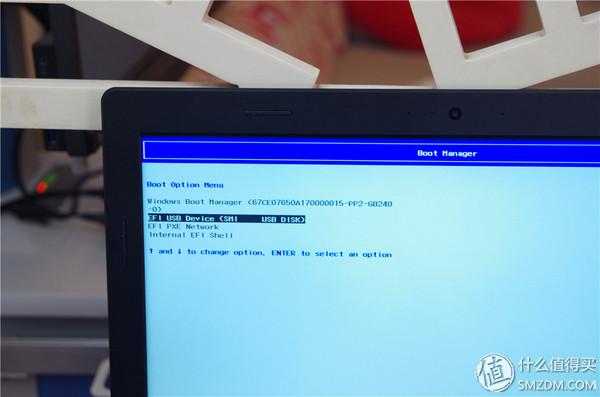

我拿了一个8GB的SMI主控的USB2.0的WIN10启动U盘顺手插入笔记本的右侧的USB2.0中,开机按F12进去启动菜单选择U盘启动。竟然没有WIN10安装的进度条,依然还是INSYDE UFEI 2.4的启动界面,我这下醉了。无奈之下,我拔掉M2-1的PP2 GB240,拿出台式机里的安装好WIN10系统的INTEL 600P 512GB M2 NVME SSD插进M2-1。
一开机,竟然直接进去WIN10系统了。顺手看了下这块屏幕,随手手拍了几张,可视角度还行。
但是我再开机按住F12选择WIN10安装盘的SMI U盘启动,继续直接跳过进入INTEL 600P的WIN10系统里面去了。。。。。。
然后就是连续三次的尝试摸索:
1、我关机将PP2 GB240 NVME SSD插入M2-2,用INTEL 600P带进WIN10的系统里,设备管理器里面继续认不出这块盘。
2、我关机将LITEON PH4-8E256 SATA AHCI协议的原配盘插进去M2-2,用INTEL 600P带进WIN10的系统里,设备管理器里面认出了这块盘。
3、我关机将LITEON PH4-8E256 SATA AHCI协议的原配盘插进去M2-1,将INTEL 600P 512GB NVME SSD插入M2-2用LITEON PH4-8E256带进WIN10的系统里,结果设备管理器里面认不出INTEL 600P。
继续更新结论:
M2-1 LITEON PH4-8E256 SATA AHCI协议 OK!
M2-1 INTEL 600P 512GB NVME协议 OK!
M2-2 PP2 GB240 NVME协议 fail!
M2-2 INTEL 600P 512GB NVME协议 fail!
M2-2 LITEON PH4-8E256 SATA AHCI协议 OK!
这结论说明M2-1支持NVME SSD是没错的,M2-2仅仅支持SATA AHCI协议的M2 SSD,那么现在需要解决的就是U盘安装系统的问题。
想了半天,我把USB2.0的WIN10安装U盘插入笔记本左侧的USB3.0中。开机按住F12选择U盘,仍然没有进入WIN10安装界面。这下真的醉了, 老司机阴沟里翻车了。
我在心里对这个本子进行了一百万次神兽踩过的操作之后,打给电话给朋友,问了下U盘安装WIN10系统的情况,和我遇到的一模一样。我立即问他是用的哪个U盘,他说不就是你上次送给我那8G U盘吗,我一想立马明白了,这个SMI主控的U盘,看来是很可能普遍性有问题啊。
我寻思着要不换个金士顿的USB3.0的U盘再烧一次WIN10启动U盘试试,插入USB2.0的口子中,选择U盘启动,开机按住F12选择U盘启动。
熟悉的WIN10安装界面瞬间出现了,关机,插入USB3.0上,开机F12选择U盘启动,继续WIN10安装界面出现了。看来就是那个SMI USB2.0 U盘的黑锅没错了。
继续更新结论:
M2-1 LITEON PH4-8E256 SATA AHCI协议 OK!
M2-1 INTEL 600P 512GB NVME协议 OK!
M2-1 PP2 GB240 NVME协议 OK!
M2-2 PP2 GB240 NVME协议 fail!
M2-2 INTEL 600P 512GB NVME协议 fail!
M2-2 LITEON PH4-8E256 SATA AHCI协议 OK!
那么继续利用上面四个盘尝试SATA位和两个M2的组合模式,得出结论
双盘模式:M2-1 NVME/M2-2 AHCI
双盘模式:M2-1 NVME/SATA AHCI
双盘模式:M2-1 AHCI/M2-2 AHCI
双盘模式:M2-2 AHCI/SATA AHCI
三盘模式:M2-1 NVME/M2-2 AHCI/SATA AHCI
三盘模式:M2-1 AHCI/M2-2 AHCI/SATA AHCI
所以这本子要同时上PP2 GB240 NVME SSD,原配的LITEON PH4-8E256和INTEL DC S3500 800G是完全可以一起使用的。
下面说下如何把原配SSD里的操作系统克隆到NVME SSD里面去,这个技巧具有普遍性,我就以这台笔记本原配的LITEON PH4-8E256和增加的PP2 GB240 NVME为例简单说明一下操作手法
开机F12选择LITEON PH4-8E256启动,这样就进去原配的OEM WIN10系统里面去了,
安装ACRONIS TURE IMAGE 2016
没有付费的正式版的话就直接点开始试用
其实付费版有个克隆磁盘非常好用,但是试用版嘛就没法使用这个功能,必须通过先备份再还原的方式完成磁盘的克隆操作。
备份选择磁盘与分区
如果要把原配的PH4-8E256 SSD上的三个分区全部备份就把整个磁盘打勾
如果只想把原配的PH4-8E256 SSD上的WINDOWS分区备份就把整个WINDOWS分区打勾即可,我选择只备份WINDOWS分区,因为我觉得240GB的SSD空间本身就不大,没必要分三个区。

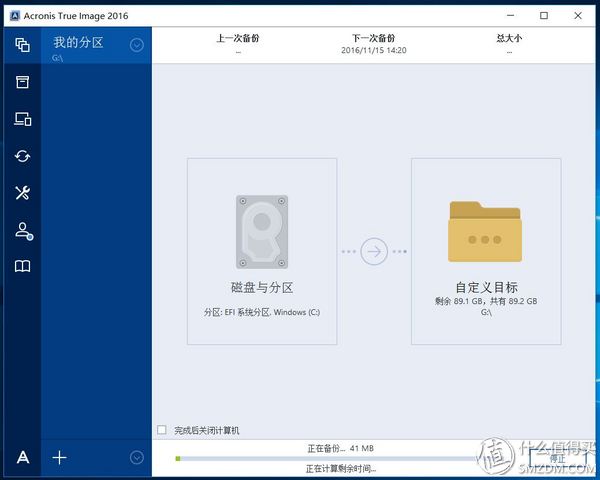

既然是备份就需要选择一个备份的存储空间,当然你可以选择USB外部存储,也可以选择存储在内网的NAS上,其实只要选择备份在PP2 GB240 NVME SSD之外的盘上面都可以。
备份完成,点恢复磁盘

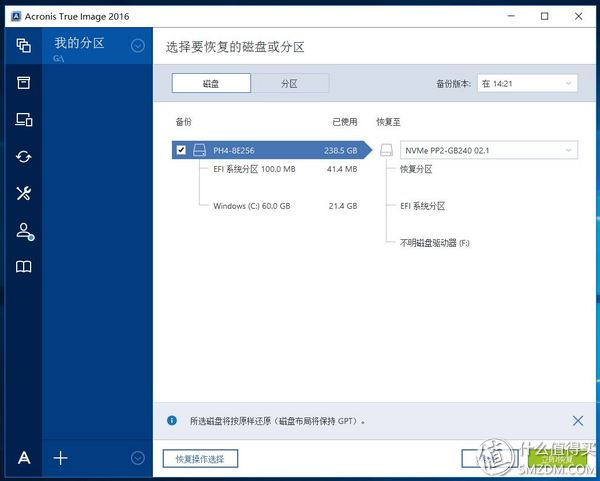

然后点上面的磁盘界面,左边是我们刚备份好的PH4-8E256上的WINDOWS系统盘,右边选择PP2 GB240 NVME SSD
点击执行后,系统会提示你PP2 GB240上的全部数据会丢失,直接点是
这样,恢复文件就将WINDOWS系统盘往PP2 GB240上恢复,恢复完成后直接重启系统即可,开机自动从PP2 GB240 NVME上启动。
打开磁盘管理一看,磁盘0是PP2 GB240,磁盘1是PH4-8E256,磁盘2是INTEL DC S3500 800GB,PH4-8E256上的WIN10系统C盘被原封不动的克隆到了PP2 GB240上了。这样就完成了系统的克隆操作。
一样克隆的系统也是激活的。
这样就顺利完成了从原配SSD PH4-8E256到NVME的PP2 GB240的操作系统克隆迁移。
其实这笔记本的主板用的是LENOVO的SLIC证书,所以如果你不想系统克隆而非要U盘重装系统的话,选择一个联想OEM版本的WIN10光盘就可以免激活了,麻烦在于你还要重装一次全部的驱动程序。
CPU:I7 6700HQ 四核八线 2.6G主频,睿频3.5G
主板:HM170
内存是单条的金士顿DDR4 2133
Intel HD530和GTX960M 4GB DDR5双显卡

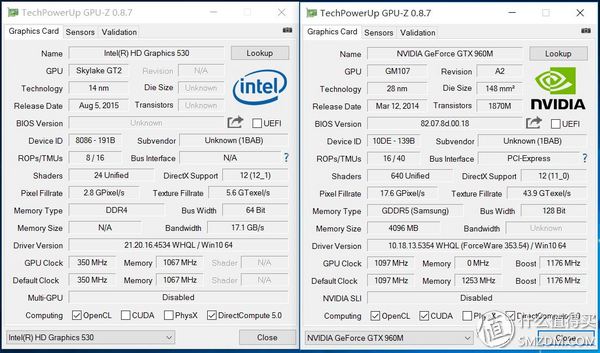

单通道8GB内存下跑了下GPUZ测试,大约在I7 6700K的73%效能。

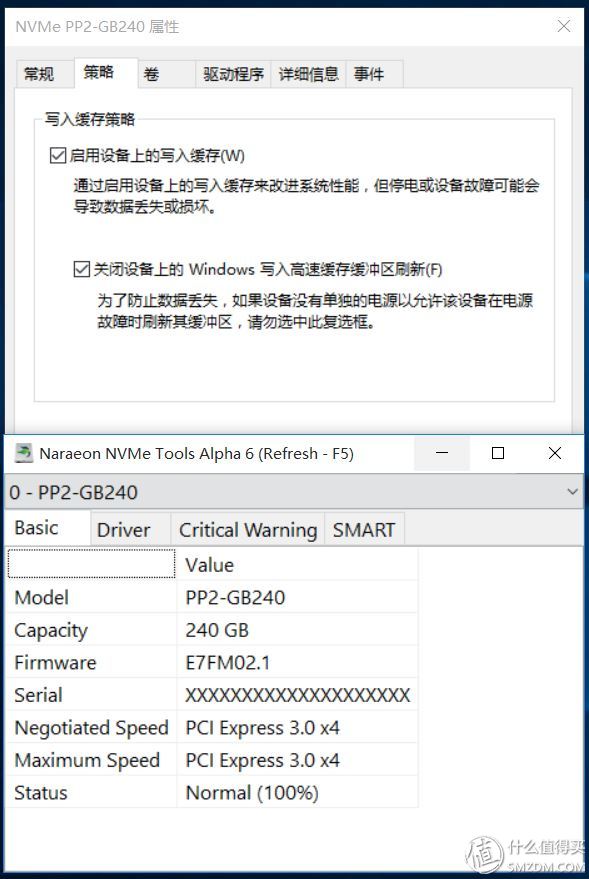

要使用NVME SSD首先得关闭设备上的WINDOWS写入高速缓冲区刷新。
否则你跑分就是这个姿态
关闭后跑分就是这个姿势,这块PP2 GB240说实话跑分不赖2591,就是不知道谁家的东西。
即使用INTEL 600P 512GB NVME去跑也就1500分不到而已。
原配的LITEON PH4-8E256

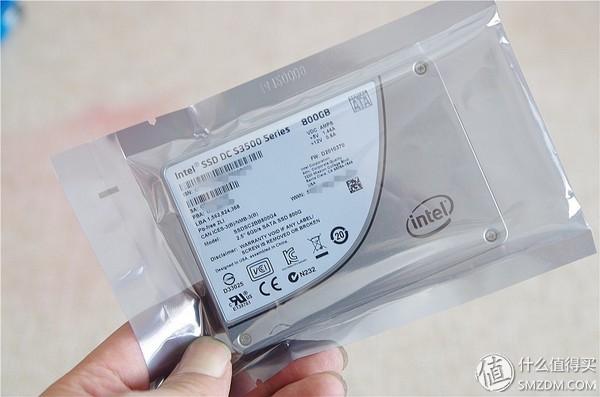

INTEL DC S3500 800G
CPU AIDA 64 单FPU拷机 + INTEL HD530核显 FURMARK 同时拷机,稳定温度在CPU 67度,核显65度
CPU AIDA 64 单FPU拷机 + GTX960M 4G DDR5 FURMARK 同时拷机,稳定温度在CPU 85度,显卡79度。
AIDA64看了下屏幕是奇美的CMN N156HGE-EAL面板,TN没跑了。
本来这篇文章是一个被两个山寨U盘折腾到伤心的悲情故事,但是老司机实在伤不起这个标题,索性就当作笔记本更换NVME SSD的一个指南存在吧。
刨除对山寨U盘的怨念之外,这个过程我也学习到了很多东西
1、HM170的笔记本只要有M.2基本都可以上NVME SSD,即使BIOS里并没有NVME选项
2、AMI和AWARD的BIOS一般升级到最新对NVME都没有啥兼容问题,INSYDE的BIOS需要UEFI在2.4版本或者以上才支持NVME SSD
3、笔记本自带的SATA硬盘或者M.2 SSD内置的出厂操作系统迁移到NVME SSD上是没有任何启动问题的,完美兼容。
4、要正常使用NVME SSD的速度,请将设备管理器NVME磁盘属性里面的【关闭设备上WINDOWS高速缓冲缓存区刷新】这个选项打勾。
系统装好之后大致测试了下,系统都很稳定了,直接关机拿走,我的小桌板又恢复了两个iPad玩一个看一个的节奏,然后直接电话朋友来取走笔记本,可是。。。。。。
“哥,那个Skull Canyon 骷髅峡谷 NUC降价还早呢,我拿我本子里原装的金士顿8G条子加原配的建兴256G SSD换你那对备着的2400 16G套条,你看成不,下次我寻到好东西先给你玩拉!”
“想得美”
“顶多晚上我请你喝酒”
“有妹子不”
“我穿女装陪你喝酒”
“滚”
其实说实话,每个人大学抱着第一台笔记本的时候都像抱着第一个女朋友,希望她身材和气质更完美一些这本没有错,特别遇到一个处女座的基友你是很难拒绝他的完美论调的,成人之美其实也没啥大不了的,东西值不值得交换并不重要,更重要的是这个朋友值得交心。
【结语】
本文由什么值得买网友“gaojie20”撰写并授权转载,由于篇幅原因,仅选取了精华的部分进行分享。完整原文可去我站《你的笔记本支持NVME SSD了吗?实战硬改NVME及系统迁移攻略》查看,如果你有更多好物想跟我们分享,欢迎在评论区与我们互动。
