国内首颗内置GaN电源芯片问世：减少40%外围，最大45W

2020年8月21日，充电头网主办的「2020（秋季）USB PD＆Type-C亚洲展」在深圳成功举办。在本次展会的研讨会上，东科半导体半导体董事、销售总监赵少峰先生带来了 《东科半导体匠心所在——高功率密度下合封芯片优势》主题演讲，重磅发布了国内首颗合封GaN的电源管理芯片DKG045Q系列，成为了氮化镓技术在快充电源领域的发展的里程碑。东科也由此成为了国内首家掌握氮化镓功率器件与电源管理芯片合封技术的厂商。

据赵少峰先生介绍，东科DKG045Q系列采用QFN 5mm*6mm封装， 内部整合了650V/200mΩ E-mode GaN HEMT、逻辑控制器、GaN驱动器、高压启动管等，采用变频QR控制方式，最大输出功率为45W，开关频率最高为200kHz。

东科DKG045Q系列采用高集成的设计，有助提高快充产品的整体功率密度。除了将氮化镓器件内置，该芯片内部还集成了自供电线路，无需第三绕组，无需Vcc稳压电路、Brown in/Brown out保护、全电压恒功率补偿以及各种保护功能。

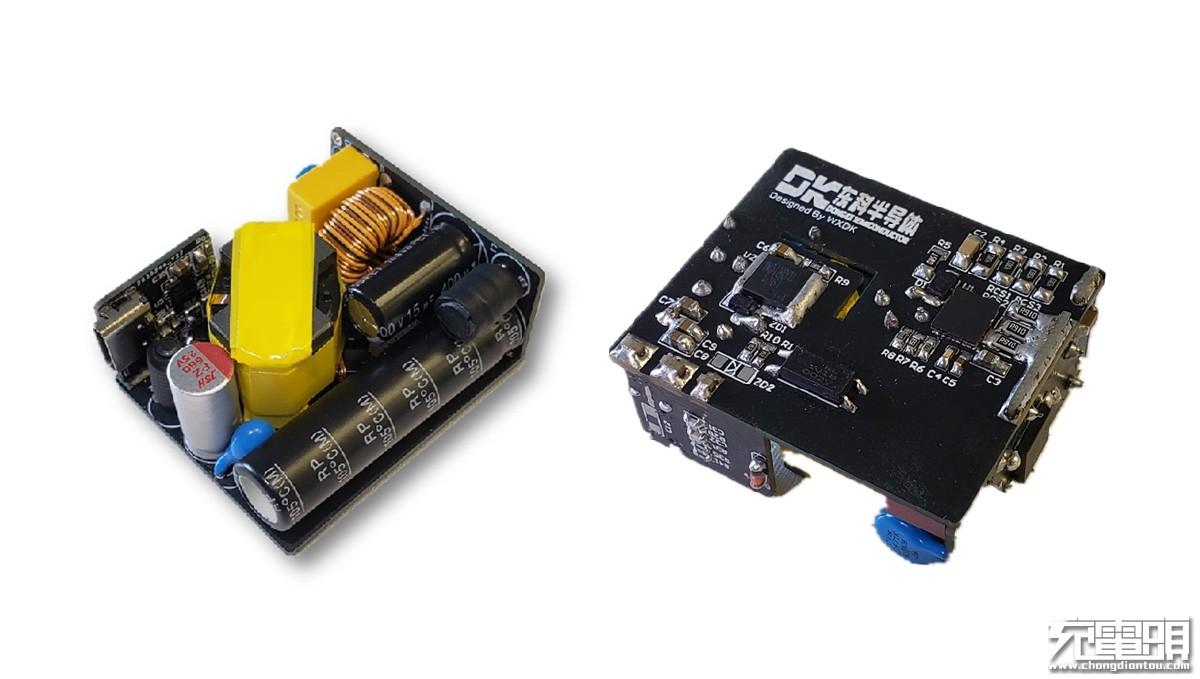

得益于东科合封氮化镓电源管理芯片DKG045Q以及高集成同步整流芯片DK5V100R10M的采用，东科45W氮化镓快充DEMO整体布局十分精简。据悉，东科仅用了64个元器件就完成了这套参考设计的开发，产品精简程度颠覆传统。功率密度方面，该参考设计的整体尺寸约为43.1mm×36.1mm×19.6mm，配上外壳之后，其功率密度仍可以达到1.12W/cm³，领先目前市面上的大部分氮化镓快充产品。

东科采用合封式控制器+驱动器+GaN HEMT方案，减小快充方案在高频下的寄生参数，从而降低了快充电源的调试难度，并达到了精简外围元器件、提高功率密度的目的。

在成本方面，得益于高集成的芯片设计，基于东科电源芯片开发的氮化镓快充方案，外围器件数量减少了40%以上，生产成本大幅降低，对推动速氮化镓快充技术的普及起到了积极地作用。

国产ACDC开关电源芯片：SM7015工作原理与应用方案

国产ACDC开关电源芯片是一种用于转换交流电到直流电的关键元件，广泛应用于家用电器、工业设备和通信设备等领域。ACDC开关电源芯片不仅具有高效能、节能、可靠性好等特点，而且适用于不同输入电压和输出功率的要求。

国产ACDC开关电源芯片的工作原理是利用高频开关转换器将交流电转换成直流电。其主要由输入滤波器、整流器、开关变换器和输出滤波器等部分组成。其中，开关变换器是核心部件，能够实现高效能的转换，并具有较高的可靠性和稳定性。

SM7015

国产ACDC开关电源芯片在不同的应用场景中具有多种型号和规格，以满足不同设备对电源的需求。同时，它还具有多种保护功能，如过压保护、过流保护、短路保护等，能够有效保障设备的安全和稳定运行。

随着物联网、智能家居等新兴领域的发展，对ACDC开关电源芯片的需求也在不断增加。未来，ACDC开关电源芯片将继续发展和创新，为各类电子设备提供更加高效、可靠的电源解决方案。

其中国产ACDC开关电源芯片SM7015是一款适用于85VAC~265VAC全电压范围应用的高性能集成电路。该芯片内部集成了650V高压功率管和CS电阻，无需外部补偿元件即可实现优异的线性调整率和负载调整率。与传统方案相比，SM7015外围元件极少，大大降低了系统的成本，同时也节约了PCB的尺寸。

SM7015典型案例

国产ACDC开关电源芯片SM7015支持12V/18V输出电压，适用于多种供电电源领域。无论是工业设备还是家用电器，都可以从SM7015的高性能和稳定可靠的工作中受益。

此外，国产ACDC开关电源芯片SM7015具有完善的保护功能，包括过温、过流、过压、欠压等，保证了系统的可靠性。即使在恶劣的工作环境下，SM7015也能够有效地保护系统，确保设备的安全运行。

SM7015典型应用案例

国产ACDC开关电源芯片SM7015是一款高性能、稳定可靠的集成电路，不仅能够满足85VAC~265VAC全电压范围的应用需求，还能够为系统节约成本、节省空间，并提供全面的保护功能，是各种供电电源领域的理想选择。
