一个厉害的芯片芯片74LS190同步计数器可以做加法也可以做减法

74LS190是同步十进制加/减计数器（又称可逆计数器），

漂亮的主板

它依靠加/减控制端的控制来实 现加法计数和减法计数。

CPU

CO/BO：进位输出/借位输出端；

CP：时钟输入端：

CT：计数控制端（低电平有效）；

Do~D3：并行数据输入端；

W：异步并行置入控制端（低电平有效）；

Qo~Q3：输出端；

RC：行波时钟输出端（低电平有效）；

U/D :加/减计数方式控制端。

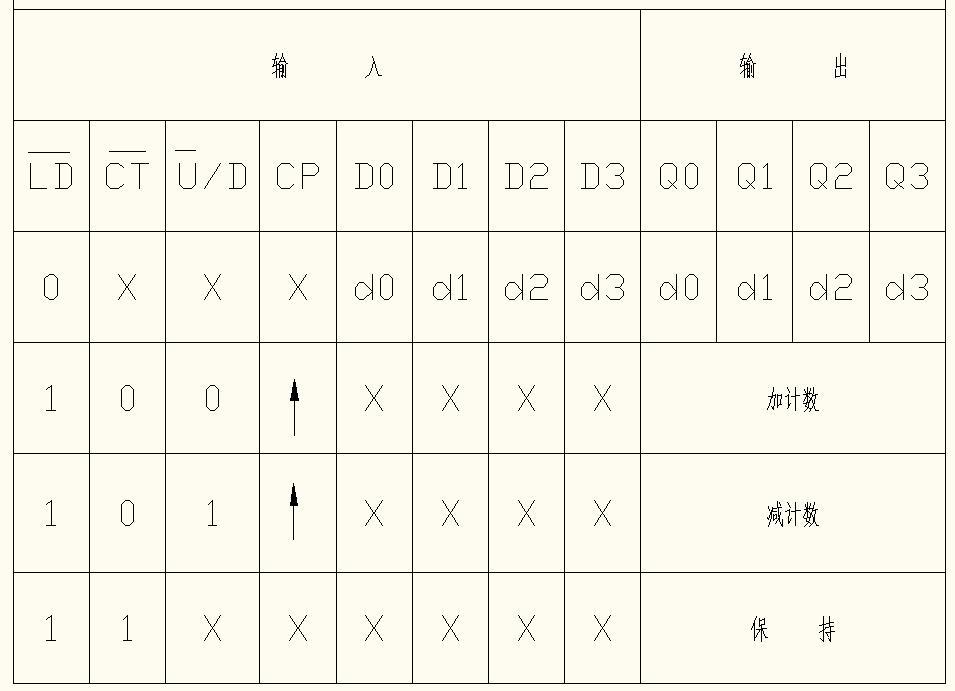

下表为74LS190的状态表，从该表中可以看出，74LS190工作状态有4种：置数、 加计数、减计数和保持。

状态表

（1） 置数

74LS190置数（或称预置）是异步的。当置入控制端（LD非）为低电平时，不管时钟CP 端状态如何，输出端（Q0Q3）即可预置成与数据输入端（D0D3）相一致的状态。

（2） 计数

74LS190釆用同步计数方式。当CT非=O、 U非/D=0时进行加计数；当CT非=0 U非/D=l时 进行减计数。只有在CP为高电平时，UT非/和U非/D才可以跳变。

74LS190有超前进位功能。当计数上溢或下溢时，进位/借位输出端（CO/BO）输出一个 宽度约等于CP脉冲周期的高电平脉冲，行波时钟输出端（RC非）输出一个宽度等于CP低电 平部分的低电平脉冲。

（3） 保持

当LE非=1、CT非=1时，74LS190工作在保持状态，在该状态下，即使CP端输入时钟脉冲, 输出端（Q0Q3）数据也不会发生变化。
