电脑的神经网是它！PCI-E你懂多少？

主板上插槽多就一定是高端货吗？答案可不一定哦！尤其是普通家用PC的CPU——这个负责控制PCI-E通道的家伙，能提供的也是“定量”的PCI-E通道数，多出来的插槽，可能就是个噱头而已。

PCI-E插槽长短不一究竟为啥？

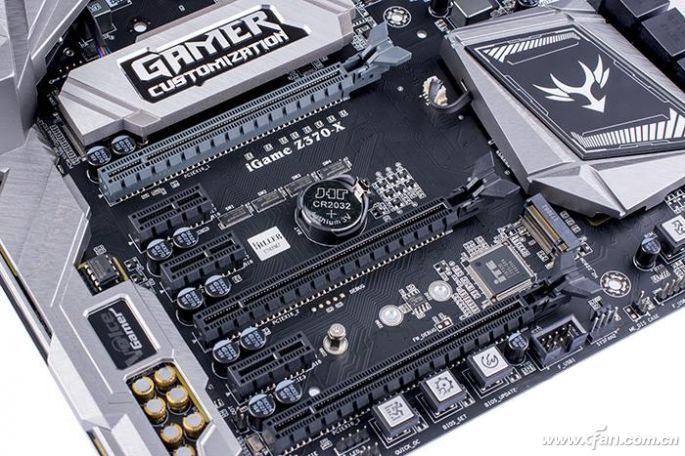

小伙伴们一定发现了，主板上有不少长条的PCI-E插槽，不过还有那种特别短的，为什么会出现这种情况呢？这是因为PCI-E这种总线技术的特性决定的——PCI-E是串行通信系统，所谓最短的那种是PCI-E 1×，通常显卡使用的PCI-E插槽则是PCI-E 8×/16×。

所谓1×就是指一个PCI-E通道，PCI-E的特性就好比马路的行车道，1车道、4车道、8车道、16车道，越宽意味着传输速度越高，这一点也决定了PCI-E插槽可以根据使用需求设计成不同长度。而且，PCI-E的这种灵活设计方式可以让它实现最大的兼容性，16×可以兼容8×（本身尺寸就一致），也可以向下兼容1×和4×的设备，使用起来比较方便。

另外，PCI-E作为一个总线标准，还衍生出很多设备接口，比如USB、SATA、网卡、声卡等等。当然，每一种设备接口还都要通过一个控制器进行“转换翻译、控制”。

对了，目前PCI-E 4×插槽已经很难看到了，几乎所有的主板都是只有1×插槽和8×/16×的插槽，主要还是因为设备适用性的问题。

PCI-E版本不同差距巨大

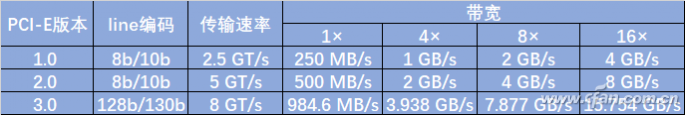

了解了插槽的长度区别，还要知道PCI-E的版本区别。目前常见的主板都是PCI-E 3.0标准的，带宽比PCI-E 1.0翻了几番。

2003年PCI-E 1.0标准问世，每通道数据速率为250MB/s，传输速率为2.5GT/s。这里要说明一下，传输速率表示为每秒传输量，不是每秒位数，因为传输量包括不提供额外吞吐量的开销位；另外，PCI-E 1.0使用8b/10b的编码方案，直接占用了20%的原始信道带宽，也就是说实际使用的时候带宽是达不到标称值的。

到了2007年PCI-E 2.0标准诞生，对比PCI-E 1.0他的传输速率提升到5GT/s。PCI-E 2.0标准依然使用8b/10b的编码方案，因此有效传输速率是4GT/s最大传输速率而非5G/s。

针对前两个版本PCI-E标准中出现的问题，3.0在推迟多次后于2010年推出。最大的改变是PCI-E 3.0将编码方案从之前的8b/10b升级成128b/130b的水平，同时将将带宽开销从20%降低到大约1.54%。所以PCI-E 3.0的8GT/s传输速率比特率有效地提供每通道985MB/s的带宽，性能大幅度提升。这也让高端显卡从中受益，使用3.0标准的PCI-E显卡性能较以往有了明显提高。

注意哦，设备对插槽都是同代才能匹配，如果是3.0的PCI-E总线插槽用2.0的显卡，那么还是走2.0标准，总之就是木桶原理，最低的那个为准。

谁负责控制PCI-E？

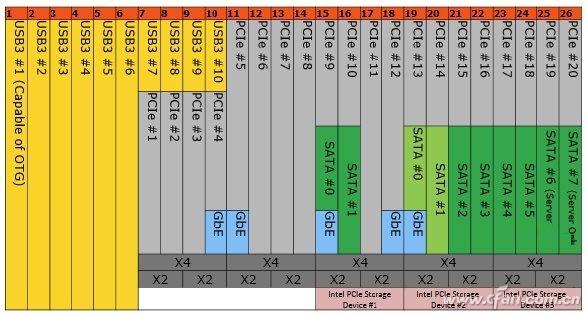

控制PCI-E本来应该是主板芯片组中的北桥，但是随着CPU将芯片组北桥功能集成在一起，这个工作现在是CPU在控制了。举个栗子，目前多数CPU+主板可以提供最多40条PCI-E 3.0通道（举例：i7-8700K 16条直连CPU，主板PCH芯片提供24条扩展，由DMI 3.0连通到CPU，不过带宽只有PCI-E 4×），这些通道不仅仅要做成PCI-E插槽，别忘记像USB、SATA、网卡、声卡等等也都是要通过PCI-E的通道连接到CPU的，所以即便主板提供了数条PCI-E 8×/16×插槽，也不是所有插槽都可以同时满通道（16×）运行的，有的甚至只有PCI-E 4×的水平，毕竟CPU就提供了20条PCI-E通道，插槽和设备共享这些通道而已。

说了这么多，只是希望小伙伴们了解一下PCI-E插槽的作用和意义，尤其是不要让厂商忽悠了非信奉满板插槽就是高端货，毕竟PCI-E的总通道数就那么多，无非是共享通道而已。

英特尔第 1213 代酷睿 PCH 芯片组通过 SATA 认证

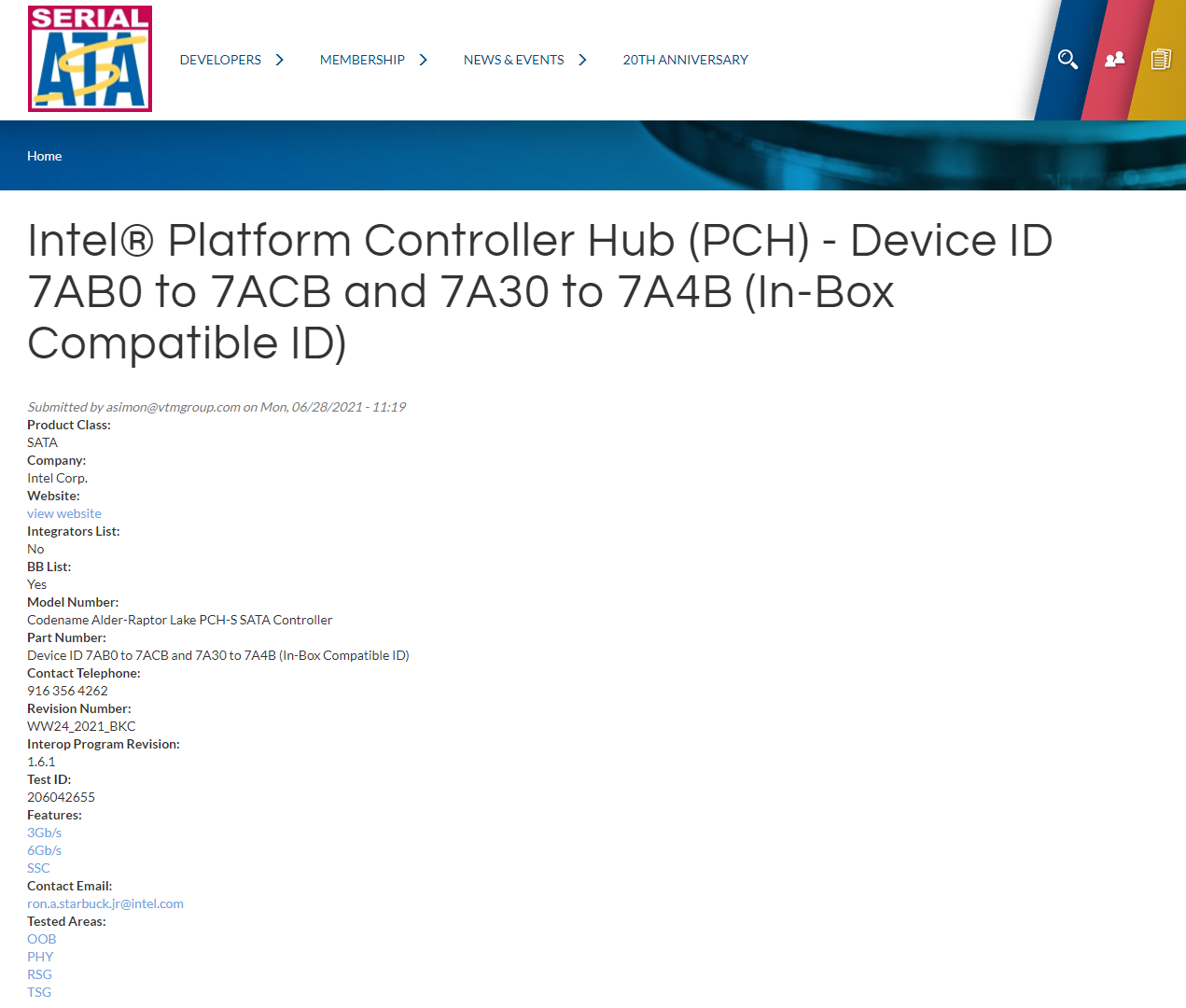

IT之家 7 月 11 日消息 根据外媒 wccftech 消息，近日英特尔一名员工公布了一张图片，表示英特尔第 12/13 代酷睿平台的 PCH 主板芯片组已经通过了 SATA-IO 认证，设备 ID 为 7AB0 至 7ACB，以及 7A30 至 7A4B。、

英特尔 12 代酷睿代号为 Alder Lake，预计于今年年末发布。而第 13 代酷睿平台确认代号为 Raptor Lake，将于 2022 年发布。这两代桌面处理器将更换为 LGA1700 CPU 插槽，采用大小核设计，确认会支持 DDR5 内存。

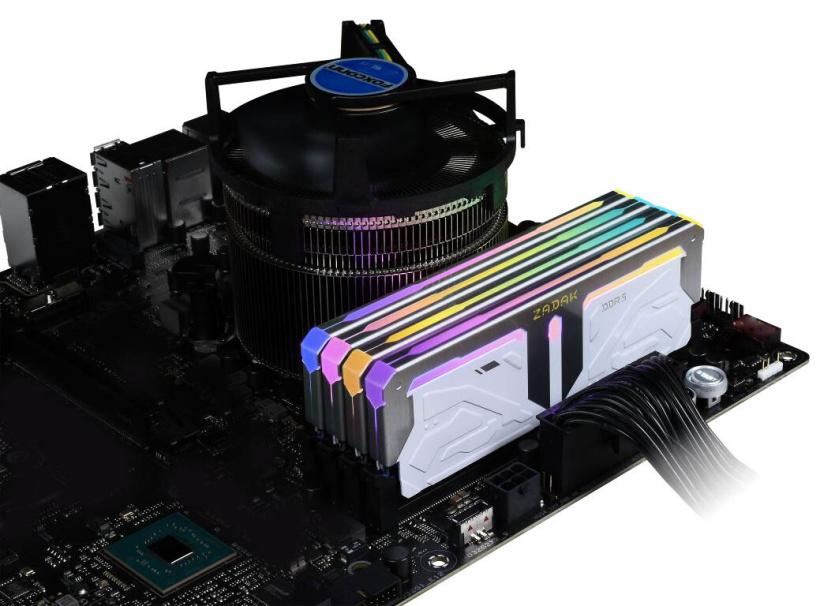

据IT之家了解，目前已经有多家内存厂商宣布推出了 DDR5 内存条，其中 ZADAK 曝光了一张照片，展现了疑似英特尔 12 代酷睿桌面平台的照片。可以看出主板南桥 PCH 芯片组为裸露状态，处理器使用的是富士康的下压式散热器。

▲ 疑似英特尔 12 代酷睿桌面平台，图片来自 ZADAK

根据外媒消息，英特尔第 13 代酷睿处理器还会支持 LPDDR5X 内存，功耗更低。有消息称这一代 CPU 最快将于 2022 年第四季度上市，而不是此前预计的第三季度。
