内存超频能力依旧拔群！微星MEG Z490 ACE主板评测

一、前言：内存超频首选的新板子来了

一直以来，微星主板都以强悍的内存超频能力而著称，而高频内存对于许多游戏带来的提升都是肉眼可见。

随着全新Intel 10代酷睿处理器的上市，微星的MEG系列的Z490主板会给大家带来哪些惊喜呢？本篇文章我们将会告诉大家！

我们收到的是微星MEG Z490 ACE战神板，定位仅次于最顶级的MEG Z490 GODLIKE超神板。

这一代的ACE带来了许多变革，最大的不同就是完全取消了核显供电模块（其实早就该取消了），也就说供电电路将完全给CPU核心供电，这一点将会极大的增强主板的超频能力。

MEG Z490 ACE主板采用了16+1相供电电路，其中16相是核心供电，另外一相则是用于SOC供电。

MOSFET也从前代的45A上下桥MOS升级到了一体化的90A Intersild ISL99390B DrMOS，供电能力增强一倍以上，同时也能让VRM温度更低一些。

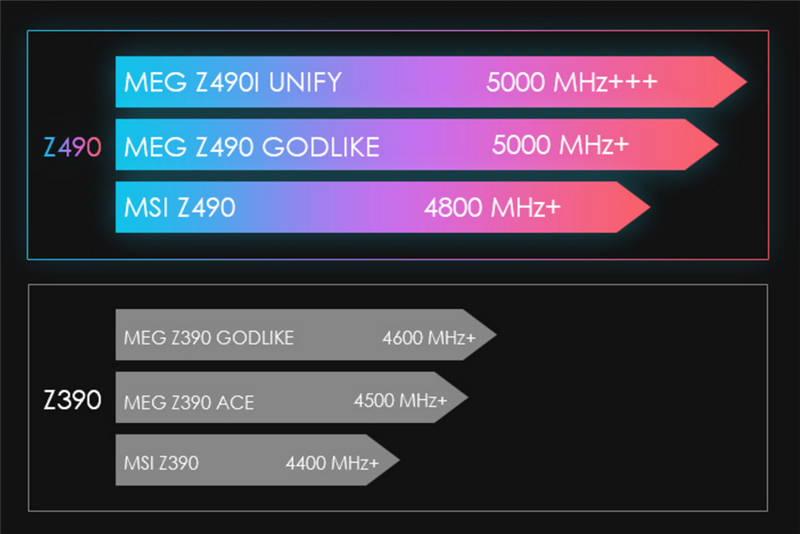

在内存超频方面，前代的MEG Z390 ACE能够支持4500MHz+的频率，而这一代直接提升到了4800MHz+。

实际上也的确如此，在我们的实际测试中，MEG Z490 ACE主板能在1.4V的内存电压下将芝奇F4-3200C14D 8GBx2套装超频到4400MHz 18-19-19-39 CR2，而且人性化的BIOS设计让新手也能很轻松的超频内存。

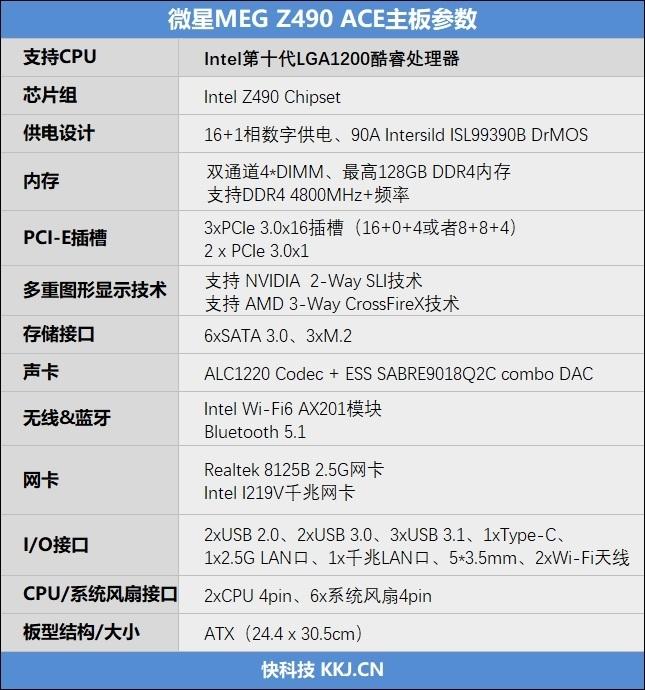

微星MEG Z490 ACE参数如下：

二、外观：16相纯数字供电 无核显输出

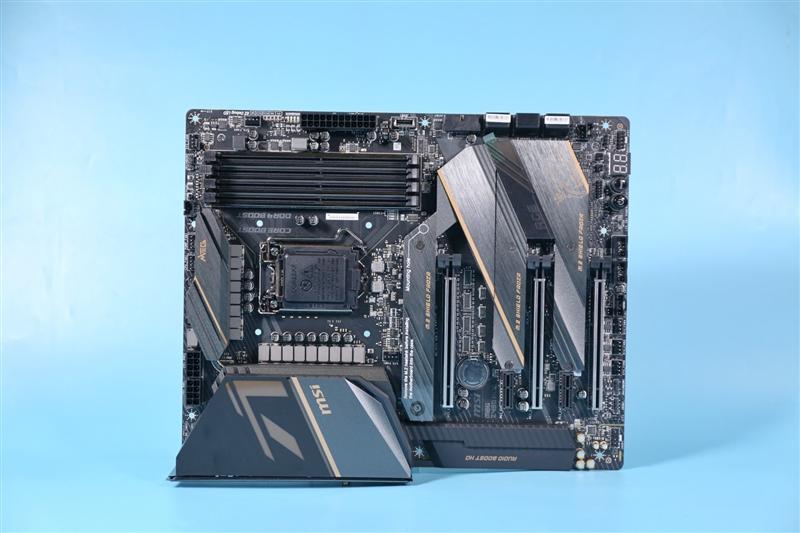

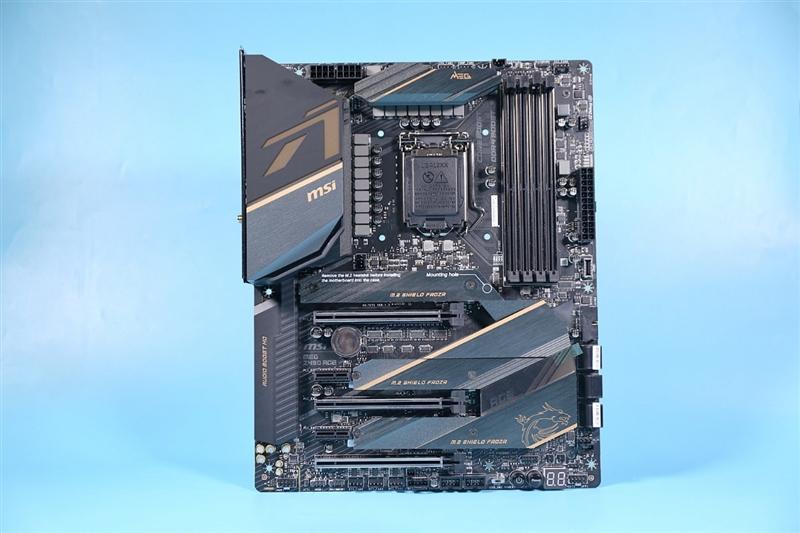

微星MEG Z490 ACE主板采用ATX标准板型设计，覆盖了大面积的散热盔甲，甚至覆盖了边缘的音频电路部分。

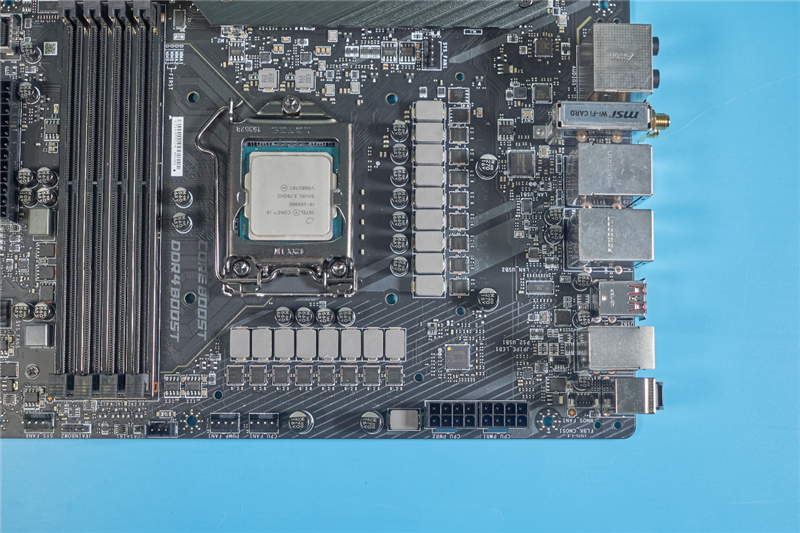

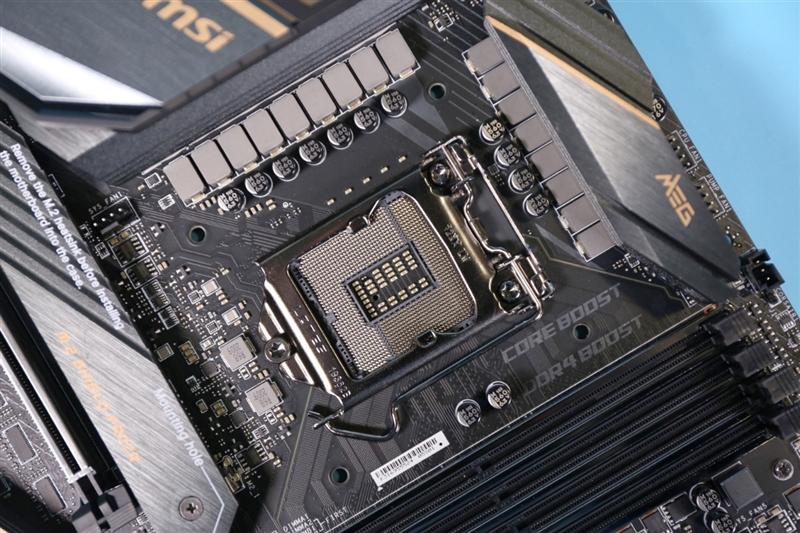

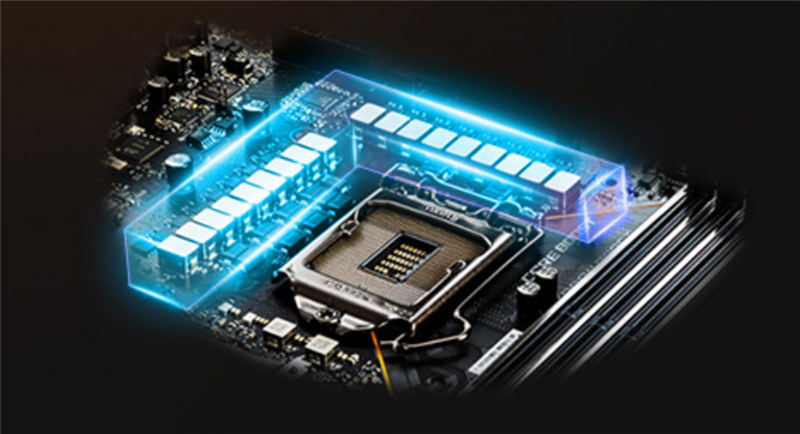

16+1相全数字供电，有一相则是给SOC供电，其余的16相（其实是8倍相）全部都是核心供电。这一点值得点赞，顶级主板还给核显供电就是浪费资源。

每相供电有2个电感和2个Intersild ISL99390B DrMOS，每个DrMOS的导通电流可以达到90A。如此的规模应付i9-10900K没有任何问题。

另外还有双8Pin的CPU供电接口，可以保证高负载下供电线缆的温度不至于太高。

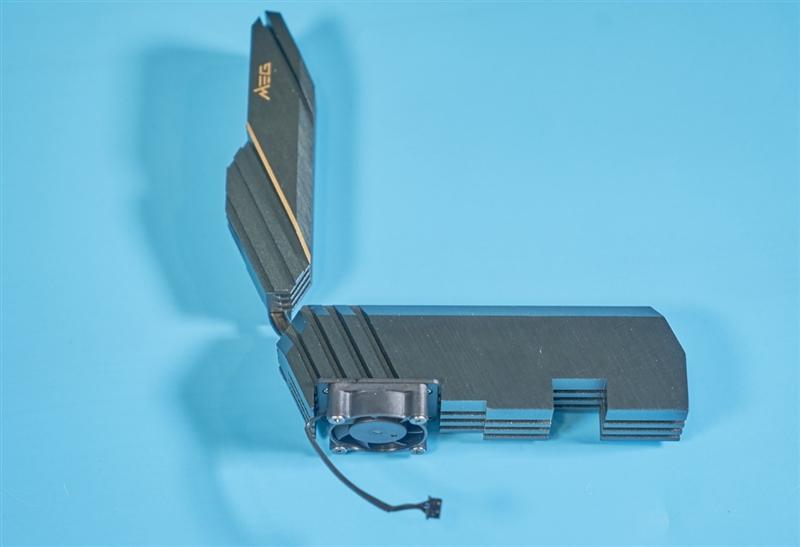

拆下VRM散热器之后还能看到上面安装了一个小小的散热风扇。2个散热器有一条铜管连接。

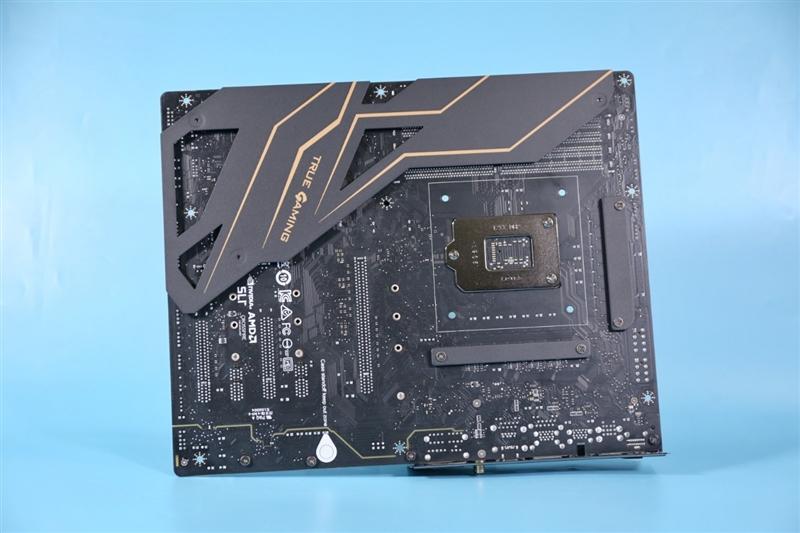

主板的背面，也覆盖了金属装甲。

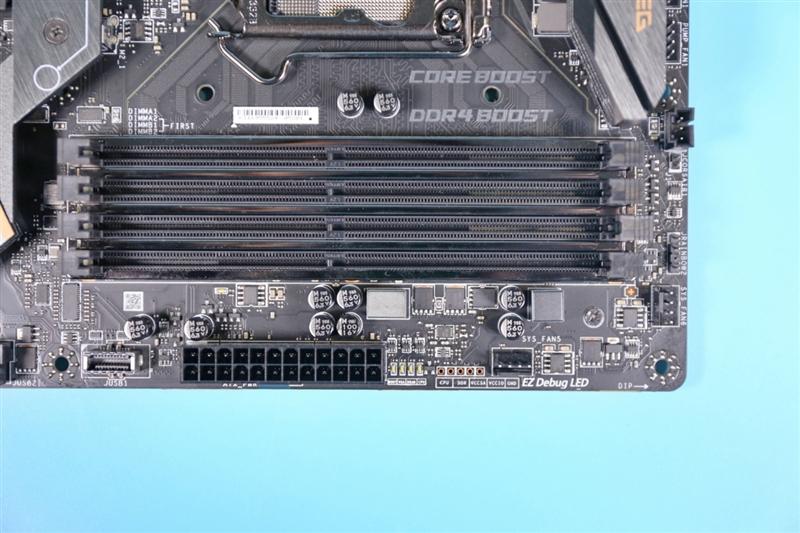

4条DIMM插槽，最高支持单条128GB容量的DDR4内存，频率能够支持到4800MHz+。

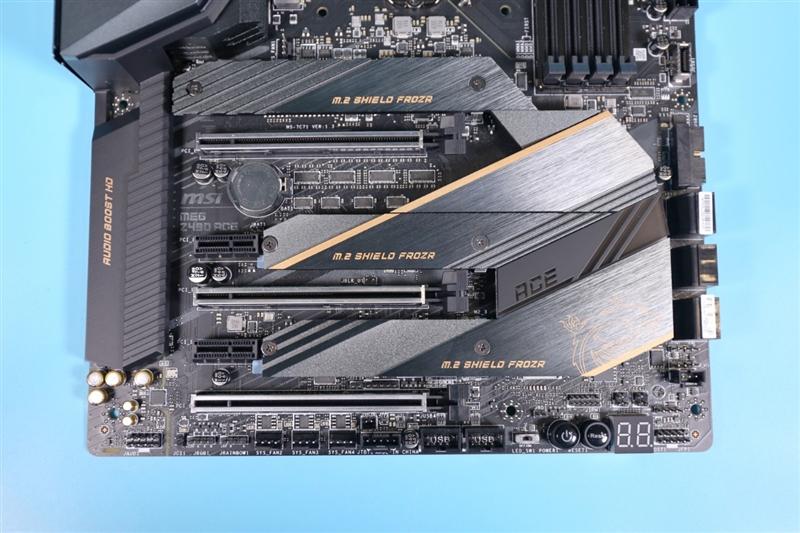

扩展插槽方面，配备了3条PCIe x16全尺寸插槽，以及2条PCIe x1插槽；3条PCIe x16插槽使用了PCIe钢铁装甲，可以减损用户在插拔显卡时对插槽造成损伤，也有利稳固。

另外还有2个M.2 2280以及一个M.2 22110接口，每个接口都覆盖有MSI冰霜铠甲。

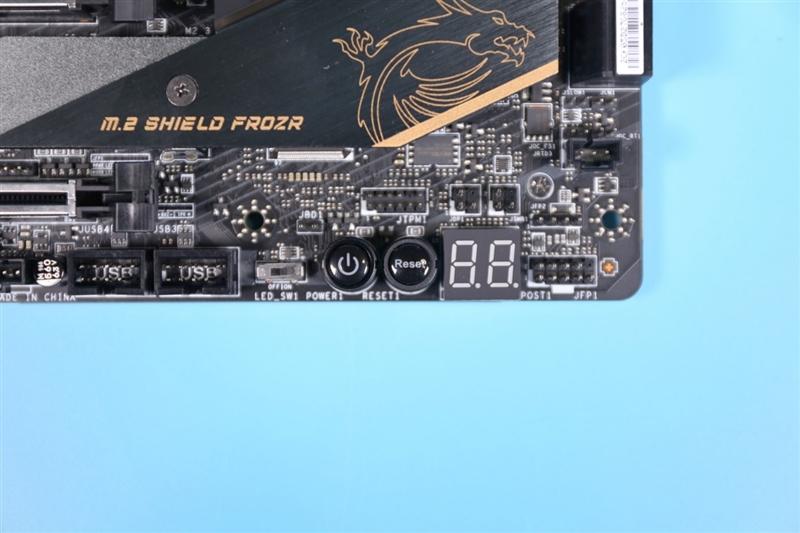

右下角有Debug侦错灯以及快捷开机/重启按钮。

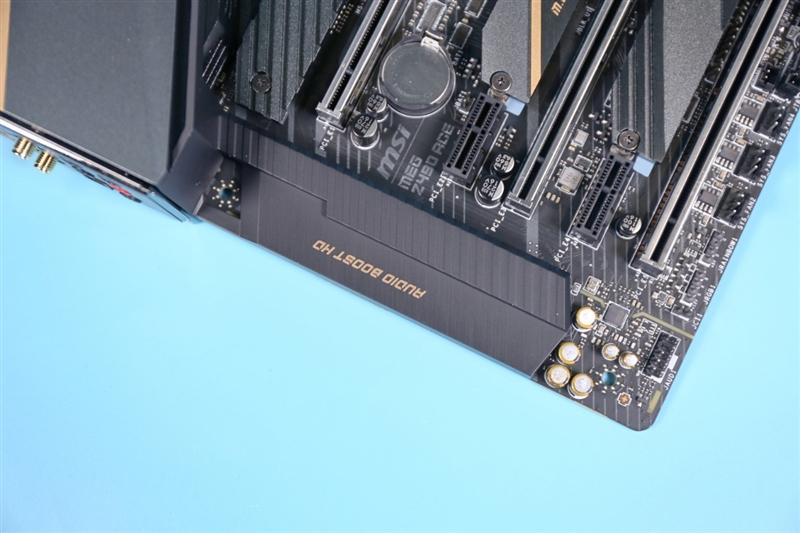

右下角有音频电路。音频部分使用了ALC1220解码芯片，支持120db信噪比，并配有独立的功放芯片以及日系NCC黑金刚专业音频电容。主板的音频区域使用独立线路设计，能与主板上其他组件有效隔离，以确保输出纯净的音质。

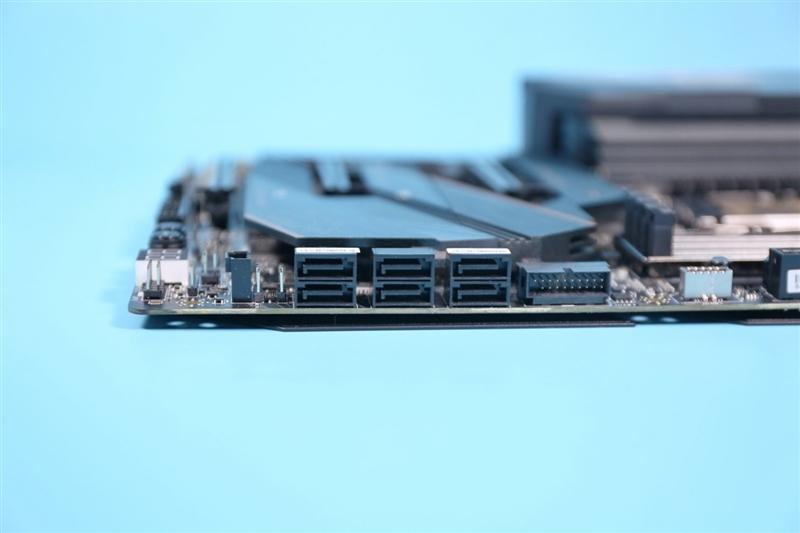

6个SATA 3.0接口，旁边还有一个机箱USB 3.0和一个USB3.1的插针。

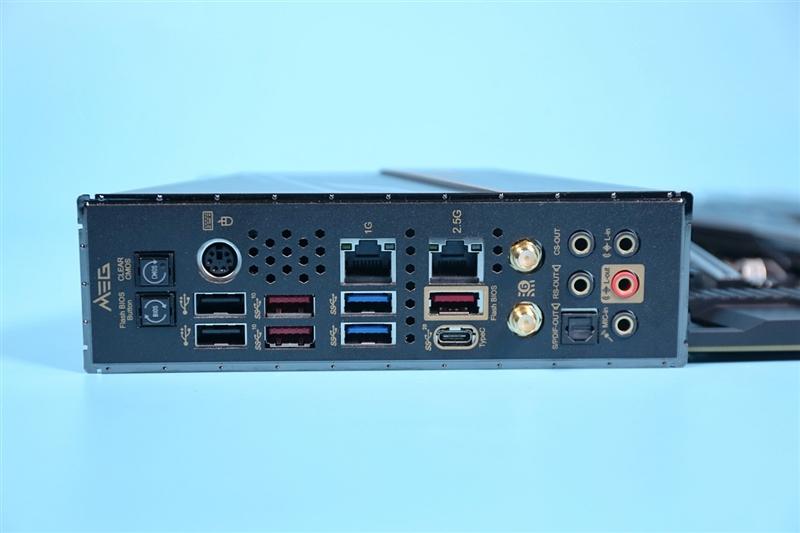

背部I/O接口，2xUSB 2.0、2xUSB 3.0、3xUSB 3.1、1xType-C、5*3.5mm、1xRJ45、2xWi-Fi天线口、1x光纤音频口、CMOS清空以及BIOS 回写按钮，没有视频输出接口。

三、BIOS介绍：对新手十分友好的超频界面

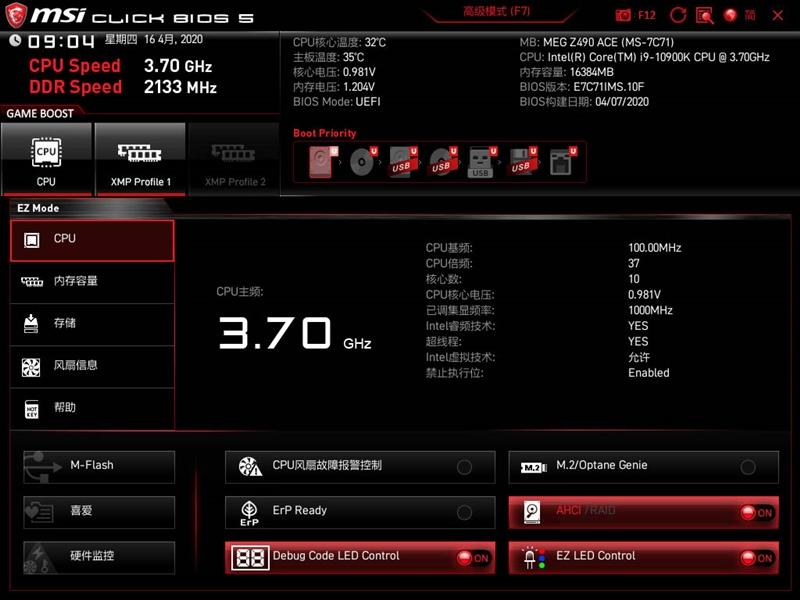

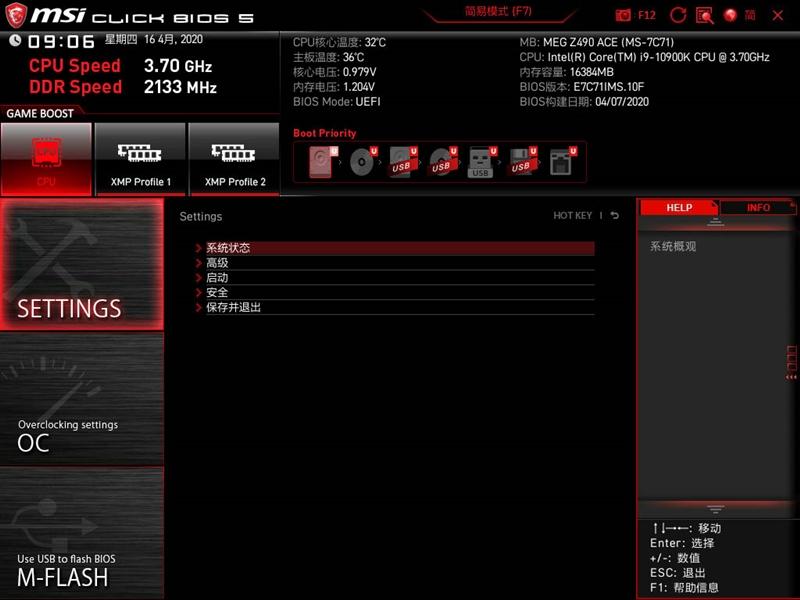

微星传统的Click BIOS 5图形化UEFI 。BIOS主界面包含CPU、内存的频率和电压， CPU以及主板温度等信息。

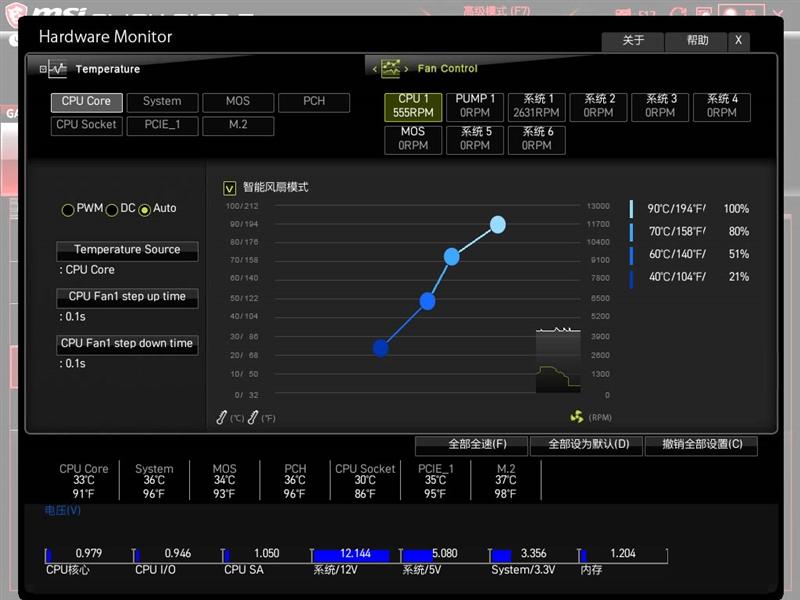

在主界面点击“风扇信息”进入风扇设置页面之后，我们可以看到一共有主板一共设计了2个4Pin CPU风扇以及6个4Pin机箱风扇接口。

8个风扇都可以单独依据CPU、MOS、主板或者机箱内部温度来设置温度曲线。

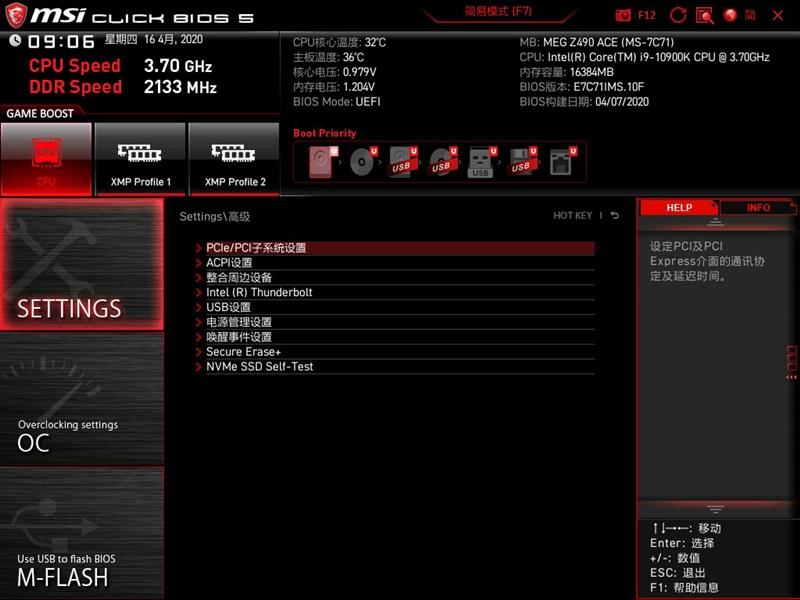

高级模式界面内提供了CPU、芯片组、电源、存储、网络、USB接口等主板绝大多数功能调节功能。

OC界面可以调整CPU倍频、内存频率、CPU与内存电压等等。

在专业OC操作模式下，会多出一个数位电压设置的选项，里面可以设置防掉压及各种超频保护策略。

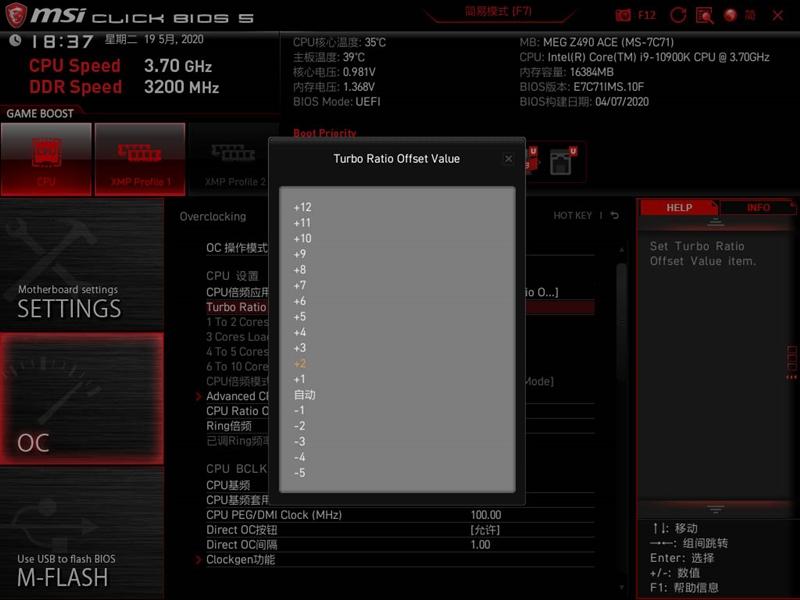

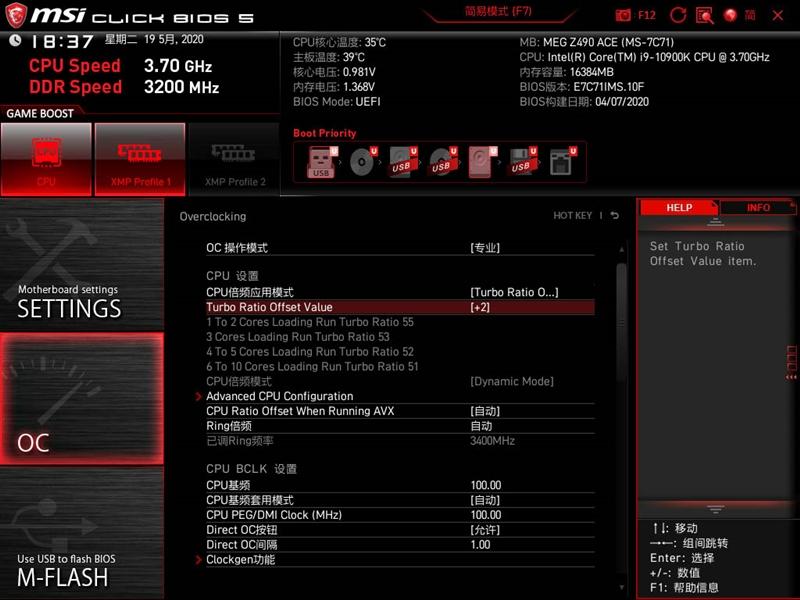

微星MEG Z490 ACE主板竟然默认就设置了+200MHz的频率偏移，也就是说不需要做任何设置，i9-10900K直接就可以达到全核5.1GHz。

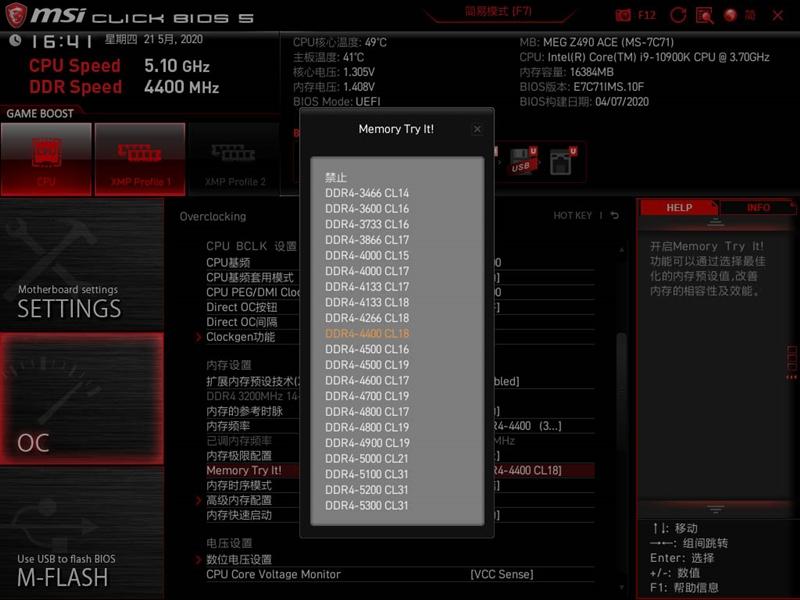

微星主板BIOS的内存超频功能对新手非常友好，“Memory Try It ！”里面很贴心的预存了各种频率以及对应的时序，可以自行根据内存的体质选择合适的参数。在这个选项卡中，最高可以设置5300MHz频率以及对应的参数。

另外，这里的DD4-4400 CL18的具体时序是18-19-19-39 CR2，实测选择后竟然可以稳定使用，非常之惊人。

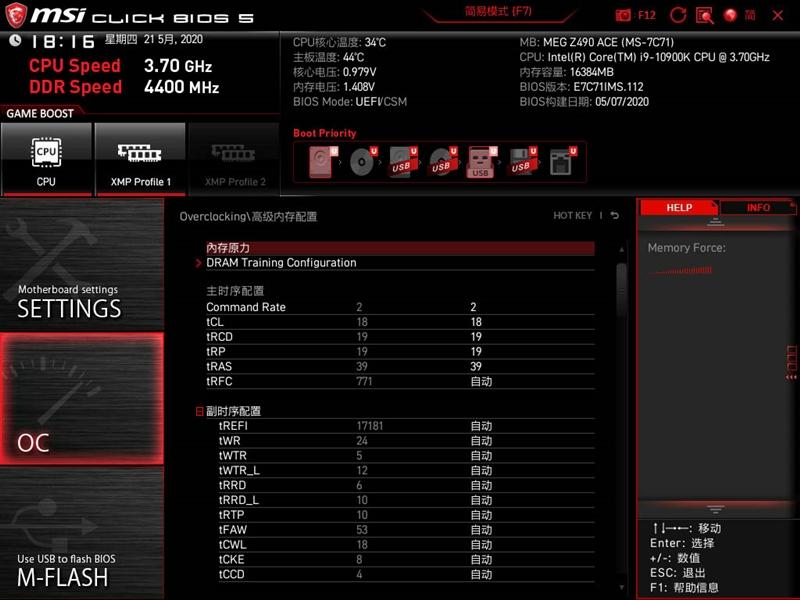

内存时序设置界面。

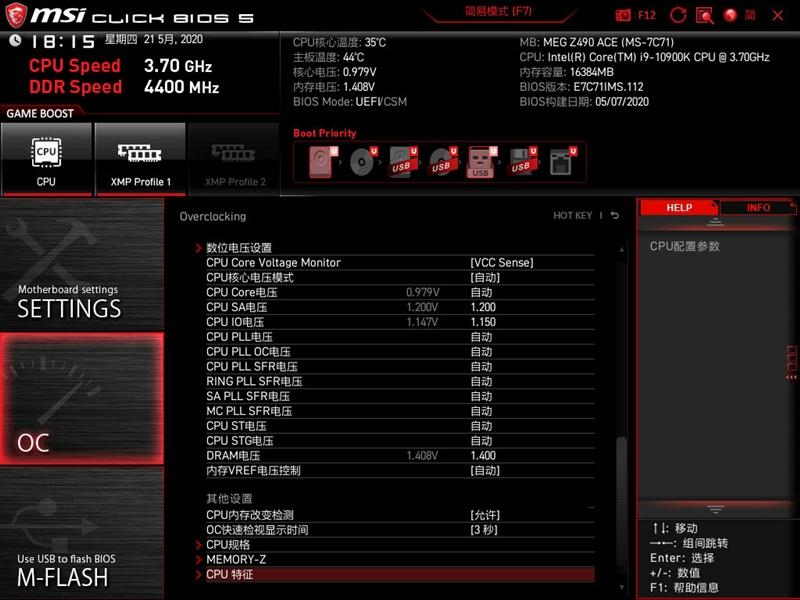

电压设置界面，各种电压调节选项该有的都有。

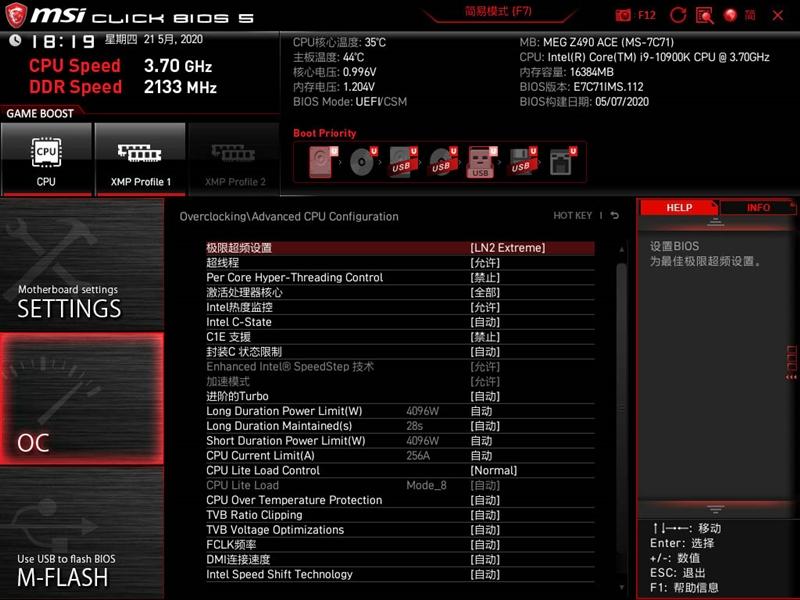

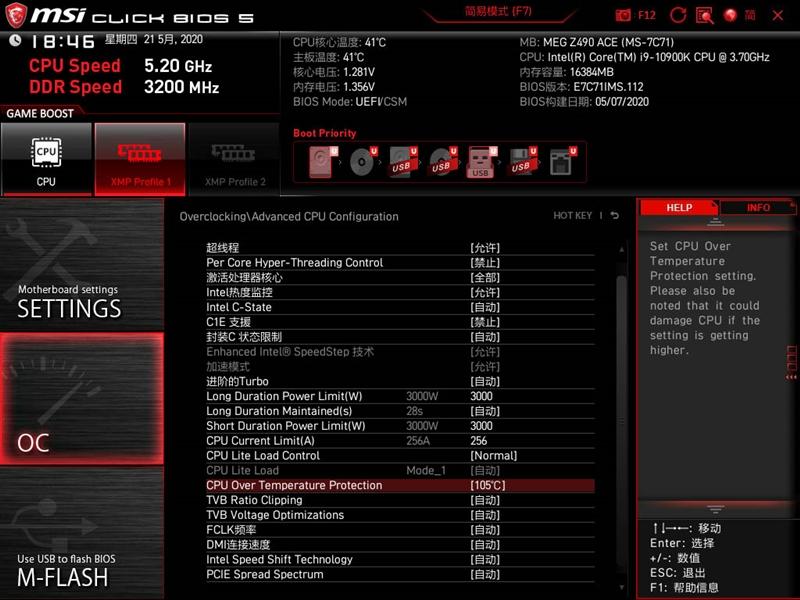

在“Advanced CPU Configuration”中可以打开极限超频，也能够设置温度墙与功耗墙。

在这里还能设置温度墙。

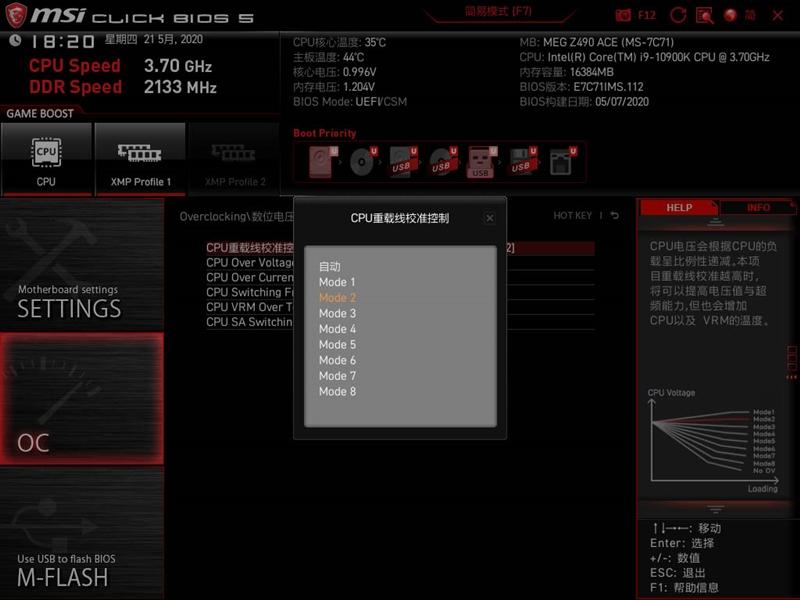

防掉压设置，实测Mode 2就能提供稳定的超频电压。

四、超频测试：内存轻松上到4400MHz 18-19-19-39

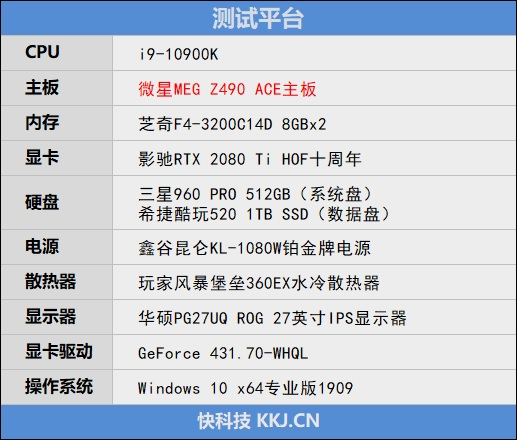

测试平台如下：

1、内存超频测试

测试使用的是内存使用的是芝奇幻光戟F4-3200 C14D 8GBx2套装。

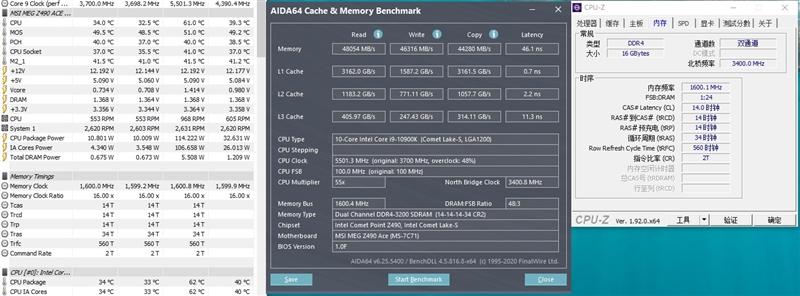

直接在BIOS中打开XMP，内存的参数为3200MHz 14-14-14-34 CR2，使用AIDA64测得的读取、写入与复制带宽分别为48054MB/s、46316MB/s与44280MB/s，内存的延迟为46.1ns。

接下来我们将CPU超频到5.1GHz，缓存超频到5GHz，然后在BIOS的“Memory Try it！”中选择DDR4-4400 C18，同时“CPU SA电压”、“CPU IO电压”这2项分别设置为1.2V与1.15V，内存电压设置为1.40V，详细设置见下图。

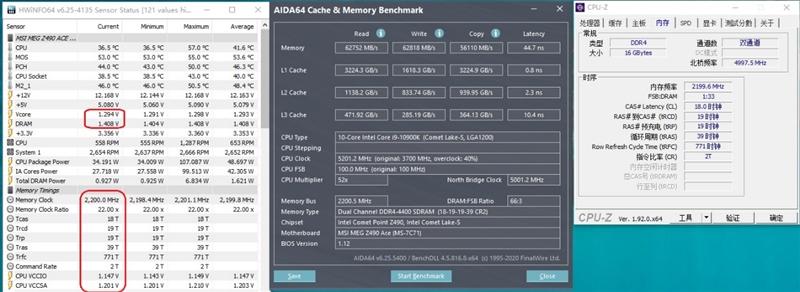

进入系统之后我们发现内存的时序竟然为18-19-19-39 CR2，使用AIDA64测得的读取、写入与复制带宽分别为62752MB/s、62818MB/s、56110MB/s，内的时序也小幅提升到了44.7ns。

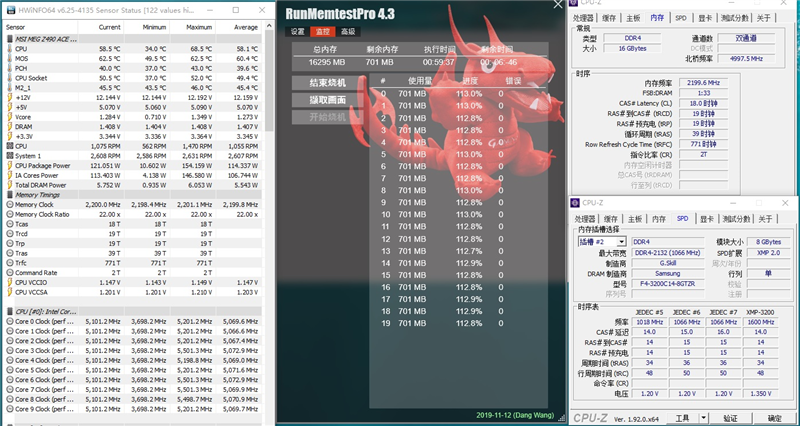

使用MemtestPro 4.3测试超频后的稳定性，由于时间原因我们只运行了1个小时，进度达到了113%依然是0报错。也证明了Z490 ACE主板将幻光戟F4-3200 C14D 8GBx2套装超频到4400MHz 18-19-19-39 CR2时能够稳定运行。

2、主板稳定性测试

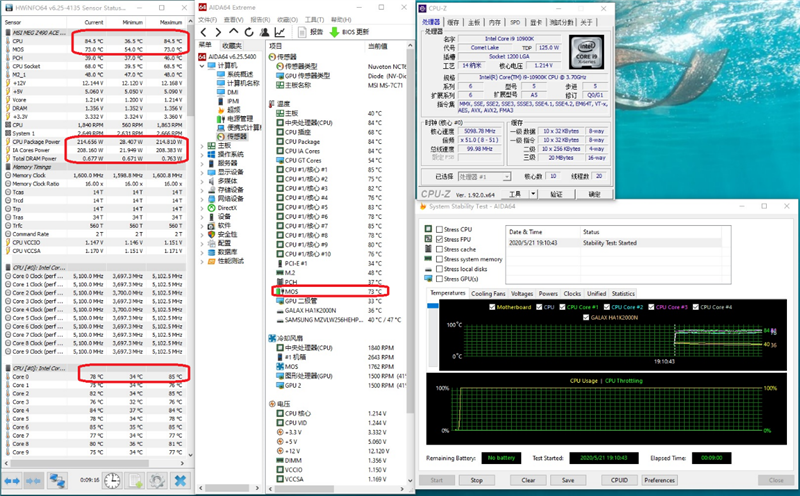

在1.21V的电压下，将i9-10900K超频到全核5.1GHz，内存则是在BIOS中 XMP设置，然后使用AIDA64 FPU进行烤机测试。

烤机测试进行了9分钟，在全核5.1GHz的情况下，处理器的烤机温度为84.5度，烤机功耗214瓦，主板供电模块的温度只有73度，VRM小风扇的转速为1762RPM。

我们我测试过上一代的MEG Z390 ACE主板，它在使用i9-9900K进行烤机测试时，供电模块的温度达到了91度，从这一点来说，MEG Z490 ACE主板的提升的确是不小。

五、总结：性价比卓越的次旗舰 实际到手价不到3K

在微星的产品线中，MEG Z490 ACE主板是定位于次旗舰级别，类似于华硕的MAXIMUS XII Hero。他们的做工与用料可以堪比最高端的性能，最大的区别就是去掉了一些普通用户用不到的功能或者配件，但价格却能便宜一半左右。

在我们的测试中，MEG Z490 ACE战神板也表现出了顶级主板该有的素质。从超频能力上来说，这块主板能在1.21V的电压下将i9-10900K超频到5.1GHz并通过烤机测试，相信已经能够满足大部分同学的需求。

更大的进步是温度，前代的Z390 ACE主板供电电路采用的是安森美上下桥MOSFET，最大导通电流只有45W。MEG Z490 ACE则是用了顶级的90A Intersild ISL99390B DrMOS，不仅能够给处理器输出更大的功率，由于导通阻值更小，温度也更低。

另外微星也意识到了超频玩家的需求，因此去掉了核显供电电路。MEG Z490 ACE的17相供电有1相是给SOC供电，另外的16相全部都留给了CPU核心，因此在供电方面无须担心。

在内存超频这一块，MEG Z490 ACE主板也没让人失望。在BIOS里面“Memory Try it！”中选择DDR4-4400 C18选项，实际时序竟然是18-19-19-39 CR2，能在4400MHz频率和1.4V的电压下达成这样的时序并通过了内存稳定性测试， 的确是让人意想不到。

在其他方面，MEG Z490 ACE主板也都兼顾到了，Intel Wi-Fi 6 AX201模块、1Gbps+2.5Gbps的双网卡、3条全尺寸PCIe x16以及3个M.2接口等等这些都有。

微星MEG Z490 ACE主板的报价为3699元，相比动辄万元的顶级主板而而言便宜了不少。在5月23日~5月31日之间购买还能免费得到16GB DDR4内存，此外，购买之后在官网晒单还能获得20美元的Steam游戏点卡。

既是CPU一部分，又能充当主板芯片组：AMD万能IOD功能分解

从第三代锐龙开始，AMD CPU全面转向台积电代工，但其中依然有Global Foundries代工的部分：IO die（IOD）芯片。这个相比计算芯片面积更大的家伙承担着CPU的数据输入输出功能，集成有DDR4内存控制器、PCIE 4.0控制器以及USB和SATA控制器。

Chiplet小芯片设计将CPU中不同组件在独立的裸片上设计实现，并使用不同工艺节点制造，降低了成本。更为奇特的是，这颗IOD还能具备很强的可重用性，能够单独封装成主板芯片组使用（X570/TRX40），这是如何做到的呢？

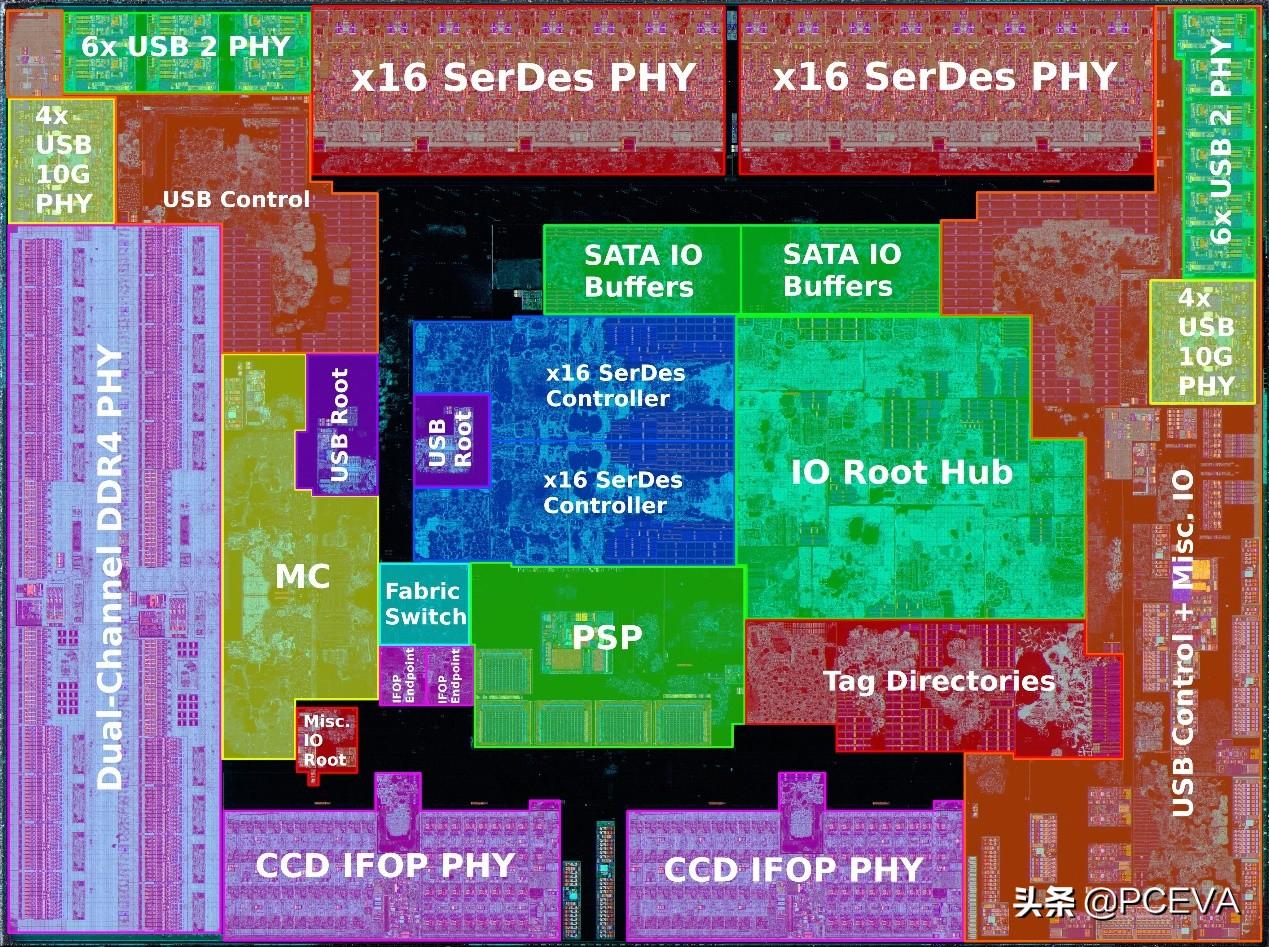

最近芯片显微摄影爱好者Fitzchens Fitz拍摄了第三代锐龙中的IOD以及第二代EPYC处理器中的IOD，并由PC发烧友与VLSI工程师Nemez标注了芯片各区域实现的功能。第三代锐龙中的IOD拥有两个x16 SerDes控制器和一个I/O根集线器，以及两个可配置的x16 SerDes PHY。作为设计的核心，SerDes是高度可配置的串行/解串器，可以通过结构交换器和PHY网络用作PCIe、SATA、USB或其他高带宽的串行接口。2个CCD IFOP（Infinity Fabric over Package）可以连接到2个ZEN 2 CCD小芯片，每个CCD中包含至多8个CPU核心。
